Система слива дождевой воды с крыши

Как сделать слив воды с крыши – правила монтажа водостоков, труб, лотков

Срок эксплуатации любой крыши зависит от самых разных факторов – качества используемых материалов, подхода к расчетам, технологии монтажа и внешних воздействий. Одним из таких факторов является слив воды с крыши, при неправильном обустройстве которого конструкция регулярно подвергается влиянию влаги.

Грамотно спроектированная и правильно собранная система слива воды с крыши – это важный элемент конструкции крыши, и ему требуется немало внимания. В данной статье пойдет речь о том, как правильно обустроить слив воды с кровли.

Устройство и виды водосточных систем

Конструктивно любая водосточная система состоит из трубы, желобов и водосборных воронок. Попадая в эти элементы, вода с поверхности крыши отправляется в ливневку, где ее воздействие уже никак не навредит зданию.

Существует три принципиальных схемы водосточной системы:

  1. Неорганизованный слив дождевой воды с крыши. Такая конструкция, которую также называют стихийной, в соответствии со своим названием обеспечивает самостоятельный слив воды с крыши. Отличительной особенностью стихийного слива является простота – для обеспечения водостока не нужно устанавливать ничего. Проблема заключается в том, что стекающая вода подмывает здание, повреждает отделку стен и негативно влияет на слой гидроизоляции.
  2. Организованный внешний сток воды с крыши. Это классическая конструкция, состоящая из трубы водостока, желоба и нескольких воронок, которые подведены к ливневой канализации. В результате установки организованного внешнего слива вода собирается со всех скатов и отводится с поверхности кровли. Внешний слив достаточно прост в обустройстве и обслуживании.
  3. Организованный внутренний дождевой сток с крыши. Главное отличие внутреннего слива от внешнего водостока заключается в монтаже элементов конструкции в самом здании таким образом, чтобы они не были заметны. Как правило, такой слив обустраивается в случае с плоскими крышами. Монтаж внутреннего слива сложен, да и обслуживать его будет очень непросто, особенно если при обустройстве были допущены ошибки.

Материалы изготовления систем слива воды с крыши

Для обустройства водосточной системы используются различные материалы, выбор которых напрямую влияет на стоимость конструкции и ее долговечность. Чтобы комплектующие могли хорошо выполнять возложенные на них обязанности, им нужна достаточная влагостойкость, устойчивость к температурным перепадам и длительный срок службы.

В большинстве случаев слив воды с крыши обустраивается при помощи следующих материалов:

  1. Оцинкованная сталь. Сталь используется для слива воды чаще всего. В немалой степени высокая популярность обусловлена тем, что можно подбирать не только готовые элементы конструкции, но и изготавливать их самостоятельно, используя листовой металл. Оцинкованная сталь соответствует всем требованиям: отлично сопротивляется коррозии, спокойно выдерживает воздействие внешних факторов и спокойно может прослужить более 15 лет. Единственный недостаток стальных изделий – большой вес, усложняющий монтаж и создающий большие нагрузки на каркас крыши.
  2. Пластик. Полимерные элементы очень хорошо подходят для обустройства водосточной системы. Обладая большинством достоинств стальных деталей, пластик отличается меньшей стоимостью, гораздо меньшим весом и широкой цветовой гаммой, что позволяет подобрать нужную расцветку, подходящую к кровле. Установить пластиковый слив для крыши очень просто – монтаж не доставит проблем, а все необходимые элементы идут в комплекте. Достаточно часто выполняется установка пластикового водостока для крыши своими руками, так как процесс монтажа не вызывает сложностей. Самым большим недостатком полимерных изделий является слабая устойчивость к существенным температурным перепадам. Можно даже сделать водосток из пластиковых бутылок своими руками, который позволит сэкономить средства.
  3. Медь. Медные комплектующие для водостока отличаются в первую очередь высокой стоимостью, поэтому их применяют нечасто. Впрочем, высокая стоимость вполне оправдана – медь совершенно не поддается воздействию влаги и может без малейших нареканий проработать более сотни лет. Основным недостатком медных деталей является свойственный всем металлическим изделиям большой вес, поэтому стропильный каркас и обрешетку придется усиливать.

При выборе материалов для обустройства водосточной системы нужно отталкиваться от кровельного покрытия. Фальцевую кровлю, а также крыши из металлочерепицы и профильного листа лучше всего оборудовать стальным сливом, имеющим пластиковое покрытие. В случае с мягкими рулонными покрытиями актуальными будут пластиковые трубы для слива воды с крыши, а для медного покрытия подойдут медные же комплектующие для водостока.

Перед тем, как выбрать сливные трубы для крыши, нужно рассчитать их размеры, отталкиваясь от климатических условий и параметров крыши. Как показывает практика, для небольших построек вполне подойдет труба диаметром 50-70 мм и желоб диаметром 70-120 мм.

Установка труб и сливного желоба

Чтобы слив воды с крыши был осуществим, нужно следить за соблюдением двух факторов:

  • Наличие уклона к водосборным воронкам;
  • Герметичность.

Если эти факторы имеют место быть, то при правильном монтаже всех компонентов системы водосбора будет работать правильно.

При монтаже необходимо учитывать следующие правила и следовать им:

  1. Если слив имеет большой вес, то необходимо усилить каркас в точках крепления элементов водостока. Пластиковый слив можно крепить к карнизам, а вот металлические изделия крепятся к стропилам.
  2. В зазоре между желобом водостока и стропилами нужно уложить слой гидроизоляции. Материал подбирается индивидуально: в качестве гидроизоляции может выступать как полиэтиленовая пленка, так и различные битумные мастики.
  3. Элементы водостока устанавливаются по всему периметру кровли. Сливной желоб крепится с небольшим уклоном в сторону водосборных воронок.
  4. Крепление самого желоба осуществляется при помощи специальных кронштейнов. Желоб должен одной половиной находиться под свесом кровли, а другой – выходить наружу. Такая установка позволит обеспечить эффективный сбор жидкости и предотвратить разрушение конструкции из-за обвалившихся снежных масс.
  5. Вертикальные стояки водостока крепятся на углах здания. К этим точкам подводится ливневка (если ее нет, то под водостоками устанавливаются емкости или обустраивается песчано-гравийная подушка). Между краем водосточной трубы и землей должно быть расстояния, не превышающее 50 см.
  6. Крепежные кронштейны устанавливаются с шагом около 50-60 см. При большом весе конструкции шаг между креплениями стоит уменьшить еще больше.

Чтобы водосточная система могла нормально функционировать, за ней нужно следить и регулярно обслуживать. Если установка сливов на крышу была выполнена правильно, то ее придется чистить всего один раз в сезон. В процессе обслуживания нужно убедиться в отсутствии протечек, а при их обнаружении принять меры по устранению.

Заключение

Слив воды с крыши осуществляется посредством водосточной системы. Грамотный подбор материалов и качественно проведенный монтаж позволят создать надежную систему, способную эффективно выполнять все свои задачи.

Как организовать слив воды с крыши

Вода, стекающая с крыши, имеет огромную разрушительную силу. Она способна повредить не только фундаменту дома, но и стенам, отмостке, тротуарным дорожкам, культурным насаждениям, расположенным вблизи строения. Чтобы снизить негативное воздействие, по всему периметру организуется слив с крыши – водосточная система.

Система водоотведения с крыши

Подбор системы водоотведения

При выборе системы водоотведения дождевой воды необходимо учитывать следующие параметры:

  • вид системы;
  • материал изготовления желобов.

Разновидности систем водоотведения

Система слива воды с крыши может быть двух видов:

  • внутренняя (проходит внутри строения);
  • наружная (проходит снаружи дома).

Разновидности водоотводных систем

Материалы, применяемые для изготовления элементов системы

Независимо от вида системы водоотведения дождевых и талых вод с крыши, в комплект каждой входят следующие элементы:

  • трубы;
  • сборные воронки;
  • уголки и переходники;
  • желоба.

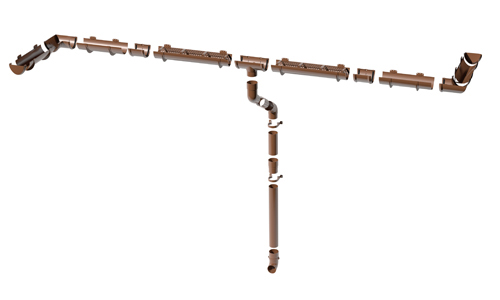

Составляющие части водостока

Отдельные элементы водостоков могут быть изготовлены из следующих материалов:

  • оцинкованной стали;
  • алюминия;
  • меди;
  • пластика.

Желоба из оцинкованной стали отличаются невысокой стоимостью и простотой установки. При монтаже используются специальные соединительные элементы, дополненные уплотнительными прокладками для герметизации системы водостока. Основным недостатком оцинкованной стали является сильная подверженность химическим соединениям (так называемым «кислотным дождям»), что приводит к быстрому разрушению конструкции.

Водосток из оцинкованной стали

Алюминий является более приемлемым материалом для изготовления водостоков, так как отличается неподверженностью ржавчине и химическим соединениям. Для увеличения защиты металл покрывается слоем лака или краски, что продлевает срок использования системы. Желоба из алюминия можно сделать своими руками из обычного листового металла.

Система из алюминия с дополнительным покрытием

Медные водосточные системы являются самыми дорогостоящими и могут быть установлены исключительно на крыши, покрытые аналогичным материалом. При обустройстве системы из меди соединение элементов производится методом пайки.

Система водоотведения, изготовленная из меди

Наиболее популярным является пластиковый водосток, который отличается:

  • разнообразием. Можно подобрать не только цвет будущей системы водоотведения стоков с крыши, но и форму, а также размер отдельных элементов системы. Главное, чтобы при подборе все части можно было соединить между собой без утраты герметичности;
  • неподверженностью коррозии;
  • стойкостью к механическому воздействию. Пластик для водостоков может принимать заданную форму даже после механического воздействия, а равномерность окрашивания материала не позволит невооруженным глазом увидеть небольшие сколы;
  • стойкостью к перепадам температурного режима. Пластиковые наружные системы могут корректно работать в диапазоне температур -50ºС – +70ºС;
  • простота монтажа. Системы водостока соединяются между собой специальными муфтами, которые при изготовлении дополнены уплотнительными прокладками.

Системы водоотвода из пластика различных цветов

Правила установки

Как сделать слив самостоятельно? На первом этапе выполнения работы необходимо сделать чертеж будущей системы и продумать, в какое место будет отводиться собранная вода.

При разработке чертежа учитываются такие параметры, как:

  • периметр крыши, от которого зависит непосредственная длина водосточной системы, то есть количество желобов;
  • высота дома, в зависимости от которой будет определяться длина водоотводных труб;
  • наличие/отсутствие изгибов, проходов через стены, кровлю и так далее, чтобы подобрать необходимое количество дополнительных элементов системы.

Схема водосточной системы жилого дома

Слив воды из системы может быть предусмотрен:

  • в емкость. Дождевую воду можно использовать для поливки растений, мытья дорожек, фасадов здания, машин и так далее;
  • в канализационную систему;
  • в канаву или естественный водоем, расположенный вблизи дома.

Установка водосточной системы производится так:

  1. по периметру крыши на расстоянии 60 см – 80 см друг от друга устанавливаются крепежные кронштейны. Как крепить кронштейны? Удерживающие элементы фиксируются саморезами на выбор к следующим элементам:
    • к стропилам;
    • к настилу крыши;
    • к фронтонной доске;

Крепление кронштейнов для желобов

  1. устанавливаются водосборные воронки;
  2. к воронкам подводятся желоба, закрепляемые на кронштейнах;
  3. окончания желобов перекрываются заглушками;
  4. к воронкам присоединяются трубы для водоотведения воды;
  5. трубы закрепляются к дому при помощи специальных кронштейнов, расстояние между которыми не должно превышать 1,8 м – 2 м;
  6. место слива обустраивается емкостью или продляется до канализации или канавы.

Подробная схема установки водосточной системы

Правила и порядок самостоятельного сооружения водосточной системы подробно представлены на видео.

Для защиты системы от загрязнений опавшими листьями и иными веществами применяются специальные решетки, которые требуется установить по всей длине желобов. Обслуживание системы состоит из периодической прочистки, которая должна проводиться не реже 2 раз в течение 1 года.

Водосливы для крыши — устройство, функции и монтаж

Долговечность кровли зависит от множества факторов: правильности расчетов, качества кровельного материала, а также соблюдения технологии монтажа. Однако, даже такая мелочь, как слив воды со скатов, оказывает влияние на срок эксплуатации крыши. Организация продуманной водосточной системы – важный этап строительства, о котором не забывают опытные кровельщики. В этой статье мы расскажем об устройстве слива для дождевой воды, о том, как правильно выбрать, а затем своими руками выполнить монтаж этого элемента водостока.

Устройство и виды

Слив для дождевой и талой воды – важнейший элемент водосточной системы каждой крыши. Он представляет собой простую конструкцию, собранную из трубы, желобов и водосборных воронок. Она осуществляет перенос жидкости, стекающей со скатов кровли, в ливневую канализацию. В зависимости расположения и характера использования различают 3 вида слива:

  1. Стихийный. Этим термином обозначают неорганизованный слив дождевой воды, когда атмосферная влага покидает поверхность ската крыши самотеком без дополнительного оборудования. При таком способе избавления от излишков жидкости не выполняется монтаж воронок и желобов, не устанавливаются водосточные трубы. Недостаток стихийного слива заключается в том, что вода, падающая с высоты кровли, наносит вред отделке стен, попадает под гидроизоляцию конструкции, размывает грунт или фундамент сооружения.
  2. Организованный внешний. Монтаж организованного внешнего слива заключается в установке водосточной трубы, желоба и водосборных воронок, то есть создания системы, по которой происходит перенос воды со ската крыши в «ливневку». Слив такого вида подходит для организации своими руками водостока со всех форм скатной кровли. Достоинство внешнего слива для крыши в том, что он легко устанавливается, а также обслуживается своими руками.
  3. Организованный внутренний. Особенность внутреннего слива в том, что водосточные трубы проходят внутри сооружения и скрыты от глаз. Монтаж водостока такой конструкции выполняют для плоской кровли. Внутренний слив сложнее внешнего в обустройстве, эксплуатации и обслуживании, поэтому оборудовать его своими руками будет непросто. Некачественный монтаж, выполненный без соблюдения правильной технологии, чреват постоянными протечками.

Обратите внимание! Диаметр трубы и желоба, которые потребуются, чтобы оборудовать слив, вычисляют, исходя из климатических условий в зоне строительства, а также площади и уклона крыши. Для кровли гаража или компактного дачного дома достаточно водосточной трубы с диаметром 50-70 мм и желоба с диаметром 70-120 мм.

Материалы

Водосточные системы для кровли изготавливаются из самых разных материалов, от которых зависит цен и срок эксплуатации слива. Комплектующие для сборки должны обладать тремя качествами: устойчивостью к воздействию воды, к перепадам температуры и долговечностью. Чаще всего слив для крыши производится из следующих материалов:

Читать еще:  Как собрать стропильную систему двухскатной крыши

    Оцинкованная сталь. Сталь является самым популярным материалом для изготовления слива. Для тех, ком по душе этот материал существует два пути: выбрать готовые модели в строительном магазине или сделать слив своими руками из листового металла. Водосточные системы из оцинкованной стали достаточно устойчивы к коррозии, имеют герметичное соединение между доборными элементами и служат не менее 15 лет. Отрицательная черта водостоков из оцинковки – тяжелый вес, который является дополнительной нагрузкой для стропильной системы кровли.

Опытные кровельщики рекомендуют выбирать водосливы, исходя из того, монтаж какого покрытия будет выполняться на крышу. Для вальцевой кровли, крыш из металлочерепицы и профлиста подходят водосливы из оцинкованной стали с полимерным покрытием. Мягкие рулонные покрытия требуют установки моделей из пластика. А монтаж медных водосливов возможен, только если вся крыша покрывается этим материалом.

Принципы монтажа

В независимости от материала, стоимости или вида водостока, главным критерием эффективной работы является качественная установка с соблюдением всех требований безопасности. Существует 2 фактора, благодаря которым водосточная система функционирует: герметичность и уклон в сторону водосборной воронки. Профессиональные мастер при оборудовании водостока придерживаются следующих правил:

  1. Чем больше вес сливов, тем надежнее должен быть стропильный каркас в местах установки. Тяжелые модели из меди, алюминия или стали монтируют на стропильные ноги, а легковесные из пластика прямо на карнизную доску.
  2. Между водосточным желобом и стропильными ногами крыши прокладывают гидроизоляционный слой. Некоторые мастера используют для этого полиэтиленовые пленки и рубероид, а другие рекомендуют обрабатывать места прилегания мастикой на основе битума.
  3. Установку водосливов выполняют вдоль всех кровельных свесов. Водосточный желоб фиксируют таким образом, чтобы образовывался уклон 3-5 градусов по направлению к водоприемной воронке, а на противоположную сторону надевают заглушку.
  4. Водосточный желоб устанавливают на специальные кронштейны таким образом, чтобы он выглядывал из-под свеса крыши на половину ширины. Такое расположение позволяет эффективно собирать воду и защищает желоб от обрушения из-за схода снега.

Важно! Водосток крыши нуждается в регулярном обслуживании. Грамотно рассчитанная и правильно установленная система осматривается всего 1 раз в сезон, после окончания осенних листопадов и ливней, но до наступления устойчивых заморозков. В это время следуют очистить желоба и трубы от мусора, листьев, проверить герметичность швов и устранить протечки.

Способы отвода дождевой воды

Дождевая вода — это природный дар и в то же время источник проблем. С одной стороны, она орошает грядки и газоны, с другой — выливаясь из водосточных труб, может увлажнять фундаменты. Поэтому дождевая вода должна быть отведена в канализационную сеть, а при отсутствии таковой ее следует безопасно развести по территории участка, но так, чтобы не доставлять хлопот соседям.

Отвод дождевой воды из трубы прямо в канал

Одним из способов отвода воды является подсоединение водосточной системы к ливневой канализации. Вода в обязательном порядке должна быть предварительно очищена от растительного мусора, смываемого с крыши -листьев, хвои, шишек и т. п. Для этого на нижнем отрезке водосточной трубы, приблизительно на 0,3-0,8 м выше уровня земли, необходимо смонтировать так называемую ревизию- отрезок трубы с люком и решетками, на которых собирается мусор, содержащийся в воде. Чистить трубу следует по крайней мере раз в год, лучше всего поздней осенью. Водосточная труба с ревизионным люком присоединяется к водоотводным трубам, а те в свою очередь сообщаются с канализацией. Диаметр водоотводных труб должен быть как минимум равен диаметру водостоков. Чаще всего он равняется 100-150 мм. Глубина, на которой должны быть уложены водоотводы, зависит от зоны промерзания и составляет 1-1,4 м, а их минимальный уклон в направлении канализации — 2 %. Поскольку эта система не имеет блокады от проникновения запахов, ее лучше подсоединять не к общесплавной канализации, а к ливневой. В противном случае неприятные запахи будут проникать в водосточные трубы, через которые просочатся наружу и разнесутся вокруг дома.

Еще одним способом отведения воды непосредственно в канализацию является подсоединение водосточной трубы к дождеприемнику. Он оснащен клапаном, блокирующим запахи, и имеет вынимающуюся корзину, в которой собирается крупный мусор, например листья.

Системы отвода дождевой воды: линейный водоотвод

Это решение особенно рекомендуется в тех случаях, когда на значительной площади уложено твердое покрытие, например брусчатка. При этом существует возможность отведения в один канализационный лоток как воды из водосточной трубы, так и стекающей с поверхности земли. Главными элементами системы линейного водоотвода являются лотки, решетки, пескоуловители и водоотводные трубы. Единственный элемент, который остается видимый после завершения монтажа системы, — это решетка. Чаще всего она выполнена из оцинкованной или нержавеющей стали, из чугуна или пластика. Решетка — это элемент с прорезями, через которые вода стекает в лоток. Он в свою очередь выполняется из бетона, полимербетона (то есть бетона с добавлением эпоксидной смолы и наполнителей, например кварца) или из твердого пластика. Длина этого элемента обычно равняется 50 или 100 см, а его ширина и высота различны и зависят от площади, с которой отводится вода. Вокруг частных домов, как правило, укладывают лотки высотой 11,5-15 см и шириной 10 см. Вода стекает по лоткам к пескоуловителю, который чаще всего оснащен корзиной — в ней и задерживается крупный мусор. В любой момент корзину можно вынуть и очистить. Чтобы предотвратить проникновение из канализации неприятных запахов, можно смонтировать перегородку-сифон из полимерного материала.

Дренаж вокруг фундамента

Дождевую воду можно отвести также к дренажной системе, которая опоясывает фундамент дома. Вода, стекающая по водосточным трубам, попадает на отмостку вокруг дома. Выполненная чаще всего из щебня или другого каменного гранулята, она легко пропускает воду. Там, где устроен дренаж, ров по периметру фундамента засыпан смесью песка и щебня, образовывая таким образом слой, который одновременно является как несущим, так и хорошо пропускающим воду. Дренаж уложен на дне этого слоя. Он собирает воду и через водоотводные трубы направляет ее к канализации. Ни в коем случае нельзя подсоединять водосточные трубы непосредственно к дренажу, потому что это нарушит его работу. Его заданием являются отведение грунтовых вод, а не дождевой воды.

Монтаж линейного водоотвода начинается с укладки в траншее слоя бетона класса В15 толщиной 5-8 см. На свежем бетоне поочередно размещают лотки, начиная от самого глубоко посаженного, в котором система линейного водоотвода будет соединена с подземным сточным каналом. Последующие элементы соединяют друг с другом в линейку по принципу шпунт-паз.

Сверху на лотки накладывают защитно-декоративные решетки. Чтобы эффективно собирать воду с поверхности, решетки должны находиться на 2-5 мм ниже уровня покрытия. Затем, с целью укрепления, лотки по бокам плотно обкладывают бетоном, но так, чтобы между верхом лотка и бетоном остался промежуток, равный толщине дорожного или тротуарного покрытия.

Орошение, газонов и грядок дождевой водой

Один из способов использования дождевой воды — орошение ею газонов и грядок. Для этого понадобится дренажная труба (ороситель), колено, соединяющее водосточную трубу с дренажной трубой, и ревизия. Дренажная труба и колено должны быть выполнены из нержавеющих материалов (это могут быть фрагменты той же пластиковой водосточной трубы, которая монтируется на стенах). Верхняя часть трубы-оросителя на отрезке длиной 1 м не должна иметь никаких отверстий; они должны быть просверлены дальше (их можно выполнить с помощью дрели). Лучше, если в начале отверстий немного, а по мере удаления от дома их количество постепенно увеличивается. Такой способ эффективно отводит дождевую воду от фундамента здания. Длина элемента с отверстиями зависит от площади крыши. Подобрать эту длину поможет специалист из фирмы, в которой была приобретена водосточная система. Если окажется, что длина труб с отверстиями должна быть больше, чем позволяют размеры участка, то систему водоотвода следует завершить поглощающим колодцем, со дна которого был удален материковый грунт, замененный щебнем. Монтаж водоотвода этого типа прост. В вырытую с уклоном траншею шириной 30-40 см и глубиной 40-50 см укладывают геотекстиль (он защищает дренажный слой от заиливания и засорения песком). На подготовленном таким образом основании выполняют дренирующую обсыпку из промытого щебня фракции 4-32 мм и размещают дренажную трубу. Все вместе плотно укутывают геотекстилем. Оставшийся объем траншеи засыпают землей.

Удлиненная водосточная труба

Это, наверное, самый простой и вместе с тем самый дешевый способ отвести дождевую воду от фундаментов. Достаточно только к сливному колену, завершающему водосточную трубу, подсоединить 1-3 м трубы того же вида. Дополнительная труба не должна быть нагрузкой для вертикальных труб, следовательно, она должна опираться не менее чем на две опоры. Такая труба должна иметь уклон минимум 2%. От этого уклона зависит скорость, с которой по ней стечет вода. При большем угле наклона увеличится также пропускная способность трубы. К сожалению, быстро стекающая вода со временем образовывает в земле углубление. Чтобы это предотвратить, поток воды можно направить, например, на небольшую каменную горку или к поглощающему колодцу, выполненному из щебня или гравия.

Бетонные фасонные элементы

Одним из способов отведения дождевой воды от фундаментных стен является применение фасонных элементов из бетона. Из этих элементов можно выложить канал, по форме напоминающий лоток. Дождевая вода, стекая из водосточных труб, не задерживается у дома, а, в зависимости от длины лотка, орошает удаленную территорию на 1-2 м от него. Тем не менее следует помнить о том, что в конце лотка вода будет подмывать его элементы. Поэтому стоит там выполнить небольшой поглощающий колодец. Для этого достаточно выкопать ямку глубиной 15-20 см, шириной и длиной около 50 см и засыпать ее щебнем или крупнозернистым гравием. Вода в таком колодце задержится и без вреда для растений растечется по участку.

Из-за того что вода может расплес каться при сливе из водосточной трубы, рекомендованная ширина фасонных элементов равна 50 см. Их прочность достаточно велика, чтобы их можно было укладывать поперек тротуаров или подъездов, например к гаражу. Закругленные края этих элементов предотвращают их повреждение. Лотки кладут на 5-7-сантиметровый слой бетона класса В15, если канал будет пролегать среди травяного газона. Если он будет пересекать подъезд или тротуар, то должен быть уложен на то же основание, что и элементы мощения.

Как соорудить дренаж для отвода воды от дома

Талую и дождевую воду необходимо отводить с крыши дома посредством водостока. Но куда деваться воде, стекающей по желобам и трубам вниз? Мы расскажем и покажем, как соорудить дренаж для отвода воды от дома.

Сброс воды из водостока прямо на отмостку недопустим, так как может приводить к увлажнению фундамента, попаданию влаги в подвальные помещения. При этом сама отмостка может растрескаться при морозе. Конечно, под изливами труб можно поставить бочки, но это приемлемо только в случае маленького домика. Приличный коттедж нуждается в устройстве дренажной системы, с помощью которой вода из водостока по трубам будет попадать на понижающийся рельеф, в приемный колодец, в придорожные канавы либо ливневую канализацию.

Дренаж

Дренаж — это инженерная система, призванная регулировать количество грунтовых и дождевых вод на участке. Правильно спроектированная дренажная система защищает участок от ливневых и талых вод, благодаря чему увеличивается срок службы дорожных покрытий, фундамента дома, отмосток. Существует два основных типа дренажных систем: поверхностный и глубинный. Первый нужен для сбора и отвода дождевых и талых вод с поверхности участка, второй — также и для_понижения уровня грунтовых вод. Зачастую на участке смонтированы сразу две эти системы.

Источник проблемы

В большинстве случаев источник появления лишней воды на участке очевиден. Например, водоотвод кровли может быть слишком близок к фундаменту, к дому может подходить склон, вода может собираться в углублении в земле. С этими проблемами справиться просто, обеспечив вокруг дома уклон почвы в сторону от фундамента. Также помогут правильно установленные сточные желоба и водосточная труба, отведенная от фундамента подальше.

Куда отводить?

Если ваш участок не напоминает большую салатницу с домом в углублении посередине, найдите место ниже вашего дома, чтобы отвести туда воду. Только если такое место найдется как раз рядом с соседским гаражом — не стоит рассматривать такой вариант. Если не можете с ходу сориентироваться по рельефу местности, используйте колышки с бечевой и горизонтальный уровень. Имейте в виду, что вам не обязательно понадобятся все показанные здесь технические приемы, так что используйте то, что больше всего подходит.

В данном случае почва, в которой пришлось рыть 21 -метровую траншею, оказалась не из тех, что легко копать. Хуже нее может быть только скальная порода. В этой глинистой почве (самом трудноосушаемом типе почвы) было полно камней диаметром от 10 до 20 см. Чтобы вырыть траншею, двое мужчин до изнеможения работали два дня. Если повезет, в вашем случае земляные работы не будут такими сложными, но будьте готовы к худшему. Обзаведитесь большим ломом, чтобы удалять из земли камни, мешающие вынимать грунт лопатой.

Выход есть!
В нашем случае единственным маршрутом для отвода воды мог стать путь вдоль гаража и затем по склону в сторону двора перед домом. Но вместо того, чтобы отводить всю воду во двор, мы установили дренажный колодец, который представляет собой большую емкость для сточной воды. После дождя вода из емкости медленно впитывается в окружающую почву. К дренажному колодцу подведена перфорированная дренажная труба диаметром 10 см для отвода лишней воды. Труба уложена на слой щебня или мелкой гальки диаметром 7,5-10 см под уклоном вниз от колодца минимум 0,3 см на 0,3 м. На трубу натянут чулочный фильтр из негниющей ткани, чтобы труба не забивалась мелкими камнями и землей.

Сооружаем дренаж

1. Выройте достаточно глубокую яму, чтобы в нее поместились дренажный колодец и труба. Уберите выкопанную землю, оставив немного для заполнения вокруг колодца.

2. Выройте траншею такой глубины, чтобы вода стекала под наклоном от колодца. Уложите слой гравия в 7,5 см на дно траншеи, чтобы вода лучше впитывалась.

3. Откройте боковые отверстия в стенках колодца. Сначала надрежьте по контуру ножом, затем выбейте ненужный кусок молотком.

4. Соберите колодец. Далее закрепите крышку колодца на стенках 5-сантиметровыми шурупами из нержавеющей стали.

5. Опустите колодец в яму, предварительно обернув его фильтрующей агротканью. Чтобы подоткнуть агроткань под крышку, слегка ослабьте шурупы, просуньте пару сантиметров ткани под крышку, затяните шурупы. Установив колодец, закрепите арматуру подводки трубы и убедитесь, что ничего не выступает над поверхностью почвы.

Соединение дренажных труб

В месте, где дренаж проходит рядом со сливом водосточной трубы, установите тройник с острым углом, чтобы отвести воду с кровли непосредственно в дренажную систему. В нашем случае вся вода из дренажа сливается во впадину на заднем дворе. После установки всех деталей дренажной системы насыпьте сверху на трубы слой камня в несколько сантиметров. Затем накройте камень фильтрующей агротканью (черный материал, который будет защищать трубы так же, как и чулочный фильтр), засыпьте землей и утрамбуйте вровень с окружающей почвой. Придется поработать лопатой, и немало! Глубину траншеи определите сами, учитывая, что будет 7,5 см гравия под трубой диаметром 10 см, еще 7,5 см над трубой и приблизительно 15 см земли. Также сами рассчитайте угол наклона к нижней точке системы.

Вместилище воды

Емкость нашего дренажного колодца около 136 л. Ее можно поставить сверху или рядом с другой емкостью, если нужен дополнительный объем для воды. Дренажные колодцы очень крепкие — не страшно проехать на автомобиле по установленному в земле колодцу. Даже есть вариант установить дренажный колодец под подъездной дорожкой.

Водоприемник на крышке необязателен. Вы также можете: 1) отводить воду через боковое отверстие емкости по перфорированной или цельной трубе; 2) объединить две или больше емкостей; 3) использовать колодец отдельно с водоприемником для маленьких сырых участков.

Можно купить соединяющиеся трубы по 3 м или гибкую трубу 1 5 м. Такие трубы продаются как перфорированные (с отверстиями по 1,3 см) по бокам, так и цельные. Если хотите, чтобы труба пропускала воду в почву, покупайте перфорированную. Если нужно, чтобы вода просто перемещалась от одного участка к другому, покупайте цельную трубу. Также в магазине вы найдете широкий ассортимент разнообразной водопроводной арматуры для соединения труб и фитинги. Понадобится также 1,5 куб. м гравия.

6. Рядом с домом поставьте контрольный колышек. Натяните бечеву строго горизонтально между контрольным и другими колышками и измеряйте расстояние до дна траншеи. Глубина должна увеличиваться по мере отступления от колодца. Разровняйте щебень на дне.

7. Натяните чулочный фильтр на трубы, оставив по нескольку лишних сантиметров по краям для того, чтобы позже закрыть соединения. Ткань отфильтрует мелкие частицы земли и предотвратит засоры.

8. Проверьте трубы горизонтальным уровнем 1,2 м, убедитесь, что наклон составляет минимум 0,3 см на 0,3 м. Соответственно выровняйте основание из гравия. После соединения труб натяните на места стыковки чулочный фильтр внахлест.

9. Прикрепите трубу от водостока к дренажной трубе при помощи тройника с острым углом. Натяните на соединение чулочный фильтр. После установки системы насыпьте сверху минимум 7,5 см гравия. Положите агроткань на гравий и засыпьте траншею землей.

10. Чтобы в трубу не проникали мелкие животные, на конце трубы закрепите шурупами сливную крышку в том месте, где труба выходит на поверхность земли. Во избежание размывания грунта уложите щебень в месте выхода трубы на поверхность.

НАШ СОВЕТ
После завершения работы у вас останется большое количество лишней вырытой земли. Подумайте, где еще на участке ее можно использовать. Возможно, придется заказать грузовик, чтобы вывезти с участка эти остатки.

Важный момент
При любых земляных работах надо знать, где проложены электрические, телефонные или ТВ кабели, а также газопровод. От расположения подземных коммуникаций на участке может зависеть размещение вашей дренажной системы. Возможно, придется отключить какие-то коммуникации на время работ.

Водосток с крыши, водосточные желоба и трубы

Три способа отведения воды с крыши дома

Крыша дома собирает дождевую и талую воду с довольно большой поверхности. Чем больше площадь крыши, тем значительнее количество воды, сбрасываемой с крыши в единицу времени. Необходимо организовать отвод воды с крыши так, чтобы она не заливала стены дома, не замачивала грунт, на который опирается фундамент дома, и не создавала “ реки и озёра” на участке.

Способ отвода воды с крыши выбирают в зависимости от конструкции крыши, эстетических предпочтений и бюджета строительства.

Водосточные системы из желобов и труб

Самое популярное решение для отвода воды с крыши – это водосточные системы, основными элементами которых являются подвесные желоба и водосточные трубы.

В состав водосточной системы каждый производитель также обычно включает угловые элементы, защитные сетки, ревизии, детали крепления – кронштейны, держатели, хомуты и пр.

Максимальный размер желоба в сечении обычно укладывается в пределы 100 – 150 мм., а водосточной трубы 70 – 100 мм. Желоба выпускаются разной формы: полукруглые, полуовальные, трапецевидные, прямоугольные или более сложной формы. Форма водосточных труб должна соответствовать форме желоба. Форму желоба обычно выбирают из эстетических соображений. Все элементы системы легко стыкуются между собой и при правильном монтаже исправно отводят воду.

Детали водостоков могут быть изготовлены из ПВХ – пластика, оцинкованной стали, алюминия, меди или сплава титана и цинка. Для домов эконом – класса обычно используют водостоки из пластика или стали. Системы из других материалов значительно дороже.

Плюсы и минусы водосточной системы из ПВХ пластика

Водосточная система из ПВХ пластмассы обладает следующими достоинствами:

    • Имеет минимальную стоимость по сравнению с системами из металла.
    • Необычайно гладкая поверхность желобов и труб препятствует накоплению загрязнений.
    • Высокая стойкость к коррозии.
    • Простой монтаж, не требующий высокой квалификации и специальных дорогих приспособлений. Собрать водосток из пластика доступно своими руками. Необходимо лишь соблюдать рекомендации производителя.
    • Детали прокрашены в массе, поэтому царапины на его поверхности малозаметны.

Выбирая водосточную систему из пластика следует также учитывать и такие её особенности:

    • Не очень высокая стойкость к воздействию низких и высоких температур. Рабочая температура деталей от -30 о С до +60 о С. При низких температурах элементы из пластика становятся более хрупкими.
    • При изменении температуры коэффициент линейного расширения пластмассовых деталей в 7 раз больше, чем у стальных. При изготовлении и монтаже водостоков из пластика принимают специальные меры, позволяющие деталям менять размеры без их разрушения.
    • При действии на водосточную систему значительных механических нагрузок пластиковые детали трескаются и разрушаются, а металлические сминаются.

Элементы водостоков из оцинкованой стали часто имеют полимерное покрытие широкой цветовой гаммы, что позволяет легко подобрать цвет водостоков под цвет фасада или кровли. Детали системы из стали с полимерным покрытием соединяют между собой замками или скобами с защелками через резиновые прокладки.

В условиях российских снежных зим на свесах крыши, в желобах и водосточных трубах часто образуется наледь. Лед препятствует стоку воды с кровли, закупоривает желоба и трубы. Под весом наледи желоба и трубы деформируются и разрушаются.

Для защиты от наледи, увеличения долговечности и беспроблемной работы водостоков, на свесе крыши, в желобах и трубах монтируют греющие электрокабели. Система обогрева добавляет к стоимости сооружения водостоков заметную сумму. Плюс к этому — ежегодные затраты на оплату электроэнергии.

Расчет размеров водосточных желобов и труб

Для выбора размеров элементов водосточной системы крыши определяют эффективную площадь ската, с которого отводится вода, по формуле:

Se=(b+h/2)*c,

где: b — расстояние по горизонтали от карнизного свеса до конька крыши; h — высота крыши; с — длина ската крыши по средней линии. Все размеры в метрах.

Если площадь ската Se, с которого отводится вода, менее 57м 2 , то достаточно желоба диаметром 100 мм. и водосточной трубы диаметром 70 мм.

При площади ската Se до 97 м 2 , диаметр желоба увеличивают до 125 мм. Желоба диаметром 150 мм. будут обеспечивать отвод воды со ската площадью Se не более 170 м 2 . Водосточные трубы в последних двух случаях достаточно выбрать диаметром 100 мм.

Монтаж водостоков крыши – водосточных желобов и труб

Выполнить монтаж водосборных подвесных желобов и водосточных труб на крыше вполне по силам застройщику самостоятельно.

Три способа установки кронштейнов для крепления подвесного желоба.

Для качественного монтажа водостоков необходимо:

Чтобы сползающий с крыши снег не повредил желоб, его край должен быть расположен на 3 см. ниже кровли.

Детали водосточной системы из ПВХ пластика соединяются между собой через резиновые уплотняющие прокладки или склеиваются.

При сборке системы необходимо учитывать наружную температуру воздуха в момент монтажа. При температуре ниже — 10 о С пластик становится хрупким. Кроме того, при резке желобов следует корректировать их длину с учетом последующего изменения линейных размеров при колебаниях температуры.

Желоб при температурных колебаниях изменяет свою длину, перемещаясь по резиновым уплотнителям в местах соединений.

Куда отводить воду из водосточных труб дальше?

Лучшим решением является подсоединение водосточных труб к какой – либо закрытой системе сбора и отвода воды. Это может быть:

    • Подземная дренажная система для осушения участка. Водосточную трубу присоединяют к выпуску дренажной системы через коллекторный колодец с обратным клапаном, препятствующим поступлению дождевой воды в трубы дренажа;
    • Ливневая канализация для сбора и отвода воды с поверхности участка;
    • Специальная система сбора и хранения дождевой и талой воды с целью её дальнейшего использования для полива и других хозяйственных нужд.
    • Система канализации хозяйственно — бытовых стоков. При централизованной системе канализации необходимо получить разрешение на прием дополнительного объема стоков у владельца сети (как правило, разрешают за дополнительную плату).

Дождеприемник водосточной системы крыши частного дома оснащен улавливателем мусора, который необходимо регулярно очищать через люк.

Водосточные трубы присоединяются к водоприемным трубам закрытых систем ливневой канализации через специальные устройства – дождеприемники.

В этих устройствах собирается крупный мусор (листья и пр.), а также они могут иметь клапан, препятствующий выходу наружу воздуха (запахов) из системы канализации. Дождеприемник имеет люк, через который Вам периодически придется убирать скопившийся там мусор.

Отвод дождевой воды через закрытые системы канализации заметно удорожает строительство дома.

Чаще всего в домах эконом класса используют для приема и отвода воды, стекающей из водосточной трубы, приповерхностные водоотводные лотки.

Из водосточной трубы вода попадает в водоотводной лоток отмостки частного дома

Такие лотки, обычно устраивают не только для отвода воды с крыши, но и для сбора и отвода поверхностных стоков с отмостки и других площадок с твердым покрытием. Сброс воды из лотков может производиться на рельеф участка в удобном месте подальше от строений или в дренажный колодец.

Водоотводные лотки обычно делают по месту из бетона или используют готовые системы водоотвода из бетона, пластика или металла. В продаже имеются готовые системы приповерхностного водоотвода разных производителей. Основными элементами таких систем являются лотки и съемные решетки, которые закрывают лоток сверху.

На водосточные трубы устанавливают водоотводное устройство, которое направляет дождевую воду в установленную рядом емкость, бочку. Устройство перекрывает поступление воды в емкость, если она полностью наполнена.

Из какого материала выбрать желоба для отвода воды с крыши и как их монтировать?

Осуществление отвода атмосферной воды, стекающей с крыши, от фундамента дома является одной из основных задач по предотвращению подтопления подвала. Эту проблему можно решить несколькими методами, но самый популярный и легко выполнимый – монтаж водосточной системы.

Ливневую канализацию рекомендуется устанавливать на стадии кровельных работ или сразу после их окончания. Такие системы обладают простой конструкцией и легко монтируются своими руками. При этом водосточные системы являются надежным и эффективным решением вопроса отвода дождевой и талой воды.

  1. Виды систем водоотвода
  2. Элементы конструкции наружного водостока
  3. Используемые материалы
  4. Конструкции из стали
  5. Желоба из ПВХ
  6. Альтернативные варианты
  7. Технология монтажа водосточных желобов

Виды систем водоотвода

В современной практике применяется два вида организованного водостока:

  1. Внутренняя водосточная система. Применяется чаще всего в домах с плоской кровлей. Имеет два типа: гравитационный и сифонно-вакуумный. Гравитационный тип внутренней ливневки более прост в монтаже. Вакуумная система отличается большей производительностью (пропускной способностью) при меньшем диаметре труб.
  2. Наружный водосток. Довольно простая система, состоящая из нескольких основных элементов: желобов, воронок и водосточных труб. На практике применяется не только для скатных крыш частных домов, но и довольно часто такой ливневой канализацией оснащаются строения с плоской кровлей, поскольку такой метод имеет более простой монтаж.

Именно наружным организованным системам отвода с крыши атмосферной воды посвящена эта статья.

Элементы конструкции наружного водостока

Наружная водосточная система состоит из довольно большого количества элементов:

  • кронштейны (крепление) желобов;
  • водоприемные воронки;
  • желоба;
  • водосточные трубы;
  • соединительные колена с углом 45 и 90°;
  • крепежные хомуты (держатель водосточной трубы).

Любая система включает в себя и несколько дополнительных аксессуаров, применяемых для водосточной системы со сложной (многоскатной) крыши:

  • желоба с внутренним или внешним углом;
  • заглушки торцевых желобов;
  • сливной отвод.

Совет! В большинстве современных систем используется специальный соединитель для желобов, который обеспечивает герметичность, надежность и долговечность соединения.

Используемые материалы

Как уже отмечалось, основными конструктивными элементами любой водосточной системы являются желоба, воронки, соединительные колена и водосточные трубы. Именно по материалу изготовления этих изделий и различаются ливневые канализации. Рассмотрим основные материалы.

Конструкции из стали

Классическим вариантом является водосточная система из оцинкованной стали. С развитием новых технологий появились более надежные и долговечные варианты: желоба и трубы из стали, покрытой защитным полимерным слоем. Ливневая канализация, выполненная из таких материалов обладает следующими преимуществами:

  • Высокая механическая прочность.
  • Способность выдерживать резкие температурные колебания.
  • Металл не трескается на морозе.
  • Высокая сопротивляемость коррозии благодаря полимерному защитному слою.
  • Большой выбор расцветок, можно подобрать к любому материалу покрытия крыши.

Стоит отметить, что выполняя монтаж металлических желобов для отвода воды с крыши, крепление всех элементов ливневки следует производить усиленными кронштейнами, поскольку такая система имеет значительный вес.

Желоба из ПВХ

В последнее время все большую популярность завоевывают пластиковые желоба для водосточной системы. Такие конструкции для отвода дождевой воды обладают следующими положительными характеристиками:

  • Специальное покрытие из технического акрила значительно повышает устойчивость пластиковых желобов и труб к воздействию ультрафиолета и защищает от агрессивного воздействия дождевой воды.
  • Пластиковая ливневая канализация не обладает значительным весом, что упрощает монтаж: крепление можно производить на пластиковые кронштейны.
  • Упругость и жесткость материала обуславливает хорошую механическую прочность. Для регионов с большим уровнем осадков (снега) выпускаются желоба с дополнительными ребрами жесткости.
  • При сборке пластиковой водосточной системы используется специальный соединитель (муфта) с резиновыми прокладками.

Совет! Иногда вместо соединительной муфты используется клеевой вариант сборки пластиковых элементов. Этот метод обладает существенным недостатком: конструкция становится неразборной, что делает невозможным замену поврежденной детали.

Альтернативные варианты

В последнее время становится модным делать системы для отвода дождевой воды с крыши по специальному заказу. В этом случае чаще всего желоба и другие детали ливневки изготавливаются из таких материалов:

  • Медь. Прекрасный, прочный и долговечный материал для ливневки. Соединение желобов между собой производится при помощи фальца или методом пайки. Специалисты рекомендуют крепление такой конструкции производить на медные кронштейны или использовать держатель из нержавеющей стали. К сожалению, медный водосток довольно быстро окисляется и теряет свой эксклюзивный внешний вид.
  • Алюминий. Легкий вес этого материала в значительной мере упрощает монтаж таких желобов. Для того чтобы не испортить внешний вид, рекомендуется использовать алюминиевое крепление, поскольку другие материалы плохо сочетаются и могут повредить этот мягкий металл.
  • Цинково-титановый сплав – желоба из этого материала прочны, надежны, имеют эксклюзивный внешний вид, который сохраняют в течение всего срока эксплуатации.

Совет! Водосточные системы, выполненные из этих материалов, отличаются высокой ценой и требуют постоянного ухода. Поэтому они не получили широкого применения, а их монтаж рекомендуется в основном для крыши, покрытой натуральным кровельным материалом.

Технология монтажа водосточных желобов

Давайте рассмотрим, как производится крепление одного из основных элементов ливневой канализации – водосточных желобов. Несмотря на разнообразие материалов изготовления, монтаж системы отвода дождевой воды с крыши примерно одинаков:

  • Прежде всего, устанавливается лобовая доска: ее крепление производится непосредственно на фасад дома под свесом крыши.
  • В заранее выбранном месте производится монтаж водоприемных воронок.
  • После этого начинается монтаж кронштейнов. Их крепят на лобовую доску с шагом не более 50 см.
  • Затем производится установка желобов в кронштейны. Их надежное крепление производится специальными фиксаторами.

Совет! Важным нюансом работоспособности системы отвода дождевой воды является правильное крепление желобов относительно свеса крыши. Край кровли должен приходиться примерно по центру желоба. Также нельзя забывать о необходимости небольшого уклона в сторону воронки.

После того как система желобов собрана, можно начинать монтаж водосточных труб. Для этого используются соединительные колена с углом в 45°. К фасаду дома трубы крепятся при помощи специальных хомутов.

Довольно часто на загородном участке устанавливаются специальные очистные сооружения, в которых атмосферные воды проходят необходимую фильтрацию. После этого такая вода может использоваться для поливки сада или огорода, а также других хозяйственных нужд.

Дождевой дренаж: как выполнить отвод воды от дома

Если есть дом с участком земли, то это не только радость владения, но и вопрос: как всё сохранить? В первую очередь – от негативных природных факторов.

Одним из них признаётся дождевая и талая вода. Её избыток и неконтролируемый сток может привести к постепенному разрушению фасада и фундаментов строений, почвенного слоя, различных покрытий. Это означает, что дренаж дождевой воды не случайно признаётся важным элементом системы эксплуатации и сохранения зданий, особенно жилого дома.

Всё начинается с крыши

Поскольку речь именно о дренаже дождевой воды, очень важно, на крышу какой конструкции попадают все осадки.

Скатная

При такой конструкции вода не задерживается на поверхности кровли и скатывается к краям. Для сбора и отвода осадков по всему периметру крыши необходимо установить жёлоб для стока воды, воронки и водосточные трубы.

Плоская

Здесь необходимо устройство внутреннего водостока. Он начинает «работать» на самой поверхности. Каким путём труба для стока воды будет выходить к основному водостоку, необходимо продумать заранее, ещё на стадии проектирования строения. Такая же система необходима на открытых балконах и террасах.

Сейчас весь арсенал желобов, воронок, труб и соединительных элементов может быть выполнен из современных материалов. Пластиковые и металлические конструкции имеют высокую прочность и эстетичность. Их можно в полной мере гармонизировать с внешним видом дома и участка. Главное, чтобы каждый элемент был выполнен с надлежащим качеством. Тогда отвод воды от фундамента дома будет полноценным даже в самые серьёзные ливни.

Следующий этап

После того как вопрос отвода осадков с крыши решён, наступает следующий этап проектирования дренажной системы. Теперь необходимо решить вопрос: куда вода будет уходить?

Иногда хозяевам участка приходит в голову заманчивая мысль: почему бы не сделать отвод ливневых вод в уже построенную на участке дренажную систему?

Делать это можно только в том случае, если она изначально была для этого рассчитана. Если же на всём участке выполнен мягкий дренаж без труб, да ещё небольшого объёма (только для улучшения почвенных характеристик), то при любом дожде такая система будет переполняться.

Такого серьёзного подхода может потребовать даже отвод дождевой воды от дома небольшой площади, если местность «богата» обильными осадками.

Три варианта дренажных систем

На самом деле способов обустроить отвод воды от дома гораздо больше, но некоторые из них предназначены только для крупных зданий и сооружений – многоквартирных домов, промышленных комплексов, подземных переходов и прочего. Пластовый дренаж относится именно к таким системам.

Три следующих варианта применяются в тех случаях, когда необходимо организовать дождевой дренаж частных домов, коттеджей и других построек, в том числе относительно небольших.

Дренаж поверхностный, он же ливневый

Принцип работы практически такой же, как у городской ливневой системы. Для его устройства необходимы сравнительно небольшие объёмы земляных работ. Затем необходимо выложить в траншеи специальные дождевые лотки для отвода воды, которые накрываются решётками. Это требует определённых затрат. Зато выглядит такая система водоотведения весьма эстетично.

Количество водоотводных траншей, размер лотков и точка сбора воды рассчитываются с учётом предполагаемого количества осадков в данной местности.

Дренаж глубинный

Самый известный способ обустроить систему водоотведения. Реализация этого метода требует более серьёзных и объёмных земляных работ, чем в предыдущем случае.


Канава для отведения воды должна иметь глубину около 0,8 м. «Наполнителем» служит дренажная труба с перфорацией, которую окружает слой щебня и геотекстиля.

Дренаж вертикальный

При такой системе возле здания размещается один или несколько колодцев, в каждом устанавливается погружной дренажный насос. Техника обеспечивает оптимальную откачку воды. Вертикальный дренаж довольно сложен в проектировании, специальные знания потребуются обязательно.

Вариант без «подземки»

Иногда устройство ливневой канализации, глубинного либо вертикального дренажа по разным причинам невозможно или нежелательно. Тогда дождевую и талую воду можно не выводить, а собирать. Для этого под каждой водосточной трубой необходимо установить подходящую ёмкость. Если важна эстетика, придётся либо подобрать резервуар привлекательного дизайна (не просто мятую металлическую бочку), либо позаботиться о декоре.
Такой вариант подходит только для регионов с относительно небольшим количеством осадков. В остальных случаях придётся постоянно следить за опорожнением ёмкостей с водой. Какими будут последствия аномально обильных осадков, точно предсказать не получится.

Дождевой дренаж решает сразу несколько задач:

  • исключает застой воды на плоской крыше, открытых балконах, террасах;
  • позволяет организовать сбор осадков в одной или нескольких удобных точках (вблизи колодца, подземного стока и так далее);
  • сохраняет декор стен и сами стены от избыточного увлажнения;
  • не позволяет размокнуть почве вокруг здания;
  • защищает фундамент дома от переувлажнения, что особенно важно в районах с глубоким промерзанием земли.

Правильно организованный дренаж сам прослужит долгие годы, сохранит постройки, а если захотеть и постараться – станет элементом декора земельного участка.

Пластиковая водосточная система ТЕХНОНИКОЛЬ

Корпорация ТЕХНОНИКОЛЬ предлагает Вам новый продукт — пластиковую водосточную систему. Этот продукт разработан специально с учетом новых потребностей рынка и повышенными требованиями к качеству.

Пластиковая водосточная система ТЕХНОНИКОЛЬ представляет собой полукруглую систему (D желоба — 125 мм, D трубы – 80 мм), произведенную из высококачественного ПВХ. Обладает отличными характеристиками, выдерживает российские морозы, имеет высокую устойчивость к УФ-излучению и к различным агрессивным воздействиям, и прежде всего – не подвержена коррозии. Применяется для эффективного сбора дождевой и талой воды с кровли. Предназначена для применения в коттеджном и малоэтажном строительстве. Легкий и быстрый монтаж, а также имеются специально разработанные крепления, позволяющие уменьшить количество кронштейнов.

Почему именно пластиковая водосточная система ТЕХНОНИКОЛЬ?

Климатическая устойчивость

Благодаря специальной технологии изготовления и используемым материалам система надежно работает в условиях перепадов температур от –50°C до +50°C, обладает отличной устойчивостью к ультрафиолетовым излучениям.

Простота монтажа

Пластиковую водосточную систему ТЕХНОНИКОЛЬ легко собрать исходя из конкретных требований и геометрии Вашего здания.

Легкий вес

Система изготовлена из современных прочных, но при этом легких материалов: благодаря этому не создается нагрузка на карниз!

Универсальность

Пластиковая водосточная система ТЕХНОНИКОЛЬ может устанавливаться как на новые, так и на уже эксплуатируемые здания любой сложности и конфигурации.

Герметичность

Пластиковая водосточная система ТЕХНОНИКОЛЬ — это исключительно герметичные и надежные элементы, компенсирующие линейное расширение пластика. Герметичность соединения обеспечивают специальные резиновые уплотнители и защелкивающие элементы — это выгодно отличает пластиковую водосточную систему ТЕХНОНИКОЛЬ от аналогов на рынке.

Каждому покупателю пластиковой водосточной системы ТЕХНОНИКОЛЬ мы предоставляем гарантию в течении 15 лет!

Элементы пластиковой водосточной системы ТЕХНОНИКОЛЬ:

Водосточный желоб

Предназначен для сбора дождевой воды с кровли. Желоб фиксируется на кронштейнах, установленных с промежутком 600–900 мм и обеспечивающих уклон 1 см на 3,5 м.

Защитная решетка

Cлужит для предотвращения засора водосточной системы. Не пропускает в водосливную систему листья и крупные засоры.

Водосточный слив

Обеспечивает отвод воды из водосточной системы на землю.

Соединитель желоба

Предназначен для соединения водосточных желобов между собой. За счет наличия резинового уплотнителя обеспечивается герметичное соединение.

Хомут универсальный (хомут с дюбелем)

Предназначен для крепления водосточной трубы на необходимом от фасада расстоянии.

Кронштейн пластиковый

Предназначен для крепления желоба на кровлях с лобовой доской либо в комплекте с удлинителем без лобовой доски.

Хомут крепления трубы

Предназначен для фиксации трубы к фасаду.

Угол универсальный

Используется для изменения направления потока воды, монтируется на внешних и внутренних углах кровли.

Соединительная муфта

Обеспечивает герметичное соединение водосточных труб, компенсирует температурное расширение.

Водоприемная воронка

Служит для соединения желобов и трубы в целых отводы воды из водосборной в водосливную систему.

Водосточная труба

Организует вертикальный сток дождевой воды.

Заглушка желоба

Устанавливается на торцах желоба. Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба.

Колено универсальное

Предназначено для изменения направления стока по трубе. Также применяется для обхода архитектурных элементов фасада

ТН ПВХ Удлинитель боковой (металл)

Предназначен для удлинения кронштейна.


ТН ПВХ Удлинитель прямой (металл)

Предназначен для удлинения кронштейна.

Угол универсальный 135 градусов

Используется для изменения направления потока воды, монтируется на внешних и внутренних углах кровли.

Кронштейн металлический

Используется для монтажа желоба водостока на карнизе кровли.


Хомут универсальный

Предназначен для крепления водосточной трубы на необходимом от фасада расстоянии.

Угол желоба регулируемый 90- 150

Используется для изменения направления потока воды, монтируется на внешних и внутренних углах кровли.

Пристенно-поворотный отлив

Позволяет оформить примыкания ската кровли к вертикальной стене здания.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
