Типы крыш конструктивные решения

Конструктивные решения крыш

— наружная несущая и ограждающая конструкция здания, которая воспринимает вертикальные (в том числе снеговые) и горизонтальные нагрузки и воздействия. (ветер — нагрузка) Крыша состоит из двух основных частей: несущих конструкций и кровли. Несущие элементы крыши — стропила, настилы, фермы и другие конструктивные устройства— воспринимают и передают на стены нагрузки от массы крыши, снега, воздействия ветра и др.

По архитектурно-конструктивным решениям, крыши классифицируют на совмещенные и чердачные.

Совмещенными крышами называют пологие бесчердачные покрытия, в которых крыша совмещена с конструкцией чердачного перекрытия и нижняя поверхность является потолком помещения. Чаще всего совмещенные покрытия выполняют из железобетонных элементов. Совмещенные крыши рекомендуется устраивать пологими, с уклоном 2,5% в виде гидроизоляционного ковра, выполненного из рубероида в три слоя. Водоотвод с совмещенных крыш производят по внутренним водостокам.

Различают вентилируемые совмещенные крыши, в которых между кровлей и утеплителем вводится вентилируемая воздушная прослойка, и невентилируемые, сплошной конструкции. Устройство воздушной прослойки, вентилируемой наружным воздухом, содействует удалению влаги из утеплителя в случае его укладки в увлажненном состоянии или увлажнения в период эксплуатации, улучшая, таким образом, его теплозащитные свойства. Принципиальная конструктивная схема совмещенных крыш приведена на рисунке .

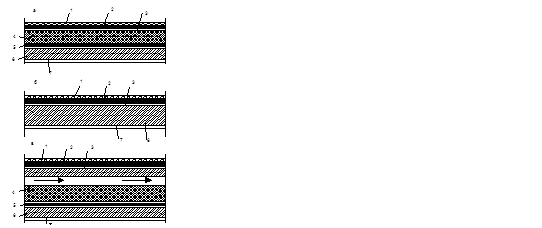

Рис 5.Конструктивные схемы совмещенных крыш:

а, б — невентилируемые; в — вентилируемая; 1 — защитный слой; 2 — рулонный ковер; 3 — стяжка (из раствора или сборных плит); 4 — теплоизоляция; 5 — пароизоляция; 6 — несущая конструкция; 7 — отделочный слой;

У чердачных крыш пространство, образуемое между несущей и ограждающей частью покрытия (чердак), используют для размещения инженерного оборудования. Для выхода на чердак устраивают лестницы, двери или входные люки. Высоту чердака для движения по нему людей принимают не менее 1,9 м. Для освещения и проветривания чердака на крыше предусматривают чердачные окна. Чердачные крыши всегда являются скатными.

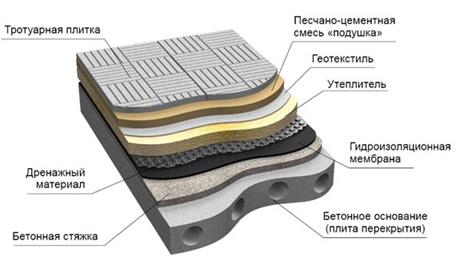

Эксплуатируемая кровля.

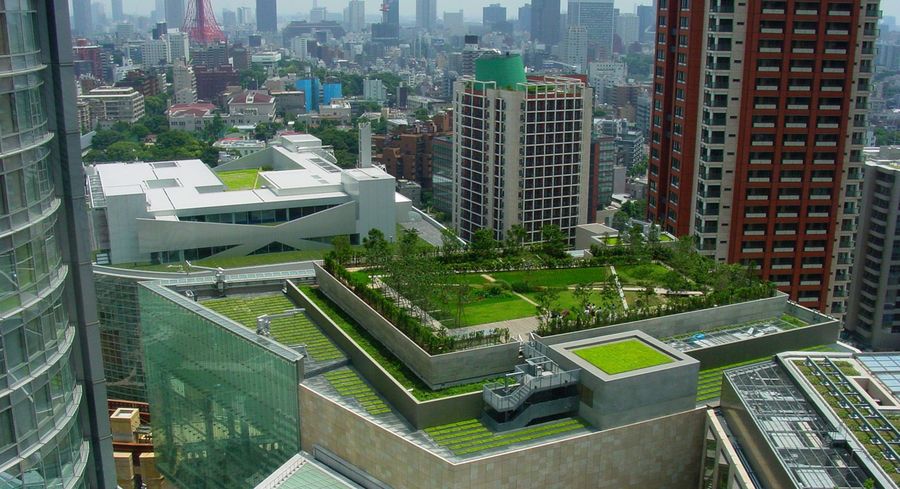

Эксплуатируемая кровля бывает нескольких типов: пешеходное покрытие, покрытие с ограничением для ходьбы, зеленая кровля. Устройство эксплуатируемой кровли — сложная инженерная задача. Она предъявляет высокие требования к кровельным покрытиям, а также соблюдению более строгих норм по гидро — паро и — теплоизоляции, нежели для традиционной конструкции кровли.

Классический вариант состава эксплуатируемой кровли:

Стяжка с уклонами

Гидроизоляционный слой (Резитрикс® )

Защитно — разделительный слой

Покрытие – тротуарная плитка.

ИНВЕРСИОННЫЙ ВАРИАНТ ЭКСПЛУАТИРУЕМОЙ КРОВЛИ

Стяжка с уклонами

Утеплитель из пенополистирола

Покрытие – тротуарная плитка.

Состав эксплуатируемой кровли учитывает высокий риск повреждения при эксплуатации, поэтому дополнительные слои защищают основнуой элемент частэксплуатируемой кровли – гидроизоляционное покрытие.

В условиях России требуются дополнительные дренажные, разделительные, грунтовые слои, системы обогрева и полива.

Виды крыш частных домов своими руками с фото

Основными видами покрытий являются: чердачные крыши, безчердачные покрытия, сборные железобетонные из изделий заводского изготовления, скатные.

Что такое кровля и крыша, виды и различие

Покрытие (крыша) — конструктивный элемент, ограждающий здание сверху.

Основные виды покрытий

  1. чердачные крыши;
  2. безчердачные покрытия;
  3. сборные железобетонные из изделий заводского изготовления;
  4. скатные (с уклоном более 10%);
  5. эксплуатируемые;
  6. пространственные покрытия;
  7. большепролетные плоские покрытия.

Для отвода осадков покрытия устраивают с уклоном. Величина уклона зависит от: материала кровли и климатических условий места строительства.

Покрытие состоит из несущих конструкций (наслонные стропила и плиты).

Ограждающие части (шифер, черепица, рубероид).

Требования к крышам

  1. прочность;
  2. долговечность;
  3. водонепроницаемость;
  4. индустриальность;
  5. экономичность.

Скатные крыши и их элементы

  1. слуховые окна;
  2. чердак и мансарда.

Крыши с наклонной поверхностью кровли более 10% называются скатными и применяются в частном (малоэтажном) строительстве. Формы таких крыш зависят от архитектурных особенностей и форм здания.

Виды скатных крыш

  1. односкатные;
  2. двухскатные;
  3. четырехскатные (вальмовые);
  4. сводчатые;
  5. шатровые;
  6. купольные.

Чердак — пространство между перекрытием последнего этажа и кровлей.

Мансарда — чердак, оборудованный для деятельности человека.

Для защиты деревянных конструкций крыши от гниения чердачное пространство вентилируют — устраивают слуховые окна, которые служат для выхода на крышу и естественного освещения. Эти окна имеют остекленные переплеты и жалюзийные решетки.

Для обеспечения безопасности ремонтных работ на крыше в зданиях 3 и более этажей устраивают ограждения высотой не менее 0,6 метра.

Конструктивные элементы наслонных стропил

Это пространственная система, состоящая:

  1. Мауэрлат — конструктивный элемент, уложенный по наружным стенам здания, воспринимающий нагрузку от стропильных ног.
  2. Стропильная нога — наклонная балка.
  3. Стойка — поддерживает прогон.
  4. Накладка — соединяет стропильные ноги.
  5. Прогон — опора для стропильных ног.
  6. Ригель — связывающий стропильные ноги.
  7. Подкос — поддерживает стропильные ноги.
  8. Кобылка — крепится к нижнему концу стропильных ног.
  9. Лежень — опора для стоек.

Обрешетка — устраивается по верху стропильных ног и служит для крепления кровли.

Кровли скатных крыш

Кровля — верхний элемент покрытия (крыши), защищающий здание от атмосферных осадков.

Требования к кровли

  1. водонепроницаемость;
  2. долговечность;
  3. экономичность при устройстве и эксплуатации;
  4. огнестойкость.

Виды кровель

  1. Листовые — (шифер — волнистые асбестоцементные листы; металлочерепица, кровельная сталь).
  2. Мелкоштучные материалы — (керамическая черепица, цементно-песчаная черепица, кровельные асбестоцементные плитки, битумные и битумно-полимерные плитки, деревянная дрань).
  3. Рулонные материалы — (рубероид, изол, наплавляемые: биполиклин, технониколь и т.д.).

Водоотвод со скатных крыш может быть организованным и неорганизованным, наружным.

В зданиях более 3-х этажей устраивают наружный организованный водоотвод — вода удаляется с крыш через настенные или подвесные желоба и водосточные трубы. При неорганизованном наружном водоотводе вода удаляется самотеком через край крыши.

В районах с мягким климатом применяют трубы из ПВХ.

Водосточные трубы располагают на расстоянии 18-20 см. При неорганизованном водоотводе надо предусматривать свес на расстоянии 550 мм от стены.

Конструктивные решения совмещенных покрытий

Совмещенные покрытия объединяют в одну конструкцию перекрытия последнего этажа и кровлю. Применяют в малоэтажных общественных и жилых зданиях, на ограниченных участках многоэтажных зданий (над машинными отделениями лифтов, над лоджиями и эркерами, пристроенными магазинами).

Различают два вида совмещенных покрытий: вентилируемые и невентилируемые.

Конструкция невентилируемого совмещенного покрытия

  1. несущая плита;
  2. пароизоляция — битумная мастика или рулонные материалы;
  3. утеплитель — 2-х слойный (шлак, а по верху плитный утеплитель). Толщина принимается по расчету;
  4. выравнивающая стяжка из цементно-песчаного раствора или асфальтобетона толщиной 15-20 мм, если утеплитель сыпучий — стяжка 25-30 мм с армирующей сеткой;
  5. рулонная кровля.

Вентилируемое совмещенное покрытие

Применяется над зданиями с избыточной влажностью (баня, прачечная, бассейн). В таких покрытиях вместо стяжки укладывают тонкие железобетонные плиты коробочного сечения. Воздушная прослойка нужна для удаления избытка влаги из утеплителя.

Крыши раздельной конструкции

Крыши с раздельной конструкцией с теплым чердаком устраивают в зданиях выше 5-ти этажей, кровля может быть рулонной, мастичной или безрулонной.

Чердак обогревается вентилируемым воздухом из помещений.

Крыши раздельной конструкции с теплым чердаком

Для теплого чердака характерно:

  1. вентканалы заканчиваются в уровне чердака;
  2. наружные чердачные стены теплые;
  3. чердачное перекрытие не утепленное;
  4. покрытие утепленное;
  5. чердачные окна остекленные или отсутствуют;
  6. на одну или две секции устраивается вентшахта (1000-1000), для вентиляции чердачного воздуха.

Крыши раздельной конструкции с холодным чердаком

Кровля может быть: рулонная, мастичная, безрулонная.

Для холодного чердака характерно:

  1. вентиляция выходит наружу;
  2. чердачные стены не утепленные;
  3. чердачные перекрытия утепленные;
  4. покрытие не утепленное;
  5. для сквозной вентиляции чердака устраивают продухи (неостекленные проемы);
  6. железобетонные плиты коробочного сечения.

Рулонная кровля

На выравнивающую стяжку наклеивают 3-4 слоя рубероида на горячих или холодных мастиках. Количество слоев зависит от уклона покрытия (чем больше уклон — тем меньше слоев) или устраивают из 2-х слоев наплавляемых материалов.

При уклонах до 2,5% полотнища располагают перпендикулярно стоку воды с нахлестом 70-100 мм.

Мастичная кровля

На подготовленное основание по слою грунтовки расстилают стеклоткань, затем наносят слой мастики и после затвердения расстилают следующий армирующий слой (3-4 слоя). Защитный слой — окраска светлыми тонами (специального состава).

Водоотвод с плоских крыш

Чаще выполняют внутренним организованным с уклоном крыши к середине здания, где в пониженных участках размещают водоприемные воронки.

При внутреннем водостоке предусматривают не менее 2-х воронок на секцию (подъезд).

Выходы на крышу осуществляются через надстройку над лестничной клеткой. В зданиях с лифтом выход на крышу предусматривают из помещения машинного отделения лифта.

Понятие о большепролетных перекрытиях

Применяют при необходимости больших свободных пространств (спортзалы). Для устройства покрытий применяют железобетонные балки с проемом 9 — 12 — 18 метров. Односкатные, двухскатные или решетчатые. Железобетонные фермы пролетом 18, 24 метра (сегментные раскосные, арочные безраскосные, металлические фермы с параллельными поясами из уголков, швеллеров или труб). По верху этих конструкций укладывают железобетонные ребристые плиты покрытия, по прогонам из швеллеров укладывают металлические профилированные листы.

Дата публикации статьи: 24 марта 2016 в 05:33
Последнее обновление: 20 февраля 2021 в 13:31

37. Виды крыш и требования к ним. Несущие конструкции скатных крыш.

Крышей называют часть здания, обеспечивающую защиту его от атмосферных осадков сверху.Современные крыши и кровельные покрытия должны отвечать целому ряду самых общих требований, а именно:

-обеспечивать нормальную температуру и влажность воздуха в помещениях;

-не допускать образования конденсата на внутренних поверхностях покрытий крыш;

-выдерживать снеговые и ветровые нагрузки, быть лёгкими;

-быть устойчивыми к атмосферным воздействиям (солнечной радиации, перепаду температур, химическому и кислотному воздействию);

-обеспечивать защиту от шума;

-противостоять коррозии, гниению, жизнедеятельности насекомых и микроорганизмов;

-быть ремонтопригодными и экономичными в эксплуатации;

Крыша имеет несущую и ограж­дающую части. Ограждающая часть состоит: 1) из кровли – верхней водонепроницаемой оболочки крыши;

2) основания под кровлю — в виде обрешетки из деревянных брусков, дощатого настила или цементного или асфальтового слоя то же­лезобетонной плите.

Читать еще:  Стропильная система вальмовой крыши схема

Несущая часть, передающая нагрузку от снега, ветра и собст­венного веса крыши на стены и отдельные опоры, может состоять из деревянных или железобетонных стропил, стропильных ферм (деревянных, стальных, железобетонных) или в виде железобетонных панелей.

В зависимости от уклона различают скатные и плоские крыши.

Если уклон крыши более 1/20 (5%), то крышу считают скатной.

Скатные крыши представляют собой системы пересекающихся наклонных плоскостей — скатов.

Конструктивно скатные (чердачные) крыши состоят из верхнего водонепроницаемого ограждающего слоя — кровли и поддерживающей ее системы несущих элементов — стропил и обрешетки.

Пересечение скатов крыш образует двугранные углы, из которых обращенные книзу называются разжелобками или ендовами, а обращенные кверху — ребрами. Верхнее ребро расположенное горизонтально, называется коньком.

Скатные крыши по форме в плане подразделяют­ся на односкатные, двухскатные (щипцовые), образующие на торцовых стенах фронтон или щипец, четырехскатные (вальмо­вые) со скатами к продольным и торцовым стенам. Скаты к торцовым стенам называют вальмами. Кроме этих наиболее рас­пространенных крыш, встречаются трехскатные, полувальмовые, шатровые, мансардные, многощипцовые, пирамидальные, куполь­ные, конические, сводчатые и многоскатные крыши.

Несущие конструкции скатных крыш могут быть из дерева, стали и железобетона в виде стропил, ферм и плит.

Стропильными конструкциями, или стропилами, называют несущий остов крыши совместно с обрешеткой. Основным элементом наслонных стропил являются наклонные одно-, двух- и многопролетные балки, располагаемые вдоль скатов. Помимо стропил применятся система прогонов, стоек, подкосов, лежней, распорок, ригелей.

В зданиях небольшой ширины и зданиях, имеющих внутрен­ние опоры, устраивают наслонные стропила (т.е. с промежуточными опорными стойками, возведенными на внутренних стенах, сводах или потолочных балках), основным элементом которых являются стропильные ноги, работающие на изгиб, как балки с наклонной осью. Стропильные ноги укладывают на подстропильные брусья (мауерлаты) и прогоны. Проантисептированные мауерлаты ук­ладывают на каменные стены с прокладкой под ними слоя толя на высоте не менее 40 см от верха чердачного перекрытия. Про­гоны через 3-5 м опираются на стойки, врубаемые нижним кон­цом в лежни, которые укладывают на внутренние опоры.

Стропильные ноги могут быть из досок, брусьев и бревен, в связи с чем (а также в зависимости от типа кровли) расстояние в осях стропил (шаг) колеблется от 1 до 2 м.

Во избежание сноса крыши ветром стропильные ноги не реже, чем через одну, крепят проволочной скруткой (Ø=4-6 мм) к заделанному в стену костылю (ершу) или к железобетонным элементам чердачного перекрытия. При большой длине стропильной ноги ей придают дополнительные опоры в виде опирающихся на лежень подкосов. Если длина стропильной ноги больше стан­дартных длин лесоматериалов, то ее проектируют составной.

Стропильная нога в направлении ребра крыши (называющая­ся диагональной или накосной) опирается в коньке на конько­вый прогон или прибоины. Имея значительную длину, она несет большие нагрузки и потому поддерживается дополнительными опорами в пролете в виде подкосов, стоек и шпренгелей.

Гражданские здания и их конструкции. Крыши и их классификация

Крыши и их классификация

Крыша – верхняя ограждающая конструкция здания, представляющая собой совокупность конструктивных элементов, завершающих здание сверху. Исходя из основного назначения крыша – защищает здание от атмосферных осадков в виде дождя и снега, а также от потерь тепла в зимнее время и перегрева в летнюю пору, она состоит из несущих конструкций, которые воспринимают нагрузки от элементов, лежащих выше защитной части. Крыша может быть украшением дома, она может полностью изменить его внешний вид – придать ему современный или старинный стиль, сделать его зрительно более высоким и воздушным или, наоборот, надежным и устойчивым.

Кровля (покрытие) — верхний элемент крыши, предохраняющий здания от всех видов атмосферных воздействий.

Конструкция крыши и выбор кровельного материала определяется на стадии проектирования и зависит от дизайна фасада здания и технологии настила кровли. Выбор вида кровли и конструкции крыши зависит от архитектурного решения, климатических условий, степени капитальности здания и условий его эксплуатации.

Классификация крыш

В зависимости от уклона скатов крыши бывают:

  • скатные (больше 10%);
  • плоские (до 2,5%).

По условиям эксплуатации плоские крыши бывают:

эксплуатируемые – террасы, которые используются для размещения на них спортивных площадок, мест отдыха, садов и т. д

По конструктивному решению крыши могут быть:

  • чердачные (раздельные), образующие между перекрытием верхнего этажа и крышей замкнутое пространство;
  • бесчердачные (совмещенные), объединяющие в одну конструкцию перекрытие верхнего этажа и кровлю. Из-за низких эксплуатационных качеств, применение таких крыш ограничено;
  • большепролетные плоские и пространственные покрытия;

В чердачных крышах пространство между несущей частью и покрытием, которое обгораживает помещение (чердак), используют для размещения разного инженерного оборудования (труб центрального отопления, вентиляционных коробов и шахт, машинного отделения лифтов). Для входа на чердак делают лестницу, двери или входные люки. Высоту чердака для движения по нему людей принимают не менее 190 см. Для освещения и проветривания чердака в крыше устраивают чердачные окна. Устройство чердака существенно увеличивает надежность и срок службы дома, но общая стоимость строительства повышается, потому что чердак не входит в число жилых помещений. В чердачном пространстве можно организовать мансарду, которая представляет собой жилую комнату, расположенную прямо под кровлей, а её стенами являются боковые поверхности крыши. Расстояние от венца до пола мансардного помещения должно быть не менее 1,5 м. Таким образом, все внутреннее пространство используется для жилья.

В бесчердачных (совмещенных) крышах несущие элементы служат перекрытием верхнего этажа здания. Бесчердачные крыши бывают вентилируемыми, частично вентилируемыми и невентилируемыми.

В большепролетных пространственных покрытиях тонкая плита оболочки работает преимущественно на сжатие, а растяжимые усилия рационально сосредоточены в контурных элементах, причем все эти элементы работают в разных плоскостях. Основными видами пространственных покрытий являются оболочки, складки и шатры висячие и пневматические.

По уровню теплоизоляции крыши бывают:

  • теплые;
  • холодные.

Наличие в конструкции чердака определяет крыши как теплые, так как его устройство обеспечивает теплоизоляцию, за счет воздушного пространства, образуемого поверхностью крыши, наружными стенами и перекрытием верхнего этажа. Чердак защищает здание от холода, обеспечивает проветривание и влагообмен различных элементов конструкции.

Холодные крыши без чердака строят, как правило, над неотапливаемыми строениями, сараями и другими хозяйственными постройками. В их функции входит лишь непосредственная защита от атмосферных осадков.

Виды и классификация крыш частных домов: примеры, фото

Завершающим элементом в обустройстве загородного дома становится крыша. От того, какая она будет, зависит не только внешний вид жилья, но и комфортность проживания в нем. Частный дом становится визитной карточкой владельца, говорит о его вкусах, предпочтениях, статусе, финансовом положении. А начинает он свою презентацию с крыши. Поэтому остановимся на разновидностях крыш и рассмотрим, в чем их особенности, чем они различаются и как сделать верный выбор.

Чтобы определиться с видом крыши, стоит вспомнить ее основные функции:

  • обеспечивает прочность и надежность здания;
  • защищает жителей от внешней среды: осадков, ветра, ультрафиолета, температурных перепадов, вредных веществ (выхлопных газов и пр.);
  • выполняет эстетическую функцию, способствует изменению образа дома.

Крыша покрывается кровельным покрытием, которое в ассортименте предлагает современный строительный рынок. Для каждого типа кровли подбирается соответствующий материал. Это может быть ондулин, подходящий для разных крыш. Или ондувилла, выгодно подчеркивающая оригинальность ломаных и сложных конструкций. Приобретение перечисленных кровельных материалов через официального представителя избавит вас от некачественного товара без гарантий.

Критерии классификации крыш

Все крыши делятся на два общих вида:

  • 1. Плоские. С углом наклона 3-15°, что мало для соскальзывания снега. В России в частном строительстве используется редко.
  • 2. Скатные. Уклон поверхности составляет более 10-15°. Это удобно для самоудаления осадков с крыши, повышает устойчивость к ветру. Форма скатной крыши образовывается стропильной системой или фермой. На стропила укладывается обрешетка, которая становится основанием для кровли, а также придает конструкции жесткость.

Выделяют еще некоторые критерии классификации крыш:

  • 1. По архитектурно-конструктивному решению: делятся на чердачные и безчердачные. Чердачные просты в возведении и позволяют провести ремонт, не заменяя полностью всю кровлю. Безчердачные, иначе мансардные, крыши придают дому оригинальность, но уменьшают полезную площадь чердачного помещения. К тому же процесс сооружения очень сложен и требует привлечения специалиста.
  • 2. По углу наклона ската.
  • 3. По материалу изготовления.

Общими характеристиками скатных конструкций считаются:

      • простое самоудаление осадков;
      • качественная теплоизоляция;
      • высокая устойчивость к ветровым нагрузкам;
      • возможность обустройства дополнительного полезного помещения. Это может быть чердак или мансарда, которые используются как дополнительная жилая площадь или хозяйственное помещение.

Стропильная система

Стропильная система кровли обеспечивает защиту жителей дома от природных условий. Существуют особенности системы под каждый тип крыши, но есть и общие требования, которым она должна отвечать:

      • прочность и жесткость: обеспечивает устойчивость крыше;
      • небольшой вес: обычно для строительства стропил используют дерево (хвойное, не ниже 1 сорта) или металл – при большом весе кровли;
      • высокое качество материала.

Конструктивные элементы стропильной системы изображены на схеме внизу.

По типу конструкций стропильные системы бывают:

      • наслонные: стропила внизу опираются на мауэрлаты, вверху на стойки;
      • висячие: опираются на мауэрлаты на фасадах несущих стен;
      • шпренгельные (фермы).

Особенности системы относительно каждого типа крыши рассмотрим дальше.

Угол наклона крыши

Угол и форма ската подбираются в зависимости от трех условий:

      • уровня осадков в регионе: больший угол ската позволяет сходить большему количеству осадков;
      • материала;
      • дизайнерского решения: крыша выполняет не только определенные задачи, но и играет декоративно-эстетическую роль в экстерьере здания.
Читать еще:  Как сделать каркас крыши своими руками

Особенности расчета угла наклона:

      • оптимальный показатель – 20-45°;
      • 45-60° подходит для регионов со снежной зимой, уменьшая оледенение и позволяя снегу плавно спадать;
      • 9-20° характерны для мест с сильными порывами ветра, такой угол снижает парусность;
      • 3-5° станут отличным вариантом для южных регионов, крыша меньше нагревается.

Плоская крыша

Обычно плоская крыша используется в регионах с малым количеством осадков, а также для перекрытия промышленных зданий и многоэтажных домов. Однако в последнее время все более популярен стиль модерн, хай-тек и минимализм, что дает вторую жизнь такому типу.

Особенности проектирования

Плоская кровля бывает нескольких видов:

      • эксплуатируемая: служит основой для устройства спортивных площадок, террасы, газонов и пр.;
      • неэксплуатируемая: выполняет только защитную функцию, не пригодна для перемещения нескольких людей;
      • инверсионная: теплоизоляционный слой укладывают вверху, а гидроизоляцию прячут под него – такое размещение позволяет продлить срок использования покрытия и кровли.

Угол уклона

Уклон крыш такого типа составляет до 3°.

Особенности монтажа

При укладывании плоской крыши важно соблюдать хотя бы минимальный уклон – для схода воды и осадков. Причем необходимо его создавать правильным выполнением подсыпки из шлака или керамзита, а не только покрытием.

Достоинства и недостатки

Несмотря на редкость использования, у плоских крыш есть преимущества:

      • позволяет устроить площадку для отдыха, использовать в качестве террасы;
      • возможно размещение оранжереи, зимнего сада;
      • можно установить ветрогенератор или другие приспособления, увеличивающие степень комфортности и экономической выгоды для проживающих в доме;
      • малая площадь позволяет сэкономить на кровельном материале;
      • обеспечивает простой монтаж и обслуживание;
      • она безопасна.

Недостатки этого вида обуславливают ее низкую популярность:

      • постройка в виде стандартного прямоугольника архитектурно не выразительна;
      • есть повышенные требования к гидроизоляции кровли;
      • кровельная система требует укрепления в регионах с повышенным количеством снега;
      • крыша накапливает осадки;
      • необходимы правильные расчеты нагрузки на стены при монтировании, иначе конструкция деформируется.

Популярные виды крыш частных домов

Конструктивные решения крыш в России значительно многообразнее, чем на Западе. Связано это с особенностями климатических условий: долгие зимы и большое количество осадков предъявляют повышенные требования к прочности кровельных конструкций, их способности выдерживать нагрузки, самоочищаться от выпавших осадков.

Наиболее общее деление крыш осуществляется на два вида: плоские кровли и скатные.

Плоские крыши — самый простой вид. Угол наклона такой конструкции составляет 3–15 °, в осенне-зимний период этого не всегда достаточно для самостоятельного соскальзывания снега. В России в частном малоэтажном жилом строительстве такой вид кровельных конструкций практически не используется, но на западе они распространены.

Плоские кровли предпочтительнее делать в гаражах, технических или хозяйственных постройках. Иногда к таким конструкциям прибегают, когда ставится цель оборудовать на крыше зону отдыха – террасу, мини-сад или спортплощадку.

Скатные кровли предполагают наличие уклона поверхности, достаточного для самоудаления осадков: обычно он превышает 10–15°. Наклон также влияет на сопротивление конструкции ветрам и степень нагрева кровельного материала под воздействием солнечных лучей, повышая температуру внутри чердачного помещения.

Виды скатных кровельных конструкций

Скатные крыши имеют перед плоскими ряд преимуществ: с них без задержек стекает дождевая вода и соскальзывает снег, они обеспечивают лучшую теплоизоляцию, под ними можно оборудовать дополнительные полезные помещения – чердак или мансарду. Читайте также: как утеплить крышу мансарды.

У каждого вида скатных кровель есть свои недостатки и достоинства, но объединяет их высокая степень самоудаления снега с поверхности и способность противостоять ветровым нагрузкам.


depositphotos

Односкатная

Представляет собой плоское верхнее перекрытие дома, расположенное с наклоном 15–30°. Передние и задние стены здания делаются разной высоты, на них укладывается перекрытие. Применение такой конструкции оправдано в зонах с сильными ветрами, если расположить дом нижней частью кровли к подветренной стороне.

Проектирование односкатной крыши несложное, а постройка не занимает много времени и средств. Но при монтаже конструкции нужно учитывать:

  • хорошую теплоизоляцию такой кровли обеспечить сложнее;
  • обязательно обустройство вентиляционного продуха.


depositphotos

Двухскатная

Крыши этого типа наиболее распространены, они привычны для большинства жителей средней полосы России. Представляют собой две плоскости (скаты), наклоненные в противоположные стороны (оптимальная величина уклона – 45°). Скаты могут быть симметричными или асимметричными.

Подкровельное пространство двускатной крыши оборудуется под чердак или мансарду. В последнем случае нередко скаты делают ломаными, чтобы увеличить полезную площадь мансардного помещения.

Правильно спроектированная двускатная крыша имеет достаточный запас прочности против ветровых или снеговых нагрузок, а ее вес равномерно распределяется по периметру несущих стен.

Вальмовая

Вальмовая крыша – это четырехскатная конструкция с верхними плоскостями разной формы: два треугольных (вальмы) и два трапецевидных. Скаты одинаковой формы располагаются с противоположных сторон, при взгляде сверху кровля напоминает конверт.

Стропильная система вальмовой крыши сложнее, чем двускатной, но по техническим параметрам она прочнее и устойчивее за счет отсутствия вертикальных фронтонов и уменьшения ветровой нагрузки, а по внешнему виду гораздо привлекательней.


depositphotos

Полувальмовая

Она представляет собой одну из разновидности вальмовой крыши, когда треугольные скаты занимают небольшую часть фронтона, нависают над ним. Поэтому фронтон в таких крышах имеет не треугольную, а трапецевидную форму, а вальмы над ним играют скорее декоративную роль. Это голландский вариант полувальмовой крыши.

Другая разновидность, называемая датской, имеет вверху вместо маленьких вальм часть фронтона, а внизу – трапецевидный скат. По техническим характеристикам эти виды крыш равноценны вальмовым, но превосходят их по декоративности.


depositphotos

Шатровая

Это еще одна разновидность вальмовой крыши, у которой все четыре ската одинаковые – треугольной формы и напоминают шатер.
Используется в том случае, если периметр дома имеет форму квадрата или многоугольника с равными сторонами. Степень устойчивости у шатровых кровельных систем не менее высокая, чем вальмовых.


depositphotos

Многощипцовая

По-другому ее можно назвать многоскатной кровлей. Строят многощипцовые конструкции в случае, если дом имеет сложную форму, скомбинированную из нескольких геометрических фигур.

Спроектировать и смонтировать стропильную систему такой крыши непросто, но внешний вид выделяет здание из ряда других.
Множество конструктивных элементов кровли: ендовы, разные по форме и размерам скаты, ребра должны гармонично соединяться и обеспечивать герметичность конструкции на стыках.

Купольная комбинированная

Этот вид – комбинация в одном образце почти всех предыдущих вариантов кровель с добавлением куполов над декоративными башенками.

Состоит из множества элементов, подходит для любителей оригинальных архитектурных форм и дизайнерских изысков. Монтаж таких конструкций сложен, а обслуживание трудоемко.

Перечисленные виды крыш относятся к основным кровельным конструкциям, используемым в современном частном малоэтажном строительстве.

Виды бесчердачных крыш. Конструктивные решения раздельных и совмещенных бесчердачных крыш

III. Бесчердачные крыши (покрытия) из однослойных панелей, выполненных из легких или ячеистых бетонов; Кровля — рулонная четырехслойная, причем первый слой гидроизоляции выполняют в заводских условиях во избежание увлажнения конструкции при транспортировании, складировании и монтаже. IV. Бесчердачные крыши из многослойных комплексных панелей, состоящих из двух железобетонных панелей с применением эффективного теплоизоляционного материала между ними; Трехслойные панели совмещенных бесчердачных крыш изготовляют в едином технологическом цикле или комплектуют па заводе из двух тонкостенных ребристых плит и утеплителя между ними. V. Бесчердачные крыши с несущими панелями из тяжелого бетона с укладкой по ним утепляющих панелей или плит из эффективных материалов.VI. Бесчердачные крыши построечного выполнения многослойной конструкции с засыпным утеплителем и стяжкой под кровлю из рулонных материалов.

Конструктивные элементы чердачных сборных железобетонных крыш. Их классификация по способу удаления воздуха из системы вытяжной вентиляции через конструкцию крыши, в зависимости от вида и способа гидроизоляции чердачного покрытия

Крыши из сборных железобетонных панелей бывают неэксплуатируемые и эксплуатируемые, бесчердачные и чердачные. Сборные железобетонные крыши устраивают шести типов: 1 — чердачные с гидроизоляцией мастичными или окрасочными составами (безрулонная кровля) (рис. 14, в, г), 2 — чердачные с кровлей из рулонных материалов; 3 — бесчердачные из однослойных панелей, выполненных из легких или ячеистых бетонов; 4 — бесчердачные из многослойных комплексных панелей, состоящих из двух железобетонных панелей, между которыми уложен эффективный теплоизоляционный материал; 5 — бесчердачные с несущими панелями из тяжелого бетона, по которым уложены плиты из эффективных утепляющих материалов; 6 — бесчердачные построечного исполнения многослойной конструкции с засыпным утеплителем и стяжкой под кровлю из рулонных материалов.

Особенности конструктивных решений холодного, теплого и открытого чердака

КОНСТРУКТИВНЫЕ РЕШЕНИЯ КРЫШ С ХОЛОДНЫМ ЧЕРДАКОМ

Чердачные крыши с холодным чердаком имеют утепленное чердачное перекрытие, неутепленные тонкостенные железобетонные кровельные и лотковые панели, железобетонные опорные элементы, однослойные фризовые панели.

Железобетонные элементы чердачного покрытия (кровельные и лотковые панели) рекомендуется проектировать с опиранием по двум сторонам. Кровельные панели опираются на наружные фризовые и лотковые панели. Лотковые панели, расположенные в средней зоне чердака, закрепляются к опорным рамам, устанавливаемым вдоль поперечных осей здания.

Для опирания кровельных панелей при ненесущих наружных стенах в плоскости фризовых панелей устанавливаются железобетонные балки, опирающиеся на расположенные вдоль поперечных осей здания опорные рамы. Опирание лотков на опорные рамы и кровельных панелей на уступ наружных фризовых панелей и лотковые панели фиксируется сваркой закладных элементов.

Фризовые панели проектируются неутепленными с отверстиями для вентиляции пространства чердака наружным воздухом. Отверстия могут иметь в вертикальном разрезе ступенчатый профиль и (или) защитную металлическую сетку с ячейками. По плитам чердачного перекрытия выполняется пароизоляция, например, из полиэтиленовой пленки, рубероида на мастике и т.п. В качестве теплоизоляции чердачного перекрытия применяются плитные негорючие утеплители, например, минераловатные плиты, изделия из стеклянного волокна, экструдированный пенополистирол, плиты из вспененного стекла (табл. 4). Учитывая горючесть пенополистирола, его использование возможно только при обязательном устройстве поверх утеплителя цементно-песчаной стяжки толщиной не менее 50 мм.

Читать еще:  Устройство конька крыши из профнастила

КОНСТРУКТИВНЫЕ РЕШЕНИЯ КРЫШ С ТЕПЛЫМ ЧЕРДАКОМ

В состав крыш с теплым чердаком входят утепленные кровельные, лотковые и фризовые панели, неутепленные чердачные перекрытия, железобетонные опорные конструкции кровельных и лотковых панелей. Конструкции опирания железобетонных элементов покрытия выполняются аналогично узлам крыш с холодным чердаком. Фризовые панели проектируются утепленными без вентиляционных отверстий. Для естественного освещения чердака на отдельных участках фризовых панелей могут предусматриваться остекленные проемы.

Чердачное пространство обогревается теплым воздухом, который поступает из вытяжной вентиляции здания. Вентиляционные блоки всех этажей не пересекают покрытие, а выводятся на чердак и завершаются в чердачном пространстве бетонными оголовками высотой 600 мм. Удаление воздуха из чердачного пространства осуществляется через общую вытяжную шахту – одну на каждую секцию здания. Высота вытяжной шахты, устанавливаемой, как правило, в средней зоне чердака, принимается не менее 4,5 м от уровня чердачного перекрытия. Чердачное пространство посекционно разделяется стенами на изолированные отсеки; двери, размещенные в этих стенах, должны иметь уплотненные притворы.

Эксплуатируемые зеленые кровли

Сориентированная на благоустройство компания предлагает разные типы зелёных кровель:
1. Преобладание травяного и растительного покрова свойственно экстенсивным зелёным кровлям. С подобным выбором удаётся избежать чрезмерных трудностей в уходе за естественным покровом из живой зелени, и без ограничений наслаждаться доступом на крышу. А чтобы кровля подобного типа не страдала от температурного дисбаланса и недостатка влаги, в качестве покрытия из растений выбирают седумы, камнеломки и прочие газонные травы.
2. Всем желающим украсить верх здания полноценным садом, подойдут интенсивные зелёные кровли. В подобном варианте, крыша покрывается кустарником и другими растениями небольших размеров, среди которых могут быть даже деревья.

Затруднения в организации зелёных кровель

Украсить здание и собственную жизнь зелёным оазисом на крыше вполне реально, если принять к сведению индивидуальные особенности конструктивно-эксплуатационных обстоятельств:
1. Учитывая высокую влажность подобного покрытия, не обойтись без применения основы из материалов, устойчивых к водной среде, но, в то же время, характеризующихся низким влагопоглощением. С целью сохранения теплоизоляционных свойств и прочности материалов, приходится учитывать многократность промерзания и способность влаги разрушать структуру утеплительных материалов.
2. Ввиду высокой нагрузки под тяжестью почвенного и растительного слоя, необходимо основательно потрудиться над укреплением несущих конструкций, которым также придётся выдерживать испытания ветром и эксплуатационными нагрузками.

3. Продлить время службы подобной кровли не удастся без адекватного противодействия микроорганизмам, агрессивным химическим средам и разрушительному действию корневых систем.
4. Для возможности выполнения ремонтных работ в будущем, нужно убедиться в надёжности гидроизоляции ещё до установки зелёной кровли.

Способы избавления от всех проблем

Над выполнением поставленных задач, когда эксплуатируемая зелёная кровля радует надёжностью и долговечностью, основательно потрудились разработчики компании-резидента Бельгии Greenskin DVMH, удивившие мировую общественность конструктивной системой запатентованных модулей (Greenskin Box®). В этом случае решение приходит с лёгкими лотками компактного размера (40×40 см), удивительно легко и просто соединяющихся в конструкцию единого покрытия. Находка бельгийского производства открывает большие возможности гармоничных соединений и комбинаций из этих самых лотков и других систем, без которых не обходится монтаж зелёных кровель.

Мастерским применением модуля Greenskin Box® решается задача быстрого водоотвода, устраняющего разрушительные действия чрезмерного количества осадков. А ещё — это конструктивное решение поможет в обеспечении резервного запаса влаги, спасающего растительность в засушливые периоды. Умело пользуясь системами крепления множества модулей, удаётся создать оригинальные площадки на кровле, которые легко выдержат испытания ветром и иными нагрузками коварной погоды. Опоры Buzon являются идеальным решением для организации зеленой кровли.

Большие возможности планирования

Решения, позволяющие воплотить самые сложные требования и капризы заказчика, выполняются через мастерство планировочных решений на любой вкус, открывающих неограниченное разнообразие вариантов, оживающих лужайками ароматной зелени, либо тенистыми садами. При желании эксплуатировать кровлю в соответствии с собственными представлениями об удобстве, красоте и надёжности, запатентованное решение Greenskin Box® используется по принципу присоединения пазлов.

Даже в готовом виде, насыщенная влагой и зеленью, конструкция не будет весить больше 60 кг. Лёгкость и компактность модулей открывает большие возможности формирования крыш самых разных конфигурацией, выполненных в соответствии с жёсткими требованиями качества и оперативности. Посредством трёх конструктивных элементов, позволяющих произвести размещение на трёх уровнях, сюрпризом озеленения удивят не только новые конструкции, так и старые, уклон которых не превысит 12 градусов. При этом, многообразие конструктивных решений и комбинаций с прочими системами крыш, ограничивается только фантазией заинтересованных лиц.

Неоспоримые преимущества

Пользуясь вышеназванной модульной системой, удаётся извлечь целую массу преимуществ:

  • Ввиду горизонтального направления дождевых потоков, можно не опасаться сползания грунтов.
  • Лёгкость и оперативность монтажа не зависит от погодных условий и времени года.
  • Доступность технического обслуживания, обустройства гидроизроляции, замены зелёных насаждений (без демонтажных работ).
  • Технические характеристики высокоплотного полиэтилена, не затрудняют подрезание лотков уже на месте сборки.
  • Хорошо продуманная форма лотков способствует резервному сбору нужного количества влаги.
  • Устойчивость к ветровым и эксплуатационным испытаниям обусловливается гарантированной прочностью на отрыв.
  • Возможность совмещения с иными покрытиями, использующимися в обустройстве крыши.

Ввиду того, что эксплуатируемая зелёная кровля нуждается в прокладке коммуникаций и поливных систем, в креплении лотков делается ударение на опоры BUZON, способствующие обустройству технического пространства, отделяющего гидроизоляционный слой от зелёного покрова на 20-960 мм. Через облегчённость доступа персонала также обеспечивается возможность контроля и ремонтных работ. Посредством данной «подушки» удаётся предотвратить прорастание корневых систем, повысить коэффициент задержания естественных осадков и попадания излишков влаги на гидроизоляционный слой.

Перейдите по ссылке, если Вам интересны преимущества системы Greenskin.

Виды мансардных крыш — особенности и требования к конструкции

Мансардой называют помещение чердака, расположенное под крышей дома, которое оборудуют и используют в качестве жилого пространства. С легкой руки французских архитекторов проекты, которые позволяют рационально распорядится подкровельным пространством, вошли в моду и остаются популярным, а также выгодным в экономическом отношении строительным решением. В этой статье мы разберемся, какие виды мансардных крыш существуют, в чем преимущества и особенности использования разных типов конструкций.

Конструктивные решения

Оптимальным вариантом является включение мансарды в дизайн-проект дома до начала строительных работ. Однако, чаще случается так, что переоборудование чердачного помещения происходит после нескольких лет эксплуатации, когда возникает необходимость увеличить полезную жилую площадь. Опытные строители утверждают, что под мансарду можно приспособить любую кровельную конструкцию, но не каждая переделка будет рациональной. Для оборудования жилого мансардного помещения подходят следующие варианты крыш:

    Односкатные. Кровли односкатного типа представляют собой одну плоскость, расположенную наклонно за счет разной высоты стоек стропильного каркаса или стен. Эту разновидность редко используют для строительства мансарды из-за того, что разница между длиной стен должна составлять более 2,5 м. Скат большой крутизны требует усиления стропильного каркаса и увеличивает затраты на кровельный материал.

Важно! Разрабатывая дизайн дома, нужно заранее определиться с характером использования подкровельного пространства. Так как оборудование мансарды увеличивает нагрузку на фундамент, требует усиления стропильной конструкции и несущей способности стен. Опытные мастера утверждают, что мансардная кровля обходится дороже обычной, однако, дополнительные квадратные метры с лихвой окупают вложенные средства.

Стропильный каркас

Основное отличие мансардных крыш от обычных заключается в изменении стропильного каркаса, на который опираются скаты. Так как конструкция такого типа имеет большой вес, к нему предъявляются повышенные требования. На стропильную систему ложится нагрузка от кровельного материала, выпадающего снега, балок перекрытия и пола мансарды, поэтому все элементы каркаса изготовляют из прочного дерева. Различают следующие виды конструкций:

    Висячая. Висячими называют стропильные каркасы, в которых стропила опираются только на коньковый прогон и мауэрлат, уложенный на несущие стены. Чтобы погасить распирающую нагрузку на стропила, возникающую при использовании такой системы, монтируют верхние и нижние затяжки. Если длина ската превышает 4 метра, в нижней части стропильные ноги подпирают стойками или подкосами, предотвращающими провисание. Достоинство висячего стропильного каркаса в том, что все элементы располагаются в неиспользуемых частях мансарды, поэтому в ней остается много свободного места.

Обратите внимание! Существует дизайн-проекты мансардных крыш со стропильными конструкциями висячего и наслонного вида. Чтобы освободить пространство, элементы каркаса смещают в стороны, используя как основу для облицовки стен, а ригель для обшивки потолка. Некоторые архитектурные стили позволяют использовать стойки и балки в качестве элементов декора, являющихся неотъемлемой частью выбранного стиля.

Требования к конструкции

Мансарда является дополнительным жилым помещением в доме, а потому ее сооружение жестко регламентируется строительными нормами, без соблюдения которых она будет называться чердаком. Чтобы использовать подкровельное пространство для размещения дополнительной спальни, детской, кабинета или сада, оно должно соответствовать следующим критериям:

    Минимальная высота от пола до потолка в жилой мансарде согласно санитарным нормам должна составлять не менее 2,3 м, то есть расстояние между полом и коньком крыши будет составлять 2,5 м или более.

Важно! В качестве кровельного материала для мансардных крыш используют покрытия, обладающие легким весом. Популярностью у кровельщиков пользуется металлочерепица, ондулин и рулонные материалы, гибкость которых позволяет без труда перекрывать ломанные скаты мансардных крыш.

Мансардная кровля вносить «изюминку» в дизайн дома, делает его запоминающимся и самобытным, без серьезных затрат увеличивая жилую площадь.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
