Доводчик дверной для пластиковых дверей может оказаться полезным дополнением не только для конструкций, находящихся на улице, но и тех, которые установлены в помещении. Доводчик обеспечит плавное закрывание двери без лишнего шума, не позволит образоваться сквозняку из-за беспечности тех, кто бросает дверь открытой. Кроме этого, устройство не позволит конструкции открываться от порывов ветра, других нежелательных факторов. Установить его при желании можно самостоятельно.

Что нужно знать об устройстве?

Устройство дверного доводчика несложное. Он не имеет большого количества сложных механизмов, и действие его основывается на накоплении энергии при открывании двери и расходе ее на прижим полотна к коробке. Чаще всего достигается это при помощи пружины, реже используется гидравлический контур. В этом случае механизм имеет реечную конструкцию, большую прижимную силу и стоит дороже. Принцип работы доводчика дверей с гидравлическим контуром следующий:

• Рычаг имеет специальную шестеренку, расположенную на его оси; когда дверь открывается, она проворачивается, и поршневая часть конструкции сжимает пружину.
• Когда воздействие на дверь прекращается, пружина начинает постепенно возвращаться в изначальное состояние, толкает поршень, шестеренка вращается, и рычажный механизм плавно закрывает дверь.

Какой доводчик выбрать для пластиковой двери

Для того чтобы устройство работало плавно, оно оснащается полостями и каналами, которые заправляются маслом. Плавность зависит от внутреннего просвета каналов, который можно регулировать.

Какой доводчик выбрать для пластиковой двери

Выбор доводчика для двери зависит не только от того, какой механизм вы хотите и на какую сумму рассчитываете, но и от массы и конструкции самой системы. Для тяжелых и массивных дверей требуются надежные доводчики, способные сдвинуть большую массу, для легкой межкомнатной можно обойтись несложным пружинным механизмом.

Другие виды доводчиков

Кроме рассмотренного устройства, существуют и другие варианты устройств. Прежде чем сделать выбор для своего помещения, необходимо изучить, какие бывают доводчики для дверей, чем они отличаются, и какой принцип действия имеют.

Кроме гидравлического, который обычно можно увидеть на подъездных тяжелых дверях, часто используется доводчик с кулачковым механизмом. На оси такого устройства расположен специальный кулачок, он имеет сложную форму и оснащается роликами с двух сторон. Когда дверь открывается, элемент сжимает пружину, а при закрывании пружина возвращается в исходное положение, проворачивает кулачок и прижимает дверное полотно к коробке. Механизм можно регулировать, меняя геометрию кулачка. Этот тип доводчика можно разместить скрыто, что позволяет использовать его внутри помещений и не портить их внешний вид.

Решая, какой выбрать доводчик двери, можно обратить внимание и на следующее устройство: шарнирный доводчик с рычажной тягой. От других он отличатся тем, что оснащен тягой из двух колен и шарниром. Это простое и надежное устройство, которое подходит для многих типов дверей. Регулировать устройство также можно; к минусам можно отнести только заметность системы, поскольку скрыть ее от глаз не получится.

Интересным может быть и доводчик, обладающий слайдерной системой. Каналы такого прибора скользящие, рычаг нажимает ролики, перемещение которых незаметно, так как они находятся в специальном корпусе. Это удобное и эстетичное решение для жилых помещений. Доводчик не привлекает к себе внимание, не портит внешний вид интерьера.

Какой доводчик выбрать для пластиковой двери

Как правильно выбрать?

Решая, какой доводчик выбрать для пластиковой двери, нужно учесть несколько параметров, как устройства, так и самой конструкции:

• Доводчики отличаются по способности выдерживать нагрузку. Брать лучше, ориентируясь на максимальные показатели. Например, если масса двери около 70 кг, покупать нужно доводчик не меньше, чем ЕN-4.
• Учтите особенности монтажа устройства, посмотрите, есть ли место для его размещения на вашей дверной конструкции.
• Если двери очень тяжелые, можно установить два доводчика в верхней и нижней части полотна.
• Установка доводчика на пластиковую дверь – не всегда легкая задача, по этому можно поинтересоваться в магазине, предоставляется ли услуга по монтажу.
• Не стоит покупать слишком большое устройство на маленькую, не тяжелую дверь, оно затруднит ее отпирание, сделает использование полотна неудобным.
• Если устройство будет установлено в неотапливаемом помещении, обязательно узнайте, можно ли использовать в нем выбранную вами модель. Не все доводчики для пластиковых дверей хорошо переносят холодную погоду и могут отказать в самый неподходящий момент.

к содержанию ↑

Как установить устройство?

Знание того, как правильно установить доводчик на пластиковую дверь, может пригодиться не только при самостоятельной установке, но и для контроля за работой специалистов, так как не все фирмы выполняют свою работу добросовестно.

Чаще всего решают купить доводчик на пластиковую дверь именно реечный гидравлический. Он небольшой, легок в обслуживании, подходит для большинства конструкций и легко устанавливается. Схема установки зависит от того, в какую сторону открываются двери. Если полотно открывается в ту же сторону, где размещен доводчик, потребуется закрепить его на дверном полотне, а рычаг к раме. Если дверь, наоборот, открывается наружу, корпус крепится к стене, а рычаг – к полотну. Следите за тем, чтобы винты устройства смотрели на петли двери.

Как установить доводчик на пластиковую дверь, гадать обычно не требуется, так как большинство производителей вкладывает в коробку с устройством инструкцию по его установке и настройке. Кроме этого, прилагается шаблон, который помогает разметить дверь под крепежи. Доводчик обычно прикручивается, и этим ограничивается его монтаж. После монтажа нужно проверить, как будет работать дверь, при необходимости доводчик настраивают. Важно, чтобы устройство было расположено ровно и смотрело нужную сторону.

Как установить доводчик на дверь

Установка доводчиков различных типов

Доводчик, установленный на двери, позволяет сэкономить тепло в помещении, продлить срок эксплуатации замков и снизить уровень шума при захлопывании. Существуют разные типы доводчиков, которые можно ставить на металлические и металлопластиковые двери. Применяют такие конструкции на входных дверях жилых, общественных помещений (например, в подъездах), а также в коммерческих зданиях.

Перед тем, как установить доводчик на дверь, необходимо изучить правила выбора устройства, особенность конкретного типа конструкции и общие рекомендации по настройке.

Как поставить доводчик на дверь

Прежде, чем произвести установку доводчика на дверь или калитку, нужно правильно выбрать модель. Устройства имеют разную степень усилия, поэтому предназначены для полотен различного веса. Универсальная классификация включает 7 категорий. Чем меньше класс доводчика, тем для более слабых и легких дверей он предназначен.

Помимо класса (мощности), необходимо обращать внимание на наличие дополнительных функций. Установленный в металлическую, деревянную или пластиковую дверь механизм может иметь функцию фиксации в открытом положении полотна или отдельную функцию торможения движения при усилии. Любая модель обеспечивает плавное закрытие двери и его герметичную фиксацию без щелей и зазоров.

Типы доводчиков

Наибольшей популярностью пользуются два вида механизмов плавного закрытия дверей:

• с рычажной тягой;
• со скользящим каналом.

Первый тип – чаще используемый. Поэтому в данной статье приведем примеры именно такой конструкции механизма. Доводчики со скользящим каналом монтируются аналогичным образом, отличаясь лишь внутренним оснащением и принципом действия.

На пластиковую, деревянную и металлическую дверь устанавливается стандартный тип устройства верхнего крепления. Если же полотно полностью стеклянное (например, в офисах или в торговом центре), ставится напольный механизм. Он компактен, практически не заметен глазу, позволяет обезопасить стеклянные двери от сильного захлопывания и удара.

Каждый дверной доводчик имеет проверенную и универсальную конструкцию, включающую встроенную пружину и масляный амортизатор. Работает система без подключения к сети, полностью автономно. При аккуратном использовании не требует обслуживания на протяжении всего срока эксплуатации.

Перед выполнением самостоятельной установки и регулировки дверного доводчика необходимо убедиться в целостности и исправности замков и петель. Монтаж системы плавного закрытия на входную дверь, независимо от размеров полотна, должен осуществляться только при отсутствии перекосов, щелей, сбоев в работе запирающего механизма. В ином случае вся система может работать неправильно.

После обслуживания дверей можно приступать к непосредственной установке.

Особенности установки доводчиков на дверь

Стандартная и верхняя установки используются для монтажа на металлическую, пластиковую и деревянную дверь в зависимости от стороны открытия полотна. Стандартный монтаж применяется, когда происходит открытие «на себя». Это значит, что закрепить корпус устройства плавного закрытия нужно на самом полотне. Крепление рычага осуществляется на створке выше.

Верхний монтаж используется для полотен, которые открываются «от себя». Корпус механизма плавного закрытия нужно устанавливать на дверную коробку, а крепление рычага – на само полотно (рычагом в сторону открытия).

Помимо верхнего и стандартного типа, используется параллельная установка доводчиков дверей. Она рекомендуется только в том случае, если дверное полотно расположено слишком близко к стене, и корпус устройства не позволяет крепить по стандартной схеме. Нередко в помещениях встречаются низкие потолки, что также не позволяет повесить корпус на коробке сверху. Особенность параллельной установки заключается в фиксации рычага напротив стены над дверным полотном (не на боковой, а на нижней части коробки). В базовые комплектации устройств плавного закрывания не входит кронштейн, предназначенный для параллельного крепления. Он приобретается отдельно за небольшую стоимость.

Самостоятельная установка и регулировка доводчика

Перед тем, как установить и отрегулировать дверной доводчик, необходимо убедиться в наличии нужного инструмента. Вам понадобится:

• отвертка;
• шуруповерт;
• карандаш или маркер для разметки;
• рулетка;
• молоток (необязательно);
• уровень для выравнивания в плоскостях (при желании).

Многие модели доводчиков укомплектованы шаблонными схемами с указанием расположения точек крепления. Рисунки выполнены в натуральную величину, поэтому достаточно приложить схему к двери, правильно расположить по уровню и отметить маркером точки сверления для вкручивания корпуса механизма. При этом инструкция для самостоятельной установки продублирована для каждой стороны открывания.

Использовать уровень необязательно, так как шаблоны обычно имеют горизонтальную ровную линию, которую необходимо совместить с верхней кромкой полотна. А вертикальную линию, если она есть, с линией оси петель. На одной схеме сразу размещается и изображение корпуса, и монтажных креплений кронштейна для рычага.

Если подобного рисунка в комплекте нет – его всегда можно найти в Интернете по конкретной модели механизма плавного закрывания двери. Важно распечатать изображение в стандартном размере, чтобы рисунок был в натуральную величину.

Как только вы приложили схему и сделали отметки в нужных точках крепления, можно приступать к сверлению отверстий. В базовом комплекте к детали предусмотрены заводские крепежи. Для деревянных полотен используются шурупы длиной в несколько сантиметров, а для металлических – специальные заклепки. В деревянном основании не нужно производить предварительное сверление.

Не бойтесь повредить сверлом металлопластиковый или металлический профиль. Это никак не повлияет на эксплуатационные свойства.

Прикладывая корпус и кронштейн крепления рычага к отмеченным точкам, закрепляем детали заводскими шурупами или другими элементами, используя инструмент. Корпус и рычаг не соединены между собой в упаковке, поэтому после их монтажа нужно зафиксировать сам рычаг. На этот момент стоит обратить особое внимание, так как крепление может осуществляться в разных точках, что влияет на тяговую силу. Само соединение выполняется просто. На корпусе сверху или снизу (в зависимости от расположения тяги) имеется выступ, на который надевается рычаг с усилием.

Следует выбрать, как расположить рычаг в отношении тяги. От этого зависит, насколько сильной будет тяга в последней стадии закрывания. Если нужно, чтобы дверь захлопывалась, рукав рычага от тяги должен образовывать с корпусом угол в 90 градусов. Для плавного закрытия рукав рычага от тяги немного смещают в сторону. Настройку выполнить также легко – для этого укорачивается или удлиняется одна из частей рычага при помощи встроенного винта (ослабили, укоротили/увеличили в длине и снова закрутили).

Справиться с такой конструкцией несложно, так как механизм предназначен для самостоятельного монтажа и дополнен детальной визуализированной инструкцией. Варианты установки зависят только от того, с какой стороны поставить корпус механизма. По описанной выше схеме монтируются доводчики и со скользящим каналом. Вместо подвижного рычага в нем установлена единая планка, которая двигается в корпусе канала (вместо кронштейна тяги).

УСТАНОВКА ДВЕРНОГО ДОВОДЧИКА

НАШИ ПРЕИМУЩЕСТВА

1. Квалифицированный сервис.

2. Собственный магазин замков.

3. Реальное время прибытия специалиста на адрес.

4. Сертификаты качества на все виды замков.

5. Гарантия на замки и работу от 1 до 3 лет.

6. Квитанция строгой отчётности по результатам выполненных работ.

7. Большой выбор замков у специалиста на любой бюджет.

8. Специалисты имеют все необходимые допуски и лицензии.

9. Работаем с 2005 года по Санкт-Петербургу и Москве

10. Скидки на работу Пенсионарам, Ветеранам ВОВ, Студентам, Новоселам

Установка доводчика на дверь в Санкт-Петербуге и Москве

Чтобы двери закрывались автоматически и никогда не оставались нараспашку, мы предлагаем вам качественные и современные доводчики с надежной гидравлической системой и доступной стоимостью. Наши мастера могут установить доводчики на пластиковые и металлические двери любого образца вне зависимости от стороны открывания с гарантией качества!

Установка дверного доводчика: какие механизмы мы предлагаем

Основным элементом доводчика является пружинный механизм, толкающий рычаг. В зависимости от способа передачи усилия с пружины на рычаг выделяются два типа механизмов:

• С рычажной тягой. Рычаги в них расположены перпендикулярно поверхности створки двери и напоминают шарнирное соединение. Открытая конструкция смотрится не всегда эстетично, но отличается надежностью. Открываются двери с рычажной тягой ощутимо тяжелее, поэтому не подойдут для домов, где есть пожилые люди или маленькие дети.
• Со скользящим каналом. В них рычаг расположен параллельно двери и не бросается в глаза – механизм выглядит компактно и аккуратно. Отличительная особенность – после приоткрывания двери на 30 градусов, дальнейшее движение дается намного легче. С таким механизмом справятся даже маленькие дети.

Как происходит установка доводчика в СПБ

Установка доводчика на металлическую дверь или пластиковое полотно начинается с выбора типа механизма – вы можете приобрести его самостоятельно или заказать у нас, и тогда мастер привезет его с собой в день установки. Весь процесс монтажа занимает в среднем 30-40 и включает в себя:

• Нанесение разметки и сверление отверстий под механизм;
• Установка крепежей и короба на дверную коробку и полотно;
• Соединение рычага с тягой;
• Регулировка длины тяги и настройка темпа движения дверного полотна.

Установка доводчика: вызов мастера в Санкт-Петербурге

Если вам нужна установка доводчика на пластиковую дверь или металлическую створку, вы можете оставить заявку на нашем сайте или напрямую связаться с менеджером по телефону – он проконсультирует вас по всем интересующим вопросам. Наши специалисты выезжают к вам с полным комплектом слесарного инструмента и выбранной вами моделью доводчика, а также вы можете лично приобрести понравившийся вам механизм – мастер без проблем установит его. На все изделия и работы мы даем официальную гарантию качества, а также предлагаем доступную цену на установку доводчика в СПБ!

Как правильно установить дверной доводчик самостоятельно

По роду своей деятельности, а это продажа комплектующих для металлопластиковых окон и дверей, я постоянно сталкиваюсь с тем, что часто, казалось бы, качественные доводчики от производителей-мировых лидеров в данном сегменте рынка, почему-то отказываются работать уже через год, а бывает и полгода эксплуатации не выдерживают. После нескольких выездов к клиентам было установлено, что основной причиной краткосрочной эксплуатации является неправильная установка дверного доводчика или же неправильный подбор доводчика по весу и ширине двери. Поэтому даже установка дверного доводчика фирмой производителем двери, не всегда гарантирует корректную и долговечную работу доводчика из-за низкой квалификации монтажников. Достаточно часто в целях экономии доводчики приобретаются и устанавливаются пользователями самостоятельно, а неквалифицированная установка так же влечет за собой проблемы в исправной работе доводчика. А инструкции по установке никто почему-то не удосуживается прочесть. В данной статье я расскажу, как установить доводчик, чтобы он проработал согласно европейскому стандарту EN 1154, по которому дверные доводчики должны обеспечивать корректную работу в течение 500 тысяч циклов открывания-закрывания.

Как правильно выбрать доводчик?

Так как значительное большинство устанавливаемых доводчиков – это доводчики с верхним расположением с рычажной тягой (на фото 1), то далее по тексту основной упор сделан на такие доводчики.

Фото 1

При выборе дверного доводчика учитываются основные параметры двери, на которую, Вы собираетесь установить доводчик – это её ширина и вес. Основной характеристикой любого доводчика является сила закрывания (или еще говорят «размер доводчика»). Европейским стандартом EN 1154 регламентированы усилия, которые доводчик должен развивать. В зависимости от размера и веса двери доводчики могут демонстрировать разную величину силы закрывания от EN1 до EN7 (табл. 1).

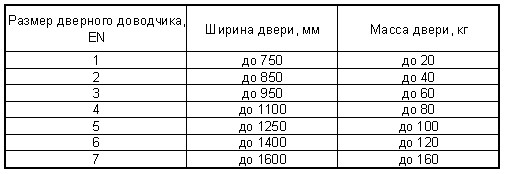

Табл. 1

Выбирая дверной доводчик, с оптимальной силой закрывания, обычно ориентируются на наибольший параметр. Например: масса двери 50 кг (сила EN3), а ширина — 1000 мм (сила EN4). В этом случае выбираем доводчик с величиной силы закрывания EN4. Не рекомендуется устанавливать доводчик, имеющий силу закрывания на несколько порядков выше, чем требуется. Так как, чем выше усилие закрытия двери, тем больше сил придется приложить для ее открывания. Сейчас на рынке представлено множество дверных доводчиков самых разных производителей, их стоимость варьируется от 500 рублей и доходит до десятка тысяч. Как правило, большинство доводчиков имеют диапазон сил закрывания от 2 до 4-х. То есть, например, доводчик GEZE TS 2000 V, может принимать значения EN2, EN3-4 и EN5. Регулировка усилия осуществляется смещением доводчика относительно петель. Вторым важным фактором при выборе доводчика является рабочий температурный диапазон. Изменение температуры окружающей среды оказывает существенное влияние на работу дверного доводчика. В зависимости, куда устанавливается доводчик, внутри помещения или на улице, следует обратить пристальное внимание на его рабочий температурный диапазон. Так, например, тот же GEZE TS 2000 V гарантирует корректную работу при температуре от –30°С. до + 40°С. Этот доводчик возможно устанавливать как на внутриофисные, так и на наружные двери. Третий фактор – наличие регулировок доводчика для обеспечения комфортной работы механизма доводчика в различных условиях эксплуатации. Доводчики в низкой и средней ценовой категории, как правило, имеют две регулировки: 1. Скорость закрывания от 180° до 15°; 2. «Конечный дохлоп» — подразумевает незначительное увеличение скорости движения двери на последних 15°. Эта функция необходима для дверей с защелкой, чтобы замок защелкнулся (рис 1).

Рис. 1

Существуют доводчики и с более широким функционалом, в них присутствуют дополнительные регулировки для решения дополнительных задач:

1. Back Check — демпфирование открывания или ветровой тормоз, предохраняющий дверь от ударов об стену при резком открывании или порывах ветра. При этом в некоторых моделях реализована функция настройки угла срабатывания;
2. Delay Action — задержка закрывания, позволяет задержать закрытие двери на небольшой промежуток времени, что является очень удобным при переноске небольших грузов;
3. Hold Open — это возможность зафиксировать двери в открытом положении. Благодаря этой возможности, не нужно придерживать дверь, а доводчику не причиняется ущерб.

Как установить доводчик на дверь?

Итак, доводчик выбран. Теперь необходимо его установить. Далее рассмотрим установку на примере доводчика GEZE TS 2000 V (фото 2). Как правило, все доводчики имеют в своей комплектации монтажную схему или инструкцию по монтажу. Масштаб бумажного шаблона 1:1, то есть в натуральную величину, предназначен для легкого и быстрого монтажа доводчика на двери без использования измерительного инструмента (фото 3).

Фото 2

Фото 3

1) Для установки доводчика в первую очередь, надо определиться, с какой стороны двери будет находиться механизм. От этого будет зависеть, как крепить доводчик, на дверное полотно или на раму двери (рис 2).

Рис. 2

2) Шаблон с помощью скотча базируется на полотне двери (или на раме) относительно оси петель и затем производится разметка посадочных отверстий под корпус доводчика и тягу и по отметкам сверлятся отверстия. в) Затем определяем по весу и габаритам двери необходимую силу закрывания и крепим корпус доводчика в одном из трех положений (рис 3).

Рис. 3

3) Далее крепим с помощью шурупов рычажную тягу к раме (или к полотну двери, если доводчик устанавливается на раму).

4) Данный доводчик имеет телескопическую тягу, которая имеет две подвижные части: одна выдвигается из другой и фиксируется с помощью специального винта. Поэтому расслабляем регулировочный болт тяги и устанавливаем вторую нерегулируемую часть тяги на корпус доводчика (тяга крепится с помощью болта под шестигранник размером 6 мм). Тягу крепим под углом 80° к поверхности двери как показано на шаблоне. Затем выставляем угол 90°, немного задвигая регулируемую часть тяги, и затягиваем фиксирующий винт, когда дверь находится в закрытом положении, а рычаг сложен в колене. Так доводчик будет работать с дохлопом, если дверь с защелкой. Либо задвигаем тягу до того момента пока регулируемая часть тяги не будет под 90° градусов к поверхности двери, если дверь без защелки, для более мягкого закрывания без дохлопа.Важно. Дверной доводчик передает на дверь большое усилие и работает в условиях постоянной вибрации, поэтому крепить доводчик и тягу необходимо прочно и надежно.

5) После установки доводчика производим его регулировку. Устанавливаем с помощью регулировочных винтов оптимальную скорость закрывания двери и дохлоп для уверенного срабатывания защелки. Крутить винты в полный оборот не надо так как, изменения в скорости закрывания уже чувствуется при повороте винта на всего лишь четверть оборота (см. рис 1.). В случае, если установка доводчика затруднительна, например, когда ширина корпуса доводчика больше, чем ширина рамы двери, либо когда доводчик устанавливается на дверную створку с наплавом, где крепежные шурупы могут помешать правильному функционированию закрывания двери, используют специальный переходник – монтажная плата, которая приобретается отдельно (фото 4).

Фото 4

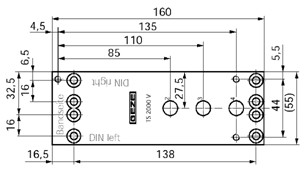

Монтажную плату устанавливают с помощью того же шаблона (фото 3) на саморезы, а уже непосредственно на плату с помощью винтов закрепляется корпус доводчика.

И в конце хотелось бы перечислить несколько полезных советов, которые позволят продлить срок службы доводчика:

• не подпирайте двери посторонними предметами (камнями, кирпичами, клиньями и т.д.), лучше отсоедините тягу от доводчика, если Вам необходимо, чтобы дверь была открыта долгое время (для удобства многие доводчики оснащаются разъемными тягами);
• раз в полгода производите регулировку закрывания двери (в начале зимы и в начале лета);
• один раз в год необходимо заменять смазку в шарнире соединения двух половинок тяги доводчика.

Если следовать всем правилам установки и эксплуатации, которые рекомендованы фирмой-производителем, то не сомневайтесь, доводчик прослужит Вам весь срок службы указанный в паспорте изделия.

Вклад участников

Статья создана сотрудником компании ТБМ Ильин Александр

Как установить доводчик на пластиковую дверь самостоятельно

Установка доводчика не является редкостью. Он удобен и практичен, обеспечивает автоматическое закрывание двери, продлевая ее срок службы. Монтаж можно выполнить своими руками, изучив инструкцию и посмотрев видео, или пригласить специалиста. Схема и варианты крепления отличаются в зависимости от видов устройства. Наиболее распространен верхний наружный доводчик.

Способы установки

Есть разные варианты крепления внешнего доводчика. Его корпус можно поставить на короб. Тогда ножка будет крепиться к дверному полотну. Или, наоборот, тело устанавливается на двери, а ножка – на коробку. Большинство людей, при установке на входные двери, отдает предпочтение внутреннему монтажу. Считают, что так рычаг будет меньше подвергаться негативным воздействиям. Но его можно ставить и снаружи, например, на двери в кухню.

От того, как установлен прибор, зависит угол открытия двери. Он может составлять 180, 120 или 90 градусов. Инструкция, идущая к коробке с устройством, указывает все размеры для каждого типа установки, расстояния от верхнего края и угла полотна до тела доводчика, расстояния от края коробки до крепежной лапки рычага тяги и другие.

Монтаж устройства на металлическую дверь более трудоемкий и дорогостоящий. Это связано с тем, что помимо сверления отверстий для крепления, нужно также нарезать в них резьбу под шурупы.

Установка дверного доводчика возможна не только на входные или межкомнатные двери. На дверцы шкафчиков часто устанавливают мебельный доводчик. Он автоматизирует их работу, повышая комфорт.

Инструменты для работы

Монтаж своими руками невозможен без необходимого набора инструментов. К нему относятся:

• карандаш, линейка;
• уровень;
• дрель, сверло;
• шуруповерт, отвертка;
• шестигранник.

Монтаж устройства своими руками не отличается сложностью процесса. Для его выполнения нужно знать основные действия, которые необходимо произвести. Как установить доводчик на дверь пошагово, описано ниже.

1. Закрепляем шаблон.
2. Намечаем места для сверления.
3. Делаем отверстия под саморезы.
4. Закрепляем корпус.
5. Закрепляем рычаг.
6. Крепим его ответную часть.
7. Настраиваем и фиксируем длину ножки.
8. .Регулируем скорость движения двери.

Установка внешнего доводчика своими руками

Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.

Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.

Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.

Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.

После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.

Установка напольного доводчика

Напольный прибор устанавливается внизу двери. Его монтаж производится в пол. Схема отличается более высокой сложностью установки.

Комплект напольного устройства состоит из инструкции, тела доводчика и дополнительных ключей. Фурнитура, устанавливаемая на двери, идет в комплекте не всегда. Строительными нормами предусмотрен стандарт DIN, которому соответствуют дверные устройства. Поэтому фурнитуру можно приобрести отдельно.

Толщина устройств составляет 40 мм. Установка доводчика должна быть произведена вровень с полом, т.е. его тело будет скрыто под напольным покрытием. Поэтому, монтаж таких устройств должен быть предусмотрен еще на этапе строительства здания.

Фурнитура доводчика делится на верхнюю и нижнюю. Нижняя монтируется на полотно внизу и одевается на хвостовик устройства. Верхняя состоит из двух элементов, один из которых монтируется в коробку, а второй на саму дверь. Для удобства монтажа предусмотрен регулировочный болт. При установке двери он закручивается, штифт прячется, и дверь беспрепятственно ставится на место. После чего болт откручивается, и штифт выходит полностью наружу и попадает в ответное отверстие в дверном элементе. Таким образом, полотно оказывается зажатым между верхним и нижним элементом.

Напольный доводчик часто устанавливают в офисах, бутиках, салонах и торговых центрах на стеклянные двери маятникового типа, открывающиеся в обе стороны. Кроме того, его можно крепить на металлическую, деревянную или пластиковую дверь.

Установка скрытого доводчика

Скрытый доводчик устанавливается в торце двери, что позволяет его спрятать. Для этого потребуется сделать углубления в полотне и коробке. Поэтому для монтажа своими руками потребуются дополнительные инструменты, такие как перо для дрели и стамеска или ручная фреза.

Способы монтажа могут быть разными. Крепить можно как на уже поставленную дверь, так и до ее установки. Разница заключается в удобстве крепления доводчика.

Монтаж должен производиться с точным расчетом всех размеров. Они указаны в обязательной инструкции, прилагаемой к каждому устройству.

Зная, как установить доводчик на дверь, и имея нужные инструменты, вы с легкостью справитесь с работой своими руками. Выполняя все несложные рекомендации и правила, можно быть уверенным, что устройство будет работать долго и надежно.

Установка доводчика на дверь СПб и область на дверь. Все модели!

Вызовите мастера для установки доводчика на дверь

Преимущества профессионала

• Выбор оптимального доводчика по цене и характеристикам
• Установка доводчика на дверь согласно инструкции
• Настройка скорости закрывания двери
• При необходимости смазка петель двери для легкого скольжения

Установка доводчика на дверь в СПб на металлические, деревянные, пластиковые, стеклянные, а также двери из массива.

Доводчик на металлическую дверь EN 3-7

• Для дверей весом до 160 кг.
• Регулировка скорости и дохлопа
• Задержка закрывания
• Антивандальный клапан
• Ветровой тормоз

Доводчик на деревянную дверь EN 2-5

• Закрывающие усилие EN 2-5
• Для дверей весом до 120 кг.
• Амортизатор открывания
• Регулировка скорости и дохлопа
• Задержка закрывания
• Антивандальный клапан
• Ветровой тормоз

В зависимости от конструктивных особенностей дверей и доводчиков различаются и способы установки:

• Накладные
• Напольные
• Интегрированные

1. Установка доводчика в СПб на пустотелые двери потребуется дополнительное крепление в виде монтажной пластины.
2. При недостатке места для установки доводчика на двери, возможно потребуется выполнение сварочных работ или применение дополнительных приспособлений, например уголков.

При накладной установке доводчика тело монтируется или на коробку или на полотно. Необходимо соблюдать монтажные размеры шаблона для усилия EN. Если установить неправильно доводчик не сможет закрывать дверь.

Для интегрированной установке доводчика дополнительным условием является то, что должно быть достаточное расстояние между коробкой двери и полотном. Тяга доводчика могла свободно разместиться. Если вы планируется установить интегрированный дверной доводчик, то при заказе двери помните про этот зазор и сообщите об этом производителю.

Доводчик на дверь от 100 до 120 кг при интенсивной эксплуатации EN 5-6

Доводчик на тяжёлую дверь от 120 кг до 160 кг EN 5-7

• ASSA ABLOY DC 347
• DORMA 83 — устанавливается на двери весом до 200 кг.

Доводчик на пластиковую дверь EN 2-4

Выберите в нашем каталоге необходимый по параметрам и характеристикам дверной доводчик. Он должен соответствовать весу полотна, его ширине и обеспечивать работу двери в оптимальном режиме. При установке доводчика на пластик есть несколько моментов на которые стоит обратить внимание:

1. Дверь изготовлена из пластика или внутри есть металлическая основа? Это влияет на крепление тела доводчика к двери. Если металла нет, то дополнительно приобретайте монтажную пластину для прикручивания корпуса.
2. Уличная дверь с выходом на набережную или там где бывает дуют сильные ветра. Функция BACK CHECK (торможение при открытии) сохранит целостность двери, стекол, углов, доводчика и тяги доводчика.

Имеем большой опыт и установка доводчика в СПб на разные двери для нас не представляет серьезных трудностей, применяя различные способы крепления, монтажа и дополнительного оборудования с успехом решаем подобные задачи в нашем городе.

В нашем каталоге выберите оптимальный доводчик для своей двери

Установка и регулировка доводчика на дверь

Почти каждый из нас сталкивался с проблемой, открытой двери, в самый неподходящий момент. Это может дверь в подъезде – куда зимой постоянно попадает холодный воздух и заставляет не мерзнуть. Так и обычной двери, которая имеет проблемы с закрытием, фиксацией. И тоже, это приводит к попаданию холода.

Что же делать в этом случае? Все просто, данную проблему легко может решить установка дверного доводчика. Но прежде чем его установить, его необходимо заказать. И заказать его можно нашей компании – Ателье Систем Безопасности . Получив при этом, качественный монтаж дверного доводчика к стеклянным, пластиковым, металлическим и деревянным дверям.

Наша работа! Все фото смотрите по ссылке – портфолио .

Стоимость установки и регулировки доводчика на дверь

Гарантия по договору, обращайтесь!

+7 (499) 394-37-72 или +7 (926) 891-14-54 (доступен по Ватсап)

Мы предлагаем качественные доводчики с установкой

Поможем выбрать доводчики: внутренние, врезные, для тяжелых дверей, доводчики до 200 кг., доводчики до 90 кг., напольные, уличные морозостойкие, доводчики до 50 кг., для противопожарных дверей, на входные металлические двери, на двойную дверь, на пластиковую дверь, с фиксацией в открытом положении и универсальные доводчики дверей.

Обычно устанавливаем эти доводчики:

Доводчики Dorma	Доводчики Oubao

Одна из последних работ – установили доводчик!

Установили доводчик по адресу г. Москва ул. Дмитриевского, дом 23

У нас правильная установка дверного доводчика!

Согласитесь, архитектура и дизайн жилища сегодня предполагают соответствующий декор, в частности, и дверей тоже. А постоянное хлопанье при их открывании и закрывании и возможность попадания в помещение уличного шума, сквозняков и мелкого мусора обязывает к установке доводчика на дверь. Как показывает практика, самостоятельная либо произведенная не профессиональным монтажником установка и регулировка закрывания доводчика дверей, в 80% случаях успеха не имеет и механизмы известных и надежных заводов-изготовителей приходят в негодность уже после полугода эксплуатации.

Доверившись специалистам нашей компании, вы получаете гарантированно качественный результат, ведь мы производим установку дверного доводчика на все типы внутренних и наружных дверных перегородок и калиток в точном соответствии с европейским стандартом EN1154 c корректной работой по инструкции в течение полумиллиона циклов т.н. «открывания-закрывания». Плюс к этому, мы производим регулировку и ремонт уже установленного и действующего доводчика двери.

Параметры установки доводчика

Представляя собой пружину разной силы мощности, упакованной в металлический короб, и залитую маслом для лучшего торможения двери, в принятой мировой классификации доводчики бывают 7 видов. Для каждого предусмотрены свои варианты установки, зависящие от размеров дверного полотна (в частности, его ширины и массы):

1. класс EN 1 – соответствует размаху двери по ширине не более 750 мм и массе не более 20 кг;
2. класс EN 2 – соответствует размаху двери по ширине не более 850 мм и массе не более 40 кг;
3. класс EN 3 – соответствует размаху двери по ширине не более 950 мм и массе не более 60 кг;
4. класс EN 4 – соответствует размаху двери по ширине не более 1100 мм и массе не более 80 кг;
5. класс EN 5 – соответствует размаху двери по ширине не более 1250 мм и массе не более 100 кг;
6. класс EN 6 – соответствует размаху двери по ширине не более 1400 мм и массе не более 120 кг;
7. класс EN 7 – соответствует размаху двери по ширине не более 1600 мм и массе не более 160 кг.

Если присутствуют параметры двух разных классов, то для корректной работы механизма склоняются к установке доводчика более высокого класса. Например, чтобы правильно установить доводчик на металлическую дверь с шириной в 800 мм и массой в 80 кг, нужно у нас купить доводчик с установкой класса EN 4, нежели класса EN 2.

Методы установки дверного доводчика

Различают три способа установки механизма:

• монтаж внутри дверной коробки;
• монтаж на поверхности дверной коробки;
• монтаж на полу.

Конструктивное же инженерное решение различает:

• доводчики с рычажной (иначе называемой шарнирной или коленной тягой) – представляют собой скрепленные между собой шарниром металлические рычаги, выступающие перпендикулярно глади дверного полотна. Отличается надежностью, для открытия необходимо прилагать определенные усилия, поэтому установку доводчика производят на металлическую либо входную дверь. После установки наши мастера в обязательном порядке проводят регулировку скорости закрывания доводчика дверей и регулировку силы доводчика;
• со скользящим каналом – установить такой дверной доводчик оптимальнее на деревянную дверь или пластиковую. Механизм скрыт в элегантном узком коробе, не выступающим и расположенном параллельно поверхности пола. Работа этого механизма практически не требует приложения усилий, параллельная установка доводчика проводится быстро, а после установки, к примеру, легко отрегулировать доводчик двери на пластиковую дверь либо какую-либо другую;
• регулировка доводчика стеклянных дверей предполагает его монтаж в пол с пластинами внизу и вверху дверного полотна. Из-за небольшого веса и хрупкости стекла обязательно проведение регулировки доводчика двери по силе закрывания.

Поможем выбрать доводчик для ваших целей:

Монтаж морозостойкого доводчика на калитку и ворота частного дома

Наша компания предлагает также установку морозостойкого доводчика на калитку, либо ворота частного дома, а это значит, что мы устанавливаем доводчики любого типа. Цена монтажа доводчика в Москве зависит от всех параметров, приведенных выше.

Теперь вы точно знаете куда обратиться, чтобы отрегулировать доводчик двери в подъезде, либо произвести ремонт доводчиков входных дверей.

Установка и регулировка закрывания доводчика дверей по принятым схемам – одно из основных направлений нашей деятельности. А надежный ремонт доводчика двери – еще один из наших приоритетов и мы сможем удивить вас своим профессионализмом, быстротой исполнения, адекватными ценами и высоким сервисом. Результаты нашего труда позволят вам долгое время комфортно пользоваться любыми видами дверных перегородок без особых усилий.

Функциональность устройства

Перед тем, как ставить доводчик на дверь, рекомендуется изучить модельный ряд, функциональность и особенности устройств. Большинство современных моделей, помимо фиксаторов, оборудованы двумя скоростями закрывания, что очень удобно. Также, стоит обратить внимание на то, с какой стороны будет открываться дверь: слева или справа. Многие доводчики являются универсальными и подходят для обеих сторон.

Установка доводчика — это несложное занятие, но оно требует специфических умений. Если неправильно поставить доводчик на дверь, он будет некорректно работать . Человеку, который никогда не занимался установкой доводчиков, лучше обратиться к специалистам. Наша компания реализует доводчики от именитых производителей этого оборудования – Oubao и Dorma. Они рассчитаны на любые двери. Наши мастера помогут подобрать необходимый доводчик, исходя из характеристик двери. Они установят устройство, соблюдая все нормы и стандарты.

Предлагаем недорогие доводчики для входных дверей

Установка доводчиков с фиксацией открытого положения

Сделали монтаж доводчика с фиксацией открытого положения.

Установка доводчиков на двери

Установка доводчиков на двери от 1 500 рублей за работу

После того как монтаж и регулировка дверей закончена, часто возникает потребность установить дверной доводчик.

Установка доводчика — это гарантия автоматического закрывания двери и отсутствие сквозняков. Доводчик двери практичен и удобен в эксплуатации, обеспечивает герметизацию и влияет на тепло и шумоизоляцию. Подходит для использования на дверях левого и правого направления открывания.

Мы работаем с доводчиками для пластиковых, деревянных и алюминиевых дверей, оказываем комплекс услуг:

Установка дверных доводчиков

Мы работаем с качественными немецкими доводчиками масляного типа, подходят для установки на деревянную, алюминиевую и пластиковую дверь. Также есть вариант установить доводчик дверной уличный морозостойкий для входной двери.

1 500 руб.
цена за установку

Регулировка доводчика двери

Качественная регулировка всех видов доводчиков: гидравлических, масляных, газовых, реечных. В услугу по регулировки входит: диагностика неисправности, регулировка скорости закрывания и силы прижима дверной створки .

1 500 руб.
цена фиксированная

Ремонт доводчиков входных дверей

В наличии на складе у нас есть все запчасти для ремонта доводчиков любого типа. Благодаря этому мы сможем быстро и качественно отремонтировать дверной доводчик в день заказа. Также мы даём гарантию на ремонтные работы и заменённые детали.

от 1 000 руб.
с учетом монтажа

Замена старого доводчика двери на новый

Если Ваш доводчик сломался и перестал закрывать дверь, мы готовы приехать в день заказа оценить возможность ремонта. При серьёзной поломки необходимо заменить доводчик на новый. У нас большой выбор качественных доводчиков с гарантией после замены.

от 3 000 руб.
с доводчиком и работой

Варианты монтажа доводчиков

Существует три вида доводчиков:

• Стандартные с верхней установкой. Доводчик крепится как на коробку, так и на дверь. Монтаж зависит от того, в какую сторону будет открываться дверь: если на себя, то доводчик устанавливают на дверь, если от себя, то на коробку.
• Напольный вариант доводчиков. Такой способ монтажа дверных доводчиков используют в тех случаях, когда двери не имеют коробки. Доводчик двери крепят на углублении в полу в процессе монтажа самой двери.
• Встраиваемый доводчик (скрытый монтаж). Такие доводчики врезаются в дверное полотно, либо устанавливаются как дверные петли

Чаще всего используют стандартные доводчики с верхней установкой.

• Стандартная тяга — монтаж со стороны открывания
• Стандартная тяга монтаж на раме — монтаж со стороны закрывания
• Параллельная тяга — монтаж со стороны закрывания
• Скользящая тяга — монтаж со стороны открывания
• Скользящая тяга монтаж на раме — монтаж со стороны закрывания

Почему стоит заказывать установку дверного доводчика у нас

Приемлемая цена по городу на материалы и работу

Проверенное качество немецких производителей

Профессиональный, аккуратный и чистый монтаж

Гарантия на установленные доводчики

Как установить доводчик на пластиковую дверь

При пользовании дверьми мало кто задумывается над тем, как следует использовать их, чтобы сохранить её механизмы в целостности. Часто наблюдаем за тем, как двери хлопают от сквозняка или наоборот не закрываются.

Добиться плавного движения двери при закрытии и при этом обеспечить плотный прижим можно с помощью уже всем известного устройства – дверного доводчика. А вот как выбрать необходимое устройство и установить его самостоятельно, попробуем разобраться.

Назначение механизма

Разберёмся более подробно, как устроен доводчик, и какую функцию он выполняет. Это устройство, которое обеспечивает постепенное плавное закрывание двери вплоть до полного её прижима. Это создаёт много удобств и приоритетов:

• бесшумное движение полотна;
• всегда плотное закрывание двери;
• выполнение функции сохранения тепла в холодное время;
• в отдельных случаях обеспечивает автоматизацию конструкции.

В изделиях, которые были произведены недавно и являются усовершенствованными, предусмотрены функции проветривания и блокировки.

Разделение на виды

Существует множество типов устройств, различающихся по определённым характеристикам. Если разбираться с ними по принципу монтажа, то получаем:

1. Устройства, которые накладываются на полотно двери (накладные). Обычно их размещают вверху и соединяют либо с коробкой, либо со стеной.
2. Если изделие размещается в нижней части двери и соединяется с полом, то его называют напольным.
3. Существуют и такие изделия, которые размещают внутри полотна или в напольном устройстве. Их не видно, поэтому называют скрытыми. Такой механизм установить самостоятельно почти невозможно.

Также их различают по принципу работы:

• рычажный. Это один из самых простых устройств. Состоит из пружины и гидравлической системы;
• слайдовый. Работает за счёт возникновения силы трения, которая и уменьшает скорость закрывания полотна.

По устройству внутреннего механизма подразделяют доводчики на кулачковые и зубчатые. Постепенное движение полотна обеспечивает механизм перового типа, поэтому приоритетно его устанавливают на слайдовые доводчики. Зубчатый более грубый по своему устройству, поэтому его устанавливают на тяжёлые металлические полотна.

Как правильно выбрать

Выбирая доводчик, необходимо учитывать множество факторов. Обязательно берём во внимание ширину полотна и его вес. В зависимости от этих показателей устанавливается его класс. В противном случае, механизм может не выдержать нагрузки и очень скоро придёт в негодность. Также следует твёрдо решить, какие функции необходимо обеспечить для правильной работы двери. Чем больше их будет, тем дороже обойдётся механизм.

Ассортимент доводчиков на пластиковые двери довольно широк. Поэтому необходимо тщательно ознакомиться со всеми его характеристиками, и только потом сделать выбор.

Монтаж

Установка доводчиков на пластиковую дверь – несложный процесс, но требующий некоторых знаний по принципу его установки, поскольку в зависимости от особенностей установки дверной конструкции выбирается способ монтажа механизма.

В первую очередь обращаем внимание на то, какое открытие имеет дверное полотно: от себя или на себя.

Накладные устройства являются универсальными, поэтому их можно устанавливать как с одной, так и с другой стороны.

Итак, если конструкция открывается на себя, то механизм следует расположить со стороны размещения петель. При открывании от себя следует его установить на коробке, а к полотну прикрепляется рычаг.

Инструкция монтажа классического доводчика

Данная инструкция поможет определиться, как правильно установить доводчик на дверь:

1. Для начала необходимо разметить места для крепежей, с помощью которых будет монтироваться коробка. Очень часто в комплекте есть шаблон разметки, который нужно приложить к дверному полотну и отметить необходимые точки.
2. В отмеченных местах просверливаем отверстия.
3. Монтируем коробку, используя шурупы.
4. По такому же принципу монтируем рычаг на дверную коробку.
5. Следующим этапом является соединение корпуса с рычагом. Этот процесс выполняется так, чтобы при закрытых дверях между этими полотном и рычагом образовался прямой угол.
6. Далее приступают к регулировке установленного устройства. Производят его с помощью винтов, которые размещены в торце корпуса. С помощью такой регулировки устанавливают необходимую скорость закрывания двери и вариант прижима: с захлопыванием или без него, блокирование открытия и прочее.

После монтажа доводчика его можно замаскировать. Для этого в продаже имеются специальные накладки.

Монтаж напольного механизма

Процесс монтажа доводчика на полу немного сложнее. Сам механизм устанавливается на полу и подсоединяется к нижней части дверного полотна.

• очень часто напольный доводчик укомплектован только инструкцией, самим изделием и несколькими ключами. Все элементы фурнитуры и креплений комплектацией не предусмотрены. Поэтому приходиться приобретать недостающие элементы самостоятельно;
• учитывать следует и то, что его толщина около 4 см, поэтому, чтобы не спотыкаться постоянно об него, необходимо устройство утапливать в пол. Это лучше всего предусмотреть во время строительства. В противном случае придётся выполнить ряд работ по подготовке ниши в полу для механизма;
• для напольного доводчика на его нижнюю и верхнюю часть предусмотрена разного типа фурнитура. Для нижней части фурнитура монтируется в пол, а затем прикрепляется к устройству. Верхняя имеет две части, одна из которых присоединяется к коробке, а вторая к дверному полотну;
• для беспрепятственного монтажа предусмотрен регулировочный болт. Работает он по такому принципу: вначале болт подкручивают, при этом штифт утапливается, а после установки полотна болт отпускают, и штифт соединяется с устройством на двери. Таким способом и происходит соединение нижней и верхней части.

В основном доводчик такого типа устанавливается в офисных зданиях. Их можно применять для стеклянных, пластиковых и деревянных дверей. Обзор популярных напольных доводчиков смотрите в этом видео:

Монтаж скрытого механизма

Самый сложный процесс – это поставить скрытый доводчик. Он встраивается вовнутрь дверного полотна, поэтому требует дополнительных усилий и инструментов. Они нужны для устройства углубления в дверном полотне.

Далее механизм устанавливают в подготовленную нишу, а вторую часть прикрепляют к коробке. Это достаточно трудоёмкий процесс, и многие предпочитают обращаться к специалистам. Подробнее о монтаже доводчика на дверь смотрите в этом полезном видео:

Альтернативные способы установки

Как установить доводчик, если приложенная инструкция к нему по каким-либо причинам не подходит. Выходят из положения, используя следующие способы:

1. Монтируя накладной доводчик, используют дополнительный уголок, который прикрепляют к коробке, а уже к нему монтируют рычаг. Можно и наоборот, к уголку присоединяют коробку механизма, а рычаг прикрепляют к дверному полотну.
2. Использование специальной пластины для монтажа. Применение её имеет три вариации:
3. Пластину крепят к верхнему торцу двери так, чтобы некоторая её часть выступала. К ней прикрепляют коробку доводчика, а рычаг прикрепляют к коробке.
4. Пластину монтируют вместе с механизмом к коробке, а рычаг к двери.
5. Коробку крепят к двери. Пластиной увеличивают ширину откоса, а затем к нему крепят рычаг.

Как видим, способов установки дверного доводчика существует множество. Вам остаётся только правильно подобрать устройство и установить его тем способом, который оптимально подходит с учётом монтажа дверной коробки и самой двери.
