Инструкция по монтажу металлопластиковых окон

Установка пластиковых окон своими руками

Процесс замены окон может быть несложным, если иметь под рукой необходимые инструменты, помощника и соблюдать некоторые правила. В этом случае установка окон будет выполнена правильно и в сжатые сроки.

ВИДЕО: Установка пластиковых окон по ГОСТу

Выполнение замеров и расчетов

Прежде чем заказывать окна, необходимо узнать размер оконного проема, принимая во внимание вид проема: с четвертью или без. Оконной четвертью является выступ с наружной части стены, ширина его может составлять до 4 см. Четверть расположена по периметру окна, при ее наличии потребуется установка окна изнутри помещения. Расчет следует выполнять, исходя из самого узкого места, при заказе окна к ширине необходимо добавить 3 см, длину оставить без изменения.

Проем может и не иметь четверть, в этом случае есть следующие решения:

• Выполнить обработку пространства между стеной и рамой монтажной пеной, шов можно закрыть нащельником.
• Построить четверть, обеспечивающую надежное удерживание окна.

При заказе окна в проем без четверти, следует принимать во внимание, что длина его будет меньше проема на 5 см, а из ширины нужно вычесть 3 см.

Установка окна выполняется с отступом от внешней поверхности на треть вглубь, что следует учитывать при замере подоконников и отливов, добавив по 5 см к каждому. Ширина подоконника может зависеть от места расположения батареи, поскольку он может только частично закрывать радиатор, дополнительные 2 см для маскировки основания окна. Что касается длины, то лучше добавить 15 см и выполнить аккуратную деталь.

Способы установки оконной рамы в проем

Выбор способа монтажа зависит исключительно от вида материала, из которого выполнены стены помещения, а так же от размеров самого окна.

Установить раму можно с помощью:

• анкеров или дюбелей – один из самых надежных способов, используется в процессе монтажа крупных оконных систем. Сквозное крепление рамы обеспечивает надежную защиту от нагрузок в процессе эксплуатации;
• зубчатых пластин – устанавливаются враспор, закрепление выполняется с помощью шурупов, при этом сверление стен не выполняется. Этот вид установки используется для небольших окон.

Установка окон в деревянных домах

Выбирая вид монтажа, необходимо учитывать тип строительного материала. Например, различия в установке окна в пенобетонную или кирпичную стену, заключаются только в размере углубления анкеров, но для деревянных конструкций используется совершенно другой подход. Следует принимать во внимание, что установку окон в деревянный объект необходимо производить спустя год после строительства дома. Зачем ждать? Для того чтобы произошла усадка материала.

Установка окна в деревянном доме производится не в проем, а в деревянную коробку (обсаду, или окосячку), которая будет надежно защищать конструкцию от повреждений. При этом сам оконный блок не должен иметь признаков дефекта и грибка. Прежде чем приступать к работе, необходимо выполнить обработку антисептическим средством. Усадка дома будет осуществляться и после установки окон, поэтому следует оставить в верхней части проема между обсадной коробкой и стеной зазор в 3 см.

Отлив для деревянных конструкций можно использовать стандартный. Подоконник следует выбирать деревянный или полимерный. Но следует иметь в виду, что древесина имеет свойство пропускать испарение, что скажется на свойствах монтажной пены, поэтому перед ее нанесением рекомендуется воспользоваться специальной пароизоляционной лентой.

Основные правила установки пластиковых окон

Для обеспечения надежного крепления рамы в проем, используется монтажная пена. Слой материала обеспечивает дополнительную изоляцию и надежное соединение. Для более длительного сохранения технических показателей монтажной пены, полученный слой обрабатывается изоляционными материалами.

Установку окон можно выполнять в любой сезон, но в зимний период можно сразу выявить все недостатки. Выбирая монтажную пену, нужно обязательно проанализировать, при какой температуре состав быстрее будет схватываться. Для работы лучше выбирать профессиональную пену, при установке пластиковых конструкций в зимний период, не помешает воспользоваться специализированной насадкой. Выполнять запенивание нужно снизу вверх, выполняя круговые движения. Во избежание перерасхода материала, рекомендуется выполнять запенивание несколькими приемами, при этом внутренний слой должен быть более плотным.

Инструкция по монтажу пластиковых окон REHAU

Представитель Академии по монтажу окон на официальном учебном видео REHAU отвечает на вопросы по базовым этапам установки окон ПВХ:

1. Как правильно подготовить оконные проемы к установке изделий и почему это важно?
2. Как подготавливаются рабочая зона и сами створки перед установкой оконных конструкций?
3. Как выполняется крепеж профиля из ПВХ в проеме?
4. Как размещаются дистанционные опорные колодки и крепления и почему они необходимы?
5. Как правильно наносить монтажную пену и почему рекомендуется к применению именно пена REHAU?

Поделитесь с друзьями

Вам должно быть интересно

Намного лучше предотвратить возникновение плесени на ПВХ-профилях, чем бороться с ее экспансией. Плесень вредит здоровью человека, портит поверхности, вещи. Мы подготовили несколько рекомендаций, которые помогут предупредить ее появление.

Чтобы поддерживать в комнате комфортный и безопасный микроклимат, необходимо периодически ее проветривать. С этой целью пластиковые окна переводят в режим микропроветривания (щелевого проветривания) или открывают их створки. Как регулировать микропроветривание на пластиковом окне? С помощью специальной фурнитуры. Она позволяет приоткрывать створку максимум на 2 мм.

© ООО «ОКСИС» – изготовление, установка и продажа пластиковых окон REHAU в Москве и Московской области 2010 — 2021

Алюминиевые окна

Инструкция по монтажу окон

Качество и долговечность ваших пластиковых окон ПВХ (окон из поливинилхлорида) на 80% зависит от правильности их монтажа. Нарушение основных требований может губительно повлиять даже на очень дорогие и качественные окна.

Согласование конструкции окон и особенностей технологии их установки

На данном этапе происходит вызов замерщика, который сделает профессионально точные замеры вашего окна. Кроме измерения таких параметров, как высота и ширина проёма, необходимо учитывать множество деталей: материал стен, кривизну проёма, этаж проведения работ и прочее.

Демонтаж вашего старого окна

Помимо непосредственно самого демонтажа рам, который заключается в удалении старых деревянных рам и частичном разрушении подоконника, также необходимо выровнять оконные проёмы и удалить старый утеплитель и строительный мусор.

• Установка окно
  • Подготовка окна (снятие створок и стеклопакетов).
  • Установка, затем выравнивание подставочного профиля.
  • Прикрепление крепежей к оконной раме.
  • Создание отверстий в стене для крепления крепежей.
  • Вставка окна в проём (по горизонтальному и вертикальному уровню).
  • Фиксация окна.
  • Заполнение монтажной пеной оставшихся между окном и оконным проёмом щелей.
• Установка отливов (обязательно применяется водозащитная лента).
• Установка стеклопакета.
• Регулировка фурнитуры (проверка герметичности окна в закрытом состоянии).
• Монтаж подоконника.
• Отделка откосов.

Для выполнения всех вышеперечисленных работ понадобятся специальные инструменты и материалы.

Инструкция по монтажу пластиковых окон включает пункты, для выполнения которых, понадобятся следующие инструменты:

• Шуруповёрт.
• Электрическая дрель.
• Пистолет (используется для запаивания швов).
• Специальный строительный и гидравлический уровень и отвес.
• Ножницы по металлу.
• Резиновый молоток.
• Степлер (строительный).
• Распылитель с водой.

Что касается материалов, вам понадобится:

• Пена монтажная.
• Гидропаронепроницаемая лента (для защиты шва из пены с внутренней стороны помещения).
• Гидропаропроницаемая лента (для защиты шва из пены с внешней стороны помещения, со стороны улицы).
• Саморезы.
• Лента гидропаровлагонепроницаемая (защищает монтажный шов в области подоконника).
• Строительные монтажные клинья.
• Паро- и влагоизоляционный, шумоизоляционный материал.

Инструкция по монтажу окон несложная в применении, но всё же лучше доверить монтаж оконных конструкций профессионалам нашей фирмы, которые ответственно подойдут к выполнению задания.

Монтаж окон ПВХ (пластиковых окон) по ГОСТУ

В этой статье мы предлагаем больше узнать про монтаж пластиковых окон по ГОСТу — познакомиться с этапами работ и нормативными требованиями. Это краткая инструкция представляет монтаж окон по ГОСТУ с фотографиями и реальными примерами из нашей практики. Инструкция представлена исключительно для ознакомительных целей. Требования к монтажным швам при установке окон указаны в ГОСТе 30971-2012. К монтажу окон ПВХ также имеет отношение СНиП 23-02-2003, который устанавливает параметры тепловой защиты зданий.

Установка окон ПВХ по ГОСТу — это хоть и последовательный и логичный, но достаточно сложный и детальный процесс, который требует сноровки, опыта и необходимых навыков. Не стоит заниматься этим самостоятельно, не имея соответствующей квалификации и опыта. Обратившись в нашу компанию, Вы можете быть уверены, что опытные мастера проведут монтаж пластиковых окон по ГОСТу быстро и качественно.

Мы выполняем монтаж оконных блоков в любых домах и в любое время года, соблюдая нормативные требования и технологию работ.

Что важно знать о монтаже пластиковых окон по ГОСТу — этапы работы

1. Демонтаж старых оконных блоков

Перед тем, как приступать к демонтажу старых оконных блоков, нужно еще раз изучить техническое задание, и убедиться, что оконные конструкции соответствуют ТЗ и характеристикам оконного проёма. Комплектация оконных блоков должна позволить застеклить проём и полностью закончить монтаж окон. В холодное время года важно правильно рассчитывать время работ, чтобы проем оставался открытым как можно меньше.

Особенности демонтажных работ в панельном доме

Если необходимо, подрежьте обои по контуру, поскольку они могут оборваться при демонтаже. Также необходимо по периметру окна демонтировать нащельник.

Как происходит монтаж обычного окна

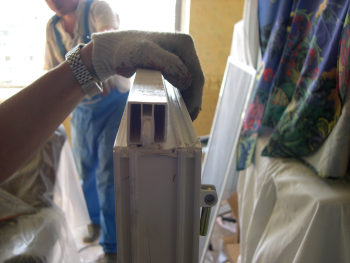

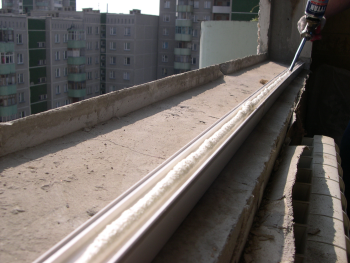

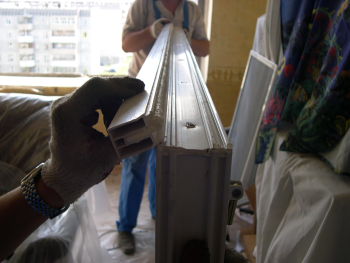

Существует два вида подрамных профилей. Они отличаются друг от друга вариантами крепления подоконной доски.

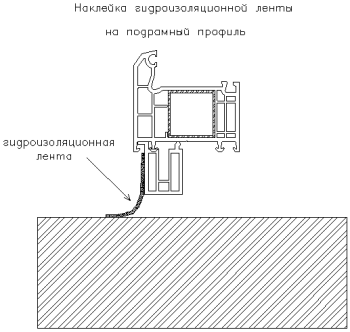

Стык подрамного профиля с рамным профилем герметизируется. При монтаже окон по ГОСТу используется монтажная лента или лента ПСУЛ. Герметик или ленту предпочтительней наносить на сам подрамный профиль, а не на раму окна.

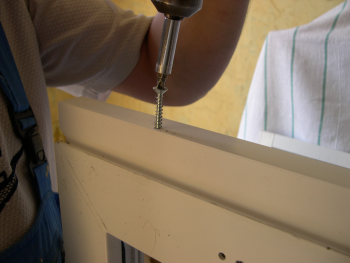

Для крепления подрамного профиля к раме используют шурупы. Размер шурупов — 5х60 мм. Под них просверливаются отверстия, и шурупу устанавливаются в первую стенку усилителя рамного профиля.

Рамный профиль крепится по краям. Также можно крепить по длине, шаг должен составлять не больше 500 мм.

Место крепления к раме после установки подрамного профиля промазывается герметиком на силиконовой основе.

Использование ленты ПСУЛ при монтаже пластиковых окон по ГОСТУ

Назначение ленты ПСУЛ — защита монтажного шва от вредного воздействия окружающей среды. Данная лента должна монтироваться в узел примыкания четверти проема к раме.

Устанавливаться лента может двумя способами:

1. Оконная конструкция в собранном виде вставляется в проём. Далее выравнивается по четвертям. На конструкции карандашом обозначают границы. Затем конструкция с проема снимается, и по указанным границам проеклеивается лента ПСУЛ. Конструкция сразу же ставится в проем.

2. Вначале устанавливается сама конструкция. При этом от четверти предусматривается зазор в 10 мм. Конструкция закрепляется, и лента ПСУЛ наклеивается на конструкцию по кромке откосов, перед запениванием. Ленту нужно устанавливать быстро. Зазор между рамой и наружной четвертью минимальный.

Установка оконных блоков в проёме. Закрепление

Конструкцию обычно устанавливают два монтажника. При монтаже оконных блоков в проем используются специальные подкладки. Они обеспечивают зазор под подрамным профилем и позволяют выровнять оконный блок в горизонтальной плоскости.

Если есть утеплитель в стенах, перед монтажом оконных блоков, пространство пропенивают. Устанавливаются опорные подкладки — под каждым вертикальным импостом. Также обеспечивается равная видимая ширина профиля — по бокам и сверху. Анкерные пластины при креплении к проёму изгибают, для плотного прилегания к стене. Это позволит обеспечить вертикальное положение конструкции при затяжке.

«Запенивание» швов, герметизация

Этот, на первый взгляд, простой этап очень важен при монтаже оконных блоков. От правильной герметизации швов во многом зависит качество монтажа.

Важно! Проём нужно очистить от грязи, пыли, атмосферных осадков. Температура монтажной пены должна соответствовать рабочим показателям. Гидроизоляционная лента наклеивается на подрамный профиль и защищает монтажный шов снизу.

По периметру окна также наносится пароизоляционная лента, защищающая шов изнутри.

Так же пароизоляционная лента наклеивается по периметру конструкции, закрывая изнутри монтажный шов.

При запенивании по вертикали, пена наносится снизу вверх, заполняя швы. Опытные мастера при монтаже окон по ГОСТу не заполнят швы сразу за один раз. Чтобы шов быстрей затвердел, место шва смачивается водой. Если пена наносится из пистолета, напор также не должен быть большим, это может уменьшить ее устойчивость. После 30 минут происходит первичное застывания пены, тогда запениваются подкладки под подрамным профилем. Очень внимательно нужно пропенивать нижние углы конструкций и торцы профиля.

Установка отливов

Отливы, при необходимости подгоняются под размеры проёма, освобождаются от защитной плёнки. К подрамному профилю отливы присоединяют с помощью саморезов с пресс-шайбами. Место под отливами пропенивается, это помогает предотвратить шум от попадания дождевых капель. Пропенивание следует выполнять очень аккуратно, чтобы пена не расширилась слишком сильно.

Установка подоконника

Пространство под подоконной доской предварительно пропенивается. Нужно заполнить пеной все трещины и щели. Подоконная доска подгоняется по размеру, на торцы надеваются специальные накладки. Для плотного прилегания подоконной доски используют деревянные подкладки. Уже закрепленную доску устанавливают на подкладки и пропенивают. Чтобы подоконник не приподнялся при расширении пены, нужно установить грузы на уровне подкладок.

Монтаж стеклопакетов окна

Установка стеклопакетов — важнейший этап при монтаже окон ПВХ по ГОСту. Обязательно нужно зачистить профиль от мусора и осадков, расправить при необходимости уплотнительную резину.

Сам стеклопакет и глухая часть окна ставят на прокладки, которые находятся в нижней части рамы. Стеклопакет заводят в раму, на нижние прокладки, затем бережно прижимают к уплотнителю вверху. Нужно убедиться в правильно расположении уплотнительной резины. Стеклопакет выравнивается — расстояние от уплотнительной резины створки до алюминиевой рамки внутри стеклопакета должно быть одинаковым.

Штапик, забиваемый со стороны вертикального импоста, не должен изгибаться. Если такое произошло, импост нужно выровнять с помощью аккуратных ударов киянкой.

Стеклопакет также можно устанавливать в створку. Такая необходимость возникает при замене пришедшего в негодность стеклопакета, и в тех случаях, когда створка провисла. В створке стеклопакет необходимо устанавливать на пластиковые прокладки, установленные по углам проемов, это поможет предотвратить провисание.

Створку необходимо закрыть перед установкой в стеклопакет, на пластиковый отбойник при этом устанавливается прокладка, чтобы обеспечить пространство для открывания. После этого производится установка стеклопакета в раму. Для раскливания используется подкладки, а штапики устанавливаются аналогично глухим створкам.

Завершающий этап — регулирвоание створок

Регулировка створок может быть необходима после монтажа окон ПВХ. Фурнитура, при установке в рабочее положение, может набирать люфт, это приводит к легкому провисанию створки.

Поворотные и поворотно-откидные рамы позволяют регулировать фурнитуру с помощью трех точки. Винты регулируют положение створок вправо-влево, поднимают и отпускают створку, а также позволяют ее слегка подтянуть. А винт в верхней части позволяет регулировать наклон створки по отношению к раме.

Что касается окон с откидной фурнитурой, регулировка после установки невозможно, поэтому необходимо сразу же при монтаже точно выставлять конструкцию.

Установка пластиковых окон своими руками

Наверняка уже все забыли о том, что еще два десятка лет назад в преддверии зимы приходилось экстренно утепляться путем заклеивания деревянных окон. Благодаря тому, что большинство россиян уже заменили деревянные окна на аналоги из пластика, сегодня такой проблемы не существует. А вот те, кто только планирует установить пластиковые окна своими руками, должны знать алгоритм и особенности данного процесса. За счет этого можно избежать типичных ошибок и обеспечить комфортный микроклимат в помещении.

Конструкция пластикового окна

Перед тем, как поставить пластиковое окно, необходимо внимательно изучить его конструкцию. Первое, что стоит отметить тот факт, что такие окна изготовляются из поливинилхлорида. Основной составляющей данной конструкции считается рама из профиля. Она, в свою очередь, состоит из множества ячеек. Чем больше этих ячеек, тем теплее окно.

Перед тем, как установить пластиковые окна, также нужно знать, что данная конструкция состоит из подвижной и неподвижной части. Подвижной частью является створка. В данные части оконной конструкции устанавливается стеклопакет, прижимающийся к раме посредством пластиковой планки. Для обеспечения герметичности также используется уплотнитель.

На подвижную часть окна устанавливаются механизмы, предназначенные для его открытия и закрытия. Также стоит добавить, что пластиковое окно оснащается отливом для отвода осадков и откосами для заделывания верхних и боковых частей с наружной стороны конструкции.

Замеры окон

Перед тем, как поставить пластиковое окно, нужно выполнить ряд обязательных замеров. От точности замерочных работ напрямую зависит качество установки ПВХ-окна. Любая неточность в замерах может привести к тому, что пластиковые окна своими руками не будут установлены должным образом. В результате этого могут возникать такие проблемы, как сквозняки в помещении или промерзание окон.

Прежде чем приступить к замерочным работам, необходимо внимательно осмотреть проем. Если наружная часть окна меньше, то замеры должны быть выполнены по наиболее узкому месту. Причем желательно сделать несколько замеров. Такая необходимость обусловлена тем, что в большинстве случаев оконные проемы не отличаются идеальной ровностью. В результате проведенных замеров необходимо найти наименьшую величину и прибавить к ней 3 см. Результат измерения высоты проема необходимо оставить таким, каким он есть.

Стоит добавить, что в том случае, если наружная и внутренняя часть окна имеют одинаковый размер, измерения должны быть выполнены иначе. Так, от полученного результата ширины необходимо отнять 3 см, от высоты – 5 см. Это делается для того, чтобы оставить определенный зазор для монтажной пены и установки подоконника.

Подготовка к установке

Отвечая на вопрос как установить пластиковые окна, стоит заметить, что данный процесс требует серьезного отношения к подготовительному этапу. В противном случае существует вероятность того, что какие-то части окна разрушатся или отвалятся в процессе эксплуатации.

Перед тем, как поставить пластиковое окно, нужно демонтировать старую оконную конструкцию. После этого из оконного проема убирается все, что может быть разрушено в процессе эксплуатации. В процессе подготовки также следует учесть такие моменты:

• конструкция должна быть качественно закреплена;
• окно должно быть выставлено идеально ровно как в горизонтальной, так и в вертикальной проекции;
• монтажная пена, предназначенная для крепления конструкции, должна быть предварительно отштукатурена со всех сторон.

Технология установки

Пластиковые окна своими руками могут быть установлены различными способами. Чаще всего монтаж ПВХ-окон начинается с фиксации конструкции со всех сторон посредством клинышков. При этом необходимо определить точность установки рамы относительно проема. Далее выполняется закрепление рамы при помощи болтов. Устанавливая пластиковые окна своими руками, также стоит помнить о важности герметизации всей конструкции. Для этого используется монтажная пена, равномерно распределяющаяся по поверхности оконной конструкции, которая была предварительно смочена водой.

Перед тем, как установить пластиковые окна, следует знать, что согласно одной из технологий, необходимо предварительно просверлить отверстия для анкеров, которые будут вбиты в стену. За счет этого обеспечивается максимально безопасное крепление.

В альтернативном варианте пластиковые окна своими руками предусматривают прикрепление к раме металлических пластин, которые впоследствии будут установлены на стену. Данный способ отличается простотой и высокой скоростью. Но при этом его нельзя назвать очень надежным. Дело в том, что при использовании этой технологии рама может быть перекошена даже при сильном порыве ветра. Поэтому чтобы избежать проблем при установке окна вторым способом, желательно использовать широкие и толстые пластины из металла.

Ошибки при установке

Перед тем, как установить пластиковые окна, нужно внимательно изучить наиболее распространенные ошибки, которые допускаются в процессе монтажа. Первое, о чем стоит вспомнить – это неправильный выбор размера окна. Данная ошибка обычно возникает в результате неточного замера оконного проема.

Еще одна распространенная ошибка – некачественная очистка оконного проема от мусора или пыли. Результатом этой ошибки является неравномерная и неплотная укладка монтажной пены. Перед тем, как установить пластиковые окна, также стоит обратить внимание на необходимость термоизоляции стены. Если не учесть важность термоизоляции, то в квартиру будет постоянно проникать холодный ветер. Среди других распространенных ошибок, совершаемых в процессе установки оконных конструкций из ПВХ, можно отметить: неправильный расчет размера подоконника, некачественное крепление оконной конструкции к стене и применение недостаточного количества монтажной пены.

Инструкция по монтажу пластиковых окон своими руками

Тамара Битяговская 4 лет назад Просмотров:

1 Инструкция по монтажу пластиковых окон своими руками Эта инструкция по установке окон рассчитана, главным образом, на монтаж окон в деревянных домах, на дачах. Инструкция по установке окон носит рекомендательный характер и должна корректироваться на индивидуальные особенности дома. Не рекомендуется производить установку окон своими руками не имея должной квалификации и опыта. Приобретенное Вами пластиковое окно — это полностью готовое изделие, состоящее из рамы (коробки), стеклопакета, а для поворотных и поворотно-откидных окон еще и створки и фурнитуры. А раз Вы решили установить окно своими руками, то Вы должны понимать, что от правильной установки пластикового окна зависит, как долго оно Вам прослужит. Воспользуйтесь советами специалистов. Размеры оконных проемов Перед покупкой окна вам нужно удостовериться, что имеющиеся оконные проемы подходят. В противном случае, нужно или изменить размеры проема, или выбрать окно другого размера. Если оба варианта вас не устраивают, нужно заказать окно по индивидуальным размерам, исходя из габаритов того оконного проема, который есть в настоящее время. В зависимости от того, устанавливаете ли вы окно с подоконным профилем, высота которого равна 30мм, или без него, в таблице приведены рекомендуемые минимальный и максимальный размер оконного проема с учетом раширения пены.

2 Инструменты для установки окна Для установки пластикового окна требуется: шуруповерт, уровень, дрель (перфоратор), рулетка, плоскогубцы, пластиковая стамеска, деревянный молоток или резиновая киянка, шестигранник для регулировки окон, перчатки, монтажная пена, анкерные пластины (монтажные пластины), саморезы или анкерные болты, распорные клинья (в т.ч. самодельные из дерева), вода в пульверизаторе. Крайне не рекомендуется производить монтаж окон при температуре -10 С и ниже, при сильном дожде и ветре более 15 м/с. Общий вид окна 1. Рама (коробка); 2. Створка; 3. Импост; 4. Штапик; 5. Стеклопакет; 6. Фурнитура; 7. Подоконный профиль Подготовка к установке окна 1. Перед началом установки окна проверьте соответствие габаритных размеров окон и оконных проемов. Зазоры между установленным окном и оконным проемом, оставшимся после демонтажа старого окна, должны быть слева, сверху, справа и снизу около 2см. В крайнем случае, окно можно установить на подоконный профиль без зазора прямо на оконный проем. 2. Демонтируйте старую оконную раму. Если размер оконного проема позволяет, демонтируйте и старую деревянную коробку, т.к. монтаж надежнее проводить непосредственно в стены дома. 3. Затем нужно снять с окна створку: — открыть створку (рис. 2)

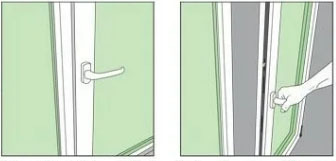

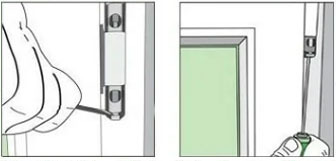

3 — вынуть штифт из верхней петли (вынимается снизу петли для удобства его можно подцепить отверткой или плоскогубцами) (рис. 3) 4. Если окно или часть окна глухие, необходимо вынуть стеклопакет. Сначала снимите штапик. Первыми вынимаются длинные штапики, затем короткие. Обычно в глухих частях штапик на производстве забивают не до конца. Это позволяет достаточно легко вынуть его из окна при помощи пластиковой стамески. 5. Уберите защитную пленку с наружной стороны окна. В противном случае под воздействием внешних погодных факторов она станет тонкой и хрупкой и в дальнейшем её будет очень сложно снять. Установка окна Монтаж окна производится двумя видами крепежа: напрямую через отверстия в раме, в зависимости от материала стен, саморезами или анкерными болтами или через анкерные пластины, которые крепятся к раме окна. В обоих вариантах крепеж надо устанавливать по следующим правилам: — минимальное расстояние от углов рамы до первого крепежа должно составлять не более 15 см., — расстояние между крепежными элементами не должно превышать 70 см, — расстояние от импостного соединения с рамой — не более 15 см (рис. 5),

4 — низ рамы крепить не обязательно — верх рамы крепится на одно крепление при ширине рамы до 70 см, на два крепления от 71 до 150см, на три крепления при ширине рамы от 151 до 230см, и обязательно ставится крепеж у импоста, если окно разделено импостом (рис.4). При установке на анкерные пластины необходимо закрепить пластины на раме окна с помощью саморезов (рис. 4). При установке окна на анкерные болты или длинные саморезы необходимо просверлить отверстия в раме окна. Все отверстия в раме нужно делать с внешней стороны. 1. Установить раму окна в проем. Если в оконном проеме есть «четверть», прижмите раму окна в четверти. Не рекомендуется устанавливать окно по внешней стене дома, лучше расположить где-то от центра стены до внутреннего края, в зависимости от толщины стены и способа установки подоконника. Расположите раму в проеме так, чтобы зазоры слева и справа стали одинаковые. Выставьте окно по уровню и при помощи распорных клиньев закрепите раму в вертикальной и горизонтальной плоскости. Особенно важно установить распорный клин непосредственно рядом с местом крепления, чтобы при закручивании болта или самореза не деформировать раму. 2. Если Вы производите установку окон в деревянном доме, то через просверленные отверстия в раме можно закрепить окно длинными саморезами непосредственно в стену. Если установка окна производится на анкерные болты, то сначала нужно сделать на стене отметки через отверстия в раме. Затем, вынуть раму, сделать отверстия в стене, установить дюбель, вернуть раму в проем, еще раз проверить уровень по горизонтали и

5 вертикали, и закрепить раму. При установке на анкерные пластины повторно вынимать окно после выставления по уровню не нужно. По месту изогните анкерные пластины таким образом, чтобы они прижимались к стене. Закрепите пластины на стене. Крепеж пластины к стене выбирается в зависимости от материала стены. 3. Теперь установите на установленную раму окна снятые ранее створки и стеклопакеты. 4. Проверьте открывание и закрывание всех створок. Створки должны открываться свободно, без препятствий. Уплотнения должны плотно прилегать к раме по всему периметру створки. Если необходимо, произведите регулировку фурнитуры при помощи шестигранника. 5. Теперь нужно запенить шов по всему периметру рамы изнутри помещения. Для этого существует пистолетная монтажная пена. Марку монтажной пены нужно выбирать в зависимости от сезона и погодных условий. Работы лучше проводить в перчатках. Перед заполнением периметра пеной, увлажните проем водой. Так пена не будет отставать от стены и сползать. Заполняйте аккуратно, небольшим слоем (примерно 2/3 толщины рамы). Нужно учесть, что пена расширяется не одинаково при разных температурах. Читайте инструкцию на баллонах. В случае попадания пены на раму, дать высохнуть, затем удалить, срезав тонким ножом. 6. Обязательно установите водоотливы на окна, закрепив их к подставочному профилю (подоконному профилю) с наружной стороны саморезами. Если ширина стены позволяет, то пространство под водоотливом нужно запенить, иначе во время дождя будет слышен «жестяной звон». В противном случае водоотлив окна лучше заказывать минимальной ширины. Наличие водоотлива предотвращает попадание воды под окно и защищает наружную стену от намокания. 7. После высыхания монтажной пены, нужно установить подоконник. Он устанавливается в специальное углубление в подставочном (подоконном) профиле, что снизу рамы. Если Вы установили окно снизу на распорные клинья, то пространство под подоконником так же необходимо заполнить пеной. Если стена дома узкая, то снизу подоконник нужно закрепить консолями (уголками). 8. Советуем первые 16 часов после установки окна не открывать. Незначительное перемещение рамы может привести к нарушению монтажного шва. 9. Отделка наружных откосов производится не более, чем через 3 дня после монтажа окна. Обязательно нужно закрыть монтажный шов с уличной стороны, т.к. под воздействием солнца и влаги монтажная пена быстро разрушается.

6 10. Снимите защитную пленку с внутренней стороны окна. Установите декоративные накладки на петли и закрепите ручку окна. Схема открывания окна Изменение одного положения открывания в другое производится только через промежуточное прижатие створки к раме. В противном случае, возможно соскакивание створки с верхней петли. Чтобы исправить положение, необходимо плотно прижать створку к раме и перевести ручку в режим закрыто. Рекомендации по уходу В случае загрязнения пластиковых поверхностей достаточно протереть влажной тканевой салфеткой смоченной водой или мыльным раствором. Не использовать абразивные моющие средства! Требуется один раз в год производить смазку подвижных частей фурнитуры машинным маслом. Уплотнительные резинки протирать от пыли и грязи влажной не мыльной салфеткой. Не реже одного раза в год обрабатывать спреем на основе силиконового масла (глицерина).

Как правильно установить металлопластиковые окна: пошаговая инструкция

Впервые покупая окна ПВХ, следует помнить, что монтаж бывает обычным и по ГОСТу. Установка металлопластиковых окон своими руками следуя общепринятым правилам серьезно снизит затраты, но потребует тщательно продуманного плана.

Правильная установка пластиковых окон гарантирует длительную эксплуатацию конструкции без дополнительных капиталовложений. Точно придерживаясь технических нормативов, вы потратите больше времени и денег, но зато не столкнетесь с необходимостью регулировки и ремонта уже через несколько месяцев.

Важно! Производители не дают эксплуатационных гарантий, если монтаж производят посторонние люди. Помните, что отклонение от строительных норм приводит к промерзанию, протеканию окон. Могут появиться трудности с закрыванием, вентиляцией, качественной работой фурнитуры.

Четко следуя советам специалистов ставя окна в квартире, магазине или офисе можно выполнить монтаж не хуже профессионалов.

Установка окон ПВХ самостоятельно

После покупки и доставки оконных конструкций необходимо подготовить инструменты, ознакомиться с предписаниями мастера и неукоснительно соблюдать последовательность.

Подготовка. Установка окон на балкон или в комнату начинается с выбора крепежа и разборки конструкции на несколько элементов. Это обеспечит безопасность и эффективность работы. Вам потребуется:

Отвертки с крестовидной и плоской головкой.

Молоток с резиновой головкой.

Гвоздодер или фомка.

Электролобзик или обычная ножовка.

Требуется вынуть стеклопакеты, снять створки, проверить качество крепления подрамника. Чтобы влага не могла попасть в помещение — снимите подрамник и тщательно обработайте его верхнюю часть силиконом, после чего поставьте его на место.

Демонтаж старых оконных коробок. В панельном доме, построенном в прошлом веке, деревянные коробки уже дано пришли в негодность. Они не способны задерживать влагу и не обеспечивают сто процентной защиты от перепадов температур. Убрать коробку просто: снимаете створки, центральную планку и нижнюю часть распиливаем в любом месте, затем одеваем гвоздодером и выворачиваете. После чего удаляются боковые и верхние части коробки.

Технология установки пластиковых окон в кирпичном доме

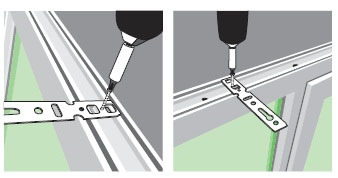

Сперва выбирается способ крепления рамы. Можно воспользоваться анкерными болтами — для этого просверливается по два отверстия в боковых частях профиля. Сверло подбирается таким образом, чтобы шляпка анкерного болта была больше отверстия. После этого перфоратором делаются отверстия в стене. В них вставляются пластиковые элементы крепежа. Рама фиксируется в проеме при помощи небольших деревянных клиньев. Глубина установки пластиковых окон зависит от толщины стен.

Требуется тщательно поверить отклонение горизонтальных, вертикальных плоскостей строительным уровнем. Затем ставятся анкерные болты, после чего еще раз проверяется посадка рамы уровнем. Щели по бокам, внизу, сверху задуваются монтажной пеной. Необходимо подождать тридцать минут пока она застынет, только после этого вставляются на место стеклопакеты и вешаются створки. Если монтировать окно на пластины — их крепят к раме в специальные пазы. Затем рама устанавливается на свое место, а пластины прикрепляются к стене дюбелями.

Как установить окна в деревянный дом самому

Деревянный сруб оборудовать новыми окнами нужно вдвоем. Удержать раму в проектном положении и выставить по уровню без помощника не получится. Установка окон в старую коробку, особенно если они больших размеров, невозможна без компаньона. Монтаж в деревянном доме мало чем отличается от работы в стандартной многоэтажке. Главная трудность состоит в точном выставлении рамы без перекосов.

Дерево, как и газобетон не требует использования перфоратора., плотная структура отлично держит обычные шурупы. Последовательность процесса стандартная:

Освобождаем проем от старой коробки.

Деревянными клиньями фиксируем раму в нужном положении.

Прижимаем к поверхности профиля уровень, молотком подгоняем наклон плоскости к идеальному.

Используя пластины, фиксируем положение.

Щели задуваем монтажной пеной.

Ставим стеклопакеты, вешаем створки.

Внутри крепим подоконник, снаружи отлив.

Дефлектор ставим на вентиляционные отверстия.

Устанавливаем москитную сетку.

В чем привлекательность окон ПВХ

Использование инновационных технологий позволяет значительно снизить затраты на отопление в квартире или доме, создание микроклимата, да и ремонт металлопластиковых окон куда проще и дешевле чем деревянных. На даче, замена старых оконных блоков новыми, превратит экстерьер здания в боле современный, привлекательный. Поставив на лоджии или балконе оконную конструкцию, можно значительно увеличить полезную площадь квартиры. Появится отличное место для отдыха или любимых занятий.

Монтаж пластиковых окон

Наша компания «Окна-Маркет» гарантирует клиентами фирмы проведение всех работ, будь то остекление балконов под ключ или установка стеклопакетов, исключительно на высшем уровне. В своем штате мы имеем опытных специалистов, которые прошли специальное обучение и практику на строительных объектах и используют в своей работе знания о передовых разработках узлов монтажных швов. Инструкция по установке соблюдается в полном объеме.

Для современного окна важен его грамотный монтаж в стеновом проеме. Можно утверждать, что потребительские свойства окна полностью зависят от правильной установки.

Инструкция по монтажу пластиковых окон

Подробно требования при проведении монтажа изложены в третьей главе нашей монтажной инструкции. Но есть три основных принципа установки окон, на которые мы хотим обратить самое пристальное внимание обмерщиков и сотрудников монтажных бригад.

1. Три слоя заделки шва

Каждый монтажный узел должен иметь три слоя заделки: снаружи — защита от климатических воздействий, в середине — утеплитель, изнутри — пароизоляция. Можно использовать разные материалы для внешних слоев и разные монтажные пены, но, в том или в другом исполнении, эти три плоскости заделки должны присутствовать.

Наружный слой призван защищать слой утеплителя от проникновения в него влаги, и также должен обладать паропроницаемостью для того, чтобы имелась вентиляция утеплителя. То есть, наружный слой должен быть водоизоляционным и паропроницаемым. Эти требования обусловлены тем, что при проникновении влаги в утеплитель его теплоизоляционные качества падают.

Наилучшим образом современным требованиям для наружного слоя соответствуют ПСУЛ (предварительно-сжатые уплотнительные ленты). Это специальные монтажные ленты, которые наклеиваются на оконную коробку перед ее установкой в проем, и потом, расширяясь, они заполняют все неплотности четверти в проеме. При серьезных достоинствах: оптимальная строительная физика и технологическая простота, они обладают и недостатками. Удобно эти ленты применять в новом строительстве, когда проем имеет относительно хорошую геометрию. Но при замене окон в старых домах, когда откосы неровные, а тем паче, штукатурные, их использование затруднено. Еще один недостаток — на ПСУЛ не ложится штукатурка.

В качестве альтернативы возможно использование паропроницаемых герметиков с коэффициентом паропроницаемости согласно требованиям ГОСТа 30971-2002. В ограниченном виде возможно использование снаружи силикона. При этом следует соблюдать определенные правила: толщина слоя силикона должна составлять половину от ширины заполняемого шва, и силикон должен быть приклеен только с двух сторон и работать на растяжение, остальные его стороны должны оставаться свободными. Пример использования силикона снаружи и изнутри помещения показан на узле в ГОСТ 30971-2002 (Рис А.14). Недопустимо, как это можно наблюдать иногда на объектах, просто помазать силиконом поверх пены — это имитация защиты шва, но не сама защита.
Центральный слой — теплоизоляционный. В настоящее время для его исполнения применяют полиуретановые пены. Лучше всего использовать пены, предназначенные специально для установки окон. Такие пены расширяются постепенно, равномерно заполняют шов и их не надо подрезать после затвердевания. При их использовании монтажник может визуально контролировать заполнение пустот в шве.

Прочие пены, которые расширяются очень быстро и с большим коэффициентом расширения, не позволяют визуально контролировать заполнение пустот. После окончания монтажа пена свисает клочьями со стороны помещения, клочья подрезают, нарушая защитную наружную корочку.

Внутренний слой — пароизоляционный. Его функция состоит в защите утеплителя (пены) от проникновения в нее паров влаги со стороны помещения. Для этих целей применяют пароизоляционные ленты, в основном, на основе бутила или герметики с высоким коэффициентом сопротивления паропроницанию.

2. Отсутствие мостиков холода

Монтажный шов — это узел, где происходит стыковка конструкций стены и окна, обладающих совершенно различными свойствами, в том числе и в плане теплотехники. И очень важно исполнить узлы таким образом, чтобы не возникало
мостиков холода на оконных откосах.

В основном, проблема мостиков холода — это проблема однослойных конструкций стен, которые применялись в домах прошлых лет (сплошной кирпич, керамзитобетон и т.д.). В таком случае слабой зоной является сама стена вокруг оконой коробки в силу ее низкого сопротивления теплопередачи. На откосе появляется участок с температурой поверхности ниже точки
росы. На этом участке, во-первых, происходят высокие теплопотери, во-вторых, на нем выпадает конденсат. Если конденсация влаги на откосе происходит часто, то впоследствии на этих местах может образоваться грибок (плесень).

В экстремальных случаях (низкокачественный силикатный кирпич, некоторые серии панельных домов) возле оконной коробки
со стороны помещения на стене могут быть отрицательные температуры. При такой ситуации окно обречено на то, чтобы по нему низвергался «Ниагарский водопад» конденсата, а также возможно образование льда на особо холодных участках.

Если пластиковые окна устанавливаются в дом с однослойной конструкцией стен, то оконную коробку следует располагать на расстоянии не более 2/3 ее толщины от внутренней поверхности стены.

При наличии в стене эффективного утеплителя (минеральной ваты или негорючих пенополистиролов) окно должно стоять или в плоскости утеплителя, или за четвертью из утеплителя. В стенах, где комбинируются газобетон с наружной облицовкой и четвертями из кирпича, как правило, мостиков холода также не возникает благодаря хорошим теплотехническим качествам
газобетона.

3. Крепление оконного блока в проёме

Спецификой окон из пластика является то, что они имеют существенные тепловые линейные расширения. То есть, при нагреве ПВХ окон солнечными лучами бруски коробки и створок увеличиваются в размерах. В качестве расчетных величин теплового расширения для окон белого цвета следует применять 0,8 мм на 1 погонный метр, для цветных окон — 1,2 мм на 1 п.м (разница в тепловом расширении связана с тем, что белые профили окон нагреваются значительно меньше, чем цветные) при изменении температуры на 10 °С.

В соответствии с этим фактором выполняется крепеж окна в стене. Учет тепловых зазоров — важный принцип правильного монтажа. При его нарушении оконные конструкции в ходе эксплуатации могут быть повреждены. Тепловые зазоры необходимо учитывать особенно внимательно при проектировании крупноразмерных элементов остекления: при выполнении эркеров, витрин, остекления на всю высоту этажа.

Принцип крепления таков: углы пластиковых окон, в том числе возле импостных соединений, должны оставаться свободными, а шаг установки крепежных элементов по всему периметру должен составлять для белых профилей не более 70 см, для цветных не более 60 см. По всему периметру окна должен быть зазор для компенсации тепловых колебаний размеров профиля.

Это три основных принципа при установке современных окон, хотя, конечно, существует много нюансов и тонкостей, которые зависят от различных факторов. Требования к монтажному шву при его проектировании устанавливают исходя из комплекса нагрузок , возникающих в ходе его эксплуатации (смотри информационное Приложение 1).

Инструкция по монтажу пластиковых окон

Эта инструкция по установке окон рассчитана, главным образом, на монтаж окон в деревянных домах, на дачах. Окна ПВХ предназначены для эксплуатации в помещениях с температурой внутри помещения: минимальная +5°С, максимальная +60°С.

Инструкция по установке окон носит рекомендательный характер и должна корректироваться на индивидуальные особенности дома. Не рекомендуется производить установку окон своими руками не имея должной квалификации и опыта.

Приобретенное вами пластиковое окно – это полностью готовое изделие, состоящее из рамы (коробки), стеклопакета, а для поворотных и поворотно-откидных окон еще и створки и фурнитуры. А раз вы решили установить окно своими руками, то должны понимать, что от правильной установки пластикового окна зависит, как долго оно вам прослужит. Воспользуйтесь советами специалистов.

Перед покупкой окна нужно удостовериться, что имеющиеся оконные проемы подходят. В противном случае, нужно или изменить размеры проема, или выбрать окно другого размера. Если оба варианта вас не устраивают, нужно заказать окно по индивидуальным размерам, исходя из габаритов того оконного проема, который есть в настоящее время.

Инструменты для установки окна

Для установки пластикового окна требуется: шуруповерт, уровень, дрель (перфоратор), рулетка, плоскогубцы, пластиковая стамеска, деревянный молоток или резиновая киянка, шестигранник для регулировки окон, перчатки, монтажная пена, анкерные пластины (монтажные пластины), саморезы или анкерные болты, распорные клинья (в т. ч. самодельные из дерева), вода в пульверизаторе.

Крайне не рекомендуется производить монтаж окон при температуре -10° С и ниже, при сильном дожде и ветре более 15 м/с.

Общий вид окна

Подготовка к установке окна

1. Перед началом установки окна проверьте соответствие габаритных размеров окон и оконных проемов. Зазоры между установленным окном и оконным проемом, оставшимся после демонтажа старого окна, должны быть слева, сверху, справа и снизу около 2 см.

2. Демонтируйте старую оконную раму. Если размер оконного проема позволяет, демонтируйте и старую деревянную коробку, т.к. монтаж надежнее проводить непосредственно в стены дома.

3. Затем нужно снять с окна створку:

Шаг 1
Снимите декоративную накладку.

Шаг 2
Откройте створку.

Шаг 3
Оттяните штифт вниз. Отклоните створку на себя и, преподняв ее, снимите с нижней петли.

4.Если окно или часть окна глухие, необходимо вынуть стеклопакет. Сначала снимите штапик. Первыми вынимаются длинные штапики, затем короткие. Обычно в глухих частях штапик на производстве забивают не до конца. Это позволяет достаточно легко вынуть его из окна при помощи пластиковой стамески.

5. Уберите защитную пленку с наружной стороны окна. В противном случае под воздействием внешних погодных факторов она станет тонкой и хрупкой и в дальнейшем её будет очень сложно снять.

Установка окна

Монтаж окна производится через анкерные пластины, которые крепятся к раме окна. Крепеж надо устанавливать по следующим правилам: минимальное расстояние от углов рамы до первого крепежа должно составлять не более 15 см, расстояние между крепежными элементами не должно превышать 60 см, расстояние от импостного соединения с рамой — не более 15 см.

При установке на анкерные пластины необходимо закрепить пластины на раме окна с помощью саморезов:

1. Установить раму окна в проем. Если в оконном проеме есть «четверть», прижмите раму окна в четверти. Не рекомендуется устанавливать окно по внешней стене дома, лучше расположить где-то от центра стены до внутреннего края, в зависимости от толщины стены и способа установки подоконника.Расположите раму в проеме так, чтобы зазоры слева и справа стали одинаковые. Выставьте окно по уровню и при помощи распорных клиньев закрепите раму в вертикальной и горизонтальной плоскости. Особенно важно установить распорный клин непосредственно рядом с местом крепления, чтобы при закручивании самореза не деформировать раму.

2. По месту изогните анкерные пластины таким образом, чтобы они прижимались к стене. Закрепите пластины на стене.

3. Теперь установите на установленную раму окна, снятые ранее створки и стеклопакеты.

4. Проверьте открывание и закрывание всех створок. Створки должны открываться свободно, без препятствий. Уплотнения должны плотно прилегать к раме по всему периметру створки. Если необходимо, произведите регулировку фурнитуры при помощи шестигранника.

5. Теперь нужно запенить шов по всему периметру рамы изнутри помещения. Для этого существует пистолетная монтажная пена. Марку монтажной пены нужно выбирать в зависимости от сезона и погодных условий. Работы лучше проводить в перчатках. Перед заполнением периметра пеной увлажните проем водой. Так пена не будет отставать от стены и сползать. Заполняйте аккуратно, небольшим слоем (примерно 2/3 толщины рамы). Нужно учесть, что пена расширяется не одинаково при разных температурах. Читайте инструкцию на баллонах. В случае попадания пены на раму, дать высохнуть, затем удалить, срезав тонким ножом.

6. Обязательно установите водоотливы на окна, закрепив их к подставочному профилю (подоконному профилю) с наружной стороны саморезами. Если ширина стены позволяет, то пространство под водоотливом нужно запенить, иначе во время дождя будет слышен «жестяной звон». В противном случае водоотлив окна лучше заказывать минимальной ширины.Наличие водоотлива предотвращает попадание воды под окно и защищает наружную стену от намокания.

7. После высыхания монтажной пены, нужно установить подоконник. Он устанавливается в специальное углубление в подставочном (подоконном) профиле, что снизу рамы. Если вы установили окно снизу на распорные клинья, то пространство под подоконником так же необходимо заполнить пеной. Если стена дома узкая, то снизу подоконник нужно закрепить консолями (уголками).

8. Советуем первые 16 часов после установки окна не открывать. Незначительное перемещение рамы может привести к нарушению монтажного шва.

9. Отделка наружных откосов производится не более, чем через 3 дня после монтажа окна. Обязательно нужно закрыть монтажный шов с уличной стороны, т.к. под воздействием солнца и влаги монтажная пена быстро разрушается.

10. Снимите защитную пленку с внутренней стороны окна. Установите декоративные накладки на петли и закрепите ручку окна.

Схема открывания окна

Изменение одного положения открывания в другое производится только через промежуточное прижатие створки к раме. В противном случае, возможно соскакивание створки с верхней петли. Чтобы исправить положение, необходимо плотно прижать створку к раме и перевести ручку в режим «закрыто».

Рекомендации по уходу

В случае загрязнения пластиковых поверхностей достаточно протереть влажной тканевой салфеткой смоченной водой или мыльным раствором. Не использовать абразивные моющие средства!

Требуется один раз в год производить смазку подвижных частей фурнитуры машинным маслом. Уплотнительные резинки протирать от пыли и грязи влажной не мыльной салфеткой. Не реже одного раза в год обрабатывать спреем на основе силиконового масла (глицерина).
