Как устроен механизм пластикового окна

Поворотно-откидной оконный механизм

• Какая бывает фурнитура и почему она выходит из строя?
• Запирающая фурнитура и ее разновидности
• Сдвижные конструкции
• Когда требуется регулировка механизмов и как это делается?
• Что нужно делать?

Поворотно-откидной механизм для пластиковых окон является необходимым условием для того, чтобы окнами можно было нормально пользоваться. Однако этот механизм требует своевременного обслуживания или ремонта, иначе он не сможет правильно выполнять свои функцию. Большинство действий пользователь окон сможет выполнить сам, изучив инструкцию.

Какая бывает фурнитура и почему она выходит из строя?

Поворотно-откидной механизм для пластиковых окон состоит из сложного набора фурнитуры: все элементы должны соединяться между собой, образовывая единую систему. Производители выпускают разные механизмы, поэтому их моделей достаточно много, как и деталей фурнитуры, к которым относятся тяги, соединительные элементы, петли, кронштейны, иные мелкие детали, играющие важную роль.

В основном присущ поворотно-откидной механизм для пластиковых окон. Это наиболее часто встречающаяся система, которая отличается простотой в использовании. Механизм поворачивается и открывает створку окна, также может установить ее в режим проветривания, для этого створка наклоняется в сторону. Для приведения механизма в движение необходимо повернуть ручку. У окна она всего одна.

Описание поворотно-наклонного механизма

Фурнитура может иметь и дополнительные функции, например, многие ручки оснащаются замком, который не позволяет открыть окно ребенку или мешает криминальному элементу взломать окно с уличной стороны. Окна могут иметь разнообразные дополнительные механизмы, блокирующие створку, добавляющие режимы проветривания, защищающие от взлома. Аналогичными устройствами могут оснащаться любые пластиковые двери, чаще всего их устанавливают на балконные.

Если фурнитура сломалась, не обязательно вызывать мастера, ее можно починить самому. Об этом в нашем материале «Как сэкономить при замене фурнитуры»

Запирающая фурнитура и ее разновидности

Механизмы открывания окон могут разделяться на следующие группы:

• По форме окна.
• Способу открывания створки. Она может отодвигаться в сторону, откидываться, распахиваться, двигаться вокруг собственной оси. Для всего этого требуются разные системы открывания.
• Типу профиля.
• Наличию системы, способной противостоять взлому.
• Расположению оси. Ось может находиться как с левой, так и с правой стороны, в зависимости от того, в какую сторону должна открываться створка.

Самой распространенной является поворотно-откидная фурнитура: она обеспечивает движение привычных нам оконных створок. Такое окно может распахиваться и откидываться в режиме проветривания. Всего окно имеет два режима открывания.
От того, с какой стороны находится механизм, будет зависеть, в левую или правую сторону откроется створка. Поворачиваться она способна только в одном направлении. Кроме этого, в зависимости от механизма створка может открываться внутрь или наружу.

Фрамужное открывание подразумевает наличие в конструкции окна специального горизонтального подвеса, находящегося в его нижней части. Благодаря этому механизму происходит откидывание окна. Такой механизм открывания пластиковых окон может использоваться для конструкции, находящихся на большой высоте, которые достать рукой не получится. Для этого используют дистанционный способ воздействия. Это механическая ручка нужной длины или электронный привод. Такие створки способны откидываться на 180 градусов. Вращение происходит вокруг расположенной снизу оси. Однако наклон конструкции не может превышать 10-25 градусов в зависимости от модели механизма.

Механизм пластиковых окон может оснащаться и дополнительными элементами фурнитуры. К дополнительному режиму можно отнести способность оконной створки наклоняться. Благодаря наличию дополнительной оси снизу створка может наклониться на заданный угол в 100-250 градусов. Эта способность зависит от того, какого размера и массы створка. Чем она больше, тем больше ее вес и меньше способность повернуться.
Такой способ открывания доступен для окна практически любой формы.

Сдвижные конструкции

Пластиковые окна механизм открывания могут иметь и принципиально другой. К такой системе относится сдвижная. Движение створки происходит за счет направляющих, обычно их устанавливают как в верхней так и в нижней части окна. Створка не способна герметично закрываться, поэтому используют такой механизм в основном для холодного остекления, которое и не требует плотного закрывания, так как его рамы не могут удерживать тепло.

Механизм может иметь сложную конструкцию иметь способность не только сдвигаться, но и наклоняться. Такие окна работают в трех режимах:

• Наклон.
• Сдвиг.
• Выставление.

Такой оконный механизм конструктивно является самым сложным. Ставится такая конструкция на обычные профили, которые имеют уплотнители по периметру. Встретить эту конструкцию обычно можно не на окнах, а на больших раздвижных дверях, площадь которых намного превышает стандартную.

Когда требуется регулировка механизмов и как это делается?

Если у вас установлены пластиковые окна, устройство и ремонт механизма особой сложности не составят. Регулярное обслуживание можно делать самостоятельно, главное — вовремя уделить конструкции внимание и не забывать, что есть разница в настройках для летнего и зимнего периода

Переключение прижима “зима-лето”

Когда требуется регулировка механизмов:

• Фурнитура начала цепляться за створку в момент открывания.
• Фурнитура задевает коробку.
• Дверь или окно закрыты, но из них сквозит.
• Окно не открывается.

Если окно неправильно себя ведет сразу после установки, регулировка поворотно откидного механизма пластикового окна помочь не сможет. Причиной является неправильно выполненная установка. Стоит обратиться в фирму, которая выполняла работу, или переделать самому, если вы ставили окно самостоятельно. Поэтому нужно сразу проверять, ровно ли установлена рама.

В остальных случаях регулировка вполне способна исправить ситуацию. Для ее проведения не требуется сложный инструмент. В хозяйстве нужно иметь отвертку, шестигранник 4 мм, насколько ключей и плоскогубцы. Этого набора хватит и для регулирования и для снятия створок, если это потребуется.

Зная, какой механизм за что отвечает, провести необходимые настройки не составит труба. При помощи нижней петли осуществляется прижим створки, а также можно поднять ее угол или опустить. Створка может поворачиваться в правую или левую сторону при помощи этого же узла. Запорный механизм оснащен цапфами, благодаря которым осуществляется плотное прижимание створки к коробке.

Если окно заклинивает, нужно искать ножницы. Этот механизм находится в верхней части конструкции. Он тоже отвечает за прижим и смещение створки. Если его заедает, окно тяжело открыть.

Для безопасности детей лучше поставить детский замок на пластиковое окно. Какие бывают замки и как их выбрать читайте у нас на сайте.

Что нужно делать?

Регулировка откидного механизма пластиковых окон — не самая сложная задача, главное — найти к ней правильный подход. Начинать настройку окна нужно с нижней петли. Достаточно часто она ослабевает или, наоборот, слишком плотно затянута с зимы.

Желательно смазывать механизмы перед началом каждого сезона.

Если петля провисла, нужно поднять створку вверх, если она прижата слишком сильно, петлю ослабляют. Начинают работу именно с нижней петлей, если это не помогает, настраивают и верхнюю. Следите за положением створки, она должна стоять ровно. Регулировать требуется в закрытом положении.

Каждый механизм открывания имеет свои особенности, которые важно учитывать при выборе окон. Отрегулировать конструкцию в большинстве случаев можно самостоятельно вне зависимости от ее устройства.

Как устроен механизм пластикового окна

Вы установили пластиковые окна, уже успели привыкнуть к удобству и комфорту: теплосбережение, отсутствие сквозняков, москитная сетка, не пропускающая насекомых, разные режимы открытия створки и проч. Но после непродолжительной эксплуатации вы замечаете, что у ваших окон возникли неисправности: разболталась или туго поворачивается ручка, поддувание по уплотнителю, затирается створка о раму либо другие проблемы.

Не стоит спешить вызывать мастера из сервисной службы, с некоторыми неисправностями вы сможете справиться сами, особенно, если рядом нет сервисной службы, например, в дачном поселке. Самостоятельный ремонт или регулировка окон обладают целым рядом преимуществ:

— вы ничего не платите фирме по ремонту, экономя свой бюджет;

— не теряется время на поиск и ожидание мастера и можно сделать срочный ремонт сразу после обнаружения дефекта;

— ремонт делается в удобное вам время, нет необходимости отпрашиваться с работы;

— вы точно сделаете все качественно, не пренебрегая мелочами.

Какие виды ремонта пластиковых окон возможно выполнить своими руками непрофессионалам

Самостоятельный ремонт фурнитуры пластиковых окон

1. Замена старого уплотнителя

Извлеките изношенный уплотнитель из канавки, протрите место мягкой тканью, зачистите старый клей. После установите новый уплотнитель и проклейте место стыка прозрачным герметиком.

2. Ремонт и замена ручек пластикового окна

2. Если нужно поменять ручку (например, когда вы решили поставить ручку более красивую либо с замком или старая ручка лопнула), сделайте следующее: отвинтите винты крепления, снимите ручку и замените новой, закрепив вновь винтами. Новую ручку можно купить у продавцов фурнитуры.

Как разблокировать ручку окна? В торце створки на уровне ручки находится язычок, который необходимо нажать или повернуть (зависит от конструкции) вертикально, и установить ручку в состояние «открыто».

Бывает, что язычок проскакивает мимо ответной части на оконной раме и не становится в положение «разблокировано». Вам нужно открутить ответную часть и подложить пластинку пластика или жести под неё.

4. Когда туго поворачивается ручка окна, нужно найти причину тугого хода ручки. Их бывает несколько:

• во время штукатурки откосов попал песок в механизм фурнитуры;
• высохла смазка;
• нарушена геометрия оконной створки.

В первых двух случаях очистите фурнитуру с помощью пылесоса и щёточки. Смажьте смазкой. Чтобы не нарушить антикоррозийное покрытие используйте смазки без кислот и смол в составе, например, VD-40.

Геометрия проверяется измерением рулеткой диагоналей створки. Расстояние от верхнего угла к нижней петле должно быть на 1-2мм больше, чем расстояние от верхней петли до нижнего угла. Чтобы отрегулировать геометрию створки необходимо:

• с помощью тупого долота и молотка снять штапики;
• между рамой створки и стеклопакетом найти рихтовочные пластины и отрегулировать геометрию створки, изменяя толщину этих пластин (подложив под стеклопакет дополнительные пластиковые или деревянные пластины).
• собрать все элементы створки в обратной последовательности.

Регулировка дефектов пластиковых окон самостоятельно

1. Затирание створки об оконную раму

При износе фурнитуры или не правильной регулировке створка пластикового окна начинает затирать о раму окна. Причиной может стать нарушение геометрии (как отрегулировать, см. выше) или провисание створки.

Провисание устраняем регулировкой петель, используя ключ шестигранник №4. Сверху нижней петли находится вертикальное отверстие. Вставив ключ в это отверстие и поворачивая влево либо вправо, можно сдвигать створку вверх либо вниз по вертикали. Открыв створку, снизу нижней петли винтом, расположенным горизонтально, можно сместить нижнюю часть створки по горизонтали. В торце створки на уровне верхней петли есть винт, который верхнюю часть створки смещает влево либо вправо.

2. Задувание ветра по уплотнителю

Причинами подобного дефекта могут быть износ уплотнителя или плохой прижим створки. Последовательность замены уплотнителя описана ниже, а прижим створки регулируется эксцентриками, которые установлены в торце створки со всех четырёх сторон, или ответными частями, закрепленными на раме, зависит от конструкции фурнитуры.

На эксцентриках есть метка в виде точки или полоски. Если повернуть метку в сторону уплотнителя, окно будет закрываться плотнее, если наоборот — слабее. Отрегулируйте прижим со всех сторон одинаково. На рамах в ответках есть винт с головкой под шестигранный ключ; поворачивая этот винт, вы смещаете зацеп в сторону лучшего или меньшего прижима.

Замена стеклопакета своими руками

Устанавливая новый стеклопакет, поставьте рихтовочные пластины по своим местам, не забудьте отрегулировать геометрию створки. Если этого не сделать, створка может выгнуться или провиснуть. Проявите к монтажу и регулировке особое внимание, так как неправильно установленный стеклопакет может снова лопнуть.

Во многих случаях можно сэкономить свои деньги, отремонтировав пластиковое окно своими руками. Но когда нет уверенности в своих способностях, и вы не решаетесь сделать ремонт окна своими силами, смело вызывайте профессионала, чтобы избежать ненужных затрат на исправление ошибок ремонта.

Возможности современной оконной фурнитуры

Все помнят, как закрывались створки старой советской деревянной «столярки» — вечно заедающие, с многолетними наслоениями масляной краски шпингалеты.

Позднее появились более современные ручки, но удобства пользования окнами это не прибавило. При появлении узких створок для проветривания в окнах серии ОС вместо форточек появились и «гребенки» — простейшие ограничители открывания.

Вся эта простейшая запорная фурнитура, конечно, не входит в состав современных герметичных пластиковых окон.

Какая бывает фурнитура для пластиковых окон

Огромным технологическим прорывом в производстве современных окон стало появление так называемой периметральной фурнитуры. Она состоит не из дискретных элементов запирания на створке окна, а представляет собой единый достаточно сложный механизм с различными элементами, расположенными по периметру створки, и управляемый одной ручкой. Такая современная фурнитура резко увеличила удобство пользования открывающимися элементами окон для их мытья и периодического проветривания.

Для комплектации современных окон используется фурнитура различных производителей, чаще всего немецкая и австрийская. По способам открывания бывает поворотная, поворотно-откидная, фрамужная, среднеподвесная фурнитура, а также для складного-раздвижного открывания. Фурнитура различается по типу материала, из которого изготовлены окна: для ПВХ окон, алюминиевых окон, окон из дерева.

Как работает фурнитура пластиковых окон?

Поворотная фурнитура обеспечивает поворот створки окна вокруг вертикальной оси.

Поворотно-откидная фурнитура обеспечивает поворот створки вокруг вертикальной оси и позволяет наклонять ее в сторону помещения. Элементы такой фурнитуры объединены в один механизм и управляются одной ручкой. Имеются возможности регулировать положение створки и изменять степень ее прижима.

Фрамужная фурнитура (с нижним горизонтальным подвесом) позволяет откидывать створку относительно горизонтальной оси.

Среднеподвесная фурнитура обычно используется в мансардных окнах.

Отдельно следует сказать, что установка противовзломной фурнитуры резко повышают безопасность остекления. Окна ПВХ с такой фурнитурой гораздо сложнее взломать. В такой фурнитуре присутствует одна или несколько точек запирания с мощными зацепами, в которые входят запорные элементы в виде грибка.

Что входит в фурнитуру для пластиковых окон?

Щелевой проветриватель. В фурнитуре может применяться элемент, позволяющий немного приоткрыть окно с образованием щели в несколько миллиметров для обеспечения доступа свежего воздуха для проветривания помещений.

Ограничитель поворота. Устройство надежно фиксирует створку в крайнем открытом положении. Можно также зафиксировать створку в положении открывания в диапазоне 65-150 градусов.

Поворотно-откидной ограничитель. Устройство работает для обеспечения проветривания в четырех различных положениях.

Стопор поворота. Применяется для блокирования распахивания створки окна, возможно только откидывание, например, на 5 см с фиксацией в таком положении.

Детский замок. Элемент безопасности окна ПВХ для ограничения доступа детей (ручка с ключом). Можно использовать замок, позволяющий только наклонять створку, но не позволяющий ее распахнуть.

Защелка. Устройство, препятствующее захлопыванию или открыванию створки при резких порывах ветра.

Фрамужные ножницы. Используются в широких фрамужных створках (сверху или сбоку) для увеличения их устойчивости.

Микролифт. Устройство, позволяющее приподнимать оконную створку при закрывании.

Электронные устройства . На створке может быть установлено программируемое механическое устройство для периодического проветривания помещений при отсутствии жильцов. С помощью специальных датчиков можно контролировать открывание створок с подачей сигнала тревоги при попытке посторонних проникнуть в помещение. Существуют также датчики дождя, при работе которых, можно автоматически закрыть оконные створки.

Микропроветривание в пластиковых окнах — что это и как работает?

Чтобы поддерживать в комнате комфортный и безопасный микроклимат, необходимо периодически ее проветривать. С этой целью пластиковые окна переводят в режим микропроветривания (щелевого проветривания) или открывают их створки. Как регулировать микропроветривание на пластиковом окне? С помощью специальной фурнитуры. Она позволяет приоткрывать створку максимум на 2 мм.

Виды микропроветривания пластиковых окон

• Гребенки — с их помощью регулируется ширина приоткрытой створки.
• Клапан вентиляции — он определяет объем проникающей в помещение воздушной массы.
• Щелевое проветривание — с применением оконной фурнитуры, открывающей профиль на пару миллиметров.

Зачем нужно щелевое проветривание?

Современные ПВХ-системы герметичны. В отличие от деревянных аналогов в закрытом положении они не пропускают воздух в комнату. Поэтому окна нередко запотевают, что ухудшает микроклимат и состояние профилей.

Пластиковые двери и окна нуждаются в регулярном проветривании. Стандартное открывание створок приводит к резкому снижению температуры и не всегда возможно. Наиболее практичный способ проветрить комнату — использовать механизм микропроветривания пластиковых окон. С помощью специальной фурнитуры вы можете отрегулировать минимальный уровень распахивания профиля. Тогда воздушная масса будет дозировано и свободно проникать в помещение, что улучшит микроклимат, продлит период эксплуатации остекления.

Как работает микропроветривание на пластиковых окнах?

Щелевое проветривание подобно приточной вентиляции и возможно благодаря фурнитуре на ПВХ-окне. Профиль открывается на минимальное расстояние до 1 см, когда ручка на створке поворачивается и выставляется под углом 45 градусов.

К преимуществам такого механизма относятся:

• простота управления — можно проветривать окно без дополнительных приспособлений,
• отсутствие сквозняков — воздух проникает в комнату медленно,
• ощущение свежести в комнате — неприятные запахи медленно рассеиваются благодаря дозированному поступлению в комнату свежего воздуха,
• безопасность остекления — при минимальном растворе створка неуязвима к сильному ветру, непогоде,
• доступность — клапан микропроветривания предусматривается и в дорогих, и в более доступных окнах.

Щелевое проветривание наиболее удобно, безопасно и функционально. Может ли продуть при микропроветривании? Нет, сквозняков удается избежать благодаря минимальному расстоянию между открытой створкой и рамой. В небольшое отверстие свежий воздух проникает медленно, и комната защищена от резких перепадов температуры.

Купить профильные системы с функцией микроветривания можно в любой оконной компании. Наиболее надежной фурнитурой считается крепеж марок Roto и Siegenia Aubi. Для длительной эксплуатации окон важен правильный их монтаж. Перед установкой необходимо грамотно измерить проемы, а во время монтажных работ — тщательно выровнять профиль, герметизировать швы.

Хотите быть уверены в качестве нового профиля, стеклопакетов, их монтажа? Обращайтесь в компанию «Оконные системы». Мы установим ПВХ-окна из оригинального профиля REHAU с гарантией 5 лет.

Как устроено пластиковое окно

Окно — сложная конструкция. То, насколько оно функционально, герметично и практично, будет зависеть от применения материалов

Как устроено пластиковое окно

Окно — сложная конструкция. То, насколько оно функционально, герметично и практично, будет зависеть от применения материалов. Поэтому конструкция и деревянных окон со стеклопакетами, и пластиковых значима в каждом случае. Правильный ее выбор поможет подобрать изделие, оптимально подходящее для решения поставленных задач. Количество воздушных прослоек, состав стеклопакета, разновидность используемого газа и другие характеристики в разных случаях дадут более или менее прочное изделие, защищенное от трещин при перепадах температур, лучше или хуже сохраняющее тепло в комнате.

Устройство окна в целом

Ключевых элементов изделия насчитывается четыре:

• рама;
• стеклопакет;
• створки;
• механизмы, относящиеся к фурнитуре.

Первый — неподвижная комплектующая, образованная из профилей. Конструкция окна в этой зоне обычно насчитывает различные их виды. Это может быть армирующий, придающий раме жесткость, и непосредственно рамный, основной. Из створочного изготавливают открывающиеся элементы. Для деления на части используется профиль импост. Еще один — штапик — фиксирует «стеклянный пакет». Конструкция профиля пластиковых окон этого типа представляет собой рейку из ПВХ или стеклокомпозита.

Устройство стеклопакета в общем — это герметично скрепленные стекла. Створки представляют собой открывающуюся часть. Из фурнитуры всегда присутствуют ручки и запорные механизмы. На раме также могут быть шпингалеты.

Кроме того, в структуре окна можно увидеть следующие элементы:

• отлив — профиль, устанавливающийся снаружи;
• откос — профиль, которым отделывают поверхности проема окна по бокам;
• резиновый уплотнитель — прокладка, обеспечивающая высокий показатель герметичности окон.

Все элементы важны. Так, принцип работы стеклопакета как открывающейся-закрывающейся конструкции обеспечивается за счет створок.

Уплотнили и другие герметизирующие элементы препятствуют потере тепла. А отлив необходим для отвода дождевой и талой снежной воды.

Как устроен стеклопакет

Самая крупная часть окна — стеклопакет. Это бесцветный элемент, состоящий из нескольких соединенных с рамой стекол. Конструкция стеклопакета зависит от его типа — в частности, количества камер — воздушных прослоек. Двухкамерный представляет две такие «зоны» и три стекла. Конструкция однокамерного стеклопакета характеризуется меньшим количеством элементов. Это всего одна воздушная прослойка и два стекла.

В целом схема стеклопакета предусматривает наличие пяти элементов:

• стекла;
• воздушная камера;
• планка из алюминия;
• влагопоглощающий слой;
• герметизация;

Возможны дополнительные элементы на стеклянных поверхностях. Строение стеклопакета может быть направлено на решение конкретных особых задач. Стекла в данном случае, как правило, имеют обработку, придающую им определенные свойства.

Если смотреть стеклопакет в разрезе, то не все внесенные изменения можно увидеть. Это может быть либо тонкая пленка по всей длине, обеспечивающая, например, тонировку или взрывобезопасность, либо специальное покрытие, как в случае с энергосберегающим изделием. Конструкции стеклопакетов, рассматриваемые детально, могут различаться в разных случаях. Окна из пластика представлены в многообразии вариантов. Помимо различного количества камер и покрытия поверхности в «пакете», могут быть разные толщина стекол, расстояние между ними, тип газа, распорной рамки.

Устройство окон ПВХ

Пластиковое окно включает в себя множество составляющих элементов, среди которых основным является профиль ПВХ – главная конструкция оконного устройства.

В целом устройство пластикового окна включает в себя следующие элементы:

1. Рама, или как ее еще называют – коробка, это несущая часть устройства окон пвх, которая принимает на себя и распределяет нагрузки на всю конструкцию окна. Для наилучшей фиксации в стене, необходимо чтобы она соответствует размерам и форме оконного проема, в связи, с чем замер габаритов лучше доверить профессионалам. Рама состоит из многокамерного пластикового профиля (внутри него, в свою очередь, расположен стальной армирующий профиль). Благодаря этому профилю она выдерживает створки со стеклопакетами. В основном срок службы оконной такой рамы может достигать более 30 лет.

2. Створка – подвижная часть устройства пластикового окна, которая, в свою очередь, состоит из многокамерного пластикового профиля, стеклопакета, штапика (узкий пластиковый элемент, обеспечивающий прижим стеклопакета) и фурнитуры. Она может иметь несколько вариантов открытия: раздвижное, откидное, поворотное и самый распространенный вариант – поворотно-откидное, он объединяет в себе обе возможности. В массивных изделиях, которые состоят из нескольких секций, используют глухие створки; делая подвижными лишь крайние.

3. Стеклопакет – самый крупный элемент устройства окон пвх. Он являет собой 1, 2, или 3-камерную конструкцию, которая состоит из двух или трех стекол, герметично закрепленных в профиле ПВХ. Между стеклами существует воздушная прослойка – камера, чем больше камер, тем лучше защита от холода и шума. Однокамерный стеклопакет включает в себя два стекла и одну воздушную камеру, двухкамерный – три стекла и 2 камеры. Теплопроводность окна зависит от толщины его стекол. Например, в стеклопакете с одной камерой и простыми стеклами конденсат образуется при температуре -8, в то время как в двухкамерном, лишь при -18. С целью сохранения в помещении тепла, стеклопакет могут заполнить инертным газом, таким как аргон или криптон, что позволяет снизить температуру образования конденсата до -29. С этой же целью в стеклопакете могут использоваться энергосберегающие стекла – стекла с нанесенным на поверхность низко-эмиссионным оптическим покрытием (такое покрытие определяет излучательную и отражательную способность стекла). Поверхность у обычного стекла имеет значение эмисситента 0,83, в то время как у энергосберегающего — 0,04, и они отражают в помещение более 90% тепловой энергии. Помимо энергосберегающих, в стеклопакетах используются также другие различные виды стекол: обычные, солнцезащитные, ламинированные, армированные, окрашенные и другие.

4. Импост – горизонтальный или вертикальный, многокамерный профиль, внутри которого также как и в раме, расположен стальной армирующий профиль. Он соединяет две или более створки в одном пакете, при этом можно спокойно открывать каждую из них по отдельности. Кроме того, его используют при соединении нескольких стеклопакетов или сэндвичей в конструкции створки или рамы.

5. Штульп – так же как и импост, предназначен для соединения двух створок, с тем отличием, что при открывании одна створка зависит от другой и не имеет оконной ручки. Благодаря тому, что штульп крепится не к раме, а к самой створке, при открытии двух створок одновременно, оконный проем остается свободным. На фото видно устройство механизма пластиковых окон.

6. Резиновые уплотнители находятся в местах соединения рамы и створки, штапика и стекла или стеклопакета. Они улучшают герметизацию окна, предотвращают попадание влаги, ветра и шума.

7. Фурнитура – это все металлические подвижные и неподвижные элементы окна. Известно что, устройство фурнитуры пластиковых окон состоит из: петель (на которые крепятся створки); замков (для запирания окна или двери); ручек (оконных или дверных); запорных устройств; пластмассовых и металлических крышек на петли и замки. Фурнитура необходима для соединения рамы и створки.

8. Водоотлив – один из элементов устройства окон пвх, находящийся с внешней стороны окна. Его предназначение – оградить внешний периметр окна от попадания воды. Оконные водоотливы бывают двух видов: пластиковые и металлические, которые, в свою очередь, также делятся на два вида: алюминиевые и оцинкованные. Пластиковые отливы выполняют из ПВХ, в связи с чем, не выгорают на солнце и вообще имеют долгий срок службы. Алюминиевые отливы отличаются тем, что они устойчивы к смене температуры и воздействию атмосферных осадков. Оцинкованные отливы также устойчивы к внешним факторам, но в отличие от алюминиевых они более бесшумные. Помимо водоотливов устанавливают также козырьки и боковые пластиковые заглушки.

9. Установка пластикового окна довольно разрушительный для оконного проема процесс. Откосы предназначены для оформления боковых поверхностей оконного проема. Зачастую устройство откосов пластиковых окон может быть выполнено из плоских ПВХ-панелей, гипсокартона, сэндвич-панелей или штукатурки.

10. Пластиковые окна также комплектуют устройством вентиляции. Приточный воздух может поступать вверх, вниз и идти по центру в зависимости от регулировок клапана.

11. Москитная сетка – алюминиевый профиль с натянутой сеткой, предназначенный для защиты от насекомых. Такие сетки могут быть разных размеров, то есть предназначаться как для окон, так и для дверей.

От правильной работы всех устройств пластикового окна зависит долговечной и функциональность всей конструкции.

Как устроено пластиковое окно

Устройство пластикового окна – это многокомпонентная сложная конструкция, которая у каждого производителя отличается. Двухкамерные, трехкамерные, пятикамерные – каждый вид стеклопакета имеет свое строение и характеристики сохранения тепла, звукоизоляции, защиты от сырости и ветра. Давайте разберемся, как устроено окно ПВХ в разрезе.

Из чего состоит пластиковое окно: основные элементы

Стеклопакет

Та часть окна, через которую мы и смотрим из помещения наружу, т.е. стекла. Это довольно важная и сложная, характеризующая герметичностью конструкция. Между элементами стеклопакета находится осушенный воздух, благодаря которому и создается своеобразный заслон на пути тепла, стремящегося покинуть помещение через окно.
Чем больше камер, тем теплее окно. Наиболее надежными считаются профили Саламандер с 5 камерами.

Дистанционная рамка

Это панель между стеклами, которая разделяет их и создает теплоизолирующий воздушный слой. В ее полости находится влагопоглотитель, осушающий воздух в камерах.

Штапик

Не только декоративный элемент, но и надежный фиксатор стекла в оконной раме.
Камеры профиля и стальное армирование
Группы многочисленных отсеков, внутри которых находится стальное армирование. Это фундамент окна, его надежность и функционал. У качественных окон данный профиль широкий и сложный.

Фурнитурный паз

Представляет собой углубление для установки деталей фурнитуры и фурнитурной обвязки. Подвижные части фурнитуры устанавливаются на створке, ответные неподвижные элементы запирания – на раме.

Створка

Так называется закрывающаяся часть оконной конструкции. Она также изготавливается из многокамерного пластикового профиля, усиленного армирующим элементом.

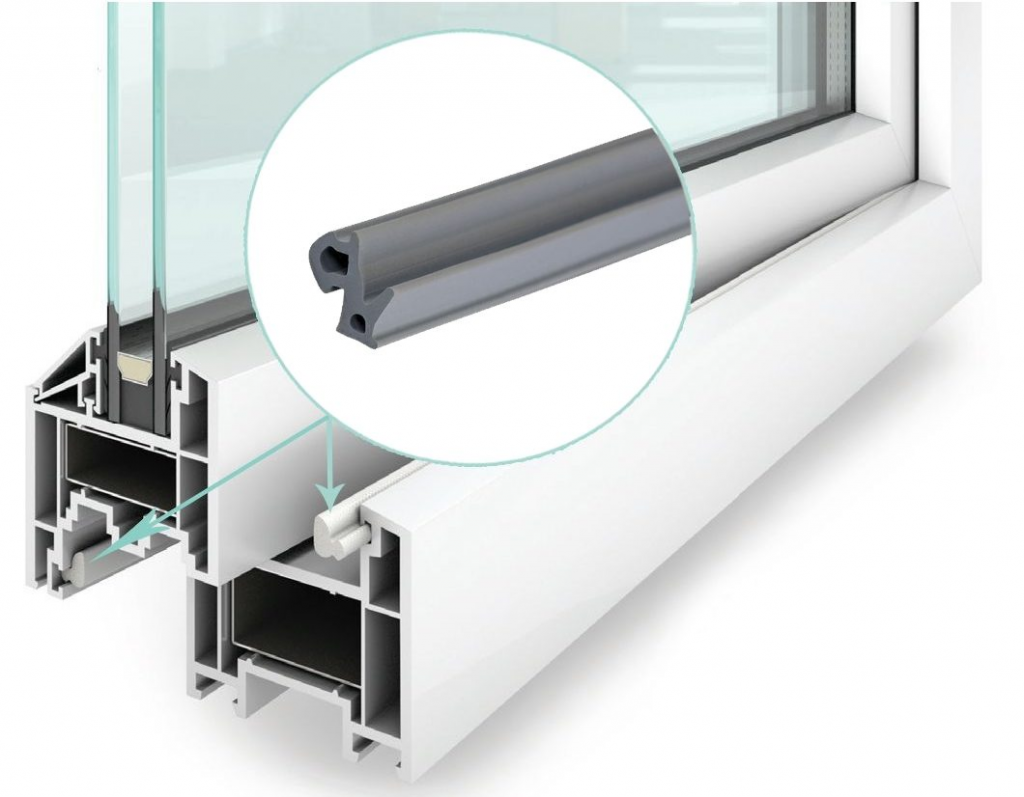

Уплотнитель

Гибкая многоконтурная полоска из силикона, каучука или полиэтилена, которая отвечает за герметичность.

Рама – основа основ

Производится из многокамерного пластикового профиля (обычно он трех- или пятикамерный), который внутри армирован (усилен) стальным профилем. Именно от качества рамы и прочности пластика зависит жесткость и устойчивость к деформациям всей оконной конструкции, ведь благодаря ей окно крепится в проеме.

Устройство фурнитуры

Функционал окна зависит от используемой фурнитуры. Это группа механизмов, участвующих в закрытии-открытии. Сюда относится:

• поворотно-откидной механизм (ножницы);
• запорные ролики;
• запорная и ответная планки;
• ручка и фиксатор;
• петли;
• угловые планки, усиливающие конструкцию.

Как устроено пластиковое окно

Окно из стеклопластика представляет собой конструкцию из герметичного стеклопакета и оконного профиля. Стеклопакет обеспечивает теплоизоляцию и не пропускает холод в помещение, задача профиля обеспечить максимально плотное прилегание стеклопакета к проему и работоспособность конструкции. Пластиковые окна обычно имеют несколько режимов открывания и специальные механизмы удерживают в равновесии тяжелые рамы при поворотах и наклонах. От качества механизмов зависит долговечность окна, шумопроницаемость, а так же вероятность поломки конструкции, ведь в таком случае потребуется вызов мастера по ремонту пластиковых окон.

Стеклопакеты

В настоящее время используются однокамерные и двухкамерные стеклопакеты, представляющие собой два или более стекол, соединенных между собой специальным профилем. Двухкамерные стеклопакеты с различной шириной камер идеально подходят для подавления наружного шума и гасят даже сильные звуковые волны. Кроме герметичных стеклопакетов, наполненных воздухом, возможно газовое наполнение камер стеклопакета. Используемый инертный газ имеет более низкую теплопроводность по сравнению с воздухом.

Профили

Профили различных фирм могут отличаться по конфигурации и стоимости. Именно профиль является основой оконного блока и несет основную нагрузку. Широкий массивный профиль лучше приобретать для дома, поскольку он позволяет установить более широкий стеклопакет, обеспечивающий максимальную термозащиту. Переборки внутри профиля образуют жесткую многокамерную конструкцию, служат одновременно барьерами для проникновения шума или холода. Кроме того, перегородки являются ребрами жесткости оконной конструкции. Минимальное количество камер в профиле для наших климатических условий 2. Армирующий вкладыш фиксирует профиль и служит для дополнительной прочности изделия. Материал изготовления качественного вкладыша оцинкованная сталь. Наличие вкладыша обязательно при длине оконной рамы более 800 мм. Толщина наружных перегородок оконного профиля должна быть не менее 3 мм для класса АА. Если наружные стенки тоньше, профиль относится к эконом классу.

Тонировка профиля

При выборе окрашенного профиля, существуют различные методы нанесения тонировки. Самый дешевый это наклейка специальной пленки или ламинирование профиля. Данный метод способствует увеличению срока службы оконной конструкции. Более дорогой способ это коэкструзионное окрашивание, когда дополнительное акриловое покрытие наносится при изготовлении профиля. Напыление цветного лака характеризует эконом класс. Такое покрытие редко отличается долговечностью.

Текущие разработки

В настоящее время из конструкций исключается свинец, как несоответствующий экологическим требованиям, внедряются оконные профили без камер, что увеличивает прочность. Также ведутся разработки по снижению веса конструкций, улучшению потребительских свойств в области тепло и звукоизоляции.

Цены на замену уплотнителя на пластиковых, деревянных и алюминиевых окнах и дверях

Цены на замену стеклопакетов (стёкол в пластиковых окнах)

Телефон: 926-03-02 (мобильный офис)

Не поворачивается ручка окна: что делать?

Пластиковое окно включает в себя не только раму со стеклопакетами. Внутри находится механизм, отвечающий за открытие, закрытие оконной створки. А как вы знаете, любой механизм требует регулярного обслуживания. Пластиковые окна не являются исключением. Так вот, если вы столкнулись с проблемой, когда ручка окна не поворачивается, не закрывается, скорее всего, дело в отсутствии своевременного обслуживания. В данную процедуру входит: регулировка, смазка фурнитуры, оценка работы всех узлов, «обновление» или замена уплотнительной резинки и так далее.

Чтобы не тратить время и силы, мы предлагаем обратиться за помощью к профессионалам компании «Окна-Тепло». У нас работают высококвалифицированные специалисты, способные решить любую проблему, касающуюся всех типов окон. Прямо сейчас вы можете получить исчерпывающую консультацию оконного мастера.

Если же вы решили все делать своими руками, то данный материал наверняка поможет вам разобраться в вопросе ремонта.

Пластиковое окно не закрывается, ручка не поворачивается: причина

Итак, вы столкнулись с проблемой, когда пластиковое окно отказывается закрываться или открываться по причине того, что вы просто не можете повернуть оконную ручку. Почему так произошло? Причин может быть несколько:

1. Заклинила оконная фурнитура.
2. Сломался один из элементов механизма.
3. Оконная фурнитура сильно засорилась.
4. Неправильно выполнена регулировка.
5. Окно перекосило и створку зажало в раме.

Все эти проблемы легко устраняются силами наших мастеров. Неважно ручка окна не поворачивается вниз или вверх, наши специалисты устранят проблему в кратчайшие сроки.

Не поворачивается ручка на пластиковом окне: как быть?

Первым делом нужно установить причину заедания оконной ручки, после приступать к ремонту.

Если заклинила фурнитура, то, скорее всего, придется снимать створку и разбирать весь механизм, чтобы понять, почему он не работает.

Если сломался какой-то элемент фурнитуры, то здесь без его замены не обойтись.

Если фурнитура засорилась, то по-хорошему опять же все разобрать и почистить, но можно это сделать и на месте. Для этого вам следует приобрести специальное чистящее-смазывающее средство для окон. Залить его в отверстия, расположенные на торце створки и «поработать» ручкой. Процедуру повторять до тех пор, пока окно не начнет функционировать полноценно.

Если ручка окна туго поворачивается, то возможно, проблема в неправильной регулировке. К примеру, если окно сильно прижато к раме, то уплотнитель не может сплюснуться настолько, чтобы закрытие створки было комфортным. Что делать в этом случае? Ослабить прижим. Как это сделать? Об этом вы можете почитать в статье – «Регулировка фурнитуры пластиковых окон».

С перекосом всего окна проблем больше. Если это действительно так, то, скорее всего, потребуется демонтаж всей конструкции с ее последующим монтажом.

Как вы поняли, если туго поворачивается ручка пластикового окна, проблема может быть в чем угодно. Сказать точно, что перестало функционировать и как выйти из сложившейся ситуации, сможет только специалист при локальном осмотре. Так что если ручка окна не поворачивается до конца вверх, вниз, лучшим решением будет вызвать специалиста.

Где заказать ремонт окон в Москве

Как мы уже говорили выше, компания «Окна-Тепло» занимается всеми видами ремонта окон. К тому же наши специалисты не только ремонтируют, мы также обслуживаем окна, занимаемся покраской и реставрацией.

Наша компания уже больше 10 лет помогает людям решать вопросы, связанные с окнами. Наши клиенты всегда остаются довольными и обращаются к нам снова. Звоните нам прямо сейчас.
