Пластиковые окна схема с описанием конструкции

Конструкция пластиковых окон

Оглавление

  • Вводная статья
  • Конструкция пластиковых окон
  • Технология производства пластиковых окон
  • Производство деревянных окон со стеклопакетами
  • Организация пластиковых окон

Прежде чем перейти к описанию процесса производства пластиковых окон, нужно рассмотреть и разобраться в конструкции пластикового окна, так как без этих знаний дальнейшие объяснения покажутся запутанными и непонятными. Зная устройство конструкции пластикового окна, Вы легко сможете разложить технологию производства окон ПВХ и приспособить её для собственного производства.

Рис. 1. Конструкция и устройство пластиковых окон (фото)

Конструкция пластиковых окон позволяет:

  • Пропускать свет;
  • Эффективно сохранять тепло внутри помещения;
  • Обеспечивать достаточное проветривание в различных режимах;
  • Защищать дом от проникновения воров.

Дополнительные элементы обеспечивают защиту от прямых солнечных лучей, комаров и вредителей.

Декоративные элементы могут быть полезны при согласовании устройства пластиковых окон в архитектурных сооружениях, имеющих историческое значение, а в частных домах подчеркнуть индивидуальность строения.

Устройство пластиковых окон

Давайте рассмотрим основные элементы устройства пластикового окна, на примере иллюстрации, приведённой на этой странице, а потом рассмотрим каждый элемент поподробнее.

Рис. 2. Устройство пластикового окна

Основное устройство пластикового окна

  • Створки и рама;
  • Стеклопакеты;
  • Фурнитура.

Створки и рамы в пластиковых окнах, производятся из рамных и створочных профилей ПВХ особой ячеистой структуры, позволяющей эффективно сохранять тепло, а также отводить конденсат из внутренних полостей створок. К устройству рамы и створок мы вернёмся немного позже и рассмотрим их поподробнее, так как они представляют особый интерес в устройстве пластиковых окон.

Стеклопакет — главный элемент пластикового окна, как светопрозрачной конструкции. Окна бывают разными: пластиковыми, алюминиевыми, деревянным, но в них всех ставятся стеклопакеты. Поэтому при производстве пластиковых и прочих окон прежде всего надо позаботиться о производстве качественных стеклопакетов.

Фурнитура имеет не менее важное значение в устройстве пластикового окна. Ведь именно фурнитура обеспечивает работу окна в различных режимах и надёжную защиту от грабителей.

Профильная конструкция окна ПВХ

Профильная конструкция окна ПВХ включает рамные профили и створочные профили ячеистой формы. Рекомендованное количество ячеек для России — от 3 до 5. Пластиковые профили укрепляются стальными армирующими профилями во время производства окон, поэтому правильнее говорить об устройстве металлопластиковых окон, а не окон из ПВХ.

Рамные профили имеют специальную форму, максимально способствующую сохранению тепла в комнате, и иногда включают в конструкцию импосты, которые делят оконный блок на несколько открывающихся и не открывающихся светопрозрачных секций, как это показано на рис. 2.

Рис. 3. Профильная схема окна ПВХ

Профили створок, как показано на рис. 3. отвечают рамным профилям и имеют устройства, предназначенные для закрепления стеклопакетов, такие как штапики и пазы под них. С помощью штапиков стеклопакет крепится в створке окна.

Резиновые уплотнители в конструкции рамы и створок окна отличаются по форме и предназначены для эффективного устранение щелей и зазоров между стеклопакетом и створочным профилем, а также створкой и рамой с внутренней и внешней стороны помещения.

Схема пластиковых окон. Стеклопакеты

Стеклопакет — это светопрозрачная, практически герметичная, энергосберегающая конструкция из двух и более стёкол, разделённых дистанционной рамкой из алюминия с гранулированным или иным влагопоглотителем, соединённая с помощью вторичного и первичного герметиков. Как устроен однокамерный стеклопакет пластикового окна, можно увидеть на схеме рис. 4.

Рис. 4. Схема пластикового окна. Стеклопакет

Между прочим, для производства большинства современных стеклопакетов применяются закалённые стёкла, которые обеспечивают не в меньшей степени чем фурнитура защиту дома от проникновения. Закалённое стекло не трескается и не ломается. Оно способно гнуться под давлением и принимать изначальную форму. Разбить такое стекло достаточно сложно. А если это случиться, то оно не оставит опасных, острых осколков, что тоже влияет безопасность.

Схема окна ПВХ. Фурнитура

Устройство металлопластиковых окон включает очень сложную комплексную систему обвязки створки фурнитурой. Все элементы качественной обвязочной фурнитуры должны быть выполнены из прочного, негнущегося металла, чтобы служить безотказно, так как если один элемент выйдет из строя, от этого пострадает работоспособность всей запорной системы.

Рис. 5. Схема окна ПВХ. Фурнитура

Качественная обвязочная фурнитура должна обеспечивать четыре режима работы:

  1. Режим закрытый;
  2. Режим открытый;
  3. Режим проветривания;
  4. Режим микропроветривания.

Во всех четырёх режимах фурнитура должна срабатывать идеально и обеспечивать защиту от ошибочных действий пользователей, чтобы окно не заклинило или чтобы не сработало одновременно два режима. На раме — напротив установлены ответные элементы, которые должны быть выполнены не менее качественно, а главное качественно закреплены, чтобы злоумышленник не мог сорвать один винтик и проникнуть в дом, как это бывает с некачественными стеклопакетами.

Петли и ручки в декоративных накладках из ПВХ должны быть выполнены не менее качественно, а главное красиво, так как будут влиять не только на функциональность, но и на внешний вид всей конструкции.

Это было более-менее полное описание конструкции пластикового окна. Кроме того существуют различные жалюзи и сетки от комаров, которые составляют дополнительные элементы конструкции пластикового окна. Ещё больше об особенностях конструкций окон ПВХ Вы можете прочитать из прочих наших статей. О производстве, монтаже и открытии собственного бизнеса по производству пластиковых окон и стеклопакетов.

Оборудование для производства стеклопакетов Вы можете выбрать и приобрести через этот сайт компании «Вега» — поставщика высокотехнологичного оборудования в Россию.

Конструкция пластикового окна – из каких деталей состоит?

Очень часто наши клиенты интересуются, из чего состоит окно ПВХ? В данной статье мы приведем подробное описание конструкции и ответим на этот вопрос.

Состав

Каждая часть, входящая в данную конструкцию, так или иначе, влияет на стоимость. Поэтому целью описания особенностей стеклопакета является не только определение составных компонентов, но и помощь в выборе.

Профиль

Окно ПВХ состоит в первую очередь из пластикового профиля. Это основная деталь всей конструкции, то есть та база, куда вставляется стеклопакет. Какие части входят в его состав? Данный элемент включает воздушные камеры, которые и обеспечивают нужную теплоизоляцию. Температура внутри комнаты определяется количеством воздушных камер. Под профилем понимается сама рама из пластика, а также створки ПВХ окон.

От бренда и типа профиля зависит окончательная цена. В настоящее время наибольшим спросом пользуются пластиковые профили следующих марок: Rehau, KBE, Novotex, Salamander. При выборе учитываются характеристики помещения и финансовые возможности клиента.

Армирование

Это специальный металлический каркас, который предотвращает деформацию и предупреждает сдавливание конструкции. Чем толще металл используется, тем крепче весь элемент.

Стеклопакет

В состав окна ПВХ входит и этот обязательный элемент. Это комплексная система стекол, между камерами которой находится инертный газ или воздух. Окна состоят из однокамерных или двухкамерных стеклопакетов. От количества камер зависят тепло-, звукоизоляционные свойства. Выбор определяется с учетом особенностей дома и климата.

Описание состава стеклопакета включает также другие характеристики. Стеклопакеты бывают:

  1. Солнцезащитные. Позволяют снизить расходы на кондиционирование.
  2. Энергосберегающие. Экономят затраты на отопление.
  3. Морозостойкие. Идеальны для холодных регионов.
  4. Звукоизоляционные. Обеспечивают тишину в комнатах, если дом находится в шумном месте.
  5. Пожаробезопасные. Предупреждают развитие огня и снижают риск травмирования.
  6. Ударопрочные. Препятствуют попаданию в помещение злоумышленников. Широко применяются при установке на первом этаже, а также в офисных, банковских помещениях.

Фурнитура

Оконная рама открывается и закрывается благодаря фурнитуре. В данном случае также существуют различные варианты с учетом используемых материалов, технологий, производителей.

Фурнитура используется в подвижных частях окон, поэтому делится на поворотную, а также поворотно-откидную. Ручки, установленные на внутренней части рамы, тоже относятся к фурнитуре.

В своей работе мы отдаем предпочтение определенным маркам, которые за годы эксплуатации доказали надежность и высокое качество.

Отливы

Защищают оконные конструкции от попадания влаги во время сырой погоды или осадков. Крепятся к профилю. Различают алюминиевые или оцинкованные варианты.

Уплотнители

Обеспечивают плотное прилегание. Это прорезиненные части, которые защищают помещение от сквозняков, сырости, попадания звуков, мороза или теплого воздуха.

Подоконники

Состоят из подоконного профиля, который крепится к нижней части рамы. С внешней стороны к нему фиксируется отлив, с внутренней – подоконник.

Москитная сетка

Представляет собой алюминиевое основание, на которое натянуто специальное антимоскитное полотно. В регионах с обилием мух или комаров такой аксессуар необходим.

Вам нужен современный стеклопакет? Обращайтесь в «Окна-Стар»!

Вы хотите, чтобы все элементы стеклопакета отвечали самым высоким стандартам звуко-, теплоизоляции и безопасности? Наша компания располагает именно такими окнами! Мы работаем с 2005 года, и за это время накопили внушительный опыт остекления проектов любой сложности.

Мы не просто компания, которая продает окна. «Окна-Стар» обеспечивает комплексное обслуживание: замеры, проектирование, производство, доставка, монтаж, обслуживание. Мы работаем не только со стандартными профилями для квартир или домов, но и изготавливаем двери, перегородки, зенитные фонари, зимние сады и многое другое.

За годы работы репутация нашей компании как ответственного партнера и исполнителя держится на высоком уровне, поэтому с нами сотрудничают как частные лица, так и крупные застройщики Москвы и области.

Учитывая, что весь цикл работ наша компания производит самостоятельно, это дает нам возможность гарантировать 100% качество. Все детали окон, которые мы используем в работе, являются прочными и долговечными.

Оцените все наши преимущества:

  • опыт работы более 12 лет;
  • собственное производство;
  • монтаж окон любой сложности;
  • соответствие ГОСТу;
  • 6 лет гарантии на монтаж и профили.

Позвоните нам, и наши консультанты расскажут, из каких частей состоят окна и какой вариант стоит выбрать в вашем случае.

Пластиковые окна схема с описанием конструкции

Здравствуйте, меня зовут Роман, Я могу ответить на вопросы, посчитать и принять заказ

Читать еще:  Куда лучше окна на запад или восток

Выберите ваш или ближайший к вам город:

  • Одесса
  • Николаев
  • Южный
  • Вилково
  • Измаил
  • Килия

Выбор города поможет предоставить вам актуальную информацию

Конструкция металлопластикового окна состоит из профиля металлопластиковых окон, стеклопакета окна, уплотняющей прокладки и фурнитуры. Обычно это называется «оконным блоком».

По количеству створок и их расположению, окна-ПВХ бывают: с одинарными створками, со спаренными створками (соединены между собой и закрываются как одно целое) и раздельными створками (каждая открывается независимо). Оконный профиль-ПВХ является довольно сложным изделием. От его качества напрямую зависит и качество самого окна.

Основные конструктивные элементы окна-ПВХ

Пластиковое окно состоит из таких конструктивных элементов:

  • оконная рама – основа конструкции, устанавливается в оконном проеме здания. На оконной раме крепятся оконные створки и фурнитура.
  • створка – подвижная часть окна, которая умеет открываться.
    фурнитура окна – это запорные механизмы, созданные для управления створками и их фиксирования.
  • стеклопакет – герметичное изделие, состоит из нескольких стекол, соединенных между собой по периметру специальными разделителями.
  • штапик – деталь, которая удерживает стеклопакет и устанавливается внутри. Закрепляет стекла в раме окна.
  • резиновые уплотнители – служат для придания герметичности всей конструкции. При хорошей укладке, защитят от попадания внутрь воды и ветра.
  • импост – трех- или пятикамерный пластиковый профиль, располагается вертикально, делит конструкцию окна на две и более частей, в зависимости от количества створок. В конструкции окна служит в качестве связующего элемента.
  • штульп – пластиковый профиль, на подобии импоста, однако он крепится не к раме, а к створке, вот почему он невидим. Позволяет при открытии двух створок держать оконный проем свободным, без вертикальных разделителей.

Рама окна, как и оконная створка – это решетчатая опорная конструкция, на которую навешиваются стеклопакеты и фурнитура. На первый взгляд, это довольно простая конструкция. Но главная особенность и сложность оконной пластиковой рамы заключается в оконном профиле, из которого рама (и створка) сделана.

Производство окон от компании НОВИКОН

Профили металлопластиковых окон изготавливаются из ПВХ (поливинилхлорида). Внутри профиля размещаются замкнутые полости или камеры, одна или две камеры включают арматуру из оцинкованного стального листа.

Таким образом — окна-ПВХ, пластиковые окна, металлопластиковые — названия тождественные.

Из истории известно, что первые производственные предприятия ПВХ-окон появились в Германии. Технология установки металлопластиковых окон была разработана в Европе. Сегодня на украинском строительном рынке предлагаются не только немецкие металлопластиковые окна, но и пластиковые окна отечественного производителя. Заводы-изготовители пластиковых окон сегодня представлены по всей стране.

Где заказать пластиковые окна?

Это может быть завод пластиковых окон или можно доверить свои окна ПВХ-дилерам — главное, чтобы было обеспечено качество. Поэтому выбирать нужно только сертифицированные окна.

А также иметь четкое представление, что именно предполагаете вы получить в итоге, однажды решив, что вы хотите поставить пластиковые окна. Поэтому важно знать, хотя бы немного о том, какие бывают системы окон-ПВХ и в чем заключается технология установки металлопластиковых окон.

Про качество профиля надо говорить отдельно. Тут приводится очень общее описание того, что представляет собой конструкция окна-ПВХ. Сколько у вас будет камер – это один из важнейших определяющих условий теплопроводности оконного блока. Понятно, что чем больше камер в профиле, тем толще и массивнее оконный блок.

Таким образом, стоимость металлопластиковых окон с большим количеством камер в профиле, будет высокой. Для нашего климата достаточно установить ПВХ-окна с трехкамерным профилем. Но двух-, четырех- и пятикамерные профили, также находят своего покупателя.

Двухкамерный профиль рационально использовать, когда производится остекление балконов и лоджий. Конструкция стеклопакета представляет собой два или более стекла, герметично соединенных между собой дистанционной рамкой и внутренним и внешним герметиком.

Итоги

Основные детали конструкции окна: рама, створка, стеклопакет, фурнитура, резиновые уплотнители, штапик, импост и штульп. Без четкой и бесперебойной работы всех элементов конструкции ПВХ-окна, эксплуатация металлопластиковых окон была бы некачественной и некомфортной.

Менеджеры компании НОВИКОН с радостью вас проконсультируют, ответят на все вопросы и помогут с выбором и установкой ПВХ-окон.

Таблица стандартных размеров пластиковых окон ПВХ по ГОСТу

ГОСТы строительной отрасли регламентируют изготавливать окна таким образом, чтобы максимальная площадь оконного изделия из пластикового профиля была не больше 6 м2. Также открывающаяся створка по своей площади не должна превышать 2,5 м2.

Как правильно задать размеры окон на этапе проектирования

Только соблюдая стандарты и нормативы ГОСТа можно сделать остекление качественным, надежным и практичным. К примеру, если вы решили строить загородный дом с панорамным остеклением, то стоит принять во внимание тот факт, что окна должны быть не больше 6 м2.

В этом случае вы избавитесь от многих проблем, да и производителя найти не составит труда. Практически все компании смогут предложить решения по остеклению такого дома.

Если вы решили купить уже готовые окна на производстве или у строительной компании, то обратите внимание на площадь открывающихся элементов. Если она будет больше 2,5 м2, то проверьте наличие сертификатов на проведение специализированных испытаний по безопасности, т.к. площадь свыше указанной нормы не подпадает под действие стандартов.

При выборе стеклопакетов обратите внимание на вес открывающихся створок, он не должен превышать 80 кг. В противном случае это может привести к превышению критической части.

Для справки: Створка трехкамерного стеклопакета (3 стекла 4 мм) площадью 2,5 м2 весит около 75 кг.

Створки распашных окон должны открываться внутрь помещения во всех жилых помещениях, кроме помещений первого этажа и окон, выходящих на балконы и лоджии. Иные случаи открывания должны прописываться в проектной документации.

Габариты глухих окон

Редко кто заказывает окна с 2 или 3-мя (в зависимости от окна) открывающимися створками. Как правило, вторая и третья створка остаются глухими, т.е. не открываются. Выдержка из ГОСТ 23166-99:

5.1.6 Применение неоткрывающихся створок в оконных блоках помещений жилых зданий выше первого этажа не допускается, кроме створок с размерами, не превышающими 400х800 мм, а также в изделиях, выходящих на балконы (лоджии) при наличии в таких конструкциях устройств для проветривания помещений. Возможность применения неоткрывающихся створчатых элементов оконных блоков в других видах помещений устанавливают в проектной документации на строительство.

Таблица: окна стандартных, рекомендуемых размеров.

Возможные отклонения от линейных размеров окон

В процессе изготовления пластиковых окон возможно несовпадение линейных размеров с теми, которые указаны в проектной документации. Если отклонение составляет +2 .. – 1 мм, то это считается нормальным.

Разность длин диагоналей прямоугольных рам не должна превышать 2 мм при длине стороны до 1400 мм. Если длина свыше 1400 мм, то допустимое отклонение составляет 3 мм.

Размеры окон жилых помещений

Не редко имеют место быть случаи, когда размеры окон в панельном доме могут отличаться на 10-15 см, причем речь идет об одном и том же доме. То есть о точности говорить не приходится. Именно поэтому, в случае необходимости замера размеров окон нужна квалифицированная помощь.

Однако, существуют стандартные размеры окон в типовых домах, к которым нужно стремиться при проектировании, чтобы в последствии не усложнять жизнь жильцам и компаниям, занимающимся монтажом окон. Двустворчатое стандартное окно должно соответствовать размерам 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.

Что касается хрущевок, то тут ситуация другая. Так, размер окна в хрущевке напрямую зависит от ширины подоконника. В случае с широкими подоконниками, размер составляет 1450×1500 для двух створок и 2040×1500 для трех. Узкие подоконники предполагают размеры окон 1300×1350 и 2040×1350 соответственно.

Рассчитывая размеры мансардных окон , обычно исходят из стандартных параметров, но так же нужно учитывать угол уклона кровли. Существует закономерность, состоящая в том, что высота окна напрямую зависит от пологости кровли. Что касается расстояния между стропилами, то оно должно быть не меньше чем на 4-6 см шире оконной коробки.

Исходя из вышеуказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но отталкиваясь от типа дома, можно на вскидку определить и размеры окон. Как бы там ни было, но угол падения солнечных лучей, играет определяющее значение в вопросах оконных размеров.

Размеры пластиковых окон

Затрагивая размеры окон пвх, отметим, что они могут быть самыми различными и зависят исключительно от величины проема. Тем более, учитывая современные технологии, пластикове окна могут изготавливаться с любыми размерами и абсолютно любой сложности.

На сегодняшний день существует модная тенденция делать размеры пластиковых окон очень большими, исходя из эстетических соображений, такое веяние смотрится эффектно и колоритно, но не стоит забывать о практичности. Открывающаяся створка не должна быть больше 900 кв. мм.

Никто не запрещает делать ее больше, но такие манипуляции будут гарантией того, что конструкция в скором времени просто выйдет из строя. В случае с глухими створками, отметим, что лучше не пренебрегать советом и не делать их более 1000 кв. мм., это чревато значительной нагрузкой на стеклопакет, что способствует его деформации.

В заключении отметим, что для специалистов нет ничего невозможного и нестандартные размеры пластиковых окон стали, скорее, правилом, чем исключением из него. Касаясь вопросов экономии, целесообразно подчеркнуть, что стандартное окно стоит дешевле, чем его аналог, выполненный под заказ. Но будет ли такая экономия оправданной, целиком и полностью зависит от размера оконного проема.

Стандарты ГОСТ

ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» (введен в действие с 1 марта 2003 г.)
ГОСТ – 23166-99 «Блоки оконные. Общие технические условия»
ГОСТ – 24700-99 «Блоки оконные деревянные со стеклопакетами. Технические условия»
ГОСТ – 30673-99 «Профили поливинилхлоридные для оконных и дверных блоков. Технические условия»
ГОСТ – 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия»
ГОСТ – 24866-99 «Стеклопакеты клееные. Общие технические условия»
ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размеры
ГОСТ 11214-86 Окна и балконные двери деревянные с двойным остекленением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 11214-78 Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-86 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-80 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24699-81 Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 23344-78 Окна стальные. Общие технические условия
ГОСТ Р 54850-2011 Окна мансардные и зенитные фонари. Метод определения сопротивления теплопередаче
ГОСТ Р 54861-2011 Окна и наружные двери. Методы определения сопротивления теплопередаче
ГОСТ 21519-84 Окна и двери балконные, витрины и витражи из алюминиевых сплавов. Общие технические условия
ГОСТ 25062-81 Окна и двери балконные из алюминиевых сплавов. Типы, конструкции и размеры
ГОСТ 27936-88 Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкции
ГОСТ 23166-78 Окна и балконные двери деревянные. Общие технические условия

Читать еще:  Заказать алюминиевые раздвижные окна

Пластиковые окна

«Московские окна» — крупнейший производитель пластиковых окон в России. Современное автоматизированное производство по запатентованным технологиям, контроль качества на каждом этапе, адаптированные под российские климатические условия системы установки делают нас лидерами по количеству продаж вот уже более 28 лет. Мы рады предложить Вам:

  • Современные окна ПВХ и балконные конструкции по доступным ценам.
  • Квалифицированный подход к решению задач любой сложности.
  • Оперативный монтаж пластиковых окон по ГОСТу, который выполняется специалистами с солидным опытом.
  • Гарантию высочайшего качества нашей продукции.

Цены на наши пластиковые окна

  • Размер 1300 х 1400 мм
  • Профиль BLITZ™, 3 камеры, 60 мм
  • Стеклопакет 32 мм
  • Европейская фурнитура

  • Размер 1750 х 1400 мм
  • Профиль BLITZ™, 3 камеры, 60 мм
  • Стеклопакет 32 мм
  • Европейская фурнитура

  • Размер 700 х 2150 мм
  • Профиль BLITZ™, 3 камеры, 60 мм
  • Стеклопакет 32 мм
  • Европейская фурнитура

  • Размер 1300 х 1400 мм
  • Профиль GRAZIO™, 5 камер, 70 мм
  • Теплопакет™ 40 мм
  • Европейская фурнитура

  • Размер 1750 х 1400 мм
  • Профиль GRAZIO™, 5 камер, 70 мм
  • Теплопакет™ 40 мм
  • Европейская фурнитура

  • Размер 700 х 2150 мм
  • Профиль GRAZIO™, 5 камер, 70 мм
  • Теплопакет™ 40 мм
  • Европейская фурнитура

  • Размер 1300 х 1400 мм
  • Профиль DELIGHT™, 5 камер, 70 мм
  • Теплопакет™ 40 мм
  • Европейская фурнитура

  • Размер 1750 х 1400 мм
  • Профиль DELIGHT™, 5 камер, 70 мм
  • Теплопакет™ 40 мм
  • Европейская фурнитура

  • Размер 700 х 2150 мм
  • Профиль DELIGHT™, 5 камер, 70 мм
  • Теплопакет™ 40 мм
  • Европейская фурнитура

  • Размер 1300 х 1400 мм
  • Профиль INTELIO 80™, 6 камер, 80 мм
  • Теплопакет™ 40 мм
  • Европейская фурнитура

  • Размер 1750 х 1400 мм
  • Профиль INTELIO 80™, 6 камер, 80 мм
  • Теплопакет™ 40 мм
  • Европейская фурнитура

  • Размер 700 х 2150 мм
  • Профиль INTELIO 80™, 6 камер, 80 мм
  • Теплопакет™ 40 мм
  • Европейская фурнитура

  • Размер 1300 х 1400 мм
  • Дизайнерская створка, 6 камер, 94 мм
  • Профиль LA PRIMA™, 6 камер, 80 мм
  • Теплопакет™ 40 мм
  • Европейская фурнитура

  • Размер 1750 х 1400 мм
  • Дизайнерская створка, 6 камер, 94 мм
  • Профиль LA PRIMA™, 6 камер, 80 мм
  • Теплопакет™ 40 мм
  • Европейская фурнитура

  • Размер 700 х 2150 мм
  • Дизайнерская створка, 6 камер, 94 мм
  • Профиль LA PRIMA™, 6 камер, 80 мм
  • Теплопакет™ 40 мм
  • Европейская фурнитура

  • Размер 1300 х 1400 мм
  • Профиль BRILLANT™, 5 камер, 70 мм
  • Теплопакет™ 32 мм
  • Европейская фурнитура

  • Размер 1750 х 1400 мм
  • Профиль BRILLANT™, 5 камер, 70 мм
  • Теплопакет™ 32 мм
  • Европейская фурнитура

  • Размер 700 х 2150 мм
  • Профиль BRILLANT™, 5 камер, 70 мм
  • Теплопакет™ 32 мм
  • Европейская фурнитура

Стоимость изделия в выбранной оконной системе, подоконники — 250мм, отлив — 150 мм, подставочный профиль, базовый монтаж с изоляцией наружнего шва, откосы до 250мм, подготовка проема к монтажу откосов, монтаж откосов.

Пластиковые окна от производителя в Тюмени

Повсеместная замена старых, деревянных окон на пластиковые вполне понятна. Многие из нас хорошо помнят ежегодный ритуал заклеивания щелей подручными средствами, без которого невозможно было бы пережить российскую зиму. Пластиковые окна освобождают нас от этих хлопот и обеспечивают не только тепло круглый год, но и отличную звукоизоляцию. Их преимущества неоспоримы — иначе пластиковые окна не стали бы появляться в огромном количестве во всех, даже самых старых домах. Современные технологии изготовления позволяют стилизовать пластиковые окна под внешний вид любого здания, поэтому снаружи они будут хорошо выглядеть как в новостройках, так и в домах, являющихся памятниками архитектуры.

Чтобы заказать хорошие и недорогие пластиковые окна, обращайтесь в центр окон «Стеклопласт». Мы являемся ведущим производителем светопрозрачных конструкций на рынке Тюмени и Тюменской области. Наша продукция обладает высокими показателями по следующим параметрам:

  • тепло- и звукоизоляция;
  • стойкость к низким температурам и механическим воздействиям;
  • надежность;
  • эстетичность.

Преимущества пластиковых окон центра окон «Стеклопласт»

  • Мы занимаемся не только продажей окон, но и их производством. Это позволяет воплощать любые, даже самые смелые пожелания наших заказчиков, а также оставлять цены на пластиковые окна низкими.
  • При производстве мы используем инновационное оборудование, которое позволяет изготавливать более 300 конструкций в смену — это значит, что ваш заказ мы сможем выполнить максимально быстро и качественно.
  • Сэкономьте на консультации мастера — выезд замерщика центра окон «Стеклопласт» предоставляет бесплатно при заказе. Наш специалист приедет на замер уже на следующий день после звонка.
  • Все монтажные бригады проходят обучение и курсы повышения квалификации, что обеспечивает высокое качество работы. Наша команда профессионалов готова проконсультировать вас по любому вопросу относительно остекления, поэтому, если вы сомневаетесь насчет целесообразности установки пластиковых окон в вашем помещении — звоните, и мы расскажем обо всех нюансах!
  • Вся продукция и монтаж проходят проверку качества. После завершения работ к вам приедет специальная сервисная бригада, которая подтвердит надежность конструкции. Такая же бригада может приехать к вам по вопросам гарантийного обслуживания и послегарантийного ремонта.

Где купить пластиковые окна в Тюмени?

Чтобы заказать пластиковые окна или проконсультироваться по поводу их установки, звоните нашим менеджерам по номерам, указанным на сайте. Мы с удовольствием ответим на все вопросы и поможем с выбором подходящего варианта.

Центр окон «Стеклопласт» уже более 18 лет предоставляет свои услуги как частным, так и юридическим лицам по всей Тюмени и области. Нас выбирают за:

  • низкие цены пластиковых окон;
  • быструю качественную установку и профессионализм;
  • большой выбор конструкций.

У нас самые выгодные условия на покупку окон и дверей в рассрочку!

Банк Хоум Кредит работает в России с 2002 года и предоставляет отличные возможности для тех, кто хочет купить пластиковые окна в рассрочку, кредит. Для оформления требуется паспорт гражданина РФ. Если сумма превышает 200 000 руб. потребуется второй документ, удостоверяющий личность.

О КомпаниИ.

На высоко конкурентном рынке пластиковых окон, где новые фирмы появляются так же быстро, как и исчезают, только опытная компания может гарантировать качественное выполнение заказа.

Компания «Армада» 19 лет на строительном рынке. Постоянный поиск новых способов выполнения поставленных заказчиком задач и совершенное выполнение заказов выводит компанию «Армада» на одну из лидирующих позиций. Иначе и не может быть – сотни успешно выполненных проектов – это колоссальный опыт, как в производстве, так и в работе с заказчиками.

Положительная репутация фирмы подтверждается большим количеством дипломов, сертификатов, грамот и благодарственных писем. Кроме того, головная организация ЗАО «АРМСТРОЙ-С» является членом Ассоциации офицеров Запаса Вооруженных Сил РФ «МЕГАПИР» и активно участвует в ряде ее социально-экономических программ, в том числе оказывает материальную и духовную помощь семьям офицеров, погибших при исполнении воинского долга.

Развиваясь вместе с рынком, «Армада» постоянно преобразовывается и совершенствуется. Неизменное стремление к качеству выполнения работ привело к новому этапу – отказу от популярных, дешевых и не всегда пригодных профилей и постепенному переходу на самые совершенные металлопластиковые системы. Это еще один шаг компании «Армада» в сторону исключительного качества и максимального удовлетворения запросов современного рынка и каждого отдельного человека!

Компания Армада приветствует вас на страницах нашего сайта и приглашает к сотрудничеству по производству (изготовлению) и монтажу (установке) пластиковых окон пвх, деревянных окон и алюминиевых окон!

На высоко конкурентном рынке производства (изготовления) и монтажа (установки) пластиковых окон пвх, деревянных окон и алюминиевых окон, где новые фирмы появляются так же быстро, как и исчезают, только опытная компания может гарантировать качественное и своевременное производство (изготовление) и монтаж (установку) пластиковых окон пвх, алюминиевых окон и деревянных окон. Компания Армада 21 год на строительном рынке и среди прочих производителей пластиковых окон пвх, деревянных окон и алюминиевых окон компания Армада занимает одну из лидирующих позиций.

Читать еще:  Как защитить пластиковые окна от вскрытия

Большинство компаний по изготовлению (производству) и установке (монтажу) пластиковых окон пвх, деревянных окон и алюминиевых окон, представляя свою продукцию, говорят одно и то же: наши пластиковые пвх/ деревянные/ алюминиевые окна самые теплые, из них не дует, за ними легко ухаживать и они прослужат Вам очень долго. Тепло, тихо и не дует, это, конечно, хорошо, но жизнь не стоит на месте и Компания Армада уже сегодня расширяет границы понимания современных пластиковых пвх/ деревянных/ алюминиевых окон и стремиться создать максимально комфортные условия пребывания в помещении с современными герметичными пластиковыми окнами, алюминиевыми окнами и деревянными окнами.

«Зеленое строительство» — это максимальный комфорт внутренней среды обитания, минимальное воздействие здания на окружающую среду в течение всего его жизненного цикла и минимальные эксплуатационные расходы.

Олимпийский комплекс в Сочи дал толчок развитию «зеленого строительства» в России, преимущества которого, конечно, бесспорны. При этом производство (изготовление) и установка (монтаж) окон участвуют в формировании большинства критериев оценки здания на его соответствие «зеленым стандартам» по ГОСТ Р 54964-2012:

1. Уровень естественного освещения для сохранения здоровья человека и комфортности его жизнедеятельности, оптимальный наружный обзор и создание взаимосвязи между внутренним пространством и внешней средой, обеспечение защиты рабочих зон от прямого солнечного света, минимизация светового загрязнения от систем наружного освещения, минимизация попадания света через окна от внутренних осветительных устройств наружу в ночное время может быть достигнуты при производстве (изготовлении) и монтаже (установке) в пластиковых окнах пвх, алюминиевых окнах компании Армада и деревянных окнах за счет:
— изготовления (производства) и монтажа (установки) наружных козырьков и маркизов;
— изготовления (производства) и монтажа (установки) солнцезащитных экранов;
— изготовления (производства) и монтажа (установки) ставней, рольставней, штор, рафштор, жалюзи и т.п.;
— монтажа (установки) просветленных, солнцезащитных, самоочищающихся, электрохромных, фотохромных и т.п. стекол;
— монтажа (установки) смарт-стекол с переменным светопропусканием;
— изготовления (производства) и монтажа (установки) окон с повышенным светопропусканием;
— изготовления (производства) и монтажа (установки) безрамного остекления.

2. Энергосбережение и энергоэффективность могут быть достигнуты в пластиковых окнах пвх, деревянных окнах, алюминиевых окнах компании Армада за счет стеклопакетов с низкоэмиссионными стеклами, заполнением межстекольного пространства благородными газами, использованием пластиковых «теплых» дистанционных рамок, применение более теплых профилей (шириной 70мм и более с количеством камер более четырех) и обязательной установки окон по ГОСТ 30971-2002 в компании Армада.

3. Максимальное снижение уровня проникающего шума в пластиковых окнах пвх, алюминиевых окнах и деревянных окнах компании Армада достигается за счет применения более толстых стекол, триплекса, остекления по формуле «стекло+стеклопакет», применения больших воздушных прослоек, установка окон в два контура остекления, применения более толстых профильных систем шириной 70мм и более с количеством камер более четырех, специальных шумозащитных вентиляционных клапанов, а также за счет установки окон по системе «Вентилируемый стык» в компании Армада.

4. И главное, необходимые параметры микроклимата в помещении достигаются в пластиковых окнах пвх, алюминиевых окнах и деревянных окнах компании Армада естественным притоком воздуха через шумозащитные вентиляционные клапаны, при условии механической вытяжки.

Заявка на предварительный расчет заказа. Рассчитать пластиковые окна. Расчет стоимости пластиковых окон.

В графе «Дополнительная информация» укажите, пожалуйста, объем необходимых работ (количество окон, наличие/отсутствие откосов и т.п.) или вложите файл с эскизами конструкций и описанием работ. Менеджер отдела продаж подготовит и направит Вам индивидуальное коммерческое предложение.

Поля, отмеченные * — обязательные для заполнения

Пластиковые окна схема с описанием конструкции

COVID-19: Мы позаботились о Вас: безопасно закажите окна, не выходя из дома! У нас — бесплатная доставка!

  • ОКНА
    • Пластиковые окна Deceuninck
    • Любые формы окон
    • Ламинация в любой цвет
    • Витражи
    • Готовые конструкции
    • Окна для дачи
    • Окна в офис
    • Окна в новостройки
  • БАЛКОНЫ
    • Теплое остекление
    • Холодное остекление
    • Отделка балкона
    • Утепление балкона
  • Двери
    • Балконные двери
    • Межкомнатные двери
    • Входные двери
    • Алюминиевые двери
  • Коттеджи
  • Услуги
    • Фасадное остекление
    • Установка и монтаж пластиковых окон
    • Бесплатный замер
    • Гарантийное обслуживание
    • Доставка
    • Замена некачественных окон
    • Расчет цены по чертежу
  • Другая продукция
    • Стеклопакеты
    • Подоконники
    • Москитные сетки
  • Цены и оплата
    • Цены на пластиковые окна
    • Цены на пластиковые двери
    • Цены на балконы и лоджии
    • Бонусная программа
    • Рассрочка
    • Кредит
    • Скидки и акции
    • Способы оплаты
    • Оплатить заказ
  • О Компании
    • Отзывы
    • Объекты
    • Азбука терминов
  • Контакты
  • Акции

ежедневно с 09:00 до 21:00

Отдел монтажа и доставки

Пн. — пт. с 08:00 до 17:00

Пн. — пт. с 08:00 до 17:00

  • ОКНА
  • Пластиковые окна Deceuninck
  • Любые формы окон
  • Ламинация в любой цвет
  • Витражи
  • Готовые конструкции
  • Окна для дачи
  • Окна в офис
  • Окна в новостройки
  • Теплое остекление
  • Холодное остекление
  • Отделка балкона
  • Утепление балкона
  • Балконные двери
  • Межкомнатные двери
  • Входные двери
  • Алюминиевые двери
  • Фасадное остекление
  • Установка и монтаж пластиковых окон
  • Бесплатный замер
  • Гарантийное обслуживание
  • Доставка
  • Замена некачественных окон
  • Расчет цены по чертежу
  • Стеклопакеты
  • Подоконники
  • Москитные сетки
  • Цены на пластиковые окна
  • Цены на пластиковые двери
  • Цены на балконы и лоджии
  • Бонусная программа
  • Рассрочка
  • Кредит
  • Скидки и акции
  • Способы оплаты
  • Оплатить заказ
  • Отзывы
  • Объекты
  • Азбука терминов

Остекление двухстворчатых окон в квартире — 2 глухие конструкции

Адрес: 603163, Н. Новгород, Нижегородский р., ул.Лысогорская, д.89, корп.3, кв.159

Клиент: Каров Матвей Игоревич

Описание и материалы

двухстворчатые пластиковые окна

Deceuninck Баутек НЕО, фурнитура: Siegenia Classic, стеклопакет(ы): 40 мм, двухкамерный (4-14-4-14-4)

Нижний Новгород (Шоу-рум на пр. Гагарина (Н.Новгород))

Смета конструкций и работ

Описание позицииСхемаКоличествоЦена
1.2 глухих конструкции с заполнением S-панель, 2 двухстворчатых окна с 1 поворотно-откидной створкой. Профиль Deceuninck Баутек НЕО, стеклопакет 2 кам 40мм, Зигения Классик, цвет с улицы и цвет внутри — белый, отлив, козырек. 454 800,00 рублей
2.Услуги демонтажа и монтажа пакета «Lite»113 700,00 рублей
3.Внешняя отделка сайдингом, внутренняя отделка ПВХ, утепление 40 мм пенопластом0 рублей

Начните с бесплатной
консультации — всего 3 минуты !

© 2002 — 2021. Официальный сайт компании «Окна Компас».

Все права защищены. Не является публичной офертой.

Digital-стратегия: Агентство интернет-маркетинга Кейба

Перезвоним за 3 минуты

Оставьте свои контакты, и наш менеджер позвонит с минуты на минуту и проконсультирует о возможных вариантах по цене + предложит сезонные скидки .

(044) 332-28-68

068-11-898-11

Официальны представитель компании «REHAU»

Остекление и монтаж

Стеклопакеты и энергосбережение

Пластиковое окно и его основные элементы

Пластиковое окно и его основные элементы

Пластиковые окна описываются несколькими основными элементами:

Рама: собирается и сваривается из ПВХ профилей определенной конфигурации. Практически представляет собой периметр металлопластикового окна, на который устанавливаются все остальные элементы.

Откос: Места примыкания рамы к проему называют откосом. После установки пластикового окна необходимо заделать откос. Как внутренний, так и наружный.

Импост (поперечина): внутренний элемент рамы окна, который служит для деления её на несколько секций (просветов). Используя один или несколько импостов можно сделать пластиковое окно из двух, трех, четырех и более просветов. Некоторые примеры:

Рама без импостов – односекционное пластиковое окно (в один просвет).

Рама с одним импостом – двухсекционное пластиковое окно (в два просвета).

Рама с двумя импостами – трехсекционное пластиковое окно (в три просвета).

Рама с тремя импостами – четырехсекционное пластиковое окно (в четыре просвета).

Рама с двумя импостами – «Т» образное пластиковое окно (в три просвета).

Створка: открывающийся элемент пластикового окна. Створка снабжена фурнитурой – ручка, петли и запорные элементы. Просвет окна без створки называют «глухим».

Створки и «глухие» просветы заполняются стеклопакетами различной конфигурации либо непрозрачными панелями ( сендвич-панель ).

Металлопластиковые окна изготовленные из профилей основных мировых производителей (Rehau, Deceuninck, ARtec, Veka. Salamander и.др.), в отличие от молодых украинских брендов, могут комплектоваться и другими дополнительными элементами. Это и профили-расширители рамы, соединители рам (90°, 135°, 180° и произвольный угол), а также компенсационные и усиливающие соединительные профили. Эти профили используются при остеклении лоджий , балконов, эркеров, когда для качественного выполнения работ без них просто не обойтись. Некоторые примеры:

Расширители рам металлопластиковых окон (доборные профили).


20 мм


40 мм


100 мм

Используются при необходимости дальнейшего утепления (обшивки) внутренних стен или потолков.

В зависимости от толщины выбранного для обшивки материала, используются различные виды расширителей или их комбинации.

Соединительные профили рам металлопластиковых окон.

Соединитель рам 3 мм. Практически не заметен. Используется для соединения двух конструкций, например балконной двери с окном, двух частей лоджии.

Не обеспечивает термокомпенсацию, поэтому соединяемые рамы не должны иметь больших размеров.

Соединитель усиливающий применяется для усиленного соединения двух конструкций и конструкций больших размеров.

Обеспечивает термокомпенсацию и играет роль статического усилителя.

Угловые соединители рам металлопластиковых окон.

Эркерное теплое соединение «труба». Применяется для соединения рам под произвольным углом.

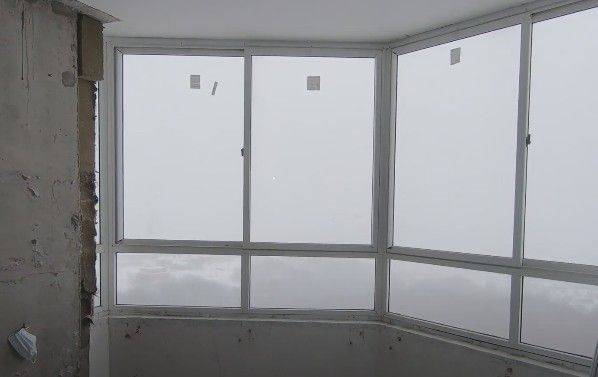

При остеклении металлопластиковыми конструкциями лоджий, эркеров, балконов, а также при заказе крупногабаритных и сложных окон рекомендуется остановить свой выбор на известных производителях ПВХ профилей, которые располагают всей линейкой необходимых элементов. Зачастую «новые» недорогие профили предназначены для изготовления только простых стандартных окон. И что бы выйти из положения (не терять заказчика), производители пластиковых окон из таких профилей, выполняя сложное остекление, не используют необходимые, но отсутствующие у них элементы, или заменяют их подобными от другого производителя. А это, в конце концов, отражается на качестве и эксплуатационных характеристиках установленных пластиковых окон.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
