Размеры деревянных окон по ГОСТу

Стандартные размеры деревянных окон

Дерево – простой в обработке материал, из клееного бруса можно произвести конструкции по любым размерам. Индивидуальный подход предлагают все производители продукции, но существуют ограничения, которые регламентируются действующим ГОСТом, техническими условиями и здравым смыслом. Ограничения параметров связаны со светопропускающей способностью. Нормативы учитывают освещенность комнаты, этот параметр контролируется санитарно-гигиеническими нормами. Устанавливать окна меньше рекомендуемого ГОСТом размером не желательно. Недостаточная освещенность может стать причиной ухудшения зрения.

Влияет на размеры и прочностные характеристики изделия, его вес. При стандартизации рассчитывались такие габариты, которые обеспечат продолжительный срок службы и безопасность при эксплуатации деревянных окон. Большие размеры конструкции могут привести к быстрому износу фурнитуры, поломке навесов. Эти проблемы регулярно возникают при создании оранжерей, зимних садов, веранд с панорамным остеклением.

Нормативные документы для деревянных окон

Требования к размерам деревянных окон регламентируются ГОСТом 24700-99. В этом документе описываются параметры и допустимые погрешности для одинарных и сложных окон, укомплектованных двумя стеклопакетами. Рекомендуется придерживаться следующих стандартов:

  • распашные створки не должны превышать размеров 1800х1200 мм;
  • двери из бруса не должны быть более 2300х900 мм;
  • допустимая погрешность для конструкций с диагональю более 1400 мм – 1,5 мм;
  • допускается увеличение параметров изделий только по высоте на 10%.

Все рабочие параметры проверяются до начала монтажных работ. При производстве изделий с максимально допустимыми размерами используется клееный брус с сечением не менее 78х78мм. Соблюдение этих требований позволит создать конструкции, рассчитанные на продолжительный срок службы.

Деревянные окна могут устанавливаться в многоквартирных домах, возведенных по типовым проектам. Оконные и дверные проемы в них стандартизированы. Для разных проектов разработаны таблицы оптимальных размеров окон, которые соответствуют следующим требованиям:

  • максимальная ширина – 2670 мм;
  • наибольшая ширина при максимальной высоте – 1779 мм;
  • допустимая высота – 2750 мм;
  • максимальная высота при ширине 2670 мм – 2070 мм.

Монтажная глубина для конструкций из клееного бруса – от 58 до 165 мм. Этот показатель учитывается при решении задачи по созданию комфортного жилья. При большой монтажной глубине устанавливаются многокамерные стеклопакеты с хорошими звукоизолирующими характеристиками.

Габариты и количество створок

Для одинарного глухого окна не рекомендуется превышать площадь в 2,5 кв.м. При этих размерах вес конструкции достигает 100 кг. Превышение этого показателя увеличивает нагрузку на несущую конструкцию. При создании двухстворчатых окон не рекомендуется превышать размеры 1500х1500 мм. При такой конструкции будет затруднен доступ к одному из стекол для регулярного ухода. Если проем имеет большие габариты – устанавливается трехстворчатое окно.

ГОСТы на установку деревянных окон

Деревянные окна и двери — качественные и долговечные изделия, которые великолепно впишутся в интерьер, дополнят и украсят его. Чтобы современные окна из дерева служили беспроблемно в течение длительного времени, необходимо производить их монтаж как того требуют нормы ГОСТ и СНиП.
Единого государственного стандарта на монтаж окон из дерева в России не существует, но есть около 18 нормативных документов, регламентирующих правильный монтаж деревянных окон.

ГОСТы на установку деревянных окон

ГОСТ 23166-99 «Блоки оконные». В этом нормативном документе дается информация об оконных блоках, определяется область их применения, приводится классификация и объясняются основные термины. Этот ГОСТ применяют при установке не только деревянных окон, но и конструкций из пластика и металла:

  • размеры оконных конструкций, а также их элементов должны в точности соответствовать чертежам заказчика;
  • зазор в притворах не должен превышать 2 мм;
  • древесина не должна иметь дефектов обработки — ее качество оценивается визуально.

Непосредственно монтаж окон из дерева осуществляется согласно ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам». В нем подробно описаны все варианты установки окон. Это общепринятый на территории России документ, соблюдение требований которого является обязательным.

Какие требования при установке деревянных окон должны соблюдаться в обязательном порядке:

  • размер проемов должен превышать размер оконной коробки на 1-2 сантиметра с каждой стороны и сверху, и на 5-6 см снизу;
  • монтаж конструкции производится строго по уровню;
  • отклонения от уровня не должны превышать 1,5 мм на 1 м длины и более 3 мм на всю длину/высоту оконной конструкции;
  • монтажный шов должен включать в себя 3-4 слоя с различным функциональным назначением: защита от погодных условий, утепление, звукоизоляция и пароизоляция;
  • допустимо применение следующих материалов для создания монтажного шва: сжатой уплотнительной ленты, пенополиуретановых шнуров, минеральной ваты и ряда других материалов, применяемых для надежной гидро- и пароизоляции;
  • герметизация окон из дерева осуществляется монтажной пеной.

Кроме того, существуют требования СНиП на установку окон, согласно которым:

  • поверхность оконного блока, непосредственно соприкасающуюся с наружной стеной, необходимо защитить при помощи гидроизоляционных материалов и антисептировать;
  • зазоры между кладкой наружной стены и оконной коробкой необходимо заделать термоизоляционными материалами.

СНиПы на установку деревянных окон

Стандарты для монтажа деревянных окон были разработаны при содействии ведущих производителей оконных профилей, специалистов Госстроя и т.д. Установка в соответствии с этими нормами гарантирует высокие эксплуатационные характеристики в течение всего гарантийного срока службы изделия. Основные требования:

  • Оконная конструкция должна устанавливаться по уровню. Допустимые отклонения — не более 1,5 мм на 1 м длины и не более 3 мм на всю длину/высоту конструкции. Расстояние между крепежными элементами не должно превышать допустимые 800 мм.
  • Для формирования узла примыкания между оконной рамой и стеной рекомендовано применение предварительно сжатой уплотнительной ленты (ПСУЛ), минеральной ваты, пенополиуретановых шнуров и др. материалов, обеспечивающих надежную гидроизоляцию снаружи и пароизоляцию окна изнутри.
  • Для герметичности по всему периметру окна производится заделка пеной.
  • Монтаж оконной конструкции по нормам ГОСТ отличается от обычного запенивания наличием дополнительных лент, которые защищают пену от внешнего и внутреннего воздействия. Проконтролировать качество установки оконного блока можно с помощью уровня. Обязательно убедитесь, что створки легко открываются и закрываются, а фурнитура не требует прикладывания усилий.

Следование нормативам СНиП позволяет выполнять монтаж окна качественно, а его использование будет безопасным и удобным. Неправильный монтаж деревянных конструкций может привести к потере их эксплуатационных характеристик. Что может произойти с окнами:

  • Они могут пропускать воздух, что грозит потерей теплоизоляционных качеств.
  • С трудом открываться и закрываться.
  • Стеклопакеты могут запотевать или пропускать атмосферные осадки из-за нарушения герметичности стыков.
  • Запорные элементы быстро выйдут из строя.

Установку современных деревянных окон лучше поручить специалистам завода Гринхаус Окна, чтобы быть уверенным, что монтаж будет сделан правильно и без нарушений требований государственных стандартов.

ГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий. Типы, конструкция и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ СО СТЕКЛОПАКЕТАМИ И СТЕКЛАМИ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

Типы, конструкция и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ

СО СТЕКЛОПАКЕТАМИ И СТЕКЛАМИ ДЛЯ ГОСТ

ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ 24700-81

Типы, конструкция и размеры

Wooden windows and balcony doors with double glazing

units for dwelling and public buildings.

Types, structure and dimensions

Дата введения 01.01.84

Настоящий стандарт распространяется на деревянные окна и балконные двери со стеклопакетами, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. Окна и балконные двери по настоящему стандарту изготовляются одинарной конструкции с однокамерными клееными стеклопакетами.

1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать: для жилых зданий — указанным на черт. 1 и в приложении 1; для общественных зданий — указанным на черт. 2 и в приложении 2.

Окна и балконные двери, приведенные на черт. 1, могут применяться и для общественных зданий.

1.3. Заполнение оконных проемов общественных зданий шириной 18М (М — модуль, равный 100 мм) и более следует осуществлять набором окон, приведенных на черт. 2.

1.4. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком — в негативном (зеркальном) изображении.

1.5. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:

Примеры условных обозначений

Окно правое серии СП для проема высотой 15 и шириной 9 дм:

ОСП15-9 ГОСТ 24700-81

ОСП15-9Л ГОСТ 24700-81

Дверь балконная правая серии СП для проема высотой 22 и шириной 9 дм:

БСП22-9 ГОСТ 24700-81

Окно серии СП для проема высотой 18 и шириной 15 дм, с несимметричным рисунком (вариант А):

ОСП18-15А ГОСТ 24700-81

То же, в негативном (зеркальном) исполнении:

ОСП18-15АН ГОСТ 24700-81

Габаритные размеры окон и балконных дверей жилых зданий

1. Схемы изделия изображены со стороны фасада.

2. Цифры над схемами изделий означают размеры проемов в модулях.

3. Окна типов 15-12; 15-13,5; 15-15; 15-18 и 15-21 — с клапанами.

Габаритные размеры окон и балконных дверей общественных зданий

1. Схемы изделия изображены со стороны фасада.

2. Цифры над схемами изделий означают размеры проемов в модулях.

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт. 3 — 5, для общественных зданий — на черт. 6 — 8, а размеры сечений деталей — на черт. 9 — 20.

2.3. Размеры окон и балконных дверей на черт. 1 — 8 даны по наружным сторонам коробок, в свету, и по наружным сторонам створок, фрамуг и клапанов.

На чертежах, приведенных в настоящем стандарте, указаны размеры неокрашенных деталей и изделий в миллиметрах.

Читать еще:  Приточный воздушный клапан на пластиковые окна

2.4. Для отвода дождевой воды сверлят отверстия диаметром 10 мм, которые должны располагаться в верхних брусках подфорточных створок, в нижних брусках коробок и горизонтальных импостах на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под клапанами — одно отверстие посередине.

Конструкция, форма, основные размеры и марки окон и балконных дверей жилых зданий

2.5. Створки окон высотой 1350 мм при ширине более 600 мм, а также высотой более 1000 мм при ширине более 850 мм должны быть навешены на три петли.

Примеры расположения приборов в окнах и балконных дверях приведены в приложении 3.

2.6. Для остекления окон и балконных дверей жилых и общественных зданий следует применять клееные однокамерные стеклопакеты по действующей НТД.

2.7. Толщину стекла в стеклопакетах уточняют в проекте с учетом ветровых нагрузок в районе строительства.

2.8. Последовательность выполнения операций при монтаже стеклопакетов и схемы расположения опорных, распорных и боковых прокладок, устанавливаемых по периметру стеклопакетов, приведены в приложениях 4 и 5.

Монтаж стеклопакетов и выбор материалов для прокладок следует выполнять в соответствии с инструкцией по применению, монтажу и эксплуатации стеклопакетов в гражданском строительстве.

2.9. Места прикрепления уплотняющих пенополиуретановых прокладок в притворах окон и балконных дверей указаны на чертежах сечений деталей.

2.10. Приклеивание облицовок к каркасу клапана должно выполняться на клеях повышенной водостойкости (фенолформальдегидном типа КБ-3, мочевиномеламиновом типа ММС и др.).

2.11. Клапаны должны быть оснащены пластмассовой сеткой и жалюзийной решеткой или облицованы с наружной стороны обшивкой типа О-2 по ГОСТ 8242.

Пример облицовки клапана обшивкой приведен в приложении 6.

2.12. Клеи и мастики, используемые при изготовлении окон, должны быть разрешены к применению в установленном порядке.

2.13. По требованию потребителя по периметру коробок на боковых поверхностях допускается выборка четверти, заполняемой теплоизоляционным материалом и заделываемой наличником при соединении изделий друг с другом.

2.14. Спецификации стеклопакетов для окон и балконных дверей жилых и общественных зданий приведены в приложении 7 и 8.

Конструкция, форма, основные размеры и марки окон и балконных дверей общественных зданий

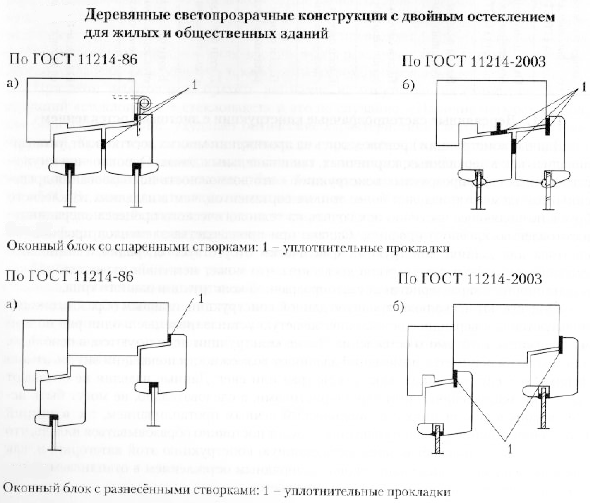

Сечения по притворам окон и балконных дверей жилых и общественных зданий

Какие размеры бывают у деревянных окон?

Допустим, вы хотите заказать деревянное окно для дачи, деревянного дома и т.д. А размеры проема вызывают сомнение. Подойдут ли туда стандартные деревянные окна? Или придется доплачивать за нестандартность? И вообще, какие размеры оконных конструкций бывают? Ответы в статье.

Типовые размеры деревянных окон

Деревянные окна, согласно гост, должны иметь размеры не более: 1800 мм в высоту и 1200 мм в ширину. Мол, если окно сделать больше, быстро сломается. Да и вообще оно небезопасно.

В ширину и высоту размер двухстворчатых стандартных окон может доходить до 1470х1470мм

Впрочем, государственные стандарты разрешают производить деревянные окна бОльших размеров. Главное, чтобы конструкция была прочной. И у производителя была соответствующая бумажка – с доказательством.

Отечественный рынок предлагает следующие стандартные размеры деревянных окон:

  • для одностворчатых окон: высота – 400-1470 мм, ширина – 400-870 мм
  • двухстворчатые окна: высота 570-1470 мм, ширина 870-1470 мм
  • трехстворчатые: высота 1170-1470, ширина 1770-2070
  • балконные двери: 2100-2200 мм в высоту, 700-900 мм в ширину

Естественно, цифры эти взяли не с неба. Размеры стандартных окон зависят от размеров проемов, которые встречаются чаще всего. Только от ширины и высоты проема отнимают по 3 см – на случай, если он кривой. Т.е. если ширина окна 400 мм, то проем равен 430 мм.

Типовые параметры одинаковые у окон деревянных со стеклопакетом и окон с отдельными стеклами. А также у конструкций из разных пород древесины.

Окна нестандартных размеров – какие бывают?

В эту группу входят деревянные окна и больших, и маленьких размеров – еще меньше типовых. Самое миниатюрное окно нестандартного размера – 500х500 мм. А самое большое – 2600 (высота) х 2800 (ширина) мм. В общем, намного больше стандартной балконной двери.

У окон нетиповых размеров, как правило, необычная форма

Если у вас стандартный проем, но вы, например, хотите установить вместо двух нормальных створок одну большую, то такое окно тоже считается нестандартным.

Нетиповые деревянные окна стоят в среднем на 40-60% больше обычных. Убедитесь сами. Смотрите таблицу, где приведена стоимость нестандартных двухстворчатых окон с одной поворотной створкой размером 1400х1300 мм (нестандартных условно).

“Пластиковые окна в стиле “неформат” – в данной статье вы узнаете, каких разнообразных форм бывают окна ПВХ! А также на сколько они дороже “рядовых” пластиковых окон.

Цены на окна нестандартных размеров у разных производителей:

Стандартные размеры окон в типовых домах XX века

  1. Нестандартные окна
  2. Окна в типовых домах разных времен
  3. Размеры окон в частном доме
  4. Почему стандартные размеры окон – это условность?
  5. ГОСТы на размеры окон
  6. Монтаж стандартного окна

Перед покупкой окон многие потребители хотят получить предварительный расчет стоимости оконной конструкции. Для этого достаточно воспользоваться онлайн калькулятором или отправить примерные размеры менеджеру оконной компании на расчет. Если вы живете в типовом доме, то необязательно производить замеры окна, достаточно ознакомиться с нашим материалом, чтобы узнать стандартные размеры окон в таких постройках.

Для снятия точных размеров окна и получения достоверной стоимости, мы рекомендуем обращаться в оконные компании вашего региона, потому что:

  • выезд специалиста-замерщика большинстве оконных компаний бесплатен;
  • вы можете быть уверены в точности полученных размеров.

Размеры пластиковых окон вместе со всеми типовыми вариантами оконных конструкций четко прописаны в ГОСТах. Стандарты не делают разграничений для пластика или дерева, а все существующие указания имеют рекомендательный характер. Застройщики при возведении соблюдают существующие нормы при строительстве частных и многоквартирных домов. Типичный оконный проем имеет ширину в пределах 1300-2080 мм, а высота конструкции ограничивается пределами 1400-1560 мм, параметры напрямую зависят от габаритов помещения. При частном строительстве площадь остекления рассчитывается с учетом площади стены.

Нестандартные окна

Соответствие стандартным размерам можно наблюдать в современных многоэтажках и коттеджах. Нестандартные размеры прерогатива «хрущевок», старых частных домов, уникальных дореволюционных построек. Для последних, часто приходится заказывать окна с нетипичной формой, как и в ситуации с современными дизайнерскими решениями, где устанавливаются окна арочные, трапециевидные или другой оригинальной формы. Все остальные варианты предполагают отклонение от нормы на +/- 10 см. Для домов хрущевского времени крайне редко подходят стандартные варианты, так как при строительстве заданные руководством нормы редко соблюдались рабочими.

Окна в типовых домах разных времен

Размеры окон в доме можно определить, руководствуясь временем постройки и серией. Такая информация поможет рассчитать стоимость окна, но мало пригодна для изготовления оконной конструкции. Замеры необходимо производить по всем правилам внутри и снаружи, с учетом параметров глубины и обязательно с использованием уровня.

Брежневские дома

«Брежневки» возводились в период с 1965 года по 1975-й. Они могут быть построены из блоков и кирпича, обладают схожей с «хрущевками» планировкой. Отличие в изолированности всех комнат, выходе окон на разные стороны. Стандартные размеры окон в доме брежневского периода известны оконным компаниям. Конструкция с двумя створками имеет размер 1300х1400 мм. В балконных блоках квадратное окно с шириной и длиной 1400 мм, в сочетании с дверью 750х2150 мм. Окно с тремя створками имеет размеры 2100х1400 мм. Погрешности всегда существуют, потому без замеров обходиться нельзя.

Дома времен Хрущева

«Хрущевки» квартиры с маленькой площадью, которые изначально создавались как временное жилье, с расчетом срока службы на 25 лет. Хотя среди таких домов существуют варианты с ресурсом эксплуатации на 50 лет и, согласно экспериментам, способные служить на протяжении 150 лет. Страна застраивалась «хрущевками» начиная с 1958 года, отличительные особенности: шестиметровые кухни, смежные и проходные комнаты, плохая звукоизоляция.

Для окон с двумя створками стандартные размеры в типовых домах равняются 1280х1340 мм. В балконных блоках двери имеют размеры 680х2070 мм и окно с размером 1350х1340 мм. Окно с тремя створками имеет размеры 2040х1500 мм. Здесь важно не забывать о вероятных погрешностях, возникших из-за высокой скорости возведения и плохого контроля над соблюдением стандартов.

Сталинские дома

«Сталинки» вызывают уважение по многим причинам. Толщина стен в таких домах может превышать 1 метр за счет двух кирпичных слоев с уплотнителем в промежутке. Один только демонтаж окна в «сталинке» отнимет много времени, а установка новой конструкции потребует в разы большего опыта, чем в стандартной ситуации. Оконный проем не имеет несущей балки сверху, специалистам приходится монтировать в этом месте брусок.

Широкие откосы и подоконники также создают дополнительные сложности. Точно узнать какой размер окон навскидку невозможно, плюс к этому варьируются формы окна и количество глухих створок. Окна с двумя створками Т-образные, имеют размеры 1500х1900 мм, либо 1250х1800 мм. Владельцам «сталинок» при установке окон часто приходиться задумываться о гармонии с фасадом и использовать ламинированные профили коричневых оттенков.

Типовой вид дома

Стандартный размер оконной конструкции, мм

Стандартные окна

Компания «Винчелли» предлагает купить деревянные окна стандартных размеров по наиболее выгодным на рынке ценам.

На территории всей страны на протяжении десятилетий застройка велась домами типовых серий. Рассмотрим наиболее распространенные проекты жилых зданий и габаритные характеристики.

  • «Хрущевка». В этом классе объединено несколько разновидностей, именно поэтому у двустворчатых окон размеры могут варьировать (1450× 1500 мм или 1280 × 1340 мм). Что касается трехстворчатых конструкций, их габариты стандартные — 2040 × 1500 мм.
  • «Сталинка». Просторные дома с высокими потолками и большими окнами. Чтобы конструкция отличалась высокой степень надежности, мы рекомендуем делать выбор в пользу Т-образных окон. В рамках сталинской застройки возводились дома трех типов, что определило и стандартные размеры окон: 1500 × 1900 мм, 1250 × 1800 мм и 1080 × 1800 мм.
  • 606 серия. Такие дома встречаются, пожалуй, в каждом городе. Здесь устанавливаются окна 1450 × 1410 мм.
  • Серия 600.11. Проектировщиками предусмотрены и двух-, и трехстворчатые окна размерами 1450 × 1410 и 2050 × 1410 мм соответственно.
Читать еще:  Термопленка для окон третье стекло одесса

Если вы живете в доме старой постройки, информация о серии типового проекта поможет вам самостоятельно, еще до вызова замерщика, определить примерную стоимость установки новых окон.

Учтите, что размеры стандартных оконных проемов могут варьировать даже от квартиры к квартире в одном доме. Поэтому само понятие «стандартные окна» носит относительный характер. Размер окна в помещении рассчитывается исходя из требований освещенности комнат. Если речь идет о хрущевке, на размер окон здесь будет в первую очередь влиять ширина подоконника. Окно с широким подоконником будет несколько больше, чем приведенное в нашем примере, а окно с узким подоконником — несколько меньше. В панельных домах стандартный размер окон в большей или меньшей степени соответствует указанному в примере.

Часто в квартире имеется балкон. Существуют дома, планировка которых предусматривает целых три балкона в одной квартире (трех- и четырехкомнатные квартиры в домах серии П-3). Однако чаще всего в квартире только один балкон, а оконные проемы в остальных помещениях могут быть двух- и трехстворчатые.

Указанные здесь размеры справедливы для домов серии П-44, это современные панельные 17-этажные дома.
Довольно близкие к ним размеры оконных проемов у типовых домов серии П-46 (панельные 12-14-этажные дома):
1520*1250 для двустворчатого окна, 1520*1750 для трехстворчатого, и 1520*1250 для балконного окна + 2200*670 для балконной двери.
Что касается серии П-3, то размеры здесь следующие (поздняя серия Брежневских домов): 1400*1430 для двусвтворчатого, 1400 *1730 для трехстворчатого и 1400*1160 для балконной двери + 2120*670 для балконной двери.

Серия II 49, 1605-9 (строились в 60-х годах, относятся к

первой серии Брежневок)

Серия II-57 (9-,10-, 12- этажные дома с соединенными под

Например, стандартное двустворчатое окно в доме серии II-49 или в Хрущевке будет стоить

Сосна первый сортЛиственница 1 сортДуб высший сортДерево-алюминий
от 35 000 руб.от 38 000 руб.от 55 000 руб.от 65 000 руб.

Стандартное трехстворчатое окно в доме серии П-44Т или П-30 будет стоить

Стандартные размеры пластиковых окон

Остекление жилых, административных, коммерческих, производственных или других сооружений осуществляется согласно требованиям межгосударственных и национальных стандартов. В нашей стране с 01.10.2016 стандартные размеры пластиковых окон и балконных блоков (ПОББ) проектируются с учетом ГОСТ Р 56926-2016. В этом документе указаны технические условия как изготовления светопрозрачных конструкций из профилей разных марок с учетом архитектурных особенностей зданий и региона их расположения, так и параметры оконных и балконных проемов, в которые они будут монтироваться.

Зачем нужно соблюдать стандартные размеры ПОББ?

Соблюдение установленных нормативов в отношении размеров окон и балконных блоков позволяет гарантировать не только комфортные условия в помещениях для сна, отдыха, работы или других занятий, но и высокий уровень безопасности при длительном сроке эксплуатации. Это достигается путем решения следующих задач:

  • Обеспечение высокой надежности и эффективности светопрозрачных конструкций, а также длительного ресурса.
  • Повышение энергоэффективности зданий, обеспечение комфортных условий проживания.
  • Улучшение архитектурного облика как отдельных сооружений в частности, так и города или поселка в целом.
  • Снижение себестоимости изготовления оконных конструкций и упорядочения сопроводительной документации.
  • Упрощение архитектурно-строительного надзора по контролю над качеством изготовления пластиковых окон и балконных блоков.

Остекление жилых, административных, коммерческих, производственных или других сооружений осуществляется согласно требованиям межгосударственных и национальных стандартов. В нашей стране с 01.10.2016 стандартные размеры пластиковых окон и балконных блоков (ПОББ) проектируются с учетом ГОСТ Р 56926-2016. В этом документе указаны технические условия как изготовления светопрозрачных конструкций из профилей разных марок с учетом архитектурных особенностей зданий и региона их расположения, так и параметры оконных и балконных проемов, в которые они будут монтироваться.

Зачем нужно соблюдать стандартные размеры ПОББ?

Соблюдение установленных нормативов в отношении размеров окон и балконных блоков позволяет гарантировать не только комфортные условия в помещениях для сна, отдыха, работы или других занятий, но и высокий уровень безопасности при длительном сроке эксплуатации. Это достигается путем решения следующих задач:

  • Обеспечение высокой надежности и эффективности светопрозрачных конструкций, а также длительного ресурса.
  • Повышение энергоэффективности зданий, обеспечение комфортных условий проживания.
  • Улучшение архитектурного облика как отдельных сооружений в частности, так и города или поселка в целом.
  • Снижение себестоимости изготовления оконных конструкций и упорядочения сопроводительной документации.
  • Упрощение архитектурно-строительного надзора по контролю над качеством изготовления пластиковых окон и балконных блоков.

Стандартные размеры обычных балконных блоков по типам

Одностворчатые

Обычные балконные блоки, состоящие из двери и одностворчатого безимпостного окна размерами 2030х1740 мм, проектируются для установки в проемы габаритами 2100х1800 мм. Стеклопакет для двери в этом случае можно заказать высотой 1800–2100 мм при ширине 600–800 мм. При этом параметры оконных створок будут в пределах 1200–1500 мм по высоте и 700–900 мм по ширине.

Двухстворчатые

Балконные блоки от 2030х2040 до 2030х2340 с двухстворчатыми окнами изготавливаются для проемов от 2100х2100 до 2100х2400 мм. Дверной стеклопакет в этом варианте будет высотой 2000х2100 при ширине 600-800 мм. Симметричные оконные стеклопакеты высотой 1200-1800 при общей ширине 2000-2600 мм комплектуются двумя подвижными створками высотой 1200–1500 при ширине 700–900 мм.

Стандартные размеры панорамных балконных блоков по типам

Двухстворчатые

  • Стандартные. Панорамные блоки на балкон с двумя створками проектируются размерами от 2040х2040 до 2360х2640 мм. Их устанавливают проемы габаритами от 2100х2100 до 2400х2700. Высота стеклопакетов, которыми комплектуются такие конструкции, колеблется в пределах 2000–2700 мм при ширине 1900–4200 мм. Подвижные створки в таком случае могут быть высотой 2000–2700 при ширине 950–2100 мм.
  • Французские. Панорамные конструкции для французских балконов изготавливаются габаритами от 2040х2040 до 2340х2040 мм. Их заказывают для проемов от 2100х2100 до 2400х2100 мм. Стеклопакеты высотой 2000–2700 мм при ширине 1900¬4200 мм комплектуются подвижными створками высотой 2000–2700 мм при ширине 950–2100 мм.
  • Французские со штульпом. Такие конструкции заказывают для проемов от 2100х1400 до 2100х1600 мм. Их размеры колеблются от 2040х1340 до 2040х2540 мм. Параметры стеклопакетов могут быть по высоте 2000–2200 при ширине 1300–1600 мм. При этом высота подвижных створок составляет 2000–2200, а ширина 600–800 мм.

Трехстворчатые

Блоки на базе трех створок заказывают для балконных проемов с габаритами от 2100х3600 до 2400х3900 мм. Их размеры проектируются в диапазоне от 2040х3540 до 2340хх3840 мм. Стеклопакеты изготавливаются общей шириной 3500–4200 мм при высоте 2000-2700 мм. Габариты подвижных створок — ширина 950–1400 мм при высоте 2000–2700 мм.

Какие окна лучше заказать — стандартные или индивидуальные?

Ключевое преимущество пластиковых окон и балконных блоков стандартных размеров в более низких ценах по сравнению с конструкциями, изготовленными по индивидуальным параметрам. По этой причине типовые решения пользуются повышенным спросом. Они подходят для установки в многоэтажных заданиях, построенных с учетом требований действующих стандартов, когда оконный проем смонтирован на расстоянии 800–900 мм от уровня поля. При этом верхняя кромка располагается на дистанции 2200–2300 мм, что соответствует габаритам стандартных оконных или балконных конструкций. Помимо доступной стоимости окна типовых размеров имеют и другие достоинства:

  • Геометрически правильная конфигурация.
  • Хорошая прочность и надежность.
  • Высокий уровень ремонтопригодности благодаря стандартным размерам профилей и комплектующих элементов.

В то же время монтаж пластиковых окон или балконов предъявляет жесткие требования к точности размеров оконных и/или балконных проемов. При несоблюдении технологии и нарушении правильности конфигурации велика вероятность деформации профиля, изготовленного с безупречной точностью геометрии. Второй недостаток стандартных конструкций в том, что они не подходят для установки в частных домах, коттеджах, на дачах или других объектах, построенных по проектам, разработанных для реализации индивидуальных дизайнерских замыслов без учета нормативных требований и ТУ, предусмотренных для светопропускных конструкций. В этом случае придется заказывать изготовление пластиковых окон нестандартных размеров.

Преимущества индивидуальных пластиковых окон

  • Возможность выделить здание на фоне однотипной архитектуры соседних построек путем реализации оригинального замысла.
  • Большой выбор размеров и конфигураций: треугольные, арочные, круглые, трапециевидные, др.
  • Заказывая нестандартные окна можно увеличить или при необходимости уменьшить доступ света в помещение.
  • Благодаря высокой точности размеров и формы, монтаж нестандартных окон занимает минимум времени без необходимости дополнительной подгонки к габаритам проема.

При этом есть и недостатки заказа оконных или балконных блоков нестандартных размеров. Прежде всего, это более высокая стоимость. Вторым существенным недостатком является строгий расчет прочности конструкции. Даже малейшие ошибки могут стать причиной деформации или сбоев в работе створок. Поэтому заказывать пластиковые конструкции следует только у профессионалов с хорошей репутацией.

Размеры деревянных окон. Пример расчетов.

Деревянные окна отлично впишутся в дачный домик или коттедж, построенный из того же материала. Древесина легка в обработке, особенно, если речь идет о клееном брусе. Этот стройматериал позволяет придавать изделиям произвольные габариты.

Размеры окон в деревянном доме выбирают, учитывая габариты проемов. Исходя из этого устанавливают типовые конструкции или изготавливают изделия на заказ. Владельцев нестандартных проемов интересует, в какую цену выльется подобное остекление, будет ли оно стоить дороже обычного.

В этой статье мы обсудим возможные габариты деревянных систем, величину стандартных и нетиповых конструкций, их конфигурацию и цены.

Какие размеры бывают у деревянных окон?

Сегодня под термином “дерево” подразумевают герметичный стеклопакет. Такие конструкции называют евроокна. Для их производства используется специальный профиль — трехслойный клееный брус сечением 78х78 мм. Системы из двухслойных заготовок 70х60 мм обозначаются аббревиатурой ОСВ. Можно купить также деревянное окно ОСП из бруса 60х60 мм.

Различают следующие разновидности евросистем:

  1. Немецкого типа. Конструкция состоит из рамы сечением 70х80 мм. Это позволяет устанавливать стеклопакет глубиной от 40 мм и 3 контура уплотнения. Открывающиеся модели оснащаются створками из менее массивного профиля (60х70 мм). В таких системах обычно используется поворотно-откидная фурнитура.
  2. Финские. Эти изделия имеют достаточно большие габариты и вес. Рама иногда достигает в глубину больше 20 см.
  3. Шведские. Конструктивно напоминают финские аналоги, но отличаются большей компактностью и меньшим весом. Близкое расположение створок позволяет оснащать изделия поворотно-откидной фурнитурой.
Читать еще:  Лента для заклейки окон на зиму

Размеры деревянных окон бывают:

  • стандартными (типовыми) — приобретаются в готовом виде;
  • нестандартными — их делают на заказ.

Во вторую категорию попадают следующие виды рам:

  • маленькие (минимальная величина – 500х500 мм);
  • очень большие (максимальные габариты – 2600х2800 мм).

Из общего ряда также может выбиваться конструкция, монтируемая в стандартный проем. Это случается, если проектом предусмотрено наличие двух створок, а установлена только одна.

Компания «Окна Дентро», производит и устанавливает деревянные окна со стеклопакетом. Рекомендуем ознакомиться с их услугами.

Типовые габариты

Типовой размер окна из деревянного профиля обусловлен спецификой фурнитуры. Стандартные габариты обеспечивают сохранность геометрии изделий в процессе эксплуатации. Эти цифры диктуются проемами — и они тоже стандартные. Например, деревянное изделие со стеклопакетом 870х870 мм устанавливают в проем 900х900 мм.

Требования к параметрам приняты отдельно для каждого материала. Для каждого вида сырья рекомендуется разная монтажная глубина. Для изделий из клееного бруса этот показатель составляет от 58 до 165 мм.

Стандартная величина одностворчатого окна из дерева — 1200х1200 мм. Точнее, это габариты проема, который всегда больше устанавливаемого блока (1170х1170 мм). Этот самый распространенный вариант в многоэтажных домах.

Типовые параметры двустворчатого изделия — 1300 х 1400 мм, трехстворчатого — 2050х1400 мм.

Если мы покупаем деревянный стеклопакет высотой 110 см и шириной 70 см, он также будет считаться стандартным. Все возможные варианты типовых параметров для конструкций с разным количеством створок и балконных дверей будут указаны ниже в таблице.

Размеры в типовых многоэтажках

Как правило, деревянные стеклопакеты заказывают для дачи или коттеджа. Но их также могут устанавливать в многоквартирных домах, построенных по типовым проектам. В таких зданиях светопрозрачные конструкции имеют установленные габариты, соответствующие размерам оконных проемов. Для каждой серии дома эти стандартные размеры свои. Некоторые сайты предлагают выполнить предварительный расчет стоимости на основании указанной площади остекления определенной серии дома.

Например, окна в хрущевке могут иметь следующие параметры, мм:

  • двухстворчатое — 1300 х 1520;
  • трехстворчатое — 1780 х 1520;
  • балконный блок — 1520 х 2270 или 2080 х 2270.

Величина окна в панельном доме определяется модификацией серии. Панельный тип высоток имеет большое количество вариаций.

Требования ГОСТа

Сегодня производители предлагают клиентам индивидуальный подход. Они учитывают предпочтения заказчика и работают по предоставленным дизайн-проектам. Но в целях надежной и безопасной эксплуатации конструкций ГОСТ и технические условия устанавливают некоторые ограничения по габаритам.

Оптимальные размеры конструкций для того или иного проекта указываются в специально разработанных таблицах. Эти габариты соответствуют таким требованиям, мм:

  • допустимая ширина – 2670;
  • максимальная высота – 2750;
  • дозволенная ширина при наибольшей высоте – 1779;
  • предельная высота при допустимой ширине – 2070.

Нормативы ГОСТа для окон из дерева устанавливают следующие ограничения:

  • распашные створки — до 1800×1200 мм;
  • максимальные габариты дверей — 2300×900 мм;
  • возможная погрешность при длине диагоналей до 1400 мм — 1,5 мм.

Для установки систем выше допустимых габаритов документ предписывает использовать брус 78×78 мм и большим сечением. Увеличение показателей допускается на 10%, и только по высоте. Следующая таблица содержит параметры деревянных окон стандарт

Тип конструкцииВысота, ммШирина, мм
с одной створкой400-1470400-870
с двумя створками570-1470870-1470
с тремя створками1170-14701770-2070
двери на балкон2100-2200700-900

Как видим, сюда попадают изделия 800х1000, 1000х1200 и многие другие комбинации.

Размеры нестандартных окон

К нестандартным причисляют все конструкции, габариты которых не соответствуют цифрам указанной выше таблицы.

Деревянные окна больших размеров обычно имеют значительную массу. Избыточный вес изделий может спровоцировать быстрый износ фурнитуры, проблемы с навесами. Такие ситуации часто возникают при остеклении веранд, обустройстве оранжерей, зимних садов. Сферой применения таких конструкций может быть как дача, так и многоэтажный дом.

А слишком маленькие конструкции имеют низкую светопропускающую способность, что противоречит санитарно-гигиеническим нормам. У владельцев таких моделей могут возникнуть проблемы со зрением.

Цены

Стоимость зависит от комплектации окон и размеров блока.

Цена остекления под ключ будет на порядок выше.

Если сравнивать типовые окна деревянные и нестандартные, вторые стоят обычно на 40-60% дороже.

Пример цен на окна из сосны, в зависимости от размеров окна:

Сосна, одностворчатое окно12 500 руб/м2
Сосна, двухстворчатое окно12 800 руб/м2
Сосна, трехстворчатое окно13 400 руб/м2
Сосна, балконный блок12 500 руб/м2

На сайте производителя «Окна Дентро», вы можете узнать цены на деревянные окна из лиственницы, сосны и дуба. Компания предлагает различные варианты остекления как для квартир, так и для частных домов.

Конструкции ОСП являются эконом-версией евросистем. В отличие от последних, их изготавливают только из сращенного бруса. Цельноламельных вариантов нет. Для потребителя важно, что такие изделия имеют типовую величину и предлагаются в обычной конфигурации. Серийное производство подобной продукции позволяет устанавливать цену на 20% ниже. Изготовление евроокон необходимо заказывать, поскольку стандартные размеры отсутствуют. Соответственно, они стоят дороже.

Классификация деревянных окон

Содержание

  • 1 Общая классификация оконных блоков
  • 2 Варианты исполнения деревянных оконных блоков
    • 2.1 Деревянные светопрозрачные конструкции с листовым остеклением (ГОСТ 11214-2003)
      • 2.1.1 Деревянные и светопрозрачные конструкции с двойным остеклением для жилых и общественных зданий (ГОСТ 11214-86)
      • 2.1.2 Деревянные и светопрозрачные конструкции с тройным остеклением для жилых и общественных зданий (ГОСТ 16289-86)
    • 2.2 Светопрозрачные конструкции со стеклом и стеклопакетами (ГОСТ 24699-2002; ГОСТ 25097-2002)
      • 2.2.1 Деревянные светопрозрачные конструкции со стеклом и стеклопакетами
    • 2.3 Деревянные светопрозрачные конструкции со стеклопакетами (ГОСТ 24700-99)
    • 2.4 Деревоалюминиевые светопрозрачные конструкции (21519-2003)
      • 2.4.1 Алюмодеревянные светопрозрачные конструкции с пластиковым термомостами
      • 2.4.2 Инновационные деревянные профильные системы
  • 3 Вклад участников
    • 3.1 Список использованной литературы:

Общая классификация оконных блоков

Согласно ГОСТу 23166-99 оконные блоки классифицируют по следующим признакам:

В данной статье пойдет речь о классификации деревянных оконных блоков по вариантам конструктивного исполнения.

Варианты исполнения деревянных оконных блоков

Деревянные светопрозрачные конструкции с листовым остеклением (ГОСТ 11214-2003)

Данные конструкции производились на протяжении многих десятков лет, устанавливались как в деревянных, кирпичных, так и панельных домах. Основное преимущество данных светопрозрачных конструкций — это возможность использования древесины для элементов изделия более тонких сортаментов, чем в изделиях из клеёного бруса, позволяющее частично исключить из технологического процесса операции по изготовлению клееного профиля. Однако при производстве элементов профильной системы для данной конструкции фактически отсутствует операция, связанная с устранением дефектных участков древесины, что может негативно сказаться на экс¬плуатационных характеристиках светопрозрачной конструкции данного типа.
Существуют несколько вариантой данной конструкции, главным образом, они используются как верандное остекление, зачастую устанавливаемые в один ряд по всему периметру требуемого остекления. Такие конструкции используются, в основном, для закрытия периметра помещений здания от возможности попадания внутрь атмосферных воздействий, таких, как: дождь, град или снег. Данные изделия не обладают высокими теплофизическими характеристиками, а следовательно, не могут быть использованы в помещениях с периодическим печным протапливанием, т.к. в зимний период при разнице температур на стекле будет постоянно образовываться наледь, что в последующем приведёт в негодность оконную конструкцию этой категории, и, как указывалось ранее, применение окон с однорядным остеклением в отапливаемых помещениях по действующим СНиП не допускается.

Производство деревянных светопрозрачных конструкций осуществляется по нормативно-технической документации фирм производителей и ГОСТам на данные изделия.
Используемые до недавнего времени ГОСТ 11214-86 «Окна и балконные двери с двойным остеклением для жилых и общественных зданий» и ГОСТ 16289-86 «Окна и балконные двери с тройным остеклением для жилых и общественных зданий» чётко регламентировали габаритные размеры оконных конструкций с конкретизацией возможных вариантов применения для существовавших на тот период стандартов зданий жилого и общественного назначения.
Учитывая совершенствование технологии производства деревянных светопрозрачных конструкций, был введён в действие ГОСТ 11214-2003 «Блоки оконные деревянные с листовым остеклением», который по существу поглотил ГОСТ 16289-86 «Окна и балконные двери с тройным остеклением для жилых и общественных зданий».
ГОСТ 11214-2003 нормирует технологию производства деревянных конструкций, окон и балконных дверей с двойным и тройным остеклением створок, открываемыми во внутрь помещения, относительно существующих конструкций с открывающимися внешними створками наружу, можно отметить, что на них распространяется ГОСТ 26601-85 «Окна и балконные двери деревянные для малоэтажных жилых домов», т.к. безопасность эксплуатации таких конструкций возможна лишь при высоте здания не более двух этажей.

Деревянные и светопрозрачные конструкции с двойным остеклением для жилых и общественных зданий (ГОСТ 11214-86)

ГОСТ 11214-2003 «Блоки оконные деревянные с листовым остеклением» для остекления жилых помещений имеет существенные различия с ГОСТ 11214-86 «Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий». В существующем документе имеются различия в конструктивном испол¬нении между окнами со спаренными и разнесёнными створками.
В конструкции со спаренными створками имеются два контура уплотнения, обеспечивающие плотное примыкание между створками для обеспечения воздухонепроницаемости и энергоэфективности.

Деревянные и светопрозрачные конструкции с тройным остеклением для жилых и общественных зданий (ГОСТ 16289-86)

ГОСТ 16289-86 «Окна и балконные двери деревянные с тронным остеклением для жилых и общественных зданий». Изделия, произведённые в соответствии с данным нормативом, позволяют получить конструкции с повышенными теплофизическими характеристиками, наличие уплотнителей кроме этого позволяет обеспечить достаточно высокий коэффициент звукоизоляции.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
