Схемы по электрике. Виды и типы. Некоторые обозначения

Во время работ по электротехнике человек может столкнуться с обозначениями элементов, которые условно обозначены на электромонтажных схемах. Разнообразия схемы по электрике очень широки. Они имеют разные функции и классификацию. Но все графические обозначения в условном виде приводятся к одним формам, и для всех схем элементы соответствуют друг другу.

Электромонтажная схема – это документ, в котором обозначены связи составных элементов разных устройств, потребляющих электроэнергию, между собой по определенным стандартным правилам. Такое изображение в виде чертежа призвано научить специалистов по электрическому монтажу, чтобы они поняли из схемы принцип действия устройства, и из каких составных частей и элементов она собрана.

Главное предназначение электромонтажной схемы – оказать помощь в монтаже электроустройств и приборов, простом и легком обнаружении неисправности в электрической цепи. Далее разберемся в видах и типах электромонтажных схем, выясним их свойства и характеристики каждого типа.

Схемы по электрике: классификация

Все электрические схемы, как документы, разделяются на виды и типы. По соответствующим стандартам можно найти разделение этих документов по видам схем и типам. Разберем их подробную классификацию.

Виды электромонтажных схем следующие:

Электрические.
Газовые.
Гидравлические.
Энергетические.
Деления.
Пневматические.
Кинематические.
Комбинированные.
Вакуумные.
Оптические.

Основные типы:

Структурные.
Монтажные.
Объединенные.
Расположения.
Общие.
Функциональные.
Принципиальные.
Подключения.

Рассматривая схемы по электрике, перечисленные обозначения, по названию электросхемы определяют тип и вид.

Обозначения в электросхемах

В современный период в электромонтажных работах используются как отечественные, так и импортные элементы. Зарубежные детали можно представить широким ассортиментом. На схемах и чертежах они также обозначаются условно. Описывается не только размер параметров, но и список элементов, входящих в устройство, их взаимосвязь.

Теперь следует разобраться, для чего предназначена каждая конкретная электросхема, и из чего она состоит.

Принципиальная схема

Такой тип используется в распределительных сетях. Он обеспечивает полное раскрытие работы электрооборудования. На чертеже обязательно обозначают функциональные узлы, их связь. Схема имеет два вида: однолинейная, полная. На однолинейной схеме изображены первичные сети (силовые). Вот ее пример:

Полный вариант схемы по электрике изображается в элементном или развернутом виде. Если устройство простое, и на чертеже входят все пояснения, то хватит развернутого плана. При сложном устройстве с цепью управления, измерения и т. д., оптимальным решением будет изобразить все узлы на отдельных листах, во избежание путаницы.

Бывает также принципиальная электросхема, на которой изображена выкопировка плана с обозначением отдельного узла, его состав и работа.

Монтажная схема

Такие схемы по электрике применяются для разъяснения монтажа какой-либо проводки. На них можно изобразить точное положение элементов, их соединение, характеристики установок. На схеме проводки квартиры будет видно размещение розеток, светильников и т.д.

Эта схема руководит электромонтажными работами, дает понимание всех подключений. Для монтажа бытовых устройств такая схема лучше подходит для работы.

Объединенная схема

Этот тип схемы включает в себя разные виды и типы документов. Ее применяют для того, чтобы не загромождать чертеж, обозначить важные цепи, особенности. Чаще объединенные схемы применяют на предприятиях промышленности. Для домашнего применения она вряд ли имеет смысл.

Изучив условные обозначения, подготовив необходимую документацию, не трудно разобраться в работе любой электроустановке.

Порядок сборки по электрической схеме

Самым сложным делом для электрика является понимание взаимодействия элементов в схеме. Нужно знать, как читать и собирать схему. Сборка предполагает определенные правила:

Во время сборки необходимо руководствоваться одним направлением, например, по часовой стрелке.
Лучше для начала разделить схему на части, если много элементов и схема сложная.
Начинают сборку от фазы.
При каждом выполненном шаге по сборке нужно предположить, что будет происходить, если в данный момент подать напряжение.

После окончания сборки обязательно должна образоваться замкнутая цепь. Для примера разберем подключение в домашних условиях люстры, состоящей из 3-х плафонов, с применением двойного выключателя.

Сначала определим порядок работы люстры. При включении 1-й клавиши должна загораться одна лампочка, если включить 2-ю клавишу, то другие две. По схеме на выключатель и люстру идут по 3 провода. От сети идут два провода, фаза и ноль.

Индикатором определяем и находим фазу, соединяем ее с выключателем, не прерывая ноль. Провод присоединяем к общей клемме выключателя. От него пойдут 2 провода на 2 цепи. Один из проводов соединим с патроном лампы. От патрона выводим второй проводник, соединяем с нулем. Одна цепь готова. Для проверки щелкаем первой клавишей выключателя, лампа горит.

2-й провод от выключателя подключаем к патрону другой лампы. От патрона провод соединяем с нулем. Если по очереди щелкать клавишами выключателя, то будут светиться разные лампы.

Теперь подключим третью лампу. Соединяем ее параллельно к любой лампе. В люстре один провод стал общим. Его делают отличительным по цвету. Если у вас провода все одинаковые по цвету, то во избежание путаницы необходимо при монтаже пользоваться индикатором. Для подключения люстры обычно не требуется особого труда, так как эта схема не особо сложная.

Электрика и электроника.

Ниже, вы можете ознакомиться с содержанием страниц сайта, в виде краткого описания. Акцент делается в основном, на практическую информацию, теоретическая составляющая снижена, до разумных пределов.

В разделе Электроника — в основном справочная информация по транзисторам, а так же — популярные электронные схемы для самостоятельной сборки.

Розетки.

Замена и монтаж электрических розеток для скрытой и открытой проводки. Розетки для электрической кухонной плиты. Подключение электроплиты своими руками.

Выключатели.

Замена, монтаж различных типов электрических выключателей, скрытой и открытой проводки.

Автоматы и УЗО.

Принцип работы и назначение Устройств Защитного Отключения и автоматических выключателей. Классификация автоматических выключателей.

Электрические счетчики.

Инструкция по самостоятельной установке и подключению однофазного и трехфазного счетчиков прямого включения.

Замена проводки.

Электромонтаж в помещении. Особенности монтажа,в зависимости от материала стен и вида их отделки. Электропроводка в деревянном доме.

Светильники.

Установка настенных светильников. Люстры. Монтаж точечных светильников.Монтаж светильников в производственых и офисных помещениях.

Контакты и соединения.

Некоторые виды соединения проводников, наиболее чаще встречающиеся в «домашней» электрике.

Электротехника-основы теории.

Понятие электрического сопротивления. Закон Ома. Законы Кирхгофа. Параллельное и последовательное соединение.

Провода и кабели.

Описание наиболее распространенных типов проводов и кабелей.

Как пользоваться мультиметром.

Иллюстрированная инструкция по работе с цифровым универсальным электроизмерительным прибором.

Лампы.

Про лампы — лампы накаливания, люминесцентные, светодиодные. Описание принципа работы, современных источников электрического света.

Электроника — это интересно!

Данный ресурс не претендует на звание обучающего, а просто содержит некоторую информацию, которую возможно кто-то, когда-нибудь — сочтет полезной.

Про транзисторы.

Краткая история создания биполярных и полевых транзисторов, описание принципа работы и тех и других. Принципы маркировки отечественных и импортных транзисторов. Поиск аналогов импортных и отечественных транзисторов.

Про диоды.

Описание принципа работы обычного диода, стабилитрона, тиристора. Виды диодных мостов — выпрямление переменного тока.

Резисторы.

Конструктивные особенности и область применения. Маркировка число — буквенная. Маркировка цветовая.

Конденсаторы.

Краткое описание основных видов конденсаторов + область применения. Число — буквенная маркировка конденсаторов. Цветовая маркировка конденсаторов. Некоторые советы, касающиеся применения.

Индуктивность.

Описание явления индуктивности. Принцип работы дросселя и трансформатора.Колебательный контур.

Генераторы.

Страница посвященная описанию различных схем электронных генераторов, синусоидальных и несинусоидальных колебаний.

Логика.

Описание работы обычного и счетного триггеров. Описание работы счетчика электронных импульсов. Виды логических элементов.

Микросхемы.

Область применения. Виды корпусов и типы. Маркировка отечественных микросхем. Маркировка импортных микросхем. Поиск аналогов импортных и отечественых микросхем.

Приемники и передатчики.

Принципы радиосвязи, деление радиоволн на диапазоны. Виды модуляции. Детекторный приемник, приемник прямого усиления. Супергетеродин.

Отечественные микросхемы и их аналоги.

Схемы.

Схемы различных электронных устройств — для самостоятельной сборки. Блоки питания. Сборка простейшего детекторного приемника. Сборка громкоговорящего детекторного приемника с усилителем. Сверхрегенеративный приемник УКВ на 1 транзисторе. Регенеративный приемник на 3 транзисторах.Приемник на микросхеме CXA1238S(стерео).

Электрика для начинающих

В наше время каждый желающий может ознакомиться с азами электрики, даже не покидая пределов своего дома. Начать это увлекательное занятие лучше всего со знакомства с упрощённой электрической схемой разводки и подключения выключателей, розеток и осветительных приборов в вашей собственной квартире. Подобные схемы относятся к стандартным проектным решениям и широко применяются при электроснабжении типовых промышленных и жилых помещений, а также при временном подключении к питающей электросети ряда строительных объектов.

Первым (в то же время самым крупным и наиболее важным) элементом в длинной цепочке оборудования типовой квартирной электропроводки является электрический щиток, к которому через защитный автомат (или пробковый предохранитель) подводится питание от основного распределительного щитка, расположенного на подъездной площадке. В состав квартирного щитка входят, как правило, электросчётчик, несколько автоматических выключателей, устройство защитного отключения (УЗО), крепёжная DIN-рейка и ещё ряд вспомогательных шин. Именно с такого вводного щитка и организуется электроснабжение всех комнат в вашей квартире.

Несколько линии электропитания (их количество зависит от числа комнат и мощности электрических нагрузок), состоящие из двух проводов – фазного и нулевого (или из трех, если есть линия заземления), через предназначенные для них автоматические выключатели разводятся по отдельным комнатам квартиры.

Разводка электропроводки по всей квартире проводится путём организации ответвлений от основной линии проводки, которые необходимы для подключения отдельных потребителей – электрического звонка, групп штепсельных розеток или выключателей. Для этих целей используются монтажные распределительные коробки, представляющие собой пластмассовые стаканы, снабжённые входными и выходными отверстиями для проводов и крышкой. Внутри коробок размещены специальные винтовые зажимы для подключения коммутируемых установочных проводов. Но как правило провода в коробке просто скручиваются (так называемая скрутка) и изолируются друг от друга (обычно обматываются изолентой или термоусадочной трубкой). Рекомендуется также использовать зажимы (у нас большое распространение получили зажимы Wago), либо соединительные зажимы СИЗ (колпачки с пружинкой внутри).

Следует отметить, что все внутриквартирные потребители электроэнергии (звонки, различные осветители вкупе с выключателями, бытовые приборы, кондиционеры и т.п.), подключаются к квартирной проводке параллельно. При подобной схеме подключения неисправность или отключение одного из этих потребителей не вызовет «обесточивания» остальных приборов, которое неизбежно в случае их последовательного соединения. Примером последовательного соединения отдельных элементов электрической проводки является соединение любого осветительного прибора и его выключателя.

Таким образом, линии электропроводки подводятся сначала к расположенным в каждой комнате распределительным коробкам и только после них расходятся по отдельным нагрузкам (осветительным приборам с выключателями, к розеткам и т.п.).

Из схемы подключения выключателей и ламп мы видим, что к распределительной коробке подходят и от неё ответвляются фазные провода (красного цвета) и нулевые провода (синего цвета). Именно отходящий фазный провод (ни в коем случае ни нулевой!) должен подключаться к одному из контактов выключателя. Нулевой же провод должен идти на общий контакт ламп, из которых состоит светильник. Провода, отходящие от выключателя (на рисунке — зелёного цвета) подводятся к общему контакту каждой из двух групп ламп рассматриваемого светильника. Обратите внимание — на рисунке изображён вариант двухклавишного выключателя с двумя группами ламп и вариант одноклавишного выключателя.

Читать еще: Кухня вдоль стены

Подключение розеток после распредкоробки производится более простым способом – фазовый и нулевой проводники (и заземление если есть) подсоединяются напрямую к соответствующим (произвольно выбранным) контактам самой розетки. Пара этих проводников от уже подключённой розетки ведётся ко второй, а, в случае необходимости – и к третьей розетке (такое вид соединения называется соединение «шлейфом»).

Очень важно учесть тот факт, что при параллельной схеме подключения потребителей не допускается увеличивать их общее количество выше определённого значения. При параллельном питании каждый вновь добавленный электроприбор (новая розетка) увеличивает нагрузку на общую для всей квартиры часть электропроводки. При предельном значении суммарного тока в цепи (в случае, когда все приборы будут включены) обязательно сработает устройство защиты по максимальному току – тот самый автоматический выключатель на щитке, от которого запитывается данная линия. Он просто отключит эту ветку от общей цепи питания квартиры.

Если ваш автомат подобран неправильно (имеет завышенное значение тока срабатывания по перегрузке), то последствия могут оказаться куда более плачевными — провода могут просто не выдержать силы проходящего по ним тока и от перегрева загореться.
Вот почему так важно научиться правильно выбирать автоматический выключатель для каждой линии нагрузки и точно рассчитывать сечение проводов, работающих в этих линиях.
Как правило при типичной квартирной разводке на линии освещения закладывают медный провод сечением 1.5мм 2 , а на розеточные линии 2.5мм 2 .

Как читать электрические схемы

Объект: . Офис

Площадь: . 42 м.кв

Необходимо было переоборудовать одну из квартир в нашем доме под офис ТСЖ. По рекомендациям было принято решение обратиться в Энерджи.

Объект: . Квартира

Площадь: . 58 м.кв

Я-мама трех дочек. С переездом в новую квартиру в Москве столкнулись с проблемой, как разместить троих детей в одной комнате и при этом.

Объект: . Дом

Площадь: . 680 м.кв

Моя детская мечта, обзавестись своим большим домом, и вот этот момент наступил! Мы с мужем начали думать над проектом, как все будет, что.

Объект: . Дом

Площадь: . 280 м.кв

С женой решили переехать и заняться строительством нового дома. Понадобилась помощь в проектировании инженерных систем. Долго искали.

Объект: . Квартира

Площадь: . 156 м.кв

Заказывала дизайн-проект проект, для квартиры с инженерными проектами в комплекте. Сама не хотела ничего подобного делать и вообще в этом.

Объект: . Дом

Площадь: . 64 м.кв

Давно с мужем мечтали о загородном доме. Купили участок с домом, но дизайн интерьера в нем нам совсем не нравился, мы решили сделать ремонт.

Объект: . Квартира

Площадь: . 68 м.кв

После приобретения квартиры столкнулись с необходимостью ремонта. По совету знакомых мы обратились в ENERGY-SYSTEM. В минимально сжатые.

Объект: . Дом

Площадь: . 98 м.кв

Срочно понадобился проект перепланировки загородного дома. Перебрала кучу компаний, но везде дорого, либо не успевают сделать в назначенный.

Объект: . Квартира

Площадь: . 64 м.кв

Родители на свадьбу подарили нам трехкомнатную квартиру. Но сама квартира была в таком ужасном состоянии, что я даже не знала с чего начать.

Объект: . Стоматология

Площадь: . 54 м.кв

Решила открыть частную стоматологию, о которой мечтала с детства. Взяла в аренду помещение, нужен был дизайн-проект, обратилась в Энерджи.

Как правильно читать электрические схемы

Главное предназначение постоянной схемы электроснабжения – максимально полное и всеохватывающее отображение взаимосвязи приборов электроустановки – средств автоматизации, вспомогательная аппаратура и последовательность их работы и принцип действия. Выяснить как читать проекты по электрике – это значит понять принцип работы всей электросистемы, увидеть работу системы автоматизации, так же поняв как читать электрические схемы вы сможете разобраться в пусконаладочных работах и использовании электросистемы.

Научиться читать электрические схемы – значит понять, как происходит проектирование электроснабжения. Ведь в готовом проекте подключения электричества прописаны все элементы электросистемы дома – монтажные планы, чертежи и таблицы щитовых и других органов управления, отображение соединений внешней проводки, схем подключений. Поэтому учимся читать электрические схемы, это поможет нам разобраться в проектировании систем автоматизированных технологических процессов, которые как правило выполняют принципиальные электросхемы и отдельных деталей и автоматизированных механизмов, как пример – схема сигнализации в резервуаре, механизм управления задвижкой и т.п.

Учимся читать электрические схемы

Пример проекта электроснабжения квартиры

Для начала необходимо разобраться в предназначениях электрических схем, в их функциях и данных, которые там прописаны.

Каждая электросхема может быть основой для будущих разработок. От нее будут отталкиваться при проработке других документов основных монтажных схем щитовых и электроблоков. Для того чтобы понимать, как правильно читать электросхемы, необходимо знать, что они подразделяются на два вида – типовые и нетиповые. Типовая электросхема наиболее распространена, обычно выполняет одну или несколько функций.

Зачастую принципиальная электросхема имеет в своем содержании условные обозначения элементов коммутации. В этом случае отображаются задача каждого из них, либо задача нескольких электроприемников, объединенных одними и теми же (или схожими) функциями. Обычно это разнообразные коммутационные приборы и устройства соединяющих их линий. Обычно при чтении электросхемы видны все линии электросвязи между разными блоками и конструктивными элементами всей системы.

В любой электрической схеме отображены следующие данные:

Графические рисунки всех деталей и функциональных элементов электросистемы;
Отдельные детали устройств, использующиеся в других системах этой схемы, либо же определенные части приборов, которые работают в данной схеме, но располагаются в других элементах и связаны одной цепочкой технологически;
Диаграммы, отображающие переключения контактов, управленческих цепочек, системы сигнализации, а также поясняющие обозначения;
Полный список задействованного в схеме оборудования;
Все чертежи данной электросистемы.

Для того, чтобы научиться читать электрические схемы, необходимо заглянуть государственным стандартам, которые регулируют правила оформления электрических схем и проекты электроустановок:

ГОСТы 2.701-84, 2.702-75, 2.708-81 прописывают главные и обобщающие нормативы выполнения и оформления электросхем;
ГОСТы 2.709-72 и 2.710-81 имеют в своем содержании требования обозначения цепей и их буквенно цифровые абревиатуры.

Правда, есть более простой способ – необходимо тщательно изучить несколько десятков графических изображений, изображений на позициях и надписей на примерах простейших электросхем. Освоение 30-50 процентов этих данных – залог почти полного понимания и успешного прочтения электросхем.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Как читать электрические схемы для начинающих

Учимся читать электрические схемы

Электрическая схема представляет собой условное графическое изображение компонентов, входящих в состав электрической цепи, связанных между собой проводниками. При этом возле каждого элемента, входящего в схему может указываться обозначение буквенное и цифровое.

Делается такая схема на этапе проектирования разводки электросети на объекте любой сложности, а также при создании электрического или электронного устройства. Электросхемы составляют квалифицированные инженеры. При этом они руководствуются действующими нормативно-техническими документами и ГОСТами.

Главный документ – ПУЭ-7 с дополнениями и изменениями. Именно он является основополагающим при составлении электрических схем, а также при осуществлении монтажа и в период эксплуатации.

Электросхема является официальным документом

Она прикладывается к каждому электротехническому изделию, по ней осуществляют электромонтажные и ремонтные работы. Поэтому очень важно научиться читать электросхемы. Начинать необходимо с условного обозначения элементов, из которых строится электрическая цепь.

Основные устройства, входящие в состав схемы, разделили по функциям:

вырабатывающие ток, т.е. источники электроэнергии;
использующие или преобразующие электроток;
передающие ток и помогающие его передавать.

Для все изделий и комплектующих имеются условные обозначения, которые специалисты чертят с соблюдением размеров и в соответствии с ГОСТами.

Попробуем разобраться на примере разводки электрики в квартире. Готовая схема будет выглядеть следующим образом:

Рис. 1 – Простейшая схема разводки проводов с установочными элементами по помещениям квартиры

На рис. 1 имеется все необходимое для того, чтобы осуществить монтаж электрики в квартире небольшого размера. Условное обозначение составляющих тоже понятно. Ключевыми изделиями являются провода, светильники, выключатели, розетки, автоматы и электрический щит.

Провода, как видно из чертежа, обозначаются прямыми линиями. Они могут пересекаться и, если в этом месте образуется электрическая связь, то ставиться точка, которая свидетельствует о ней. Теперь это соединение является электрическим узлом.

Рис. 2 – Графическое обозначение пересечения и соединения проводов на схемах

Также обозначаются линии электрической связи, шина, кабель. Корпус аппарата, машины или прибора и заземление условно обозначаются следующими знаками:

Более подробно об обозначении проводов на планах указано в ГОСТ 21.614-88. Там же в таблице 3 имеется полная информация об изображении выключателей, переключателей и розеток штепсельных.

Условное обозначение светильников следующее:

Более подробно об условном обозначении светильников на чертежах указано в ГОСТ 21.210 — 2014.

Люстра имеет следующее условное обозначение:

Схема электрическая однолинейная

Такая схема дает представление о подаче электрической энергии на любой объект. Именно ее наличие дает право получить технические условия и заключить договор на поставку электроэнергии от энергоснабжающей компании.

Для каждого объекта схема однолинейная принципиальная своя. Представляет собой чертеж с указанием последовательности подключения на основную фазу всех составляющих, входящих в цепь, которые показаны условными знаками.

Например, она может выглядеть так:

Рис. 3 – Пример исполнения однолинейной схемы

На чертеже можно увидеть условные обозначения автоматических выключателей, счетчика электроэнергии, УЗО с их техническими характеристиками и сечение проводов. Отсюда вытекают требования к выполнению однолинейной схеме.

Она должна содержать такие данные:

точку подключения и разграничения ответственности;
технические данные вводного устройства, прибора коммерческого учета, коммутационных аппаратов, питающего кабеля и другие необходимые данные. Кроме того выполняют расчеты нагрузок и потерь электроэнергии, мощность.

Электрическая однолинейная схема электроснабжения объекта выполняется с учетом требований ГОСТ 2.702-75

Внимание! Основное правило чтения электрических схем – слева направо, двигаясь сверху вниз.

Последовательность изучения, а значит, и чтение выполняют по следующему алгоритму:

читают название схемы;
определяют количество контуров и ветвей в них;
читают условные обозначения возле каждого элемента;
читают дополнительную информацию, если она имеется на чертеже.

Это поможет понять назначение каждого элемента и принцип работы.

Уроки для электриков: основы электричества

При выходе из строя какого-нибудь электроблока правильным решением будет вызвать специалиста, который быстро устранит проблему.

Техника безопасности
Виды цепей, напряжение и сила тока
Переменная и постоянная величины
Мощность и другие параметры
Закон Ома

Если такой возможности нет, уроки для электриков помогут самостоятельно устранить ту или иную поломку.

При этом стоит помнить о технике безопасности, дабы избежать серьезных увечий.

Техника безопасности

Правила безопасности нужно выучить наизусть — это сохранит здоровье и жизнь при устранении проблем с электричеством. Вот самые важные азы электрики для начинающих:

Первые работы с сетями лучше всего проводить под присмотром опытного электрика.
Не рекомендуется работать с высоким напряжением одному. Рядом всегда должен кто-то быть, кто подстрахует в случае проблем — обесточит сеть, вызовет экстренные службы и окажет первую помощь.
Все работы следует проводить с обесточенными сетями. Также нужно убедиться, что никто не подключит электричество во время монтажа.

Читать еще: Душевая кабина под лестницей

Для выполнения монтажных работ необходимо приобрести датчик (индикатор фазы), похожий на отвертку или шило. Это устройство позволяет найти провод, находящийся под напряжением — при его обнаружении на датчике загорается индикатор. Приборы работают по-разному, например, когда пальцем прижат соответствующий контакт.

Перед началом работ необходимо с помощью индикатора удостовериться в том, что все провода не обесточены.

Дело в том, что иногда проводку прокладывают неправильно — автомат на входе отключает только один провод, не обесточивая всю сеть. Такая ошибка может привести к печальным последствиям, ведь человек надеется на полное отключение системы, в то время как некоторый участок может все еще быть активным.

Виды цепей, напряжение и сила тока

Электрические цепи могут быть связаны параллельно либо последовательно. В первом случае электрический ток распределяется по всем цепям, которые соединяются параллельно. Получается, что суммарная единица будет равна сумме тока в любой из цепей.

Параллельные соединения имеют одинаковое напряжение. В последовательной комбинации ток переходит из одной системы в другую. В итоге в каждой линии протекает одинаковый ток.

Не имеет смысла останавливаться на технических определениях напряжения и силы тока (А). Гораздо понятнее будет пояснение на примерах. Так, первый параметр влияет на то, насколько хорошо нужно изолировать различные участки. Чем оно больше, тем выше вероятность того, что в каком-то месте случится пробой. Из этого следует, что высокому напряжению необходима качественная изоляция. Оголенные соединения необходимо держать подальше друг от друга, от других материалов и от земли.

Электрическое напряжение (U) принято измерять в Вольтах.

Более мощное напряжение несет большую угрозу для жизни. Но не стоит полагать, будто низкое абсолютно безопасно. Опасность для человека зависит и от силы тока, которая проходит через организм. А этот параметр уже напрямую подчиняется сопротивлению и напряжению. При этом сопротивление организма связано с сопротивлением кожи, которое может меняться в зависимости от морального и физического состояния человека, влажности и многих других факторов. Бывали случаи, когда человек умирал от удара током всего 12 вольт.

Кроме того, в зависимости от силы тока подбираются различные провода. Чем выше A, тем толще нужен провод.

Переменная и постоянная величины

Когда электричество только зарождалось, потребителям поставляли постоянный ток. Однако выяснилось, что стандартную величину 220 вольт практически невозможно передать на большое расстояние.

С другой стороны, нельзя подводить тысячи вольт — во-первых, это опасно, во-вторых, тяжело и дорого изготавливать приборы, работающие на таком высоком напряжении. В результате было решено преобразовывать напряжение — до города доходит 10 вольт, а в дома уже попадает 220. Преобразование происходит при помощи трансформатора.

Что касается частоты напряжения, то она составляет 50 Герц. Это значит, что напряжение меняет свое состояние 50 раз в минуту. Оно стартует с нуля и вырастает до отметки в 310 вольт, затем падает до нуля, затем до -310 вольт и опять поднимается до нуля. Все работа протекает в циклическом ключе. В таких случаях напряжение в сети равняется 220 вольт — почему не 310, будет рассказано дальше. За границей встречаются разные параметры — 220, 127 и 110 вольт, а частота может быть 60 герц.

Мощность и другие параметры

Электрический ток необходим для выполнения какой-либо работы, например, для вращения двигателя или нагрева батарей. Можно вычислить, какую работу он совершит, умножая силу тока на напряжение. Например, электронагреватель, имеющий 220 вольт, и обладающий мощностью 2.2 кВт, будет расходовать ток в 10 А.

Стандартное измерение мощности происходит в ваттах (Вт). Электрический ток силой 1 ампер с напряжением 1 вольт может выделить мощность 1 ватт.

Вышеприведенная формула используется для обоих видов тока. Однако вычисление первого имеет некоторую сложность, — необходимо умножить силу тока на U в каждую единицу времени. А если учесть, что у переменного тока все время меняются показатели напряжения и силы, то придется брать интеграл. Поэтому было применено понятие действующего значения.

Грубо говоря, действующий параметр — это среднее значение силы тока и напряжения, выбранное специальным путем.

Переменный и постоянный ток имеет амплитудное и действующее состояние. Амплитудный параметр — максимальная единица, до которой может подниматься напряжение. Для переменного вида амплитудное число равняется действующему, умноженному на √ 2. Этим объясняются показатели напряжения 310 и 220 В.

Закон Ома

Следующим понятием в основах электрики для начинающих является закон Ома. Он утверждает, что сила тока равна напряжению, поделенному на сопротивление. Этот закон действует как для переменного тока, так и для постоянного.

Сопротивление измеряют в омах. Так, сквозь проводник с сопротивлением 1 ом при напряжении 1 вольт проходит ток 1 ампер. Закон Ома порождает два интересных следствия:

Если известна A, протекающая через систему, и сопротивление цепи, то можно вычислить мощность.
Мощность также можно посчитать, зная действующее сопротивление и U.

При этом для определения мощности берется не напряжение сети, а U, примененное к проводнику. Получается, если какой-либо прибор включен в систему через удлинитель, то действие будет применено как к прибору, так и к проводам удлинительного устройства. В результате провода будут нагреваться.

Конечно, нежелательно, чтобы соединения нагревались, так как именно это приводит к различным нарушениям работы электропроводки.

Однако основные проблемы заключаются не в самом проводе, а в различных местах соединения. В этих точках сопротивление бывает в десятки раз выше, чем по периметру провода. Со временем в результате окисления сопротивление может лишь повышаться.

Особенно опасными являются места соединения различных металлов. В них процессы окисления проходят гораздо быстрее. Самые частые зоны соединений:

Места скручивания проводов.
Клеммы выключателей, розеток.
Зажимные контакты.
Контакты в распределительных щитках.
Вилки и розетки.

Поэтому при ремонте первым делом стоит обратить внимание на эти участки. Они должны быть доступными для монтажа и контроля.

Выполняя вышеописанные правила, можно самостоятельно решать некоторые бытовые вопросы, связанные с электрикой в доме. Главное — помнить о технике безопасности.

Как составить и как пользоваться схемой электропроводки в квартире

Первое, что нужно понять — важность правильного подхода, аккуратного оформления и тщательно продуманных действий. Электрика — не тот случай, когда можно задекорировать, и пусть оно работает. После укладки проводки, коммутации соединений и завершения отделочных работ доступны лишь мелкие, незначительные изменения в проводке, поэтому схема электропроводки в квартире изначально несёт на себе большую меру ответственности и от неё зависит безопасность и жилища, и людей.

Если вы не имеете опыта или его явно недостаточно, то изготовление разводки электропроводки в квартире не стоит проводить самостоятельно — электрик часто как сапёр, то есть, любая ошибка может стать роковой. Иногда полезно поработать подсобником, чтобы понять основные принципы и суть дела, а уж потом браться за монтаж или изготовление электрической схемы проводки в квартире.

О сложном, но простыми словами
Виды схем электропроводки в квартире
1. Принципиальная схема электропроводки в квартире
2. Монтажная схема электропроводки квартиры
Важный этап — предварительная, но точная расстановка мебели и прочего!
Как разрисовать освещение и розетки
И в заключение

О сложном, но простыми словами

Цель нашей статьи не в том, чтобы убедить читателя в лёгкости электромонтажа (эта работа трудна и требует знаний и подготовки), а в том, чтобы дать необходимые начальные знания по составлению и чтению типовых схем электропроводки квартиры и их элементов. И не придирайтесь профессионалы, что термины и понятия приводятся простым и понятным для «неэлектриков» языком, так как цель этой статьи, написанной профессионалом-электриком, — помочь начинающим разобраться и понять суть дела, без погружения в сложные понятия.

Речь пойдёт не сложной и технически выполненной документации, а об эскизном, то есть, простом и понятном отображении на бумаге проводки, коммутационных элементов и конечных потребителей: выключателей, светильников, выключателей и других элементов схем проводки в квартире или доме.

Виды схем электропроводки в квартире

Рядовому гражданину должны быть известны два основных вида схем:

1. Принципиальная схема электропроводки в квартире

В этом виде схем все компоненты отражаются в виде простых элементов: вводной щит, счётчик, автоматика и потребители. Часто такую схему упрощают (как на рисунке), но лучше, когда на такой схеме учтено и количество потребителей, в том числе — количество розеток по каждому помещению отдельно.

Поясним: вводной щит — один, в нём всегда должен быть один вводной автомат, дифавтоматы или УЗО на розетки (если в квартире или доме есть защитное заземление, а оно должно быть по ПУЭ — действующим правилам), и несколько автоматических выключателей (в зависимости от количества комнат и величины нагрузки на розетки. А от соответствующего автомата — линия к розеткам, светильникам или другим электроприборам. Либо просто указывается количество «точек» в отдельном помещении, например — 4 розетки, 3 группы светильников и т. д.

Такая схема поможет не держать в голове очень важные цифры: суммарную нагрузку на каждую линию проводки и общую суммарную мощность всех электроприборов, а иметь цифры на бумаге. Тогда, имея схему электропроводки в квартире с учётом мощности нагрузки, будет легче увидеть, какого сечения должен быть ввод в квартиру и есть ли розеточные или другие линии к приборам, которые следует прокладывать проводом не 2,5, а большего сечения.

Важно! Вся электропроводка в квартире прокладывается ИСКЛЮЧИТЕЛЬНО медным проводом или кабелем (никакого алюминия!), имеющим сечение:

– Для силовых линий — не менее 2,5 мм. кв.

– Для линий освещения — не менее 1,5 мм. кв.

2. Монтажная схема электропроводки квартиры

На этом виде схем тоже прорисовывается и количество и местоположение основных электроточек: вводного щита, счётчика и потребителей, но уже с привязкой к конкретному помещению. На этой схеме (снова просим: да не гневаются профессионалы!) можно изобразить понятным для себя языком или картинками всё, что вам необходимо. Если вам знакомы правильные изображения этих элементов — лучше пользоваться ими, а если нет, то на схеме видно, как это можно сделать без снобистских заморочек. Главное, чтобы глядя на эту схему вы сами поняли, что и куда идёт, а также где и сколько чего будет.

Важный этап — предварительная, но точная расстановка мебели и прочего!

Если вы читаете эту статью, написанную по-русски, то вам известны выключатели за дверями или в шкафу и розетки под столом или за диваном. Так вот, чтобы этого не было у вас, начните вдумчиво анализировать будущую расстановку мебели и расположение электроприборов. А для этого приготовьте как минимум десяток копий плана вашей квартиры, изготовленных вручную или на копировальном автомате. Неплохо, если вы также запасётесь и копиями плана отдельных помещений для последующей разрисовки схем проводки по комнатам.

Читать еще: Раздвижные двери на балкон в квартире фото

В этой схеме вы ручкой или карандашом «расставите» ничего не забыв всю мебель, а также уже купленные или предположительно приобретённые в будущем приборы (плюс-минус несколько сантиметров для манёвра). Причём, практика доказала: сначала обсудите эти нюансы с домочадцами, чтобы им расстановка была удобна. И только после этого с учётом полученных и нанесённых на схему проводки в квартире расстояний «размещайте» розетки, выключатели и прочее.

Как разрисовать освещение и розетки

После успешного окончания разрисовки схемы проводки, гармонично вписанной в интерьер, изготовьте отдельную монтажную схему электропроводки квартиры без лишних подробностей, но с точными расстояниями, высотами, типами розеток и выключателей (одинарные, двойные, тройные и подобное). И не забудьте сделать несколько копий готового проекта схема разводки электропроводки в своей квартире — если один потеряется или испортится, всегда будет резервный (хорошо сохранить копию в компьютере для последующей распечатки).

В принципе, на одном листе, отдельном для каждого помещения, можно совместить и линии освещения, и розеток. Для опытного электрика они и так понятны, а для начинающих есть простой совет: возьмите ручки или маркеры разных цветов: один для освещения, другой — для розеток и прочертите линии к распределительным коробкам. (Правила размещение коммутационных и установочных коробок мы опишем в отдельной статье).

Маршруты прокладки проводов — тоже отдельная, связанная непосредственно с монтажом история. Но вот что стоит помнить: такая схема электропроводки в квартире будет стоить от 50 долларов в однокомнатной, а в крупногабаритной квартире и того более, смекаете, какая выгода и экономия?

И в заключение

Эта статья не отвечает на все вопросы, однако принцип и подход ясны: именно так наиболее просто выполняется схема разводки электропроводки в квартире. По такой схеме любой нормальный электрик всё поймёт и правильно установит. А вы сэкономите приличную сумму.

К тому же, типовая схема электропроводки квартиры не дефицит, её нетрудно найти в Сети и адаптировать к условиям своей квартиры. А если вам знакомы Фотошоп и Корел, то вам потребуется не более часа для того, чтобы в лучшем виде распечатать готовую, красивую и профессиональную монтажная схема электропроводки квартиры.

Начинающий электрик схемы

Все работы выполняются лично

> Главная
> Контакты
> Отзывы
> Стоимость
> Работы (фото)
> Услуги, консультация
- > Замена (монтаж, электромонтаж) проводки (электропроводки) в квартире, доме, коттедже
- > Замена проводки (электропроводки) в жилых помещениях
- > Замена проводки (электропроводки) в комнате (зале, гостиной)
- > Замена проводки (электропроводки) в комнате (спальне)
- > Замена проводки (электропроводки) в ванной комнате и туалете
- > Замена или реконструкция проводки (электропроводки) на кухне
- > Замена проводки (электропроводки) в коридоре (прихожей)
- > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в деревянном доме
- > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) на даче
- > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в подъезде
- > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в гараже
- > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в подвалах и чердаках
- > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в производственных, торговых и офисных помещениях
- > Замена алюминиевой проводки (электропроводки) на медную
- > Работы по реконструкции электропроводки. Перенос, замена счётчика
- > Подключение бытовой техники. Электроплита с духовкой
- > Сборка, ремонт и реконструкция электрощитов
> Акции
> С чего начать, как делать?
- > Безопасная электропроводка. Проектирование и реконструкция
- > Советы начинающим строить или делать ремонт
- > Пример реконструкции электропроводки кухни
- > Пример реконструкции электропроводки кухни. Вариант 2
- > Реконструкция электропроводки кухни. Ответы на вопросы и комментарии
- > Кухня. Вопросы, на которые надо ответить
- > Как защитить электропроводку
- > Как защитить электропроводку. Немного истории
- > Что такое реле напряжения. Обзор
- > Оснастка электрика. Тестер розеток PM6860DR
- > Как правильно соединить провода. Соединение сваркой
- > Как правильно соединить провода. Сварочное соединение медных и алюминиевых проводов
- > Как заменить розетку
- > Как перенести счётчик. Бюджетный вариант
- > Как измерить потребляемую мощность и проверить счётчик
- > Как рассчитать оплату за электроэнергию
- > Возможные причины большого расхода электроэнергии
- > Как экономить электричество. Ваттметр PC02600
- > Как экономить электричество. Ваттметр PC02600. Продолжение
- > Что полезно знать о счётчике электрической энергии
- > Как измерять основные электрические величины
- > Счётчик электрической энергии. Вопросы и ответы
- > Работа над ошибками
- > Будь осторожен! Развод возможен
- > Коротко об электрических щитах
- > Опыт применения автоматики в нестабильной сети
- > Выбери (почему именно?) меня

permelectric.ru

Новости

спецпредложение

Скидка на работу до 10% подробно

Выбери (почему именно?) меня

Здесь вы узнаете, как найти хорошего мастера и почему лучше обратиться именно к нам. Подробно

Советы начинающим строить или делать ремонт

Электропроводка. Проектирование. Реконструкция

Потребовалась сокращённая версия статьи «Безопасная электропроводка. Проектирование и реконструкция электропроводки» (http://www.permelectric.ru/info/proektirovanie-i-rekonstrukciya/). Переработал. Вот такой конспект получился. Можно сказать памятка:

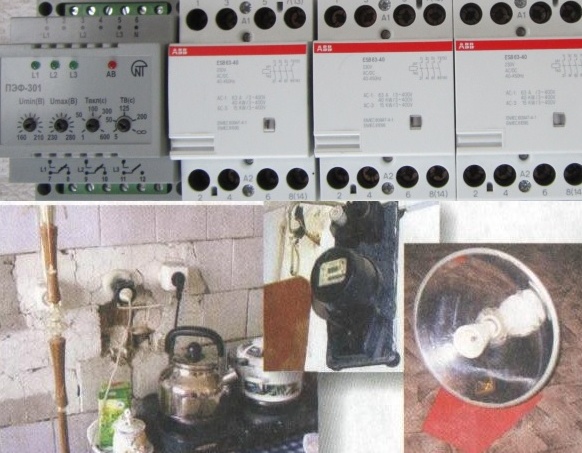

Советы начинающим строить или делать ремонт

# Схема электропроводки. Что нужно учесть при разработке

# Электроустановочные изделия (розетка, выключатель…). Место установки

# Освещение. Что требуется для разработки схемы освещения

# Электропроводка своими руками. Что для этого нужно

Начинаете строить или делать ремонт. Надо всё обдумать. Если есть проект проще. Всё продумано. Нарисовано. Хотя как знать. Для себя вы представляете всё не так. И решили разработать свой проект. А может отредактировать готовый. Вот несколько советов, касающихся электропроводки. Они могут пригодиться при выполнении этой работы.

Не забывайте — проект это документ. Малейшие отклонения в проекте требуют согласования. Это касается больших изменений. Если меняете или производите реконструкцию электропроводки, то делать это надо по правилам существующим на момент проведения работ.

Строить, монтировать сантехнику, делать отделку ищут специалистов. Электрика? Отделочники сделают… Электрик в списке опасных профессий. Электроснабжение и освещение относится к сложным инженерным сетям. Тут нужна узкая специализация. Не во всех бригадах есть электрики с достаточной квалификацией. Можно наделать такого, что потом не исправишь. Электропроводка должна быть надёжной и безопасной. Вспомним основные правила пожарной безопасности:

правила пожарной безопасности

Определитесь, что и где будет находиться. Мебель, оборудование, освещение, отопление, бытовая техника. Это нужно для составления схемы разводки электропроводки и плана расположения выключателей, розеток, светильников. Учтите, в будущем вы можете мебель переставить, технику поменять, а то и вообще от неё отказаться

Какой будет потолок? Подвесной, натяжной. Сколько уровней. Планируемое освещение (ниши, подсветка, зоны и т. д.)

Электропроводку лучше делать сразу и везде. Не делить — сейчас кухню, через год во всех остальных помещениях. Начинать монтаж электрики после сантехников, до отделки. И не забудьте про малоточные цепи (телевидение, интернет, телефон, видео и звуковоспроизведение)

Определитесь с мощностью оборудования, электроотопления, бытовой техники. Мощностью и типом освещения (светодиодные ленты, точечные светильники, прожектор и т. д.). Это нужно для того, что бы знать, сколько и какого сечение кабеля потребуется.

Определитесь, какая серия электроустановочных изделий будет устанавливаться. Это нужно для того, что бы подсчитать, сколько понадобится установочных и соединительных коробок.

Можно подобрать комплектацию разных ценовых категорий, производителей. Соответственно и качества. Экономия должна быть экономной, но не везде. И не в ущерб надёжности. Понадобится много разнообразных материалов, в том числе и расходных.

Для ремонта с заменой (реконструкцией) электропроводки требуется много инструмента. Если обходиться меньшим количеством инструмента, меньше вероятность того, что сделаете быстрее и лучше.

По окончании монтажа, до отделки, сфотографируйте схему прохождения электропроводки. Схема не раз будет нужна. Например, перед сверлением отверстий для крепления чего либо, чтобы не перебить провода.

Продумайте, определитесь — это основное. В процессе работы ещё не один вопрос появится. Взвесьте свои силы и возможности. Без специалиста обойтись сложно. Есть время, знания, опыт и инструмент? Вот только часть, нужного для выполнения качественного монтажа, инструмента:

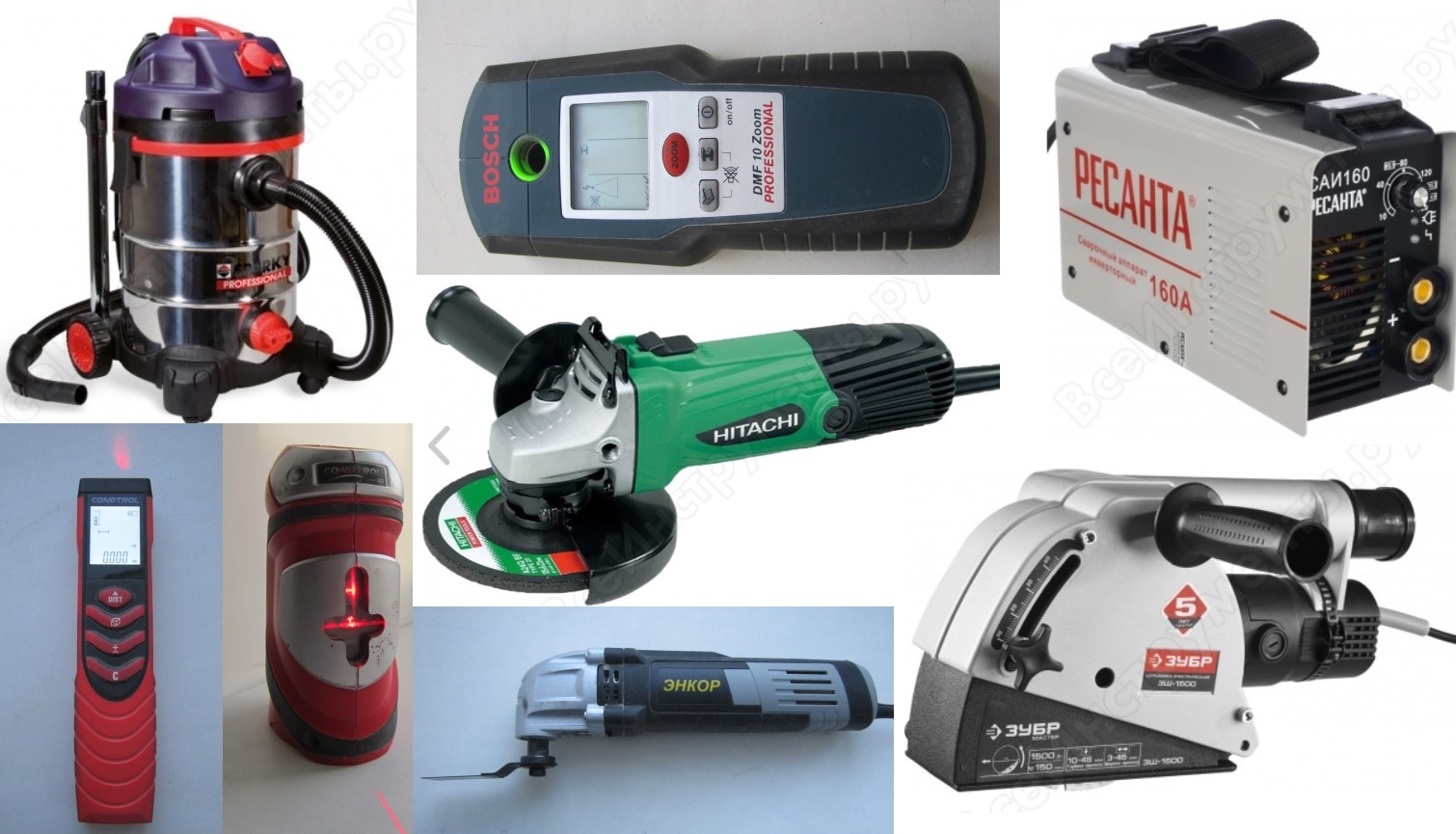

Электроинструмент и приборы для электрика

Можно и самому делать, сейчас много литературы, статей, видео на эту тему. Для примера несколько образцов выполненной работы.

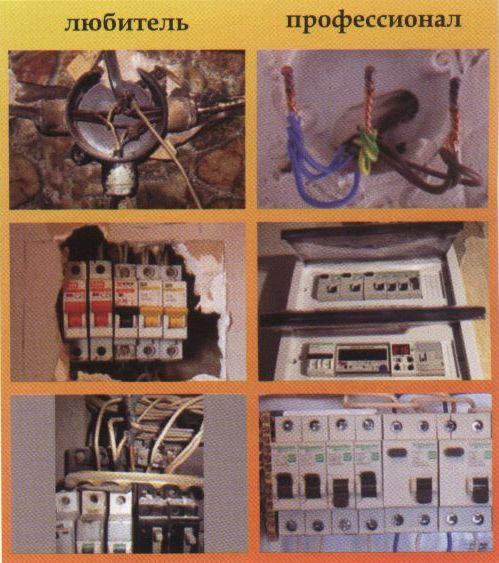

примеры выполненной работы.

Выбор очевиден. Доверяйте выполнение работ профессионалам. Надеюсь, вам пригодятся эти советы.

Если потребуется помощь – обращайтесь. В городе Перми, а при наличии технической возможности и в пригороде помогу.

Начинающий электрик схемы

Бесплатная техническая библиотека:
▪ Все статьи А-Я
▪ Энциклопедия радиоэлектроники и электротехники
▪ Новости науки и техники
▪ Журналы, книги, сборники
▪ Архив статей и поиск
▪ Схемы, сервис-мануалы
▪ Электронные справочники
▪ Инструкции по эксплуатации
▪ Голосования
▪ Ваши истории из жизни
▪ На досуге
▪ Случайные статьи
▪ Отзывы о сайте

Справочник:
▪ Большая энциклопедия для детей и взрослых
▪ Биографии великих ученых
▪ Важнейшие научные открытия
▪ Детская научная лаборатория
▪ Должностные инструкции
▪ Домашняя мастерская
▪ Жизнь замечательных физиков
▪ Заводские технологии на дому
▪ Загадки, ребусы, вопросы с подвохом
▪ Инструменты и механизмы для сельского хозяйства
▪ Искусство аудио
▪ Искусство видео
▪ История техники, технологии, предметов вокруг нас
▪ И тут появился изобретатель (ТРИЗ)
▪ Конспекты лекций, шпаргалки
▪ Крылатые слова, фразеологизмы
▪ Личный транспорт: наземный, водный, воздушный
▪ Любителям путешествовать — советы туристу
▪ Моделирование
▪ Нормативная документация по охране труда
▪ Опыты по физике
▪ Опыты по химии
▪ Основы безопасной жизнедеятельности (ОБЖД)
▪ Основы первой медицинской помощи (ОПМП)
▪ Охрана труда
▪ Радиоэлектроника и электротехника
▪ Строителю, домашнему мастеру
▪ Типовые инструкции по охране труда (ТОИ)
▪ Чудеса природы
▪ Шпионские штучки
▪ Электрик в доме
▪ Эффектные фокусы и их разгадки

Техническая документация:
▪ Схемы и сервис-мануалы
▪ Книги, журналы, сборники
▪ Справочники
▪ Параметры радиодеталей
▪ Прошивки
▪ Инструкции по эксплуатации
▪ Энциклопедия радиоэлектроники и электротехники

Бесплатный архив статей
(200000 статей в Архиве)

Алфавитный указатель статей в книгах и журналах

Бонусы:
▪ Ваши истории
▪ Загадки для взрослых и детей
▪ Знаете ли Вы, что.
▪ Зрительные иллюзии
▪ Веселые задачки
▪ Каталог Вивасан
▪ Палиндромы
▪ Сборка кубика Рубика
▪ Форумы
▪ Карта сайта
