Растяжки для дымохода на крыше

Растяжки для дымохода на крыше — как установить хомут?

Хомут под растяжки — крепежные элементы дымохода, необходимость или увеличение сметы?

Хомут под растяжки дымохода, другие крепежные детали трубы (скоба, хомуты, кронштейн) — важная часть дымоходной системы. При обустройстве дымоотвода важно использовать не только трубы, колено, тройник и другие элементы, но и крепежные детали, которые удерживают конструкцию.

Купить дымоход!

Хомуты для дымохода — задача

Удержание трубы дымохода — назначение хомутов. Для крепления к стене используется стеновой хомут. Он применяется на вертикальных участках дымохода, устанавливается через каждые 2,5 м. При монтаже наклонных участков — каждые 1,5 метра. Регулируемый отступ 0-100 мм от стены. По запросу могут быть изготовлены хомуты с отступом до 40 см.

Скоба крепежная. Встроенный крепеж в стену (монтируется вглубь стены). Он содержит длинный фланец, который удерживается с помощью строительных материалов, штукатурки или цемента. При помощи специальной шпильки проводится крепление до 10 см.

Хомут для растяжки — зажим с тремя точками для крепления жесткого кабеля, отделенных друг от друга на 120 градусов.

При этом гибкий трос должен быть закреплен по трем направлениям, это обеспечит надежную фиксацию трубы.

Используется хомут под растяжки — если труба дымохода возвышается над кровлей более чем на 1,2 метра. И если дымоход проходит по внешней стене здания.

Правила монтажа дымохода

  • Для обеспечения тяги — обязательно длина дымохода должна быть не менее 5 метров, независимо от конструкции дымаря.
  • На плоской крыше не монтируйте более 1 метра дымохода, достаточно выше кровли на 0, 5 метра.
  • При удалении дымохода от конька кровли на расстояние от 1,5 до 3 метров, высота дымаря должна быть одинаковой с коньком.
  • Если дымоход возвышается над кровлей на 1,5 метра, она крепится растяжками.

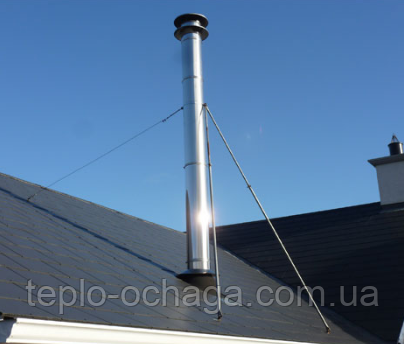

Дымоход над кровлей — фиксация растяжками

Монтаж дымаря проводится на безопасном расстоянии от построек, выдерживается расстояние не менее 1,5 метров от крыш и построек.

Если дымоход возвышается над кровлей на 1, 5 метра — необходим дополнительный крепеж, который монтируется при помощи растяжек. Шквальные ветры и другие воздействия не страшны такому креплению.

Внимание! Без использования растяжек дымоход, выше 1,5 метров будет подвержен риску обрушения от порывов ветра.

Печь для дачи: 1. как закрепить трубу и 2.как сделать недорогой дымоход.

Приветствую!
План — во вложении.

  1. Предполагаю поставить печку «Умка-ВК» (цена 12-13 тыр), со встроенным бачком для отопления (1″).
    Пока систему отопления не делаю, на будущее, если будет прохладно, предполагаю проложить металло-пластик и поставить алюминиевые радиаторы.

Расположение печки этим и определяется, чтобы потом можно было сделать отопление «самотёком».

Поэтому установить могу только так, труба выходит из крыши низко.

ВОПРОС: Как зарепить трубу такой длины на крыше? Растяжками? Другого варианта нет?

  1. Прикинул дымоход и прослезился. Выходит, что материал стОит почти как печка. А ещё работы..

ВОПРОСы по материалам:
2.1. Есть ли варианты дымохода, чтобы относитель печки недорого, но безопасно?
2.2. Достаточно ли нерж 0.5 мм или обязательно нужно 1 мм?

Помогайте, коллеги, плиз.

torher56 написал :
Поэтому установить могу только так, труба выходит из крыши низко

Не есть хорошо ! Трубу выводите выше конька крыши, иначе иогут быть проблемы с тягой.

torher56 написал :
Как зарепить трубу такой длины на крыше? Растяжками?

Видимо, придется растяжками, хотя , в зависимости от материала крыши, можно рассмотреть вариант жесткого крепления к крыше. Кроме того, продумайте «точку опоры» для трубы на межэтажном перекрытии.

torher56 написал :
Есть ли варианты дымохода, чтобы относитель печки недорого, но безопасно?

НЕТ такого варианта.

Труба у вас нарисована близко к стене. Очень близко. если стена не кирпич, а дерево — Это только сендвич + огнезащита стены.

  • озадачится проходом перекрытия — от дыма до ЗАЩИЩЕННОГО дерева 380мм (могу путать надо проверить по СНиПам).

Сендвич подешевле — этот тот у которого наружняя труба из оцинковки.
Внутреннюю из оцинковки не знаю — делают или нет, но в любом случае НЕ советую.

PS У меня дымоход оказался на 30% дороже печки.

У соседей труба построена отдельно от дома. в стене всего 1 отверстие для дымохода. Чем бить столько дырок и крышу может таки опереть трубу на фундамент и прикрутить к швеллеру в земле вне дома, . либо пристроить из кирпича к дому.

а ведь можно предусмотреть вариант кирпичной трубы — вокруг котла 4 железных опоры под потолок, а оттуда кладку трубы и начать сквозь перекрытие и крышу, и увенчать все это отрезком асбестцемента ну или нержавейки выше конька.(у меня так труба и сделана)

Как понял, печка дровяная. Температура дымовых газов больше 500 гр. С. Можно сделать сэндвич. Не понятны расстояния. Сколько в клеточке — 10 см? Крыша чем покрыта?

А как сделать безопасными проходки через перекрытие и крышу? У меня над баней чердак. Крыша — osb c гибкой черепицей. На крыше будет установлен мастер-флэш. Буду использовать сэндвичи. А вот от них до дерева какое должно быть расстояние?

  1. Поскольку печь — типа «Вертикаль» или «Умка-ВК» (долгоиграющая — не советует народ выносить трубу наружу — проблемы с конденсатом, говорят, многократно возрастают..
  2. Печь перенесу, очевидно, в середину дома, труба выйдет около конька.
  3. Крыша — ондулин, проходить надо мастер-флешем (так, по-моему, это дело зовётся). За кусок металла — 2500 руб. Думаю, сам сварганю из оцинковки.
  4. Стена деревянная, близко (от стены до центра трубы — сантиметров 30 макс).. Думаю изолировать на 1 этаже гипсокартоном и металлом, на 2 — гипсокартоном.. Или плоским шифером с каменной крошкой, может быть. Трубу изолировать не хочу — пусть греет дополнительно. На худой конец — сэндвич только на 1 этаже, до перекрытия.

Мастерфлеш- это не кусок железки — это кусок резинки торчащий из куска железки. На самом деле очень удобная штука. Сам делал самоделки из оцинковки — это делать дольше и хуже с точки зрения уплотнения и пр.
не советую отказываться.

  • у меня в инструкции к печке указан противопожарный отступ минимум 380 мм до защищенных сгораемых конструкций
    Обратите внимание на организацию прохода через перекрытия
    250 мм от «дыма» до защищенного дерева — это в перекрытии
    130 мм при проходе через крышу
  • Трубу всеже лучше сендвич — и с противопожарной точки зрения, и дабы не было конденсата, чтоб не обжечься.
    Если есть насущное желание снимать тепло с трубы — вокруг нее сделать короб из — чтоб получился типа конвектор (вход холодного нсизу — прогрев- выход горячего сверху).

    Хомут растяжки для дымохода, d150мм, нержавеющая сталь 430, 0,5мм, ТиС

    Описание

    Такой хомут выравнивает трубу вертикально, если она выходит из крыши более, чем на 2 метра. Не является силовым элементом. Дымоходная труба — это основной элемент отведения дыма при отоплении дома углем или дровами. именно трубы составят основную часть денежных затрат. Поэтому важно особое внимание уделить трубам. Остальной дымоход по виду желательно брать такой же как трубы — одностенная или сэндвич.

    Как выбрать дымоход?
    1. По длине. Сначала наберите максимальное количество метровых труб. А потом «добейте» короткими — по 0,5 и 0,2 м. Длинные трубы всегда дешевле;
    2. По стали. Оцинкованная сталь дешевле, но нержавеющая долговечнее;
    3. По наполнению. Трубы с утеплением дороже. Но для неутепленных трубы все равно придется покупать базальтовый утеплитель в матах отдельно. Или оставлять трубу горячей с опасностью обжечься (не рекомендуется). Поэтому часто бывает удобнее купить сэндвич-трубу дымохода с утеплением. Утепление бывает 30 и 50 мм — тоже обратите внимание. Чем толще — тем лучше изолирует, но и дороже. Плотность утеплителя — около 80 кг/м3. Он не продавливается пальцем.
    Из чего состоит дымоход?

    1) Обязательные элементы — труба, отвод, зонтик. Без них дымоход не будет работать даже в самом простом варианте.

    • Труба — основной элемент. Производится из Нержавеющая сталь AISI 430/оцинкованная сталь
    • — Без отвода не обойтись, если выход дымохода сзади (если сверху — можно без него).
    • Зонтик обязателен, чтобы дождь и снег не мешали огню гореть и не создавали конденсат в дымоходе;
    • Адаптер для дымохода — это переходник от котла/печки к дымоотводным трубам

    2) Дополнительные элементы — используются для повышения эффективности дымоходных систем

    • Тройник — используется для отвода конденсата. Иногда заменяет собой отвод;
    • Дефлектор — это модифицированный зонтик. Кроме верхней защиты, у него есть боковая, в виду цилиндра. Усиливает тягу. Изготавливается из нержавеющей стали AISI 430
    • Конденсатоотвод — это крышка для тройника. Чтобы конденсат не стекал на пол;
    • Фартук — декоративный элемент. Используется для оформления выхода дымохода на крышу;
    • Хомут — помогает зафиксировать трубу вертикально. Высота — 4 см. Диаметр — 150 мм
    • — Шибер — это заслонка в трубе. Иногда идет уже в комплекте с котлом. Вы можете регулировать активность/длительность горения. Это ручной регулятор тяги;
    • — Переход — используется для соединения труб разного диаметра;
    • — Бак навесной — используется банных печах для попутного нагрева воды;
    • — Монтажная площадка — красиво оформленная проходка через кровлю. С утеплением;
    • — Заглушка — сборник сажи для тройника. Упрощенный вариант конденсатоотвода;
    • — Крепление — это усиленный хомут. Если хомут — только направляет трубу, то крепление уже держит его;
    • — Проход — металлическое оформление выхода дымоходной системы на кровлю. Необходима изоляция!
    • — Конус — это переходник с сэндвич-дымохода на одностенный и наоборот.
    • — Уплотнитель — это резиновая кровельная проходка. Сделана из термостойкой резины, алюминия и силикона. Герметизирует выход трубы. И защищает крышу от возгорания. Диаметр регулируется.
    Где купить дымоход в Барнауле

    Дымоходные трубы и элементы можно приобрести на нашем сайте.

    Выберите все элементы дымохода в каталоге. Положите их в корзину или просто позвоните и продиктуйте все, что решили купить.

    Также у нас можно купить котлы отопления и печи.

    Задать вопросы и сделать заказ можно по телефону:

    8-913-225-8302

    Звоните!

    Посмотрите видеообзор дымохода в нашем магазине:

    УТОЧНЯЙТЕ цены и наличие по телефону, пожалуйста!

    Читать еще:  Печи металлические для гаража

    Как правильно установить дымоход

    Есть два типа дымоходов по способу установки.

    Внутренний — располагается в бане и выводится через крышу. Тепло от дымовых труб нагревает воздух в помещении. Не портится от осадков и перепадов температуры.

    Внешний — устанавливается снаружи и соединяется с печью через стену. Не уменьшает площадь, может устанавливаться после завершения строительства и отделки здания. Сложнее в установке, чем внутренний — нужен дополнительный крепёж к стене. Не нарушает интерьер, но может портить внешний вид фасада.

    Фотография: stroy-podskazka.ru


    Наши дымоходы можно устанавливать и через крышу, и по улице

    Определите, где будет стоять печь с учётом требований пожарной безопасности. Если дымоход в крыше попадает в балки, посмотрите, можно ли обойти балку с помощью колен 45 градусов или нужно поменять расположение печи.

    Подготовьте отверстия в стене.

    Соедините элементы в таком порядке:

    адаптер для присоединения дымохода к печи;

    одноконтурная труба (моно) для распределения тепла;

    шибер-задвижка для регулировки тяги;

    переходник моно-термо для перехода с одноконтурной трубы на трубы с изоляцией;

    проходной фланец — в перекрытие. Вокруг него должен оставаться воздушный зазор в 3–5 см. Заполните его негорючим материалом, базальтовой ватой или керамзитом. Между потолком (стеной) и фланцем проложите базальтовый картон;

    трубы с изоляцией, которые оканчиваются конусом — заглушкой, закрывающей изоляцию;

    дефлектор — защитный дымовой зонт с искрогасителем;

    гидроизоляция RES, если дымоход идёт через крышу.

    Скрепите между собой элементы дымохода хомутами и промажьте жаростойким герметиком. Хомуты не дают трубам «двигаться» при нагревании. Расстояние между хомутами должно быть одинаковым. Труба не должна прогибаться.

    Если дымоход идет через крышу, нужно крепить его к зданию, так как дымоход подвержен ветровой нагрузке.

    Если дымоход идёт через стену, то первым уличным элементом используйте тройник со сливом конденсата — он возникает из-за перепада температуры. Тройник расположите на монтажной площадке и прикрепите к стене.

    Дымоход вдоль стены закрепите кронштейнами. Если дымоход высокий (независимо от того, как идёт), сверху прикрепите растяжками к крыше. Следуйте правилу: 2 метра дымохода — одно крепление.

    Схема установки дымохода из нержавеющей стали:

    Участок дымохода, проходящий через перекрытие, не должен иметь стыков.

    На стену около дымохода вдоль первой голой трубы установите лист минерита.

    Диаметр дымохода должен соответствовать диаметру патрубка печи или быть больше. Заужение запрещено. Высота должна быть не менее 3 м и выше конька здания на 0,5 м. Уровень дымоотводящего канала должен находиться выше конька крыши, иначе может появиться обратная тяга (дым пойдет в помещение).

    Горизонтальные и наклонные участки дымохода уменьшают тягу, поэтому, по возможности, их лучше не применять.

    Элементы дымохода монтируйте снизу вверх, так как дымоход опирается на печь.

    Недопустимо соприкосновение дымового канала с коммуникациями (проводкой, газовой трубой).

    Длина горизонтальных участков дымохода не должна превышать 1 метр, иначе тяга будет ухудшаться.

    Загерметизируйте соединения. Иначе возникнут значительные теплопотери и будет образовываться большое количество конденсата, который может повредить отопительную систему. Утеплённый дымоход состоит из внешней и внутренней трубы, между которыми — слой утеплителя.

    Длина дымовой трубы должна быть не менее 3 метров.

    Дымоход должен иметь не более трёх поворотов.

    Внешний — устанавливается снаружи и соединяется с печью через стену. Не уменьшает площадь, может устанавливаться после завершения строительства и отделки здания. Сложнее в установке, чем внутренний — нужен дополнительный крепёж к стене. Не нарушает интерьер, но может портить внешний вид фасада.

    Фотография: stroy-podskazka.ru


    Наши дымоходы можно устанавливать и через крышу, и по улице

    Определите, где будет стоять печь с учётом требований пожарной безопасности. Если дымоход в крыше попадает в балки, посмотрите, можно ли обойти балку с помощью колен 45 градусов или нужно поменять расположение печи.

    Подготовьте отверстия в стене.

    Соедините элементы в таком порядке:

    адаптер для присоединения дымохода к печи;

    одноконтурная труба (моно) для распределения тепла;

    шибер-задвижка для регулировки тяги;

    переходник моно-термо для перехода с одноконтурной трубы на трубы с изоляцией;

    проходной фланец — в перекрытие. Вокруг него должен оставаться воздушный зазор в 3–5 см. Заполните его негорючим материалом, базальтовой ватой или керамзитом. Между потолком (стеной) и фланцем проложите базальтовый картон;

    трубы с изоляцией, которые оканчиваются конусом — заглушкой, закрывающей изоляцию;

    дефлектор — защитный дымовой зонт с искрогасителем;

    гидроизоляция RES, если дымоход идёт через крышу.

    Скрепите между собой элементы дымохода хомутами и промажьте жаростойким герметиком. Хомуты не дают трубам «двигаться» при нагревании. Расстояние между хомутами должно быть одинаковым. Труба не должна прогибаться.

    Если дымоход идет через крышу, нужно крепить его к зданию, так как дымоход подвержен ветровой нагрузке.

    Если дымоход идёт через стену, то первым уличным элементом используйте тройник со сливом конденсата — он возникает из-за перепада температуры. Тройник расположите на монтажной площадке и прикрепите к стене.

    Дымоход вдоль стены закрепите кронштейнами. Если дымоход высокий (независимо от того, как идёт), сверху прикрепите растяжками к крыше. Следуйте правилу: 2 метра дымохода — одно крепление.

    Схема установки дымохода из нержавеющей стали:

    Участок дымохода, проходящий через перекрытие, не должен иметь стыков.

    На стену около дымохода вдоль первой голой трубы установите лист минерита.

    Диаметр дымохода должен соответствовать диаметру патрубка печи или быть больше. Заужение запрещено. Высота должна быть не менее 3 м и выше конька здания на 0,5 м. Уровень дымоотводящего канала должен находиться выше конька крыши, иначе может появиться обратная тяга (дым пойдет в помещение).

    Горизонтальные и наклонные участки дымохода уменьшают тягу, поэтому, по возможности, их лучше не применять.

    Элементы дымохода монтируйте снизу вверх, так как дымоход опирается на печь.

    Недопустимо соприкосновение дымового канала с коммуникациями (проводкой, газовой трубой).

    Длина горизонтальных участков дымохода не должна превышать 1 метр, иначе тяга будет ухудшаться.

    Загерметизируйте соединения. Иначе возникнут значительные теплопотери и будет образовываться большое количество конденсата, который может повредить отопительную систему. Утеплённый дымоход состоит из внешней и внутренней трубы, между которыми — слой утеплителя.

    Длина дымовой трубы должна быть не менее 3 метров.

    Дымоход должен иметь не более трёх поворотов.

    Высота дымохода относительно конька крыши: методика расчета

    Частный дом годится для проживания в течение всего года только при наличии отопительной системы. Ее полноценная работа и безопасность зависят от многих составляющих начиная от типа оборудования и системы дымоотведения и кончая видом используемого топлива. И чтобы все составляющие работали слажено необходимо в точности следовать строительным предписаниям, в частности, грамотно рассчитать параметры дымохода.

    Одним из важнейших параметров, обеспечивающих эффективность работы отопительной системы, является высота дымохода относительно конька крыши.

    Любая ошибка или даже погрешность при расчете печной трубы чревата серьезными проблемами. Например, существенно снижается сила тяги, что негативно отражается на КПД отопительного устройства.

    Неправильно выбранная высота дымохода над кровлей может стать причиной формирования завихрения в дымоотводящем канале, то есть обратной тяги. Это чревато задымлением помещения с весьма тяжелыми последствиями. Действительно, согласно законам физики, хорошую тягу стимулирует ветер, который направлен вверх к выходному отверстию дымового канала.

    Когда ему приходится «обходить» чересчур высокое препятствие, скажем, коньковое ребро на скатной крыше или многоэтажный дом поблизости, то воздушные потоки меняют свое направление на противоположное. В результате дымовые газы перестают отводиться в естественном режиме.

    Технологический регламент расчета высоты дымохода над коньком крыши ↑

    Правила подбора высоты дымохода над кровлей регламентированы СниП. Отметим основные технические предписания, определяющие какой высоты должен быть дымоход.

    Высота дымовой трубы над крышей регламентирована расстоянием размещения и высотой сплошной конструкции, которая выступает над кровлей, например, парапета или конька кровли. Если они равны или для конструкции она больше, тогда высота трубы дымохода:

      не меньше 50 см – над поверхностью плоской крыши ; не меньше 50 см, если расстояние от нее до конструкции (кровельный конек, парапет) по горизонтали меньше 1,5 м; больше или равна высоте конструкции, если это расстояние в пределах 1,5 и 3 м; вровень или выше линии, которая проведена от конька и составляет 10˚ с линией горизонта, при условии, что расстояние от дымовых труб (фото ниже) до конька больше 3 м.

    В любом случае устье канала должно быть выше, чем кровля более высоких строений, пристроенных к основному.

    Дымоход рекомендуется наращивать, пока оголовок трубы не окажется выше линии, которая отложена под острым углом в 45˚ вниз от верхней точки. Наиболее рациональным для скатных крыш считается расположение печной трубы, при котором она максимально близка к коньковому брусу. Подобная локализация канала обеспечивает:

      наибольшее расстояние между ее устьем и дном колосника; конек не преграждает путь воздушным потокам; гарантирует минимальные затраты на строительство канала, по которому отводится дым.

    Методика расчета ↑

    Расчет высоты трубы над крышей относительно конькового ребра при удалении друг от друга до 3.0 м ↑

    В случаях когда по горизонтали искомое расстояние не больше 1,5 м, можно воспользоваться обычным методом – построить модель строения. Для этого используют ее схему, выполненную в доступном масштабе.

      На схеме проводят линию, параллельную основанию. В месте, где кровля пересекается с трубой, не нарушая масштаба, откладывают вверх 0,5 м. Через полученную точку параллельно первой прямой проводят вторую. Таким образом отмечают минимальный уровень, на котором может находиться оголовок дымохода.

    Найти нижний предел при расстоянии от дымового канала до конька по горизонтали в интервале 1,5–3 м еще проще. Достаточно отложить горизонталь через вершину крыши. Это и будет минимальная величина наружного отрезка канала.

    Высота, когда расстояние между ними более 3 м ↑

    Этот процесс считается самым сложным, тем не менее стоит заострить на нем внимание, поскольку подобное проектное решения не такая уж большая редкость. Скажем, дома, которые имеют большие эксплуатируемые пристройки. Отопительный агрегат в этих случаях, как правило, размещают таким образом, чтобы обеспечить обогрев всех жилых помещений.

    Еще одним примером может служить сложно-составное сооружение, в котором отопительный агрегат с дымоходом расположен в центре, однако пересекает кровлю в значительном удалении от конька, к примеру, недалеко от края ската основного сооружения.

    Какой высоты должна быть труба дымохода, удаленного от конька крыши: методы расчета ↑

    Минимальный предел этой величины в подобных случаях рассчитывают двумя способами: графическим и математическим.

    Читать еще:  Печь в парной фото

    Графическая методика ↑

    В основе этого способа лежат геометрические построения, аналогичные приведенным выше. Схему вычерчивают с соблюдением размеров и пропорций дома в доступном масштабе.

      На подготовленном чертеже отбивают две оси симметрии: конька и по запланированному местоположению дымовой трубы. Через вершину крыши прочерчивают по горизонтали линию и, используя транспортир, вниз от нее откладывают угол, равный 10˚.

      Обозначенную линию продолжают до пересечения с осью симметрии дымового канала. Отсеченный отрезок и дает искомую величину. Его необходимо измерить и пересчитать согласно масштабу. Полученная величина и будет реальным значением высоты. Остается проверить удовлетворяет ли полученное значение строительным нормативам.

    Математическая методика ↑

    Этот способ основан на использовании тригонометрических формул. Расчеты выполняют в следующей последовательности.

      Подготавливают чертеж фронтальной части дома в удобном масштабе. Для проектировщиков без особого опыта самый приемлемый – 1:100, когда при переводе единиц чертежа в размеры реальной постройки 1 см равняется м. На схеме отмечают ось симметрии дымохода. Через вершину крыши проводят вспомогательную горизонталь и продолжают ее до пересечения с продолжением центральной оси дымохода. Как и при графическом способе строят прямоугольный треугольник с острым углом в 10˚, прилегающим к коньковому ребру.

      Зная один из его катетов можно подсчитать другой по формуле a = b *tgα. В нашем случае:

      a – расстояние от конькового хребта до устья трубы; b – расстояние от оси симметрии дома до оси симметрии дымохода в качестве угла α выступает угол в 80˚, пополняющий 10˚ до прямого.

    Высота дымовой трубы относительно конька на скатной крыше зависит не только от требований СниП, но также от ее внутренней формы, сечения и других параметров, которые, в свою очередь, определяют эффективность функционирования отопительного устройства и его КПД. Для выполнения более подробных расчетов используют онлайн калькуляторы, которые можно найти на профильных сайтах.

    Стальные с растяжками

    Основным предназначением дымовых труб является вывод газов (продуктов сгорания топлива). Вместе с ними через трубу удаляются дым, сажа, пепел и копоть, которые, при неправильном формировании внутренней поверхности дымохода, могут оседать на его стенках, затрудняя в дальнейшем прохождение газов. Чтобы этого не произошло, необходимо делать внутреннюю поверхность дымоходных труб как можно более ровной и гладкой, без выбоин, щелей и выступов, чтобы саже и копоти не было за что «зацепиться». Но недопустимо выравнивать внутреннюю часть дымовой трубы глиной, так как она плохо проводит тепло и может вызвать появление конденсата и отсыревание трубы, что в итоге чревато плохой циркуляцией воздуха (тяги).

    Ещё одним предназначением дымовых труб является обеспечение нормальной тяги в печи, которая находится в прямом соотношении с толщиной и высотой дымоходного канала. Температура продуктов сгорания на выходе из трубы может превышать 373 К, что позволяет создавать в отопительной конструкции естественную тягу — путём замещения горячих слоев воздуха холодными. В связи с этим толщина стенок дымовой трубы должна быть не менее чем в полтора кирпича (идеальное соотношение для труб коренного типа), а высота — в 5 метров и выше, считая от колосниковой зоны.

    Все чаще на замену дымовым трубам из кирпича приходят сборные теплоизолированные металлические трубы. Они монтируются из типовых элементов заводского производства, которые необходимо крепить через каждые 150 см к стенам или иным сооружениям, поскольку они не являются самонесущими конструкциями. Преимущественно такие трубы выпускаются из алюминия (внешняя часть) и кислотостойкой нержавеющей стали (внутренняя часть). Пространство между ними заполняется специальным теплоизоляционным материалом. Конструктивно теплоизолированная стальная дымовая труба чердачного типа состоит из (описание ведётся сверху вниз):

    • дефлектора;
    • концевого элемента;
    • промежуточного элемента;
    • промежуточного элемента с очистным каналом;
    • крепёжной рамы (основание дымоходной трубы, начинающееся с чердачных перекрытий);
    • сечения теплоизолированной трубы;
    • промежуточного элемента с подведённым патрубком;
    • нижнего элемента с очистным каналом трубы, начинающейся с уровня пола.

    Оголовок дымовой трубы c лужит многим целям: защита от снега и дождя, увеличение тяги, украшение крыши.

    К основным проблемам дымовых труб относятся: отложения изнутри, которые сокращают сечение дымохода, и разрушение изнутри и снаружи самой трубы под действием агрессивных дымовых газов и ветровой нагрузки.

    Дымовые трубы нуждаются в постоянном уходе — без этого они быстро теряют рабочую способность, засоряясь и забиваясь сажей и копотью. Чистку дымоходных труб необходимо проводить до или после отопительного сезона, то есть в то время, когда они не функционируют. Своевременное обследование трубы позволяет выявить возникшие дефекты и обеспечить нормальную циркуляцию воздуха в отопительном сооружении. Уход за дымовой трубой предполагает проверку подсоединений (патрубка, гильзы) и того, нет ли каких-либо выступлений, препятствующих подаче кислорода. При обнаружении трещин в трубе их необходимо устранять, поскольку попадание в них влаги может привести к полному разрушению труб в холодный период, когда вода в них, замёрзнув, расширит швы. Раствор из швов заменяют каждые пять-десять лет, что входит в капитальный ремонт дымовых труб. Профилактическая чистка труб предполагает выведение из канала пепла, сажи и копоти, осевших на его стенах.

    Дымоход по правилам

    Для печей, каминов, газовых котлов все чаще применяются системы дымоотведения из нержавеющей стали: они надежны, долговечны, достаточно просты в монтаже и обслуживании. Каким требованиям должен отвечать современный дымоход, как его установить и как за ним ухаживать?

    Требования к дымоходам

    Монтаж дымовых труб регулируется базовыми требованиями, установленными действующими ГОСТом и СНиП.

    Диаметр трубы дымохода должен соответствовать диаметру дымоотводящего патрубка прибора.

    Дымовой канал может иметь не более 3 поворотов с радиусом закругления не менее диаметра трубы.

    Трубы дымохода должны быть изготовлены из нержавеющей стали, устойчивой к высокой температуре и коррозии, толщина стенок – не менее 0,5 мм. Для печей и каминов с высокой температурой отходящих газов рекомендуемая толщина стенки трубы – 0,8 мм.

    Для очистки отложений сажи в основании дымового канала должен быть предусмотрен карман глубиной 250 мм.

    Высота дымовой трубы:

    • на расстоянии менее 1,5 м от конька или парапета – не менее 500 мм от их верхней точки;
    • на расстоянии 1,5–3 м от конька или парапета – не ниже конька или парапета;
    • на расстоянии более 3 м от конька или парапета – не ниже линии, проведенной от конька вниз под углом 10° к горизонту
    • над плоской кровлей – 500 мм.

    Дымоход высотой более 1,5 м над уровнем кровли должен быть закреплен при помощи растяжек или опорной конструкции.

    Если кровля изготовлена из горючих материалов, дымовая труба должна быть оборудована искроуловителем из металлической сетки с отверстиями не более 5х5 мм.

    Правила монтажа дымохода

    Сборка дымохода осуществляется только снизу вверх: от печи или котла – к крыше.

    Все места соединения элементов должны быть уплотнены жаростойким герметиком с рабочей температурой не менее 1000 °С и скреплены хомутами. Первую топку можно проводить только после полного застывания герметика.

    Соединение элементов может осуществляться одним из двух способов:

    • «по дыму»: каждый последующий элемент насаживается сверху на предыдущий;
    • «по конденсату»: последующие элементы вставляются в нижестоящие.

    Первый способ применяется в тех случаях, когда образование конденсата исключено; его преимущество – меньшее накопление сажи. Однако в большинстве случаев предпочтительной считается сборка «по конденсату»: в ситуации образования обильного конденсата такой способ соединения труб исключает его просачивание через швы.

    Крепление труб дымохода должно исключать возможность их прогиба. На каждые 2 метра трубы дымохода должны устанавливаться стеновые кронштейны, тройник должен иметь собственный опорный кронштейн. Не менее чем через каждые 5 метров дымоход должен прикрепляться к строительным конструкциям при помощи консолей и опорных площадок.

    Расстояние до воспламеняющихся конструкций от внутренней поверхности трубы должно составлять не менее 500 мм. Допускается его уменьшение до 380 мм при условии защиты сгораемых конструкций металлическим листом по асбестовому картону (8 мм) или штукатуркой (25 мм) по металлической сетке.

    Допустим вывод дымохода не через крышу, а через стену из негорючих материалов при соблюдении всех правил монтажа. В этом случае для нормального отвода продуктов сгорания труба дымохода должна быть установлена под углом не менее 45° по восходящей.

    Недопустимо:

    • располагать соединения элементов дымохода в местах его прохождения через перекрытия, стены или кровлю;
    • устанавливать дымоход так, чтобы он имел горизонтальные участки длиной 1 м и более.

    При первой пробной топке возможно появление неприятного запаха и небольшого количества дыма. Это нормальное явление, не свидетельствующее о неисправности дымохода: при первом ­нагревании испаряются остатки масла и герметика.

    Обслуживание дымохода

    Нужно регулярно очищать дымоход от продуктов сгорания. Специалисты рекомендуют делать это со следующей периодичностью:

    • перед началом и в конце отопительного сезона;
    • 1 раз в 3 месяца для каминов и печей, использующихся регулярно круглый год;
    • 1 раз в 2 месяца для непрерывно работающих отопительных приборов.

    Элементы дымохода

    Одностенные стальные трубы используются для дымоходов, проходящих в кирпичных каналах внутри отапливаемых зданий. Из одностенной трубы выполняется основание дымохода дровяной печи или камина, то есть та его часть, которая непосредственно соприкасается с отопительным устройством.

    Элементы типа «сэндвич» представляют собой две трубы разного диаметра, ­одна из которых проходит внутри другой. Пространство между трубами заполняют негорючим теплоизоляционным материалом, чаще всего базальтовым волокном толщиной 25–50 мм. Использование сэндвич-модулей предотвращает образование конденсата и повышает пожаробезопасность дымохода. Монтировать дымоходы из двустенных труб можно как в помещениях, так и снаружи здания. Так называемый старт-сэндвич воронковидной формы устанавливается в местах соединения одностенной трубы с сэндвич-модулем, финиш-сэндвич может располагаться перед завершающим элементом на крыше.

    Ревизия. Специальный элемент, необходимый для очистки. Обычно имеет дверцу и устанавливается в основании дымохода и местах его отклонения от горизонтали.

    Конденсатосборник. Устанавливается, как правило, в основании дымохода, ниже ревизии.

    Шиберы (заслонки) монтируются в дымоходах печей для регулировки тяги. Поворотные шиберы за счет простоты устройства считаются более надежными; преимущество шиберов-задвижек – более простая прочистка дымохода. В дымоходах газовых приборов шиберы не применяются.

    Потолочные разделки организуются в местах прохождения дымохода через конструкции перекрытий. Потолочно-проходной узел (ППУ) – короб из нержавеющей стали, отделен воздушной прослойкой от основной конструкции, облицованной твердым теплоизоляционным материалом (например, минеритом – огнестойким фиброцементом). Такая конструкция предотвращает нагрев материала перекрытий от трубы дымохода. По правилам пожарной безопасности толщина потолочной разделки должна быть на 70 мм больше толщины перекрытия.

    Читать еще:  Установка насоса в систему отопления видео

    Кровельный проходной узел выполняет аналогичную функцию: защищает материалы кровли от соприкосновения с дымоходом. Специальный элемент – крышная разделка – предназначен для вывода дымохода через крышу; для скатной кровли применяются так называемые угловые разделки, соответствующие разным углам наклона скатов.

    Завершающий элемент: оголовок, зонт или дефлектор (только для печей и каминов). Нельзя устанавливать оголовки и дефлекторы на выходное отверстие дымохода газового оборудования, допускается только конусный завершающий элемент.

    Вспомогательные и крепежные элементы: колена, тройники, кронштейны, хомуты, адаптеры, напольные опоры, декоративные фланцы для оформления прохода дымохода через стены из негорючих материалов. Опорные площадки и консоли – обязательные монтажные элементы для крепления труб стального дымохода к стене.

    Монтаж дымохода: особенности конструкции системы дымоудаления из сэндвич труб

    Одной из наиболее значимых проблем практически всех дымоходов является образование внутри него конденсата в зимнее время. Это явление приводит к усиленному оседанию сажи, что само по себе доставляет некоторые неудобства. Со всеми этими проблемами легко справляется так называемый сэндвич дымоход. Именно о нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы подробно изучим его конструкцию, определимся с преимуществами и недостатками, а также научимся выполнять монтаж дымохода из сэндвич труб своими руками.

    Как сделать дымоход своими руками фото

    Монтаж дымохода: особенности конструкции сэндвич труб

    Вся прелесть сэндвич труб заключается в их конструкции, которая предотвращает в полной мере образование конденсата в зимний период. Результатом отсутствия конденсата становится меньшее количество сажи и копоти, оседающих на стенах дымохода, что само по себе приводит к длительной и беспроблемной эксплуатации этого устройства.

    Как же устроен сэндвич дымоход? Как говорится, все гениальное просто! Такая дымоходная система состоит из труб, изготовленных из нержавеющей стали и помещенных одна в другую. Кроме того, эти две трубы разделены между собой пятидесятимиллиметровым слоем полимерного утеплителя. Чтобы облегчить монтаж дымохода из нержавейки, конструкторы предусмотрительно разделили систему на отдельные элементы и оснастили их специальными соединителями, позволяющими совмещать элементы конструкции одним движением руки.

    Монтаж дымохода фото

    Элементы конструкции дымохода: с чем придется работать

    Невозможно выполнить правильный монтаж сэндвич дымоходов своими руками, предварительно не изучив все его составляющие элементы. Такой дымоход состоит из следующих частей.

    1. Теплоизолированная труба. Реализуется частями длиной 1м.
    2. Ревизионный тройник. Устанавливается на лежак дымохода и служит для контроля системы и ее прочистки.
    3. Отстойник для слива конденсата. Представляет собой тройник, у которого один из трех выпусков оснащен отвинчивающейся крышкой. Та малая часть конденсата, которая все-таки успевает образоваться в утепленных трубах, стекает в этот отстойник, откуда благополучно удаляется. Также конденсатор служит для прочистки и обслуживания стояка дымохода.
    4. Повороты под 45˚. Они тоже являются утепленной частью дымохода и служат для изменения направления трубы.
    5. Компенсационная накладка. Служит для погашения температурного расширения труб в процессе эксплуатации дымохода. Устанавливается сверху плит перекрытия. Если речь идет о дымоходе многоэтажного дома, то такой компенсатор монтируется на каждом этаже.
    6. Кровельный узел. Необходим для компенсации температурного расширения труб и минимизации протечек крыши в месте установки дымохода.
    7. Гидроизоляционная юбка. Монтируется на крыше и является гарантией непротекания кровли в течение длительного периода эксплуатации дымохода.
    8. Оголовок. Изготавливается в двух вариантах: «факел» и «зонтик». Служит для предотвращения проникновения атмосферных осадков внутрь дымохода.

    Элементы конструкции дымохода фото

    Кроме вышеописанных элементов, решение вопроса, как сделать дымоход своими руками, предусматривает использование и некоторых крепежных элементов. Чтобы удержать трубу в нужном положении на стене, используется стальная несущая ферма. А при вылете дымохода свыше 2м над уровнем крыши применяются специальные растяжки.

    Монтаж дымоходов сэндвич своими руками фото

    Как монтировать сэндвич дымоход: тонкости процесса

    Начать монтаж дымохода своими руками нужно с того, что проложить его горизонтальную часть и выполнить ее подключение к котлу или камину. Для соединения дымохода с котлом используются переходные элементы, соединение которых осуществляется путем обжима специальными хомутами из нержавеющей стали. Не забываем установить на лежаке ревизионный тройник.

    Сразу хочу объяснить одно понятие. Трубы можно соединять двумя способами – как говорится, на дым и на воду. Так вот, в процессе сборки дымохода используется первый тип соединения труб и заключается он в том, что, двигаясь от котла, каждый последующий элемент не вставляется внутрь предыдущего, а надевается на него. Только так отработанные газы не смогут проникать вовнутрь помещения.

    Монтаж сэндвич дымохода фото

    Но вернемся к монтажу нашего горизонтального участка – его нужно расположить под небольшим уклоном. Край трубы, который выводится наружу, должен находиться миллиметров на 5 ниже относительно дымоходного выпуска котла. Делается это для предотвращения проникновения конденсата внутрь котла. Особое внимание нужно уделить герметизации трубы в стенном отверстии – здесь нужно обращать внимание на материал стен. Если дом деревянный, то трубу нужно поместить в асбестовую гильзу и плотно зачеканить ее там с помощью негорючего материала. В кирпичных и бетонных домах можно поступить проще – сэндвич трубу можно закрепить в отверстии монтажной пеной.

    Итак, продолжаем монтаж дымохода из нержавеющей стали, переходим на улицу и устанавливаем на конце выпущенной трубы конденсатор. Принцип тот же – просто надеваем его на выпуск и хорошенько обжимаем хомутом.

    Как правильно сделать дымоход фото

    Теперь, прежде чем продолжить сборку дымохода, нужно позаботиться о надежном креплении дымохода к стене. Четко по центру конденсатора (немного выше его верхнего края) с помощью дюбелей или анкерных винтов на стене крепится стальная несущая ферма. Одновременно с ее установкой нужно будет позаботиться о компенсационной пластине. По сути, весь процесс выглядит следующим образом – сначала на компенсатор надевается отрезок трубы длиной около 0,5м и только потом на него устанавливается ферма с вложенным компенсатором. После чего вся эта конструкция надежно крепится к стене.

    А дальше собираются оставшиеся трубы дымохода на необходимую высоту – над уровнем крыши дымоход должен подниматься не менее чем на полметра.

    Как правильно монтировать дымоход из нержавейки фото

    Немного иначе выглядит решение вопроса, как правильно сделать дымоход, проходящий внутри помещения. В принципе, процесс сборки практически идентичный, за исключением нескольких этапов.

    1. Компенсатор устанавливается на перекрытия дома, а не на несущую ферму.
    2. Прохождение крыши. К прорезанному в кровле отверстию подводится труба, в нее с наружной стороны сквозь отверстие вставляется специальный патрубок, сверху которого приварена широкая пластина из нержавеющей стали. Эта пластина надежно крепится к кровле с помощью саморезов. Мало того, чтобы предотвратить протекание дождевой и талой воды, ее периметр нужно герметизировать битумной мастикой (продается в баллонах под пистолет для силикона).
    3. На патрубок пластины устанавливается верхняя часть трубы, а на нее надевается гидроизоляционная юбка.
    4. Последним этапом работ является установка оголовка.

    Вот так и выполняется монтаж дымохода из двойных утепленных нержавеющих труб. Сложного ничего нет и, если строго соблюдать последовательность работ и выдерживать требования производителя, то все получится самым лучшим способом.

    Кольцо растяжки d300 AISI 304 1,5мм из нержавеющей стали

    Войдите в учётную запись, чтобы мы могли сообщить вам об ответе

    • Описание
    • Особенности
    • Прикрепленные файлы
    • Отзывы

    Кольцо растяжки d300 из нержавеющей стали AISI 304 1,5 мм

    Кольцо растяжки – элемент дымоходной системы, который устанавливается на трубу, если дымоход возвышается над кровлей более, чем на 1,5 метра. Доукомплектовывается тросами и креплениями к кровле.

    Дымоход — канал или трубопровод для создания тяги и отвода дымовых газов от теплогенератора (дизельного или газового котла, печи) и дымоотвода вверх в атмосферу. Одноконтурные модули это трубы из нержавеющей стали с различной толщиной металла и различного сечения. Одноконтурные дымовые трубы применяются в основном при монтаже дымоходов для газовых котлов и котлов на дизельном топливе. Эти дымоходы легки и просты для установки, но тем не менее, надежно защищают вентканал от кислот, образующихся при работе низкотемпературных газовых котлов.

    Дымоходы Стандарт Aустенит SA

    изготавливается из аустенитной нержавеющей стали AISI 304 (российский аналог – 08Х18Н10);

    толщина стенок может быть 0,5мм/1,0мм/1,5мм/2,0мм;

    Преимущества:
    • хорошая жаростойкость – выдерживает 500-700 °С, кратковременно – до 900 °С;
    • гарантия – 10 лет;
    • yмеренная устойчивость к кислотам и другим агрессивным веществам;
    • низкая цена по сравнению с аналогами.

    Сталь AISI 304 – это аустенитная высоколегированная нержавеющая сталь. Главная особенность – низкое содержание углерода (максимально допустимое значение по ГОСТУ – 0,08%). Высокое содержание хрома (минимум 18%) способствует появлению на поверхности оксидного слоя. Он обеспечивает хорошую устойчивость стали к кислотам и другим агрессивным химическим веществам. Содержание никеля в сплаве не менее 10%. Сочетание никеля и хрома обеспечивают высокую устойчивость к коррозии вне зависимости от условий эксплуатации.

    Сталь AISI 304 считается основным сортом нержавеющей стали, применяемой в промышленности, строительстве и других сферах. Незаменимый материал для изготовления внутренних кожухов дымоходов, которые поддаются постоянному воздействию конденсата, кислотных соединений и перепаду температур. Сочетание высокого качества и доступной цены определяет высокий спрос и востребованность на рынке.

    Соотношение элементов в сплаве определяет высокую механическую прочность, формируемость, стойкость к коррозии, вязкость. К особенностям стали стоит отнести и отменные низко-температурные свойства.

    Применение:

    Одно из основных направлений применения стали AISI 304 – изготовление дымоходов и систем вентиляции. В строительстве также используется для производства труб разного назначения. Стальные листы применяются для резервуаров, тар разной вместительности, контейнеров, а также различного оборудования. Хорошая устойчивость к кислотам стали AISI 304 сделала ее востребованной в химической промышленности. Она служит основным материалом для изготовления систем и емкостей, применяемых для перекачивания и хранения кислот и реактивов. Широкое применение материал нашел и в пищевой промышленности, так как соответствует существующим нормам. Используют его для изготовления емкостей и трубопроводов для различных напитков, а также столовых приборов, кухонного оборудования и принадлежностей.

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
