Схема центральной канализации

Структура канализования

По итогам 2018 г. среднесуточный объем очищенных сточных вод составил 2,1 млн. м 3 /сутки . Санкт-Петербурге существует две централизованные системы водоотведения:

— Централизованная общесплавная и раздельная хозяйственно-бытовая система водоотведения города, в которой часть территорий обслуживания имеет общесплавную канализацию, в которую поступают как хозяйственно-бытовые, промышленные, так и поверхностные (дождевые, талые) сточные воды, а часть раздельную хозяйственно-бытовую, в которую поступают только хозяйственно-бытовые стоки.

— Централизованная раздельная дождевая система водоотведения, в которой дождевые и талые воды собираются отдельно от остальных стоков и частично сбрасываются без очистки, частично очищаются на очистных сооружениях поверхностного стока.

Санкт-Петербург канализован по комбинированной схеме: 70% всей территории имеет общесплавную канализацию, в которую поступают хозяйственно-бытовые, промышленные, а также поверхностные (дождевые, талые) стоки; остальная территория – это в основном районы новостроек и пригороды – канализованы по раздельной схеме (дождевые и талые воды собираются отдельно от остальных стоков).

Система канализования разделена на бассейны канализования. Стоки каждого бассейна направляются на определенные канализационные очистные сооружения. В свою очередь бассейны канализования разделены на районы канализования с территорией, ограниченной водосбором крупных тоннельных коллекторов.

Районы канализования делятся на участки локальных водосборов уличных канализационных сетей.

Секторы канализования сформированы аналогично секторам водоснабжения.

В систему канализования Санкт-Петербурга входят:

  • канализационная сеть – 9 093,2 км
  • тоннельные коллекторы – 271,4 км
  • канализационные насосные станции (КНС) – 213
  • очистные сооружения различной производительности – 21
  • заводы по сжиганию осадка – 3
  • стационарные снегоплавильные пункты — 11
  • стационарные инженерно-оборудованные снегоприемные пункты — 7

Диаметры трубопроводов городской водоотводящей сети Санкт-Петербурга – от 50 мм (дворовые сети) до 4,9 м (тоннельные коллекторы).

Тоннельные коллекторы – это основные магистрали для транспортировки сточных вод к очистным сооружениям. Строительство тоннельных канализационных коллекторов в Ленинграде началось в 1947 году. Внутренний диаметр тоннельных коллекторов – от 1 до 4,9 м, глубина заложения – от 9 до 90 м.

Проектная мощность канализационных насосных станций колеблется от 0,3 тыс. м3/сут до 1000 тыс. м3/сут. ГУП «Водоканал Санкт-Петербурга» проводит модернизацию и реконструкцию КНС, используя современные погружные насосные агрегаты и комплексные канализационные насосные станции. Кроме замены насосного и электротехнического оборудования, производится модернизация других вспомогательных механизмов.

очистные сооружения различной производительности – 21

Крупнейшими канализационными очистными сооружениями Петербурга являются:

  • Центральная станция аэрации
  • Северная станция аэрации
  • Юго-Западные очистные сооружения

Петербург является первым мегаполисом в мире, где решена задача утилизации осадка сточных вод.

В городе работают три завода по сжиганию осадка – на Центральной станции аэрации, на Северной станции аэрации и на Юго-Западных очистных сооружениях. Сжигание осуществляется в печах с кипящим слоем при температуре 870ºС. Полученное от сжигания осадков тепло используется на технологические нужды, обогрев зданий и выработку электроэнергии, что позволяет Водоканалу экономить энергоресурсы. Дымовые газы проходят трехступенчатую очистку.

Водоотведение региона КМВ

Схемой канализации района Кавказских Минеральных Вод предусмотрено отведение сточных вод от городов – курортов Кисловодска, Ессентуки, Пятигорска, а также населенных пунктов, расположенных между ними, по междугороднему канализационному коллектору на Кавминводские очистные сооружения канализации.

Хозяйственно-бытовые и производственные сточные воды от этих населенных пунктов поступают в межгородской канализационный коллектор, протяженностью 64,8 км, откуда самотеком поступают на Главную насосную станцию, расположенную на окраине Пятигорска. В настоящее время ведется строительство второй нитки междугороднего канализационного коллектора.

Стоки от поселка Энергетик, станицы Константиновской и части Пятигорска поступают на Канализационную насосную станцию, расположенную в 5 км ниже Пятигорска от которой также перекачиваются на Главную насосную станцию. С Главной насосной станции сточные воды в полном объеме перекачиваются на Кавминводские очистные сооружения канализации, проектная мощность которых составляет 170 тыс.м 3 /сут.

Комплекс очистных сооружений обеспечивает полную биологическую очистку и доочистку всех поступающих сточных вод с эффективностью очистки по БПКп – 98%, по взвешенным веществам – 98%.

Сточные воды проходят механическую и биологическую очистку, затем поступают на сооружения доочистки.

В сооружениях механической очистки стоки проходят через горизонтальные песколовки, после которых пульпа подается в песковые бункеры. Затем обезвоженный песок вывозится на площадки складирования.

Очищенные от минеральных примесей стоки поступают на первичные радиальные отстойники. Сырой осадок образовавшийся в результате отстаивания откачивается из отстойников насосами установленными в насосной станции сырого осадка. В ней установлены насосы для откачки осадка и плавающих веществ, и насосы для опорожнения отстойников.

Осадок перекачивается в 4 резервуара сырого и смешанного осадка объемом по 160 м 3 , для дальнейшей обработки в цехе механического обезвоживания осадка.

Пройдя механическую очистку, осветленная вода поступает на сооружения биологической очистки.

Сточная вода равномерно распределяется по трем аэротенкам-смесителям, где происходит её смешивание с активным илом. Для обеспечения жизнедеятельности активного ила, а также для его постоянного перемешивания со сточными водами в аэротенки подается сжатый воздух и при помощи специальных трубчатых аэраторов равномерно распределяется по их поверхности. Активный ил – это сложная экологическая система различных микроорганизмов, способных в присутствии кислорода окислять органические вещества. Видовой состав активного ила (биомассы) включает в себя бактерии, простейшие, микроскопические грибы (актиномицеты), амебы, инфузории, коловратки, черви (нематоды) и т. д. В результате жизнедеятельности микроорганизмов активного ила происходит переработка сложных органических загрязнений до более простых химических соединений не наносящих вред окружающей среде.

После аэротенков иловая смесь поступает на вторичные радиальные отстойники, где происходит её разделение: биологически очищенная сточная вода поступает далее на сооружения доочистки, активный ил частично возвращается в аэротенки а избыток откачивается на сооружения по обработке осадка для обезвоживания.

Доочистка сточных вод осуществляется вначале на барабанных сетках, где происходит удаление плавающих веществ и крупных примесей, а затем происходит окончательная очистка сточных вод на контактных осветлителях, после которых вода поступает в аэрируемый канал. В аэрируемом канале происходит насыщение сточных вод кислородом до 4 мг/л.

Обеззараживание сточных вод осуществляется при помощи жидкого хлора. Сброс очищенных и обеззараженных сточных вод осуществляется в реку Подкумок.

В настоящее время ведется строительство станции «Обеззараживания сточных вод посредством ультрафиолетового облучения».

Главная задача, которую решит станция – это экологическая и промышленная безопасность особо-охраняемого курортного региона Кавказских Минеральных Вод.

Новая современная станция ультрафиолетового обеззараживания очищенных канализационных стоков позволит вывести из эксплуатации хлораторную, являющуюся химически-опасным объектом. Кроме этой задачи новый объект параллельно значительно снизит опасность террористических угроз.

Удаление воды из осадка, оставшегося после очистки сточных вод производится в недавно построенном цехе механического обезвоживания осадка. Осадок поступает в 4 резервуара, сырого и смешанного осадков, откуда подается в цех. Обезвоживание осуществляется на высокоскоростных декантерах фирмы GEA Westfalia Separator.

До недавнего времени для этих целей использовался цикл иловой площадки со сроком хранения в три года, куда отправляли сырой осадок для просушки. Объем осадков, вышедших из цеха, в 7 раз меньше и позволяет в разы сократить площади хранения сырого осадка. Если объяснить наглядно, то на площадку закачивается 6,300 кубометров сырого осадка и его выгрузка производится через три года. Оборудование, которое установлено в цехе производит обработку данного количества за 1 месяц.

В производственной технологической химико-бактериологической лаборатории ведется постоянный контроль за качеством очистки стоков. Аттестат аккредитации испытательной лаборатории (центра) в системе аккредитации аналитических лабораторий (центров) № РОСС RU.0001.518710 выдан Федеральным Агентством по техническому регулированию и метрологии. Аттестат выдан на основании программы проведения измерений качества сточных и (или) дренажных вод, сбрасываемых в р. Подкумок, согласован с Кубанским бассейновым водным управлением.

Сведения о качестве сточных вод ежемесячно направляются в Территориальный отдел Управления Федеральной службы по надзору в сфере защиты прав потребителей (Роспотребнадзор) по СК в г. Пятигорске, в филиал ФБУ «ЦЛАТИ по ЮФО»-«ЦЛАТИ по Кавказским Минеральным Водам»

Подключение частного дома к центральной канализации: как сделать правильно

При строительстве частного дома уже на этапе планирования вы должны предусмотреть способы подключения к водопроводу и канализации. Возможны лишь два варианта: либо вы создаете автономные системы водоснабжения и канализации, либо подключаетесь к существующим центральным магистралям. Второй вариант гораздо удобнее: после подключения на вас ложится только одна обязанность — вовремя вносит плату за обслуживание.

Подключение частного дома к центральной канализации можно разделить на несколько этапов.

1. Подготовительные работы.

Сюда входит не только получение разрешения на подключение канализации частного дома к городской канализации, но и разработка проекта. Составляется план участка и схема прокладки труб. Проводится согласование проекта со всеми службами — водоканал, узел связи, горсеть, горгаз. Заручитесь согласием владельцев соседних домов на проведение работ вблизи их участков. Определите исполнителя работ.

Опросите соседей: возможно, найдутся еще желающие подключить частный дом к центральной канализации. Один проект на двоих — уже экономия.

Не исключена возможность, что общественная канализация будет модернизироваться или расширяться. Поинтересуйтесь, нельзя ли вам профинансировать часть работ и включить ваш участок в общий проект.

2. Закупка материалов.

После разработки и согласования проекта можно приступать к приобретению материалов и инструментов. Подключение центральной канализации частного дома делают чугунными, стальными или пластиковыми трубами большого диаметра (110-250 мм) в зависимости от количества подключаемых домов. Монтаж пластиковых труб не вызывает трудностей, а для резки стальных желательно иметь труборез для стальных труб (вот здесь можно подобрать недорогой, но качественный). Он обеспечивает необходимую точность и качество реза.

Если расстояние до приемного колодца велико или трубы делают резкий поворот, потребуется смонтировать ревизионный (смотровой) колодец. Для него надо будет приобрести бетонные кольца или пластиковый кессон.

Читать еще:  Разновидности обоев для стен

3. Обустройство участка до врезки.

На этом этапе готовится траншея и производится укладка труб до места врезки. При необходимости обустраивается смотровой колодец.

Рассмотрим эти работы подробнее:

  • Глубина траншеи зависит не только от уровня промерзания грунта в конкретном регионе. Нужно учитывать и тот факт, что труба должна входить в приемный колодец выше уровня слива. Поэтому траншею копают с запасом, чтобы сделать песчаную подушку с нужным уклоном и глубиной укладки канализационных труб. Обычно трубы прокладывают на глубине 1-1,5 м. При необходимости канализационные трубы утепляют. Ширина траншеи должна быть достаточной для удобного проведения работ.
  • Песчаную подушку насыпают слоем 20-30 см, проливают водой и плотно утрамбовывают. Формируют уклон в сторону приемного колодца 1,5-2 см на метр. При неправильном уклоне вода уходит или слишком быстро, или ей не хватает напора. В обоих случаях возможно засорение канализации.
  • Трубы укладывают раструбом вверх по уклону, очищают от постороннего мусора, смазывают силиконом или другой смазкой и вставляют в раструб до упора. Чугунные трубы зачеканивают каболкой. Правильность монтажа проверяют на просвет.
  • Места входа в колодцы герметизируют.
  • Проводят проверку монтажа — проливают водой.
  • После этого делают обратную засыпку и вновь проверяют работоспособность системы.

4. Подключение к центральной системе канализации.

Этот этап нельзя делать самостоятельно. Представители водоканала и других организаций должны проверить выполненные работы, соответствие их проекту и другим требованиям. Затем специалисты водоканала произведут врезку канализации частного дома в центральную магистраль.

Аналогичные работы вам предстоят, если вы запланировали одновременное подключение дома к канализации и водопроводу. Может отличаться только количество инстанций для согласования.

После завершения работ по подключению дома к центральной канализации вам осталось лишь уведомить обслуживающую организацию о том, что у них появился еще один клиент.

Поделиться ссылкой в социальных сетях:

Комментарии к материалу: (пока комментариев нет)

Виды схем канализации

При построении канализационных сетей в первую очередь исходят из местных условий. Их великое разнообразие не даёт возможности определить типовые схемы. Тем не менее, можно выделить группы, которые можно адаптировать к особенностям местности. Классификация основывается на организации взаимосочетания компонентов канализационной сети с наименьшими затратами и наибольшей оптимальностью.

Схемы сетей канализации

Перпендикулярная схема

В этой схеме все магистральные коллекторы прокладываются в одном направлении – перпендикулярном к местному водоёму. Выгодна при рельефе местности, на которой основным является уклон к нему. Оптимальна для объектов, расположенных вдоль реки, и для отвода в неё сточных вод атмосферного происхождения, а также производственных условно чистой категории. Стоки должны иметь качество, достаточное для прямого слива в реку без очистки.

Пересечённая схема

Применяется при тех же условиях рельефа, что и для предыдущей схемы, для категорий сточных вод, подлежащих безусловной очистке. Магистральные коллекторы, расположенные перпендикулярно реке, вливаются в главный коллектор, проложенный параллельно ей. Если уклон реки слишком мал, то потребуется главный коллектор сильно заглублять. Поэтому эта схема в таких случаях может привести к нерациональным затратам.

Параллельная (веерная) схема

В отличие от предыдущих, здесь магистральные коллекторы параллельны или почти параллельны речному руслу, а перпендикулярен главный коллектор, расположенный вне канализуемого объекта. Главный коллектор заканчивается на очистных сооружениях. Схема применима при сильном уклоне рельефа местности к водоёму, включая обрывистое падение. В этом случае предотвращается повышенная скорость течения воды в трубопроводах магистральных коллекторов.

Радиальная схема

В этой схеме организуется несколько независимых друг от друга подсхем со своей зоной обслуживания. Она является единственным решением для зон, имеющих центральную возвышенную область, и в условиях, когда организация единой схемы экономически невыгодна.

Рекомендована для больших городов. Для её реализации должно быть предусмотрено несколько очистных станций. Пригодна и для крайних форм рельефа местности: очень плоского и сильно пересечённого.

Зонная (поясная) схема

Основывается на делении канализуемой территории на зоны или пояса, верхние и нижние. С верхних к очистным сооружениям сточные воды поступают самотёком, с нижних для их перекачивания должны использоваться канализационные насосы.

Применение схемы целесообразно, если местность спадает к локальному водоёму быстро или неравномерно, причём самотечный способ повсеместно применить невозможно. При зонном делении территории, по сравнению с единой схемой, снижаются расходы на эксплуатацию всей системы.

Централизованная и децентрализованная схема

Эта характеристика отражает уровень единства реализованной канализационной системы.

Централизованная схема предполагает организацию очистных сооружений, общих для всего объекта канализования. Они обычно строятся ниже этого объекта по высоте местности (по течению реки).

В децентрализованной схеме отдельные её части не пересекаются и независимы друг от друга. Каждая часть обслуживает свой определённый участок. Пример такой схемы – радиальная. Её можно проектировать для зон с благоприятными для этого климатическими условиями, если пригородные земельные площади являются поливными. В этом случае для их орошения можно с выгодой использовать сточные воды населённых пунктов.

Децентрализованные схемы оптимальны для канализования зон населённого пункта, состоящего из отдалённых друг от друга районов, или при потребности обеспечения живучести, надёжности и изоляции систем канализации.

К таковым относятся и местные (малые) схемы канализации. Они охватывают локализованные объекты с внутренним водопроводом, которые невозможно подключить к сети, общей для населённого пункта. Невозможность может быть продиктована не только недоступностью, но и недопустимостью такого подключения. Например, такими объектами могут быть специальные производства.

Приведенная выше классификация схем канализационных сетей не является строгой. В ряде случаев рациональным будет использование комбинаций этих схем, оптимально соответствующих рельефу местности и расположению на ней водных протоков.

Водоснабжение и водотведение

  • территориальные схемы водоснабжения
  • водозаборные сооружения из подземных и поверхностных источников
  • очистка и водоподготовка
  • насосные станции
  • резервуары чистой воды и водонапорные башни
  • сети водоснабжения
  • территориальные схемы дождевой канализации
  • территориальные схемы бытовой канализации
  • очистные сооружения бытовых и близких к ним производственных сточных вод
  • очистные сооружения дождевых сточных вод
  • обработка и утилизация осадков сточных вод
  • канализационные насосные станции
  • напорные и безнапорные сети водоотведения (канализации)

При разработке проектов используются новейшие прогрессивные разработки и оборудование в области водоснабжения и канализации. Предприятие сотрудничает с исследовательскими институтами и рядом фирм, занимающихся вопросами разработки и поставки оборудования в области водоснабжения и канализации

Ниже приводится перечень некоторых объектов, выполненных за последние годы

Разработка схем водоснабжения и водоотведения населенных пунктов

Для информации: Данная работа позволяет создать рациональную схему водоснабжения и водоотведения населенного пункта, снизить стоимость строительства до 20% и эксплуатационные затраты до 20%.

Предприятием разработаны для областных центров –

  • г.г. Витебск, Гродно, Гомель, Могилёв — схемы водоснабжения
  • г.г. Гродно, Гомель – схемы водоотведения
Разработка комплексных проектов на строительство и реконструкцию систем водоснабжения и водоотведения городов и населенных пунктов

Для информации: Выполняются проектные работы как по комплексу сооружений, так и по отдельным объектам, в том числе:

  • артезианские водозаборы хозяйственно-питьевого назначения
  • речные водозаборы технической воды
  • сооружения обработки воды, в т. ч. станции обезжелезивания
  • сети водоснабжения и канализации
  • насосные станции водопровода и канализации
  • очистные сооружения хозяйственно-бытовой и дождевой канализации

Предприятием разработана проектно-сметная документация на строительство станций очистки сточных вод для областных центров и крупных городов республики: г.Могилёв (производительность по стокам – 355 000 м3сутки), г.Гродно (130 000 м3сутки), г.Гомель (120 000 м3сутки), г.Жлобин (53 000 м3сутки), г.Полоцк (30 000 м3сутки), г.Речица (40 000 м3сутки) и другие.

Выполнена разработка проектов и построены водозаборы и станции очистки подземных вод почти для большинства больших и малых городов Беларуси, производительность колеблется от 100 м3/сут до 125 тыс. м3/сут.

Реконструкция и расширение водозаборов и станций обезжелезивания позволила городам Гродно, Гомель, Полоцк полностью отказаться от использования речной воды.

Разработана документация на строительство водозаборов и станций обезжелезивания:

  • водозабор «Гожка» (г. Гродно) – производительность 125 тыс. м3/сут.
  • водозабор «Лужевичи» (г. Мозырь) – 53 тыс. м3/сут.
  • водозабор «Окунево» (г. Новополоцк) – 40 тыс. м3/сут.
  • водозабор «Заозерье» (г. Полоцк) – 50 тыс. м3/сут.
  • станция обезжелезивания на водозаборах «Вицковщина» (г. Минск) – 63 тыс. м3/сут. и «Фелицианово» 42 тыс. м3/сут. (г. Минск).

УП «БЕЛКОММУНПРОЕКТ» принимает активное участие в разработке внеплощадочного производственного и хоз-питьевого водоснабжения Белорусской АЭС.

За достижения в строительной отрасли Республики Беларусь в 2014 году проект » Внеплощадочное хоз-питьевое водоснабжение Белорусской АЭС» признан победителем в номинации «Развитие регионов малых и средних городских поселений».

Диплом победителя в номинации «Развитие регионов малых и средних городских поселений»

Водоотведение

Разработан проект станции очистки сточных вод для г. Могилёва – 335 тыс. м3/сут

По данному проекту осуществлено строительство и реконструкция систем механической и биологической очистки, доочистки сточных вод и обезвоживания осадка производительностью 280 тыс. м3/сут.

Система доочистки осуществляется методом ПАВ-озонной технологии. Что позволило очистить сточные воды не только от органических загрязнений, но и от тяжёлых металлов и специфических загрязнений, а также осуществить обеззараживание сточных вод.

В области очистки сточных вод во всех проектах применяется технология глубокой очистки сточных вод с биологическим удалением азота и фосфора, механическое обезвоживание осадка.

Обезвоживание осадка осуществляется на фильтр-прессах фирмы «Андриц» (Австрия). Разработаны проекты строительства очистных сооружений в г. Полоцке (30 тыс. м3/сут.), реконструкции очистных сооружений городов: Жлобин (53 тыс. м3/сут.), Пинск (50 тыс. м3/сут.), Речица (40 тыс. м3/сут.), Логойск, Глуск, Хойники, Узда.

Cовместно с Голландской фирмой «Aqua Industrial Watertreatment b.v.» разработан проект очистных сооружений для филиала «Серволюкс Агро» в районе д. Межисетки Могилёвского района производительностью 2000 м3/сут.

Читать еще:  Оформление фасадов домов фото

По проектам отдела построены сети и очистные сооружения дождевой канализации в г.п. Мядель, к.п. Нарочь, микрорайона «Фолюш» в г. Гродно. Разработаны проекты сетей и очистных сооружений по ул. Домбровского, р-на Ново- Белица в г. Гомель.

Отдел совместно с фирмой Strabаg разрабатывал проект «Механико-биологическая установка по переработке 100 тыс. твёрдых отходов и 370 тыс. м3/сут. осадков сточных вод в г. Бресте». Проект реализован и введён в эксплуатацию

Также построены и введены в эксплуатацию заводы по переработке твёрдых бытовых отходов в городах Барановичи, Мозырь, Брест, Новополоцк, в решении вопросов водоснабжения и водоотведения принимал участие и отдел ВиВ.

Совместно с другими отделами разработаны проекты сортировочных станций и полигонов в городах: Корма, Чечерск, Новогрудок, Петриков, з-ды «Тростенецкий» и «Экорес» в г. Минске.

Мы всегда готовы оказать услуги в возникающих проблемах по водоснабжению и канализации.

ВОДООТВЕДЕНИЕ

Цимлянский филиал ГУП РО “УРСВ”

Основным видом деятельности предприятия ГУП РО «УРСВ» является внешнее централизованное водоснабжение населения и предприятий г. Цимлянска с прилегающими поселками: х. Крутй, пос .Саркел, и частично ст. Красноярская, а также водоотведение от жилого сектора и промышленных предприятий г. Цимлянска .

ВОДООТВЕДЕНИЕ

Водоотведение от жилого сектора и промышленных предприятий г. Цимлянска на городские очистные сооружения осуществляется по трем основным коллекторам: коллектор туббольницы (диаметром 200 мм), коллектор городка ГЭС (диаметром 250 мм), коллектор винзавода (диаметром 200 мм) из 4-х насосных станций: КНС (винзавод), КНС (городок), КНС (СШ. № 3), КНС (Буденного).

Технологическая схема канализационной насосной станции (КНС) школы № 3.

Хозбытовые стоки поступают на КНС со школы № 3 и от домов по ул. Октябрьская 37, Пушкина 94-98, д /с «Золотая рыбка», нескольких домов с ул. Иринина по чугунным коллекторам диаметром 100-150 мм. С приемного отделения КНС стоки перекачиваются двумя насосами марки СМ-100-65-250 мощностью 5,0 кВт/час. и ФГ 57,7/9,5 (резервный) мощностью 4 кВт/час. по стальному напорному коллектору Æ 100, протяженностью 216 м.п. до колодца – гасителя по ул. Свердлова, а затем 80 м.п. самотеком до углового колодца по ул. Буденного, куда подключается коллектор туббольницы. Далее стоки самотеком поступают на очистные сооружения.

Технологическая схема канализационной насосной станции (КНС) городок

Хозбытовые стоки поступают из городка ГЭС по чугунным трубам Æ200мм в приемное отделение КНС, построенное в 1953 году. Из приемного отделения стоки откачиваются двумя фекальными насосами (один резервный) марки ФГ 216/24 мощностью 22 кВт. каждый и подаются по стальному напорному коллектору протяженностью 215 м.п. Æ200 мм до колодца – гасителя. Далее стоки поступают самотеком на очистные сооружения по коллектору диаметром 250мм. Имеется запасной резервуар, на случай аварии на КНС, ёмкостью 320 м 3 .

Технологическая схема канализационной насосной станции (КНС) винзавод

Хозбытовые и промышленные стоки с предприятия ОАО «Цимлянские вина» и квартала № 75 по чугунной трубе Æ200 мм поступают в приемное отделение КНС, построенной в 1962 году. Из приемного отделения стоки откачиваются 2-мя фекальными насосами (один резервный) марки:

ФГ 216/24 мощностью 22 кВт и СМ 150-125-315 А/4 мощностью 37 кВт. каждый, по стальному напорному коллектору Æ 150 мм протяженностью 420 м.п. до колодца-гасителя, а дальше самотеком на очистные сооружения по коллектору Æ200-250 мм.

В случае аварии на насосной станции стоки поступают в запасной аварийный резервуар объемом 180 м 3 . С запасного резервуара стоки откачиваются фекальным насосом.

Технологическая схема канализационной насосной станции (КНС) Буденного, 2 б

Хозбытовые стоки поступают на КНС от многоквартирного жилого дома, административного здания и гаража Цимлянского участка ВМЭС в приемное отделение по чугунной трубе Æ 100 мм протяженностью150 м.п.

Из приемного отделения стоки откачиваются одним насосным агрегатом марки ФГ 57,7/9,5 мощностью 4 кВт. по стальному напорному коллектору Æ100мм протяженностью 220 м.п. по ул. Буденного до колодца-гасителя, расположенного по ул. Заводской. Далее самотеком на очистные сооружения.

Вывоз жидких бытовых отходов от неканализованного жилищного фонда, частного сектора и предприятий, не имеющих центральной канализации, осуществляется ассенизационными машинами принадлежащими городу и частным лицам без какого-либо учета.

Существует служба по профилактической очистке сетей, ремонту насосного оборудования КНС, ремонту запорной арматуры, канализационных колодцев.

Инженерная инфраструктура

Годовое общее потребление энергоресурсов города Рязани составляет:

— электрической энергии – более 1,2 млрд. кВт.ч;
— тепловой энергии – около 4 млн. Гкал;
— природного газа – около 1,5 млрд. куб. м;
— воды – около 40 млн. куб. м.

Водоснабжение. Система водоснабжения г. Рязани предназначена для обеспечения населения водой питьевого качества. В общем объеме подаваемой населению воды 53% составляют воды из открытых источников, 47% — из подземных источников. Источником централизованного, хозяйственно-питьевого водоснабжения населения города являются поверхностные воды реки Оки и межпластовые артезианские воды Подольско-Мячковского, Каширского и Окско-Протвинского водоносных горизонтов, относящихся к каменноугольной системе. Кроме того, традиционно сложилось, что жители отдельных районов наряду с централизованным водоснабжением используют децентрализованные источники (шахтные колодцы).

Промышленные предприятия используют воду из городских сетей, как правило, только для бытовых целей, а пищевая отрасль промышленности и для технологических процессов производства. Городской водопровод обеспечивает пожаротушение на всей занимаемой городом территории необходимым количеством с соответствующим напором.

В систему водоснабжения города питьевая вода подается как из открытого водоисточника – реки Оки, с использованием технологии для ее очистки, так и вода из артезианских скважин, которая сама по себе является экологически чистой и вкусной. Всего в городскую сеть подается около 40 млн. куб. м воды в год.

Протяженность водопроводных сетей, км

В составе разводящей сети 135,9 км магистральных водоводов, уличная сеть – 277,5 км, а также внутридворовые сети, составляющие 419,8 км. Кольцевая система водоснабжения повышает надежность их эксплуатации. На сетях водоснабжения установлены 326 уличных водоразборных колонок.

Качество питьевой воды на очистных водопроводных станциях по химическим и бактериологическим показателям в установленном режиме контролируется 5 лабораториями. В распределительной сети питьевая вода соответствует требованиям СанПиНа 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды и централизованных систем питьевого водоснабжения. Контроль качества».

Водоотведение. В городе Рязани существует сложившаяся централизованная схема канализации с едиными очистными сооружениями производительностью 379,1 тыс.м3/сутки, принадлежащими Рязанскому нефтеперерабатывающему заводу. Система канализации – полная, раздельная, предназначена для отведения хозяйственно-бытовых и производственных, разрешенных к сбросу, стоков. Отведение стоков производится по системе самотечных и напорных коллекторов, перекачивающих насосных станций. Протяженность сетей канализации с коллектором – 705,5 км, диаметр трубопроводов от 150 до 1200 мм. Материал трубопроводов – керамика, железобетон, сталь, полиэтилен, чугун. Количество КНС – 35 шт., из которых 5 являются основными.

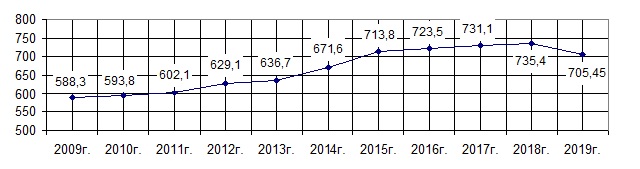

Протяженность канализационных сетей с коллектором, км

Ведутся работы по оформлению проектной документации на строительство Западного коллектора, планируются работы по капитальному ремонту канализационных коллекторов по пр. Шабулина, ул. Великанова, ул. Матросова.

Теплоснабжение. Выработка тепловой энергии для нужд города Рязани (в том числе населению и бюджетофинансируемым организациям) производится основными источниками теплоснабжения – ООО «Рязанский филиал Ново-Рязанской ТЭЦ» и ПП «Дягилевская ТЭЦ» филиала ПАО «Квадра» — Центральная генерация, а также 128 котельными различной мощности. От ООО «Рязанский филиал Ново-Рязанской ТЭЦ» тепловая энергия транспортируется по магистральным тепловым сетям, принадлежащим МУП «РМПТС», протяженностью 123,6 км, и 21,2 км магистральных тепловых сетей принадлежат ПП «Дягилевская ТЭЦ» филиала ПАО «Квадра». В городе существует широкая сеть распределительных квартальных тепловых сетей протяженностью 413 км, находящихся в муниципальной собственности. Протяженность тепловых сетей – 557,8 км.

Протяженность тепловых сетей, км

В городе Рязани существует в основном закрытая схема горячего водоснабжения через центральные тепловые пункты. Всего в городе имеется 129 ЦТП и 12 ПНС (перекачивающих насосных станций), находящихся в муниципальной собственности.

Общее потребление города тепловой энергии – около 4,0 млн. Гкал в год, в том числе на нужды жилищно-коммунального хозяйства и бюджетофинансируемым организациям — 2,3 млн. Гкал.

Производственные параметры источников тепловой и электрической энергии

Как составить схему и спроектировать канализацию коттеджа или частного дома: примеры схем и проектов

При проектировании частного дома очень важно правильно и четко рассчитать и сконструировать системы водоснабжения и канализации. Схема канализации частного дома показывает, в каких местах необходимо расположить все элементы канализационной системы для ее бесперебойного функционирования. На основании схемы составляется проект канализации, где производятся точные расчеты.

Примерная схема канализационной сети в загородном доме

Схема частной канализационной сети

Общая схема канализационной сети состоит из нескольких фрагментов:

  • Схема внутренней части канализации, расположенной непосредственно в доме.
  • Схема наружной части системы, проводящей сточные воды от дома до места утилизации (если применяется отвод стоков в выгребную яму) или очистки (если предусмотрена автономная канализационная сеть и применяется очистное сооружение – септик).

Схема частной внутренней канализации

Внутренняя часть схемы канализации в частном доме разрабатывается на основе размещения сантехнических изделий (туалетов, ванн, моек) и технического оборудования, выбрасывающего сточные воды (например, стиральная машина).

При построении схемы важно учесть:

  1. место расположения всех узлов канализационной системы. Чем меньше будет расстояние между объектами, тем меньше придется произвести расходов на покупку комплектующих элементов и их установку. Желательно при одноэтажном строительстве обустраивать не более одного центрального стояка, к которому подключается все оборудование. Если планируется построить дом в два и более этажей, то одного центрального стояка может быть недостаточно;
  2. объем сточных вод. Нормами предусмотрено, что на одного человека в сутки требуется не более 200 литров воды. Естественно этот же объем жидкости надо будет и утилизировать;
  3. место для установки фанового стояка, предотвращающего появление в доме неприятных запахов и сильных перепадов давления сточных вод в трубах.
Читать еще:  Ванная комната что должно быть

Схема внутренней части частной канализации

Схема наружной части канализации

При построении схемы наружной части канализации учитывается:

  1. месторасположение ревизионных колодцев, септиков (для автономной канализации), подключения к центральной сети канализации (если рядом располагается центральная канализационная сеть, то можно не устанавливать на участке лишнее дорогостоящее оборудование по очистке стоков, а подключить частную систему к общей);
  2. рельеф приусадебного участка. Важно, чтобы все элементы канализации не мешали нормальной жизни людей и не портили эстетический вид;

Схематическое изображение наружной части частной канализации

Проект частной канализационной сети

После составления план-схемы частной канализации можно приступать к проектированию сети. Проект канализации в частном доме направлен не только на выбор мест расположения отдельных элементов сети, но и на расчеты, направленные на максимальную работоспособность системы.

Проект частной внутренней канализации

Чтобы грамотно составить проект внутренней части канализации, надо:

  1. Рассчитать диаметр труб центрального канализационного стояка и трубопроводов, отводящих отработанные воды от бытовых приборов и сантехнических элементов. Обычно для центрального стояка, туалета и ванны применяются трубы, диаметр которых не меньше 100 мм. Для технических элементов, а так же кухонной мойки и умывальника подойдут трубы с диаметром 50 мм.
  2. Рассчитать уклон трубопровода таким образом, чтобы отработанные воды самотеком поступали в центральный стояк канализации. В обычном доме хватает 2-х мм на каждые 2 м труб;
  3. Рассчитать диаметр фановой трубы. Часто фановый стояк монтируют из труб, диаметр которых равняется 50 мм.

Проект внутренней части канализации

Проект наружной части канализации

Установленным правилам должна соответствовать и наружная канализация в частном доме: нормы для нее регламентируются специальными документами – СНиПами. Кроме этого, составление проекта наружной сети канализации зависит от выбора самой системы. Она может быть автономной и использовать индивидуальные системы очистки отработанных вод и предусматривать наличие выгребной ямы, или подключенной к существующей центральной системе.

Проект автономной наружной канализации

В любом случае при проектировании надо учитывать:

  1. Длину и форму трубопровода. Чем меньше длина проводящих труб, тем меньше материалов потребуется. Если предусмотрена выгребная яма, то ее лучше располагать в некотором отдалении от дома, но так, чтобы ее можно было беспрепятственно очищать специализированной техникой. От формы трубопровода зависит количество канализационных колодцев, которые рекомендуется устанавливать в местах поворота труб и в местах разветвления труб;
  2. Глубину промерзания почвы и глубину нахождения грунтовых вод. Если нет возможности проложить трубы и необходимые элементы наружной канализационной сети ниже уровня промерзания, то все составляющие надо дополнительно утеплять;
  3. Рельеф приусадебного участка. Если есть возможность проложить самотечный вид канализационной сети, то не потребуется установка дополнительного оборудования в виде насосов или насосных станций. Чтобы правильно смонтировать самотечную канализацию, надо рассчитать уклон трубопроводной сети. В большинстве случаев необходимо и достаточно сделать уклон в 2 мм на каждые 2 м трубопровода.

Прежде чем приступать к монтажу частной канализационной сети, надо разработать проект, рассчитать основные показатели, а затем приобрести необходимые материалы.

Чтобы море стало чище

На советском наследии

Сейчас в республике 100 процентов канализационно-очистных сооружений (КОС) нуждаются в модернизации, реконструкции или замене. Действующие КОС построены очень давно и работают по устаревшим технологиям, требующим огромного количества электроэнергии и химических реагентов. Это повышает себестоимость обработки стоков.

— Водоотведение в Крыму плохо организовано даже в крупных населенных пунктах, — говорит генеральный директор ГУП РК «Вода Крыма» Владимир Баженов. — Если протяженность водовода на полуострове составляет 6440 километров, то канализационных сетей — всего 1822 километра. В сельской местности централизованная канализация вообще отсутствует. Изначально предполагалось, что там будут выгребные ямы, но их же тоже нужно периодически чистить. Занимаются этим исключительно предприниматели, и цены у них неподъемные. Более того, по российскому законодательству мы не имеем права ни одному частному предприятию дать разрешение на слив нечистот в наши КОС. Поэтому в Крыму нужно построить 53 пункта слива стоков.

То есть частные предприниматели в сельской местности сейчас, очищая выгребные ямы, сливают нечистоты куда придется: в лесополосы, на поля и в заброшенные карьеры. «Вода Крыма» только планирует выйти на этот рынок: из 30 специализированных машин, которые были приобретены предприятием, 13 водовозов и 17 — для откачки стоков. ГУП готовится получить их и в ближайшее время начать работать на этом рынке, вывозя сбросы на свои КОС.

Не обошла стороной проблема несанкционированных стоков и прибрежные районы. Специалисты, конечно, проводят обходы, выявляя нелегальные врезки в канализацию и незаконные спуски нечистот в реки.

— Мелкие реки на южном склоне гряды крымских гор являются источниками загрязнения, — продолжает Баженов. — В Феодосии «Вода Крыма», минэкологии и городская администрация проделали большую работу, выявив десятки нелегальных выводов, все обрезали или заглушили. Но это перманентное состояние: мы находим их, закрываем, а следом появляются новые.

По новой технологии

Даже в крымской столице далеко не во всех районах есть централизованная канализация. Например, в микрорайоне старого города ее только планируют построить. Новые КОС мощностью 45 тысяч кубов в сутки намерены проложить и в селе Чистеньком под Симферополем. На них переключат западную часть города, где будет идти активное строительство жилых микрорайонов. Через 4 — 5 лет проблема очистки стоков в Симферополе должна быть решена.

Уже практически готовы новые КОС в Саках, которые строятся по ФЦП, и с будущего года «Вода Крыма» рассчитывает принять в эксплуатацию этот объект, оснащенный по последнему слову техники.

Готовится документация для проектирования КОС в Евпатории и Джанкое.

— Феодосийские и керченские очистные сооружения уже спроектированы и монтируются, — заключил Баженов. — Старые просто доживают свое, мы их, как говорится, «донашиваем» в расчете на переход на новые технологии. Все строящиеся очистные сооружения рассчитаны на абсолютно иные стандарты. Так что все важные объекты мы реконструируем или построим новые в ближайшие годы благодаря помощи со стороны государства.

В глубокую воду

Помимо расположенных на полуострове КОС в Крыму есть 12 глубоководных выпусков: 11 принимают очищенные стоки от КОС и выводят их в Черное море и один — в Азовское. Это сложные гидротехнические сооружения, пролегающие на большой глубине. Сейчас они все без исключения побиты якорями судов, ни на одном из них не работает в штатном режиме оголовок, который находится на самом конце вывода и рассеивает очищенные стоки. Еще в 2017 году все выпуски обследовали водолазы, определив участки, подлежащие замене. Разработаны проекты реконструкции.

— Все проекты получили положительное заключение госэкспертизы, затем мы разместили на электронной площадке объявление о торгах и после 25 июня начали принимать заявки от компаний, — говорит Баженов. — Стоимость проведения работ на выпусках разная, от 79 до 300 миллионов рублей и выше. На эти цели выделено 1,2 миллиарда рублей.

Работы предстоит много, ведь менять трубы глубоководных выпусков придется с помощью плавкранов и судов под водой, на большой глубине, не отключая подачу стоков с очистных сооружений на суше. То есть подрядчикам нужно будет на период замены участка трубы организовать под водой прием стоков, перекачку их в баржи и транспортировку. Есть несколько выпусков, которые лежат на большой глубине, и там реконструкция потребует много времени и сил. По оценке эксперта, работу планируется завершить за 1,5 — 2 года.

— Впервые за полвека мы получим глубоководные выпуски, которые радикально улучшат экологию и повысят качество воды в Черном море, — считает Баженов.

Юрий Новосад, председатель Госкомитета по ценам и тарифам РК:

— Сейчас в тарифы на водоснабжение и водоотведение не включена инвестиционная составляющая. Да и сами тарифы пока не вышли на экономически обоснованный уровень. При этом себестоимость услуг у самого крупного поставляющего воду предприятия выросла из-за того, что оно в течение нескольких лет принимало на баланс убыточные или обанкротившиеся сельские водоканалы, ведомственные и бесхозные системы водоснабжения, которые находятся в плачевном состоянии. Поэтому наблюдается незначительный, на 1 — 2 процента, рост стоимости услуги водоснабжения, а водоотведение по сравнению с прошлом годом даже стало дешевле. Для того чтобы сфера ЖКХ стала инвестиционно привлекательной, необходимы большие бюджетные вложения в ремонт и реконструкцию, которые помогут повысить эффективность отрасли. В сфере водоснабжения и водоотведения они уже идут.

Кстати

На ПМЭФ правительство Крыма подписало меморандум с крупной компанией о строительстве в Симферопольском районе завода по производству оборудования для КОС, позволяющего очищать сточные воды до нормативного показателя, чтобы сбрасывать их в водоемы.

— Это новый для Крыма проект, который будет реализован в рамках правительственной программы очистки всех сточных вод, попадающих в море, — рассказывал «РГ» коммерческий директор компании Дмитрий Бондаренко. — В Крыму необходимо провести реконструкцию около двух десятков очистных сооружений и коллекторов. Нам, проектировщикам и технологам, хотелось бы создать производство именно на полуострове, максимально приблизив его к объектам реконструкции.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
