Теплый пол на стене в комнате

Особенности системы теплого пола на стену, ее преимущества, недостатки, разновидности

Теплый пол используется для обогрева помещений на протяжении долгого времени. Современные проекты отделки и утепления жилых домов предлагают применять комбинированные варианты обогрева, фиксируя систему отопления не только на пол, но и на стены.

Такой обогрев можно использовать как в комплексе, так и по отдельности, все зависит от финансовых возможностей и предпочтений владельца дома.

Особенности «теплого пола» на стенах

Обогрев, установленный на стеновую поверхность, обладает такими особенностями:

  • Располагая такой вид отопления на стеновых поверхностях, учитывайте, что вешать картины, часы или другие элементы декора на теплые стены небезопасно, так как есть вероятность попадания гвоздя в кабель.
  • При использовании такой конструкции внешняя отделка стен прослужит недолго, иногда даже после первого отопительного сезона обои могут отстать.
  • При вертикальном обогреве комнаты не пыль не распространяется по комнате.
  • Инфракрасные лучи обогревают не воздух, а поверхность прилежащих предметов. После того как окружающие предметы нагрелись, избыток тепла уходит в окружающую среду, подогревая тем самым воздух помещения.
  • Монтаж теплого пола на стенах способствует равномерному распределению тепла.

Важно! Инфракрасную пленку монтируют даже на улице при утеплении беседок.

Виды системы «теплый пол» для стен

Теплый пол бывает разных видов, и каждую из подобных конструкций допускается использовать для укладки на стену. Данный способ обогрева можно разделить на две категории.

Водяной обогрев — в роли нагревательного элемента выступают трубы с циркулирующим теплоносителем (водой).

К преимуществам этой системы относится:

  • Экономия 25% расходов на обогрев.
  • Возможность подключится к центральной системе отопления.
  • Сложный монтаж и регулировка обогрева.
  • Риск затопления;
  • Плохая ремонтопригодность.

Электрический обогрев, который включает две разновидности полов:

  • Электрический кабельный: в катушках или в матах.
  • Инфракрасный: пленочный и стержневой.

Преимущества электрического пола относится:

  • Легкий монтаж под любое финишное покрытие.
  • Хорошие показатели теплоотдачи.
  • Возможность монтировать на любую поверхность.

Недостаток – высокая стоимость.

Важно! Электрические системы теплых стен покрывают защитным слоем с негорючими и теплопроводными качествами.

Преимущества и недостатки использования системы «теплый пол» на стенах

Такой способ обогрева характеризуется и плюсами, и минусами, поэтому перед тем, как устанавливать теплый пол на стены, нужно внимательно их изучить. Данный перечень преимуществ и недостатков оценивается и с профессиональной стороны, и по отзывам потребителей. Рассмотрим все по порядку.

Преимущества

  • Не нужно подбирать обогревающую систему под стиль помещения. Теплый пол монтируется под финишную отделку стен и совершенно не портит внешний вид.
  • Поскольку теплые стены имеют не слишком толстый слой закрывающей стяжки (в отличие от слоя на полу), теплоотдача происходит гораздо быстрее.
  • Движение воздуха минимальное, что не способствует поднятию пыли.
  • При укладке теплого водяного контура шаг расположения труб произвольный.
  • При укладке нагревательного элемента в стене, разделяющей две комнаты, обогреваются обе комнаты сразу.
  • Водяную систему используют и для обогрева помещения зимой, и для охлаждения его в летний период.

Недостатки

  • Некачественный обогрев помещения. Обусловливается это тем, что нагревательный элемент, находясь в стене, тратит много тепловой энергии на обогрев самой стены, которая отдает тепло в комнату лишь на 15–20 см от обогреваемой поверхности. Дальше теплый воздух поднимается к потолку, и комната остается недостаточно прогретой.
  • К стене не рекомендуется подставлять мебель, которая препятствует прохождению тепла. Постоянное воздействие тепла на технику и мебель ускоряет выход ее из строя.
  • Теплопотери, которые возникают при уходе тепла наружу из стеновой поверхности.
  • Большие электрозатраты при использовании электрических теплых контуров.

Критерии выбора теплого пола для стен

На что нужно обратить внимание, выбирая теплый пол на стену для установки:

  • Обстановка в комнате. Практически все виды теплых полов чувствительны к перегреву, поэтому их не рекомендовано монтировать в помещениях с большим количеством мебели или техники, закрывающей стены.
  • Высота стен. В зависимости от высоты стен выбирают тот вид обогревательного оборудования, который имеет наименьший вес. При высоких стенах устанавливать водяные трубы не рекомендуется, так как, кроме собственного веса, тяжесть добавляется еще и от бетонной стяжки, в которую устанавливается нагревательный элемент.
  • Скорость монтажа, под которым подразумевается не только само крепление контура, но и проектировка, отделка, время на высыхание стяжки. Например, на установку стержневого пола уходит всего два часа, а вот включать его можно только после полного высыхания стяжки, которое займет до месяца. Оптимальным вариантом, в плане быстрой эксплуатации после монтажа, станет инфракрасный пленочный теплый пол.
  • Чистовое покрытие стен. Выбирая обогрев для помещения, нужно учитывать, под какое покрытие он лучше подходит.
  • Экономичность. Экономия бывает разная, в одних случаях она происходит в процессе эксплуатации изделия, а в других — при первоначальных вложениях.

Важно! Расценивая какая из конструкций экономнее, целесообразнее рассчитывать затраты, которые возникают при ее эксплуатации, нежели стоимость оборудования.

Технология укладки

Технология укладки для каждого вида обогревательной системы своя, но есть общие требования, которые предъявляются к любой из них:

  • Проведение утепления стен вспененным полиэтиленом или другим утеплителем, с укладкой фольгированной основы. Это сократит расход тепловой энергии, не позволяя выходить ей наружу.
  • Создание двухслойного штукатурного слоя. Слои наносятся поэтапно. Второй – только после высыхания первого.
  • На финишный слой штукатурки рекомендуется нанести эластичную подобойную бумагу или сетку «Строби». Выполнение этого требования позволит предотвратить растрескивание последнего выравнивающего слоя.
  • При укладке водяного отопления цементно-известковый слой раствора над трубой должен составлять 20–30 мм.
  • Перед началом укладки необходимо заранее установить монтажные и распределительные коробки для электрических и слаботочных проводок. Сама же электропроводка протягивается после финишного оштукатуривания, в последнем слое штукатурки.

Установка монтажной коробки

  • При использовании водяного обогрева теплоноситель подается в трубы после полного высыхания штукатурных слоев.
  • Укладывая кабельный электрический обогрев, монтаж сетки можно выполнять при помощи дюбелей или монтажной ленты.
  • Электрическое оборудование можно включать после четырехнедельного отстаивания. Столько времени требуется на полное высыхание штукатурных слоев.
  • Для укладки пленочного обогревателя необходимо сделать каркас под финишную отделку.
  • Монтируя электрический контур, нужно позаботиться о пожаробезопасности, для этого выбираются соответствующие отделочные смеси.

Систему подогрева можно укладывать на любую поверхность. При монтаже нагревательного элемента на стену рекомендуется соблюдать некоторые требования, которые обеспечат длительную и безопасную эксплуатацию.

Применение теплого пола на стены

Электрические обогревательные маты

Оригинальным и нестандартным решением вопроса утепления квартиры или дома является применение теплого пола на стены жилья. Особенно это касается помещений в многоквартирных домах где в межсезонье, а особенно в зимний период когда настают сильные холода, когда в квартирах становится неуютно и сыро. Применив теплый пол в качестве дополнительного обогревателя, утеплив им стены, вы повысите комфорт проживания в любом помещении независимо от температуры за окном.

Выгодно ли это? Давайте рассмотрим теплый пол Nexans Millimat/150 , который выпускается тонкими матами с кабелем внутри и с тефлоновой температурной изоляцией. Потребляемая мощность одного мата, размеры которого составляют 20 х 50 см, равняется 150 Вт на 1 м² пола на 1 м².

Монтаж теплого электрического пола на стены лоджии

На одну стену в среднем пойдет 5 матов, то есть 10 м², суммарная мощность которых будет составлять 750 Вт. Дальше, каждый в состоянии посчитать и сделать вывод – это выгодно или нет. Конечно, будут еще затраты на монтаж теплого пола на стены, но они являются одноразовыми и их можно пережить.

Существует два варианта утепление стен с помощью теплого пола:

  • С применением пленки CALEO, которая, по мнению специалистов, является оптимальным вариантом в этом вопросе. Пленка CALEO монтируется под гипсокартон, создавая теплую воздушную подушку между стеной и гипсокартоном, что гарантирует обоим материалам долгий срок службы.
  • Второй вариант – использование в качестве утеплителя теплый пол UNIMAT, который заделывается в штукатурку. Также неплохой вариант так, как прогрев происходит всего штукатурного материала с наклеенного на него обоев.

Другие варианты использования теплого пола

Можно установить теплый пол на внутренние стены лоджии, превратив ее тем самым в дополнительную уютную комнату, в которой можно будет отдыхать в холодное время года. Кроме того, этот вариант расширит жилую площадь вашей квартиры, что, согласитесь, тоже важно.

Схема монтажа теплого пола на стену

Не исключено применение теплого пола в ванной что существенно снизит уровень влажности в комнате и ускорит время высыхания полотенец.

А как вам идея применение теплого пола в постельном шкафу? Такой вариант будет способствовать тому что вы всегда будете ложиться в теплую постель, что очень приятно.

Монтаж теплого пола на стены

В принципе монтаж теплого пола на стены не представляет особых трудностей, но если у вас в этом деле нет опыта, лучше всего доверить эту работу специалистам. Как они это делают можно узнать, просмотрев прилагаемый к статье ролик.

Что лучше — теплый пол, стена или потолок? Особенности электрического теплого пола

В разделе теплый пол отражены общие требования стандарта к отоплению при помощи теплого пола и наиболее распространенные его конструкции. В таблице температур указаны значения для стен и потолка, но мы не останавливались на этих параметрах подробно.

Распространено мнение что НК укладывают в только в пол, и при этом упускаются из вида два других способа отопления: при помощи стен и потолка, а ведь они, обычно, не заняты предметами интерьера. Свою роль сыграл тот факт, что украинский рынок формируется двумя путями: нормативным и обывательским, причем второй у нас доминирующий, т.к. знание нормативов отсутствует или игнорируется, как лишняя забота.

Идея использования стен и потолка в качестве греющих поверхностей не нова. Еще в 70-х года прошлого века для детских, школьных учреждений, санаториев, больниц и родильных домов к отоплению при помощи радиаторов приравнивались панели с замоноличенными стояками и нагревательными элементами. пользовать пол для обогрева удобно не во всех помещениях, тогда же были разработаны рекомендации по температуре стен, что нашло свое отражение в ДБН В.2.5-24-2012 (Электрическая кабельная система отопления ). Использование стен и потолка при кабельном обогреве получило название систем «прямого действия», сокращенно ЭКС ОПД.

В этой статье мы рассмотрим:

  • разницу в работе теплого пола, теплых стен и потолка;
  • разницу в работе электрического теплого пола и водяного;
  • рекомендации по выбору температуры пола с разной поверхностью;
  • рекомендации по выбору греющей поверхности (пол, потолок, стена).

1. Особенности применения электрического теплого пола

Известно, что не во всех помещениях одинаково комфортно. Тепловой дискомфорт можно испытать если существует асимметрия теплового излучения (холодные или теплые стены), сквозняк, разная температура воздуха по вертикали, холодный или теплый пол. Количество недовольных можно снизить, если учесть соблюдение важных параметров. Так называемый «баланс температуры» соблюдается, когда тепло вырабатываемое человеком равно его потерям в окружающую среду.

Читать еще:  Плитка для коридора на пол фото

Оказалось, что при разнице в температуре воздуха по вертикали, люди менее чувствительны к ней, если температура вверху ниже. А если температура вверху выше, то при разнице 2°С всего 2% опрошенных испытывают недовольство, а при разнице 6°С — уже 40%. Вывод – теплый пол предпочтительнее теплого потолка.

Слишком теплый пол может вызывать такой же дискомфорт, что и холодный. Для людей, которые носят дома обувь, комфорт зависит от температуры пола, а не от материала, который его покрывает.

Так, при температуре пола меньше 5°С и выше 40°С испытывают дискомфорт 50% находящихся в помещении. Если температура ниже 15°С или выше 32°С неудобно 20%. Минимальное число недовольных – 7% в диапазоне температур пола от 23°С до 25°С. Из этих данных следует, что если Вы ходите или сидите длительное время в помещении с обогреваемым полом, оптимальная температура поверхности не должна превышать 25°С. Очень важно не путать ее с температурой в зоне нагревательного кабеля, показания которой снимает датчик температуры терморегулятора теплого пола.

Окончательные рекомендации таковы: температура поверхности пола, который используется для отопления должна быть не выше 29°С, а для тех помещений, где может быть жарко – кухня, ванная комнате – до 26°С.

2. Режим теплопередачи при сидении на электрическом теплом полу отличается от водяного.

Даже если температура комфортна при первоначальном соприкосновении, длительный контакт кожи с полом, обогреваемым электричеством может вызвать дискомфорт. При неподвижном сидении или лежании, а также у людей с нарушением кровоснабжения в зонах контакта тела с полом может быть и ожог кожи. Такой абсурдный на первый взгляд вывод абсолютно логичен, если рассмотреть физику процесса.

В отличие от воды, нагревательный кабель излучает тепло не зависимо от температуры на поверхности пола, и при длительном (более 30 минут) нахождении на полу без движения, температура тела в зоне контакта значительно повышается (рис.1):

Рис. 1 – соотношение между температурой пола и температурой кожи
человека при сидении на полу с электрическим подогревом

  1. — время соприкосновения — 90 мин;
  2. — время соприкосновения — 60 мин;
  3. — время соприкосновения — 30 мин;
  4. — время соприкосновения — 10 мин;

Налицо парадокс: электрический теплый пол не совсем пригоден для того, чтобы на нем проводить много времени, но на нем легко получить желаемую температуру и посидеть 10…15 минут можно с большим комфортом. Водяной хорош для длительного нахождения, но получить какую-то конкретную температуру поверхности — проблематично.

3. Ощущения при касании рукой поверхности различных материалов

Тепловые ощущения которые возникают при касании голой рукой поверхности различных материалов существенно различны.
На рис. 2 показано соотношение ощущений от касания рукой разных материалов при разной температуре.

  1. — дерево;
  2. — пластмасса;
  3. — сталь;
  4. — алюминий.

При температуре поверхности любого материала 36°С тепловое ощущение при касании нейтральное.

При контакте ног с полом ситуация несколько отличается:

Из таблицы следует, что температура пола с любым покрытием, одинаково приемлемая для тех кто ходит или сидит, босой или обутый находится в узком диапазоне 25…28.

4. Что лучше — теплый пол, стена или потолок?

Асимметрия теплового излучения возникает, когда разница температур вызвана теплым потолком, холодной стеной, холодным потолком и теплой стеной. Положение тела, при котором разница температур направлена спереди или сзади не вызывает большого дискомфорта.

Удивительно, но экспериментальные данные показали, что максимальный дискомфорт при одинаковой разнице температур люди испытывают когда в комнате теплый потолок. За ним, в порядке улучшения самочувствия идут холодная стена, холодный потолок и теплая стена.

Дискомфорт у 10% людей вызывает:

  1. Теплая стена — при разнице температур более 30°С.
  2. Холодный потолок — при разнице температур более 20°С.
  3. Холодная стена — при разнице температур более 13°С.
  4. Теплый потолок — при разнице температур более 7°С.

Вывод:

Комфортные условия для находящихся в помещении людей можно с большой долей уверенности обеспечить обогревая пол или стены, чем обогревая потолок!

Теплый пол на стене в комнате

Система «теплый пол» хорошо известна россиянам и используется для отопления квартир и частных домов не одно десятилетие. А вот аналог — теплые стены — только-только набирают популярность. Давайте изучим европейский опыт и поймем, в каких ситуациях теплые стены незаменимы и выгодны, а когда лучше обойтись традиционными методами отопления.

Теплые стены — плюсы и минусы системы

Теплые стены для отопления жилья широко используются во многих европейских странах. Например, в Германии возводятся целые жилые комплексы, где помещения отапливаются только теплыми стенами без установки радиаторов. При этом отечественные специалисты не перестают утверждать, что система «теплая стена» хороша как дополнительный источник тепла. Но не единственный.

Преимущества теплых стен:

– Высокий КПД. Производители и продавцы этого оборудования заявляют о показателе в 85%. Против 60% от радиаторов центрального отопления.

– Большая площадь обогреваемой поверхности. За счет чего воздух в помещении нагревается быстрее, что позволяет хорошо сэкономить на потреблении ресурса.

– Уникальный тепловой эффект. Температура нагрева теплоносителя гораздо ниже, чем в традиционных батареях. И это тоже способствует экономии. Регулярные траты на оплату отопления жилья снижаются на 6-11% уже в ближайший месяц после установки системы.

– Комфортная атмосфера. Теплые стены относятся к так называемому лучистому отоплению. В отличие от конвекционной системы это отопление максимально приближено к природному теплу и положительно влияет на состояние человека и животного. Кроме того, при лучистом отоплении практически не наблюдается циркуляция пыли в воздухе, что облегчает дыхание и улучшает самочувствие жильцов.

– Отсутствие открытых нагревательных элементов. Что, конечно, исключает ожоги (особенно в доме с маленькими детьми) и не перегревает воздух. Оптимальный уровень влажности в отопительный сезон поддерживать гораздо проще.

– Среди преимуществ теплых стен первое место занимает комфорт. Человеку можно долго рассказывать о технических тонкостях, например, о выгодной разнице температур подающего и обратного контура, но в первую очередь он оценит именно этот показатель — комфортно ему или нет находиться в комнате с теплыми стенами. Приятные тактильные ощущения, когда ладонь дотрагивается не до холодной, а теплой стены, дополняются очевидным ощущением тепла во всей комнате, а не только вблизи радиатора или под ногами.

Недостатки теплых стен:

– Затраты на установку. Помимо покупки самого продукта придется оплатить монтажные и сопутствующие работы.

– Сложность установки и эксплуатации. Здесь дело не в самой системе, а в том, что располагается она внутри стены, что требует соответствующей внутренней и внешней отделки поверхности, включая черновую отделку, тепло- и гидроизоляцию, установку теплоотражающих панелей и т.д. Далее в процессе эксплуатации системы, даже самой надежной, могут возникнуть неполадки. Доступ к трубам или кабелям будет возможен после демонтажа нескольких слоев стены. А это ведет к дополнительным тратам и требует потом незапланированных расходов на повторный ремонт. Правда, избежать их можно используя для отделки стены, к примеру, не бетонную стяжку, а съемные фальш-панели.

– Требования к интерьеру. Помещение с теплыми стенами должно быть максимально освобождено от пристенной мебели и аксессуаров. Таких как ковры, большие панно, стенки, шкафы-купе. Иначе установка системы считается бесполезной. Тепло не пройдет сквозь дополнительную преграду и не прогреет комнату.

– Невозможность согласования. Водяные теплые стены, впрочем, как и полы, — вариант для частных домов. В квартире подключение таких систем к центральному водоснабжению и отоплению законодательно запрещено. Такую планировку не одобрит ни одна инстанция. Для квартиры подойдут электрические системы. Они довольно просты в установке, но затратны для больших помещений в потреблении электроэнергии. Выход — установить теплые стены в одной комнате: детской или ванной.

Сфера применения, варианты и общие правила монтажа

Теплые стены предназначены для следующих помещений:

  • Залы и гостиные
  • Аудитории, классы, конференц-залы (для нежилых зданий)
  • Детские комнаты (безопасны, поддаются регулировке, поддерживают оптимальный уровень влажности для ребенка)
  • Ванные комнаты (помогают бороться с грибком и плесенью)
  • Бассейны, бани, сауны

Теплые стены бывают водяные и электрические

В водяных теплых стенах циркулирует горячий теплоноситель, а именно вода. Горячая вода поступает в трубопровод от установленного котла отопления. Трубопровод подключают к коллектору, обязательно устанавливают циркуляционный насос и термостат. Насос будет отвечать за скорость движения теплоносителя, соответственно, и за скорость прогрева помещения, а термостат обеспечит поддержание оптимальной температуры системы. Монтаж такого комплекса оборудования обойдется дороже, зато избавит от проблем в эксплуатации.

Водяные стены собирают из медных, металлопластиковых, полипропиленовых труб или стальных нержавеющих малого диаметра. Укладывают всего двумя способами — вертикально или горизонтально. Метод «улитки», характерный для теплого пола, благодаря которому можно освоить отапливаемую площадь плотнее, при этом уложить трубопровод компактнее, исключен из-за образования воздушных пробок.


Как монтируют водяную систему? Стены зачищают и выравнивают, укладывают тепло- и гидроизоляцию, устанавливают теплоотражающие панели, монтируют трубопровод. Сверху кладут специальную поддерживающую сетку (решетку), на которую наносят штукатурку или гипсокартон.

Важен тип стены, которую планируется отапливать. Если это стена внешняя, утепление обязательно. Как и применение морозостойких материалов. Если внутренняя — можно обойтись без утепления и, тем самым, убить сразу двух зайцев. Если «теплые стены» монтируются на смежной конструкции, то тепло будет распространяться в обе стороны — на основную комнату придется примерно 70% тепла, на смежную 30%.

Прокладывая трубы в стене, необходимо соблюдать шаг. Хаотичный монтаж не способствует равномерному распределению тепла по всей площади помещения. Стандартный шаг такой:

  • На расстоянии от пола 1,2 метра трубы укладывают с шагом 10-15 см
  • На расстоянии от 1,2 м до 1,8 м — шаг 20-25 см
  • На расстоянии от 1.8м. — шаг 30-40 см

Понятно, что при установке теплых стен на объекте мастер учитывает особенности помещения, в том числе, высоту потолков.

Прежде чем закрыть трубопровод теплых стен, его тестируют на максимальном давлении в течение 1,5-2 часов. Если протечки не обнаружены, проводят дальнейшую отделку.

Электрические теплые стены представлены на рынке двумя видами — кабельные и пленочные.

Кабельные теплые полы изготавливают из одножильного или двужильного кабеля диаметром 2-10 мм. Подключают к электросети, для чего используют отдельную линию, чтобы не перегрузить основную. Монтаж электрической системы мало отличается от водяной: зачистка, выравнивание стены, утепление, установка крепежного каркаса, прокладка кабеля, отделка.

Кабель кладут горизонтально или вертикально, соблюдая расстояние в среднем 10 см от каждой линии. При этом они не должны пересекаться и находиться вдали от иного отопительного и электрооборудования на расстоянии меньше 10 см.

Читать еще:  Дизайн детской в сталинке

Пленочные теплые стены продаются в виде электрических матов. Представляют они собой тот же кабель, только тонкий, закрепленный на стекловолокне или сетке из текстиля. Маты скручены в рулоны, при покупке продавцы просто отрезают нужный «кусок», согласно размерам стены заказчика. Электрические маты просты в монтаже — они не требуют установки каркаса и какого-либо крепежного элемента. Крепятся на стену с помощью специального клея. Этот вариант — самый выгодный для малых помещений. Благодаря тонкому кабелю площадь комнаты значительно не уменьшается, т.е. установка теплых стен «не съедает» метры. Да и мощность, что у матов не самая большая по сравнению с обычными электрическими системами, незначительно повлияет на сумму коммунальных платежей.

К пленочным системам относятся и инфракрасные теплые стены. Их производят в виде тончайшей полимерной пленки, внутри которой запаяны обогревательные элементы в виде гибких проводков. Такая пленка универсальна — подходит для полов, стен и потолка. Подключается к сети, управляется терморегулятором, укладывается под любое декоративное покрытие. В некоторых случаях допустим настенный монтаж инфракрасной пленки.

Специалисты рекомендуют выбирать программируемые теплые стены с дополнительными функциями:

  • Регулировка температуры с точностью до градуса
  • Таймер
  • Отложенный старт
  • Включение и работа только ночью
  • Дистанционное управление
  • Охлаждение помещения летом

Воспользуйтесь нашим каталогом герметиков для системы отопления «теплые стены».

Монтаж теплого пола на стену

Поделиться
Ссылка
Поделиться на другие сайты

  • Укладка электрического теплого пола на стену является достаточно нестандартным решением. Оно себя оправдывает в случаях, когда стену необходимо утеплить, а по каким-либо причинам полноценное классическое утепление сделать не получается.

    Инструменты:

    • шпатель строительный;
    • молоток;
    • зубило;
    • перфоратор;
    • нож строительный;
    • валик малярный;
    • шпатель зубчатый.

    Материалы:

    • уничтожитель плесени Неомид – 0,5кг;
    • гипсокартонвлагостойкий – толщина 10мм, площадь 4мкв;
    • утеплитель самоклеящийся Пенофлекс – толщина 3мм, площадь 2,5х1,5м;
    • нагревательный мат Теплолюкс Мини МН 250-1,8, нагреваемая площадь 1,8 мкв;
    • скотч малярный;
    • скотч металлизированный;
    • Дюбель гвозди 5 х 50;
    • грунтовка акриловая ЕК G200 – 5 л;
    • клей плиточный EK 3000 – 25 кг.

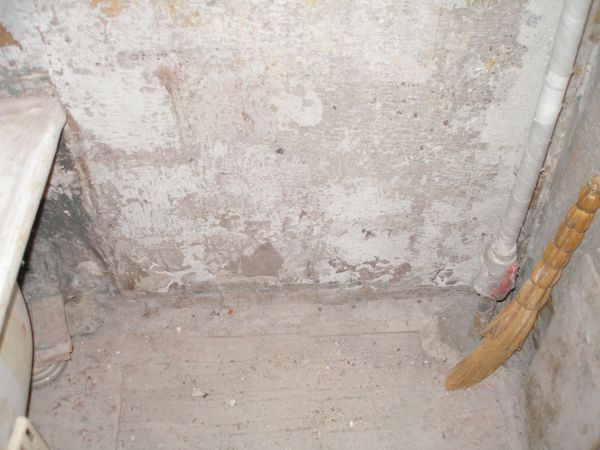

    Подготовка основания.

    На этапе предварительной подготовки основания осуществляются следующие работы:

    • удаление имеющихся покрытий до материала основной стены (бетон);
    • выравнивание углов примыкания стен под 90°;
    • профилактическая антигрибковая обработка составом Неомид.


    Монтаж основания теплого пола.

    Далее, с помощью строительного ножа осуществляется раскрой в необходимый размер листов гипсокартона. Крепление к стене производится дюбель гвоздями. Так как стены ванной комнаты выполнены из бетонных плит, то крепить листы можно впритык к соседним стенам. Роль компенсационного зазора в данном случае ничтожна и её с успехом играют неточности раскроя.

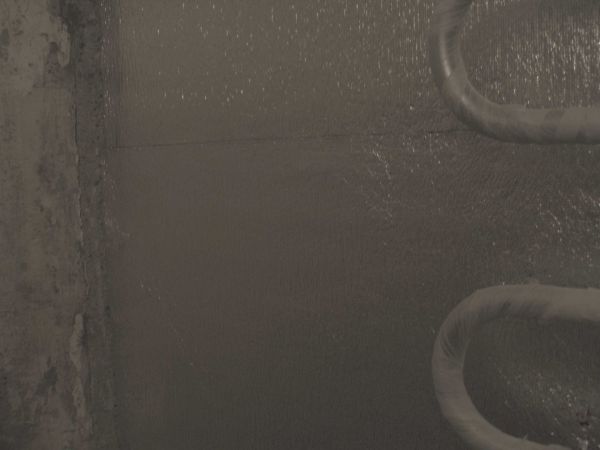

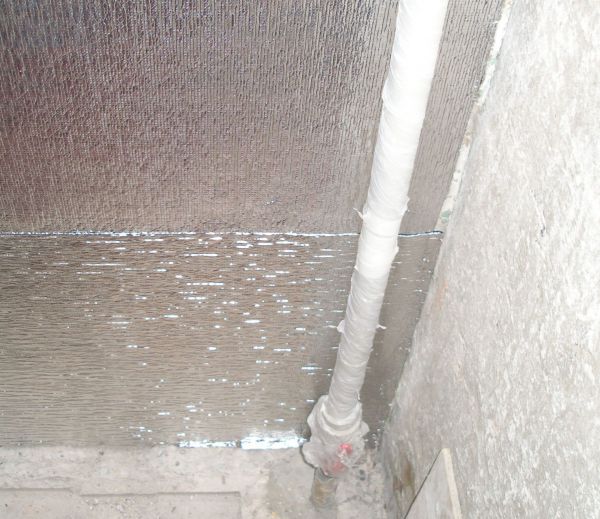

    В размер, ножницами осуществляется необходимый раскрой утеплителя. Преимущество самоклеящегося варианта в удобстве работы. Отделяется защитная пленка с клеевого слоя и осуществляется непродолжительный прижим к поверхности гипсокартона. Стыки утеплителя проклеиваются при помощи металлизированного скотча.


    Монтаж теплого пола.

    Выбранная марка теплого пола очень удобна в монтаже, так как представляет собой самоклеящуюся полимерную сетку с закрепленным на ней греющим кабелем.Сетка распределяется по поверхности стены, удаляется защита клеевой поверхности и приклеивается. Клеевой слой мата не рассчитан на крепление на вертикальных поверхностях, поэтому крайне желательно провести дополнительную фиксацию при помощи скотча. Согласно инструкции по монтажу подготавливаются выводы для подключения датчика и электропитания.

    Финишная отделка.

    В качестве конечной отделки выполняется укладка плитки. Технология в данном случае ничем не будет отличаться от обычного приклеивания керамической плитки к стене.


    Подключение.

    По окончании отделочных работ необходимо подключить греющий мат к датчику-регулятору и электропитанию.
    Обязательными в данном случае должны быть выполнены следующие требования:

    • подключение осуществляется через автомат УЗО;
    • подключение к защитному заземлению;
    • монтаж проводки и кабеля датчика должен проводится в кабель-канале;

    Датчик регулятор должен быть смонтирован за пределами ванной комнаты. При невозможности выноса монтаж датчика должен быть произведен во влагозащитном корпусе.

    Теплый пол на стену

    Электрический теплый пол на стену? Защита от сырости

    Система теплый пол дает возможность осуществить не только традиционный обогрев пола, но и стен, потолка или отдельного участка помещения. Несмотря на то что обычным местом установки теплого поля является пол, в последнее время владельцы квартир практикуют устройство системы обогрева на стену.

    Чем же может помочь монтаж электрического теплого пола на стену?

    1. Устранение повышенной влажности стен — защита от плесени и грибка.
    2. Поддержание комфортных условий. Тепло от стены распространяется на уровне тела, поэтому согревается человек быстрее.
    3. Инфракрасное излучение системы на основе греющей пленки, не пересушивает воздух и благоприятно влияет на самочувствии человека.

    Теплая стена может быть сделана на основе:

    Установка нагревательного кабеля/мата на стену под штукатурку

    Для монтажа теплого пола на стену под штукатурку понадобятся следующие материалы:

    • греющий кабель, или нагревательный мат;
    • терморегулятор, с помощью которого осуществляется управление обогревом;
    • комплектующие для монтажа (гофротрубка для внешнего датчика температуры и монтажная лента (при использовании нагревательного кабеля);

    Процесс монтажа системы теплый пол под штукатурку осуществляется в несколько этапов.

    • Продумайте расположение мебели — обогреваемая стена должна быть свободной от любых предметов.
    • Закрепите металлическую сетку на стенке с помощью дюбелей. Вместо сетки можно также использовать монтажную ленту.
    • Кабель укладывается «змейкой», шаг укладки рассчитывается в зависимости от необходимой мощности обогрева на 1 м2 и погонной мощности самого нагревательного кабеля.
    • При укладке нагревательного мата мощность уже фиксирована, а геометрию укладки задаем разрезая по сетке, не задевая сам кабель.
    • Установка терморегулятора. Монтируем терморегулятор в удобном для управления месте.
    • Монтаж термодатчика в стену. Датчик затягивается в гофротрубку, чтобы в случае поломки его легко можно было извлечь из стены и заменить новым.
    • Затираем нагревательный кабель/мат слоем черновой штукатурки. После высыхания первого слоя, наносите чистовой, а затем шаклевку и переходите к декоративной отделки стены.

    ВНИМАНИЕ! Нагревательный кабель нельзя штукатурить гипсовой штукатуркой.

  • Как себя ведет нагревательный кабель под гипсовой штукатуркой

    Установка инфракрасной нагревательной пленки на стену

    Установить инфракрасный теплый пол на стену гораздо проще. Обычно такой вариант используют на балконе, который отделывается вагонкой либо гипсокартонными плитами. В этом случае Вы должны учитывать важный нюанс – использовать фольгированную, токопроводящую, теплоизоляцию категорически запрещено.

    После укладки теплоотражающего слоя Вам нужно сделать каркас под крепление отделки и закрепить пленочное покрытие в подходящих местах. Далее подключите провода и заизолируйте оголенные контакты. Последнее, что останется выполнить – подключить термодатчик и терморегулятор. После проверки отопительной системы можете сразу же ее включить.

    Учитывайте важный нюанс – поверх пленочного покрытия нельзя наносить плиточный клей. Укладка инфракрасного теплого пола выполняется только «на сухую»!

    ПОМНИТЕ! Что после финишной отделки, вряд ли у Вас получится повесить телевизор или еще что-то на стену без повреждения нагревательного элемента.

    Теплый пол как вариант утепления стен

    В наше время многие предпочитают устанавливать у себя дома систему “теплый пол”.

    Существуют следующие варианты монтажа: монтирование системы в слой стяжки и укладка электрического пола сверху стяжки под плитку.

    Можно применить теплый пол на стену в ванной, что избавит вас от необходимости установки змеевика и принесет дополнительный комфорт. К примеру, это очень удобно, если вы живете в хрущевке и стена в каком-либо помещении граничит с улицей.

    Виды теплого пола

    Макет устройства электрического теплого пола.

    • водяной теплый пол. Такую систему подключают к отоплению, и ее работа осуществляется за счет специального циркулярного насоса. Водяной пол нельзя устанавливать в квартире и в частном доме, так как это не безопасно;
    • электрический теплый пол. Для работы этой системы требуется специальный электрический кабель, подключаемый к домашней сети электричества. Этот вариант, разумеется, дороже, чем водяной теплый пол, и во время его эксплуатации значительно увеличит ваши траты на оплату электричества. Но есть и несомненные плюсы: вы сможете регулировать мощность и отключать при необходимости всю систему. Можно даже установить специальные выключатели, запрограммированные на поддержку определенной температуры. Именно такая система подойдет для установки на стену ванной за счет своей гибкости;
    • пленочный теплый пол или инфракрасный. Такая система создает наиболее комфортные условия за счет равномерности прогревания помещений, она не перегревает помещение и оптимальна по влажности. Такую систему можно использовать под любое покрытие: будь то плитка, например для стен ванной комнаты, будь то ламинат, ковролин и другие материалы. Помимо этого, пленочный пол очень экономичен в эксплуатации, так как не требует высоких энергозатрат.

    О чем не стоит забывать?

    Схема электрического теплого пола.

    Когда вы укладываете электрический теплый пол как настенное отопление, сам процесс не очень отличается от того, как устраивается система кабеля на полу. Есть некоторые сложности: например, не очень просто прикрепить кабель на весу, для чего необходимо заранее запастись большим количеством дюбелей. Есть и другой вариант при решении этой сложности: на стену заранее крепится сетка из металла, и уже к ней привязывается кабель системы “теплый пол”.

    Следующая сложность, подстерегающая вас, – это штукатурка стен. Обычная штукатурка не подходит, так как она будет крошиться от воздействия на нее тепла, за чем неизбежно отвалится сама плитка. Поэтому не рискуйте и сразу используйте специальный клей для плитки и штукатурьте стену им, хотя это очень непросто, ведь клей не рассчитан для вертикальных поверхностей. Справившись с этой задачей, вы обезопасите себя от отваливания плитки.

    Возможно появление сетки на поверхности плитки вследствие перепада температур при включении и отключении системы “теплый пол”. Чтобы избежать этой неприятности, покупая плитку, заранее уточните, подойдет ли она под электрический кабель, или же старайтесь избегать резкого и частого переключения температуры.

    Итак, с чего начать?

    Схема укладки теплого пола.

    Есть 2 варианта: можно использовать утепляющий слой как с наружной стороны, так и с внутренней.

    Еще при проектировании системы “теплый пол” особое внимание вам следует обратить на расчет режима температуры наружной стены. От этого зависит, нужен ли утепляющий слой, если да, то где и какой толщины. Если вы используете такой слой с наружной стороны, то это сдвигает точку промерзания в толщу утеплителя. Благодаря этому можно использовать неморозостойкие материалы при конструировании ограждающих конструкций. Но есть и недостаток у такого решения: очень много тепловой энергии, помимо затрат на отопление помещений непосредственно, тратится на прогрев этих же ограждающих конструкций.

    Если же вы решили разместить утепляющий слой со стороны помещения, то есть с внутренней стороны, это сдвигает точку промерзания стены в направлении внутренней грани. В этом случае требуется использование морозоустойчивых материалов для стен и быстрая малоинерционная регулировка средних значений температур носителя. Если не соблюсти эти 2 правила, есть риск полного промерзания стены и появление на ней конденсата.

    Читать еще:  Размеры детских одеял по возрасту

    Как установить электрический теплый пол?

    Правила, о которых упоминалось выше, также требуют соблюдения и при отсутствии утепляющего слоя. Если вы решили не использовать утеплитель, неправильные расчеты или не отрегулированная подача теплового тока могут привести к большой потере тепла через наружную стену.

    Если же вы уже знакомы с системой “водяной теплый пол”, то и электрический теплый пол не вызовет у вас серьезных затруднений.

    Как избежать самые частые ошибки?

    Схема кабельного электрического теплого пола в разрезе.

    • штукатурить стену при подготовке желательно в 2 этапа. Первый этап – нанесение слоя штукатурки по каркасу из арматуры (проволоки), используемой для крепления труб. Когда этот первый слой стал прочным, к нему следует закрепить штукатурную сетку и нанести на нее второй штукатурный слой (финишный);
    • далее на финишный слой необходимо обязательно нанести слой сетки “Строби” (заменить можно на эластичную подобойную бумагу). Это нужно, чтобы предотвратить растрескивание выравнивающего слоя;
    • при выполнении работ с цементно-известковым раствором помните, что его толщина должна быть не более 20-30 мм над металлопластиковой трубой;
    • перед тем как вы начнете работы по системе “электрический теплый пол”, лучше заранее установите распределительные и монтажные коробки для проводки (слаботочной и электрической). Саму проводку следует выполнять уже после того, как окончательно оштукатурен верхний слой;
    • когда вы наносите штукатурные слои, трубы следует опрессовать полуторным рабочим давлением;
    • подача теплоносителя в трубы возможна, только когда полностью высохли слои штукатурки;
    • с целью избежания в будущем механических повреждений трубопроводов лучше сразу выполнить его исполнительную схему с привязкой осей труб.

    Как и где использовать теплый пол?

    Если говорить о системе “теплый пол” как о способе утепления стен, то можно использовать ее не только в ванных комнатах. Например, водяной теплый пол можно использовать в помещениях без свободной площади пола. Это могут быть не только санузлы, но и гараж, мастерская или бассейн. Если в помещении немного мебели и пристенного оборудования, то теплый пол можно использовать для спален, аудиторий, офисов, коридоров. Если же в помещении высокая влажность пола, использовать систему водяного пола не целесообразно из-за высоких энергозатрат. Это касается непосредственно ванных комнат, прачечных, бассейнов.

    Даже если у вас возникнут сложности, преодолев их, вы будете с гордостью и комфортом пользоваться результатами своей работы!

    Монтаж теплого пола на стены

    Источник фото – сайт ved55.ru

    Не каждому известно, но монтировать инфракрасную пленку можно не только на пол, но также и на потолок или даже стену. Монтировать на вертикальную поверхность можно закрепив нагревательную инфракрасную пленку под декоративное стеновое покрытие.

    Если крепление пленки будет происходить на потолок, то Вам понадобятся следующие материалы:

    1. обогревательная ИК-пленка;
    2. соединительные клипсы ( коммутационный комплекс);
    3. скотч на битумной основе;
    4. терморегулятор ( соответствующей мощности и с температурным датчиком);
    5. медные электропровода ( сечением 1,5 мм²);
    6. теплоизолятор ( утеплитель) для инфракрасного теплого пола.
    • пробковый материал, изолон, пенополистирол – универсальные утеплители, которые можно использовать в сочетании с любым покрытием;
    • любой универсальный утеплитель совместимый с системами « теплый пол», толщиной от 4 мм.

    Внимание! Запрещено использовать теплоизоляцию из материалов, содержащих металл.

    Задача утеплителя – предотвратить потери тепла. Его использование поспособствует сохранности и распределению тепла по помещению, и позволит сэкономить электричество, поддерживая температуру обогревательной системы ниже.

    По ситуации может потребоваться приобретение контакторов, которые используют при повышенных мощностях.

    Перечень строительных инструментов для работы: пассатижи, кусачки, отвертки, ножницы, молотки, тестер, монтажный нож и др.

    Очередность действий при монтаже инфракрасной пленки на стену

    Перед монтажом учтите следующие моменты:

    • устанавливать термопленку нужно в вертикальном положении ( не горизонтально);
    • электрические провода подключаются вверху пленки;
    • датчик температур устанавливается сверху пленки;
    • стена должна быть ровной и сухой.

    1. В первую очередь необходимо составьте план того, как будет размещена пленка на стене. Примете к расчету то, что пленку можно разрезать только по специальным линиям, которые повторяются каждые 25 см.

    Затем сделайте отступ от стены, примерно 1-4 см. Размещая полосы пленки, не делайте расстояние между ними больше 5-ти сантиметров, поскольку греется только тот участок стены, где непосредственно размещается сама пленка, и при больших расстояниях между полосами обогрев будет неравномерный. Внимание, ни в коем случае нельзя укладывать пленку внахлест! Возможно, лишь наложить края пленки, но без нагревателя.

    2. Рассчитайте мощность системы обогрева, количество необходимой аппаратуры для регулирования тепла. Обязательно проведите проверку состояния электросетей.

    Чтобы правильно выбрать сечение проводов, модель терморегулятора, а также возможную силовую нагрузку электропроводки, необходимо вычислить силу тока. Формула: I ( сила тока)=P ( мощность пленки)/U ( напряжение сети).

    Сечение электрических проводов, мм2

    Особенности монтажа пленочного теплого пола на стены или потолок

    Традиционные системы отопления используют принцип нагрева окружающего воздуха с помощью излучения тепловой энергии. В отличие от них, ИК полы нагревают поверхность любых твердых предметов, а избыток тепла передается воздушным массам в помещении. Именно это позволяет укладывать пленочный теплый пол на стену или потолок, без уменьшения производительности и тепло эффективности.

    Можно ли ИК теплый пол крепить на стену или потолок

    Да можно. В инструкции по эксплуатации ясно указывается, что допускается монтировать пленку на стену потолок, пол и другие ровные поверхности. Причем уникальный принцип работы, который используется, не снижает показатели независимо от расположения системы отопления.

    Инфракрасные лучи воздействуют не на воздух, иначе все тепло оставалось бы под потолком или уходило наверх, а на поверхность предметов. В результате создания электромагнитного поля быстро нагревается поверхность противоположных стен, установленной мебели, людей находящихся в помещении. Избыток тепла методом конвекции уходит в окружающий воздух и подогревает его.

    В результате инфракрасный теплый пол на потолке или стенах при условии грамотного монтажа обеспечивает равномерный прогрев помещения, вне зависимости от места расположения. Плёнку можно укладывать даже на открытом воздухе, утепляя беседки или справляясь с проблемой оледенения дорожек.

    Как крепить к стене плёночный тёплый пол

    Самостоятельная укладка инфракрасного тёплого пола на потолок или стены хотя и отличается от монтажа пленки на пол, но требует всего лишь минимальных технических навыков.

    Процесс монтажа осуществляется с учетом следующих рекомендаций:

      Полосы крепятся в вертикальном, а не горизонтальном положении.

    Провод подключается сверху пленки.

  • Основание должно быть предварительно выровненным и сухим.
  • Остальные работы проводятся следующим образом:

      Устанавливается теплоотражающее покрытие. Тепло отражатель предназначен для того, чтобы направить ИК лучи в строгом направлении внутрь комнаты и не допустить утечки тепла. С этой целью можно использовать любой теплоизоляционный материал, исключая тот, что имеет фольгированный слой.

    Рассчитывается будущая схема, по которой будет необходимо установить плёнку. Учитываются следующие показатели: от края стены делается отступ не менее 1-4 см. Ширина мата составляет 25 см. Категорически запрещается укладывать полосы внахлест.

    Укладываются полосы. Их крепят к стене с помощью дюбелей в специальные места, где отсутствуют токопроводящие элементы. Между рядами пленки оставляется зазор не более 5 см. Так как нагреваться будет только часть стены, где простелены маты, эта мера обеспечит равномерное распределение тепла в комнате и предотвратит появление холодных зон.

    Подключение электроснабжения. Все маты соединяются параллельно. В инструкции по эксплуатации приводится схема подключения, которой необходимо следовать неукоснительно. Все электропроводные участки закрываются битумной пленкой. Начинают монтаж с установки терморегулятора, потом раскидывают запитывающие провода на маты.

    Проверяют работоспособность системы на обогрев стены. Каждый отдельный мат должен равномерно прогреваться. При недостатке нагрева поджимают соединения или полностью заменяют участок пленки.

  • Сверху полы обязательно закрывают декоративным материалом. Для этой цели подойдут невоспламеняющиеся отделочные материалы на основе гипса. Можно использовать гипсокартон или любую штукатурку.
  • Как уложить инфракрасную термоплёнку на потолок

    Технология монтажа на потолке мало чем отличается от той, что требуется при укладке ИК полов на стенах. Единственным отличием является то, что финишный отделочный материал не доложен создавать весовой нагрузки на пленку. Поэтому для защитного декора используют любые конструкции, которые не оказывают непосредственной нагрузки на маты.

    Идеальным решением являются металлопрофильные системы. Оптимальным является использование гипсокартона, а также армированного пластика, потолков типа Армстронг. Также, как показывает практика, натяжные потолки совместимы с ИК теплым полом.

    Крепление пленки к потолку производят последовательно, начиная с фиксации с одного края и постепенно разматывая рулон и закрепляя его в месте отсутствия электропроводящих элементов.

    Чем можно покрыть ИК плёнку сверху

    Укладка на стене и потолке имеет одну общую сложность. Необходимо обеспечить пожаробезопасность системы и уменьшить возможные теплопотери. Поэтому крайне тщательно следует подходить к выбору отделочного материала.

    Лучше всего подойдут гипсовые строительные смеси и гипсокартоновые конструкции. Отопительные термопленки на полы и стены следует покрывать защитным слоем из негорючего и теплопроводного материала, с минимальным процентом потерь тепловой энергии.

    В зависимости от выбора отделочного покрытия, необходимо выбрать подходящую мощность пола. На стены и потолок следует устанавливать пленку с производительностью полностью компенсирующей потери тепловой энергии.

    Защита от перегрева поверхности обеспечивается установкой терморегулятора. Сверху слоя пленки рекомендуется проложить дополнительный слой теплоизоляции. Температурный контроль будет обеспечиваться автоматически с помощью установленных датчиков.

    Особенностью отслеживания необходимого температурного режима является установка контроллеров не в комнате, а непосредственно рядом с элементом нагрева.

    Что лучше, инфракрасное отопление пола, стен или потолка

    Плёночный инфракрасный энергосберегающий обогрев практически не отличается по эффективности из-за выбора места установки системы отопления на потолке, полу или стенах.

    Но при выборе месторасположения следует учитывать некоторые моменты:

      Эффективность обогрева дома. На этот показатель может повлиять расстояние между стенами и потолком и полом. Так для расстояния более чем 2,5 м. понадобится более мощная система отопления.

  • Потолочное или напольное инфракрасное отопление должно обеспечивать равномерный прогрев помещения, отсутствие холодных зон. Целесообразность выбора того или иного варианта обеспечивается техническими характеристиками и особенностями самого здания: площадью, возможными теплопотерями и т.д.
  • Пленочные инфракрасные полы независимо от их расположения, обеспечивают стабильный нагрев помещения. Но на выбор локализации источника обогрева в первую очередь влияет не только этот фактор, но и стоимость и простота монтажа системы отопления, а также ее эффективность. Некоторые коррективы могут внести технические особенности здания.

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
