Труба пластмассовая канализационная диаметры

Важные параметры пластиковых труб

Большинство изготовителей пластиковых труб гарантируют их долгую и безаварийную эксплуатацию, а металлические трубы служат в среднем около двадцати лет. Поэтому многие люди выбирают именно пластиковые изделия для разных систем трубопроводов.

При этом многие еще не знают, какие бывают типоразмеры пластиковых труб и все их остальные параметры.

Размеры пластиковых труб

Самые распространенными из всей этой категории труб считаются трубы, изготовленные из полиэтилена и поливинилхлорида.

Примеры пластиковых труб для систем канализации

ПВХ трубы отличаются следующими характеристиками:

  • типоразмеры – от 16 и до 630 мм;
  • классы давления PN 6, PN 10 и PN 16;
  • удельная теплоемкость – 1,0 Дж/г;
  • минимальный радиус изгиба при 20 градусах – 300;
  • монтаж труб проводится при температурах от -5 до + 90 градусов.

Полиэтиленовые трубы имеют следующие характеристики:

  • типоразмеры от 16 и до 450 мм;
  • классы давления — PN 6.3, PN 10 и PN 16;
  • работа с трубами проводится при температуре окружающей среды от -5 до + 35 градусов;
  • расчетный коэффициент запаса прочности – С= 1,25.

Диаметр пластиковых труб

Диаметр пластиковых труб

Многие интересуются, какого диаметра бывают пластиковые трубы. Пластиковые трубы маркируются по диаметру наружному и бывают таких диаметров: 16, 20,25, 32, 40, 50, 60, 70, 80, 90, 100 мм и так далее. В каждом случае применяются трубы определенного диаметра, к примеру:

  • трубы с диаметром 20 и 32 мм. Они применяются чаще всего в индивидуальном строительстве, так как их можно легко изогнуть, также они отличаются высокой пропускной способностью;
  • трубы с диаметром 70 и 80 мм. Такие изделия применяются при постройке больших жилых домов и при строительстве разных магазинов, офисов и тому подобное;
  • трубы с диаметром 200 мм. Они предназначены для строительства крупных объектов, которые рассчитаны на большое количество людей. К примеру, больницы, спортивные комплексы, гостиницы и так далее;
  • трубы с диаметром 300 мм. Их используют при строительстве очень крупных промышленных объектов.

Могут ли выдержать пластиковые трубы большую температуру?

Пластик, из которого изготовлена труба, получают методом полимеризации полипропилена, в котором участвуют металлические катализаторы. Такой материал при +140 градусах начнет размягчаться, а при температуре 175 градусов по Цельсию он уже расплавляется. Многие интересуются, какую температуру выдерживают пластиковые трубы? Производители дают гарантии нормальной эксплуатации трубы при температуре не больше +95 градусов. Не нужно забывать и о маркировке изделий. Трубы PN 20 считаются изделиями универсальными и допускают температуру теплоносителя в +60 градусов, а вот маркировка труб PN25 сможет выдержать и все 95 градусов, которые гарантирует производитель.

Существует некий запас прочности, которым «разрешено» поднятие температуры теплоносителя до +140 градусов, но это на небольшой период. Тут вода в пар не превратится из-за давления в трубопроводе. Конечно, трубопровод не расплавится, но срок его службы заметно сократится.

Рабочее давление пластиковых труб

Если говорить о том, какое давление выдерживают пластиковые трубы, то при температуре в + 95 градусов они выдерживают номинальное давление 6,6 атмосфер. При высокой температуре и небольшом давлении или же если все будет наоборот, трубы из пластика служат долго, а если эти показатели оба будут большими, то срок службы труб резко сокращается.

Нужно отметить, что испытание систем водоснабжения в новых домах или в старых зданиях после реконструкции может проводиться с давлением в 12 атмосфер. Но такое испытание кратковременное, к тому же используют холодный воздух или воду, и такой тест нанести трубам вреда не должен.

Как высчитываются пропускные способности трубы?

Эта метрическая характеристика позволяет узнать и рассчитать соотношение предельного объема жидкости, который проходит за единицу определенного количества времени через трубу. Есть некоторые таблицы в Интернете, помогающие вычислить этот параметр, хорошим примером служит таблица Ф.А. Шевелева. Но все же лучше, если пропускная способность пластиковых труб будет рассчитана специалистами в этом деле. Все дело в том, что при расчете с самого начала учитываются не только диаметр трубы и материал, из которого она изготовлена, но и уклон прокладки трубы, если водопровод будет не напорный, а также и давление, возникающее при подаче воды. При расчете этого параметра не берутся в расчет такие данные, как зарастание внутреннего пространства и коррозия трубы, ведь их у пластиковых труб просто нет.

Поэтому можно сказать уверенно, что со временем такая способность пластиковых труб не снижается, в отличие от стальных труб, у которых при эксплуатации со временем появляется коррозия и происходит зарастание разными органическими остатками.

Видео для дополнительной информации по теме «Пластиковые трубы»

Наружный диаметр канализационных труб ПВХ | Таблица

Пластиковые трубы уже многие годы считаются естественным выбором в случае замены старой или установки новой системы канализации. Современное производство постоянно совершенствует технологии изготовления пластмассовой строительной продукции.

В итоге, появился широкий спектр качественных материалов разнообразных форм и диаметров, который вызвал прогресс в устройстве надежных, долговечных канализационных трубопроводов.

Труба канализационная наружная | Диаметры

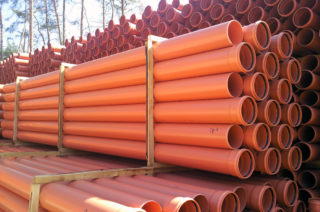

Трубы для внешнего стока отличаются оранжевым цветом. В зависимости от количества сточных вод производят диаметры 110, 125, 160, 200, 250, 300, 400 и 500 мм. Размер стенки начинается от 3 мм, длина меняется от 1,2 до 3 м. Для обустройства городских канализационных систем используют диаметр от 200 мм.

Рекомендуемые размеры для внешней канализации:

Место монтажаДиаметр (мм)
Наружный трубопровод110 – 160 (в зависимости от объема стоков)
Если подсоединена баня, сауна150 — 200
Если подсоединен бассейн200 — 300

Размеры внутренних ПВХ труб

Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Рекомендуемые размеры для внутренней канализации:

Сантехнический приборВнутренний диаметр (мм)
Унитаз110
Ванна, душевая кабинка, мойка40 — 50
Раковина, биде40 — 50
Стиральная и посудомоечная машинка25
Комбинированный слив50
Канализационная разводка50
Стояк110
Отводы65 — 75

Назначение ПВХ трубы и основные характеристики

Сфера применения данного материала зависит от его физических свойств. Не помешает узнать, что поливинилхлорид является одним из представителей группы термопластов, которые после термической обработки и даже при механических воздействиях сохраняют свою форму и целостность.

В процессе производства труб используется также этилен, стабилизированный хлор и присадки для улучшения свойств. Основным предназначением ПВХ труб является использование их в системе канализации. В зависимости от того, какая их толщина, определяется сфера использования и соответственно вид.

  1. внутренняя канализация:
  2. наружная;
  3. напорная система;
  4. самотечный слив.

Данная классификация относится к тем моделям, которые прошли соответствующую обработку. Лучшими техническими характеристиками обладает не пластифицированный поливинилхлорид PVC-U. Эксплуатационные свойства напрямую зависят от технических характеристик.

Что касается труб из ПВХ, то они характерны такими показателями:

  • высокий уровень механической прочности, более того трехслойная технология изготовления и наружное гофрирование позволяет устанавливать ее глубоко;
  • устойчивость к негативному влиянию агрессивной среды;
  • идеально гладкая стенка изнутри, что предотвращает задержку твердых элементов;
  • большое значение внутреннего давления, минимум 6 бар, а максимум 16;
  • самая высокая температура стоков, которая допускается, равна +65 градусов Цельсия, а минимальная -10 градусов. Есть модели, выдерживающие +90 градусов, но если это кратковременно бывает;
  • удельный вес 2 кг на погонный метр (показатель меняется в зависимости от толщины и диаметра);
  • предел прочности равен 50 Мпа, а срок службы около 50 лет.

Размеры труб для внутренних и наружных систем

Размеры ПВХ труб определяются несколькими параметрами: диаметр, толщина стенки и длина. Для каждого типа канализации есть свои рекомендуемые нормы.

Так как трубы из поливинилхлорида изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.

В таблице приведены стандартные размеры ПВХ труб для внутренней и внешней канализации:

  • Dн — внешний диаметр трубы,
  • d — внутренний диаметр,
  • Dy — усредненный показатель просвета,
  • b — толщина стенки.

По строительным нормам каждый элемент водопроводной системы имеет собственные требования к диаметру труб (согласно внутреннего диаметра):

  • 25 мм — стиральные машины, посудомойки,
  • 30-47 мм — раковина в ванной, биде,
  • 38-50 мм — кухонная кабинка, ванна или душ,
  • 50 мм — разводка канализационной системы внутри здания,
  • 70-86 мм — различные отводы от центрального стояка,
  • 100-118 мм — унитаз, центральный стояк,
  • 150-190 мм — участок от центрального стояка до городских канализационной системы,
  • 200 мм — отвод стоков от бань (саун),
  • 240-300 мм — отвод стоков из бассейнов,
  • 300-1100 мм — городские канализационные магистрали.

Преимущества ПВХ материала

Важно понимать, что ПВХ, водопроводные, для проводки и канализационные, обладают массой значимых конкурентных преимуществ, основными из которых считаются:

  • Внушительный срок службы, продолжительность которого обычно составляет не менее полувека;
  • Отсутствие необходимости обслуживать объект, смонтированный из ПВХ;
  • Минимальная масса значительно облегчает не только хранение и транспортировку, но и монтажные работы;
  • Низкая, в сравнении с аналогами, изготовленными из другого сырья, стоимость;
  • Невозможность засорения конструкции, обусловленная гладкой внутренней структурой детали;
  • Простота и возможность быстрого выполнения монтажных работ.

Технические особенности рассматриваемых товаров таковы, что для их сборки не требуется применение сложного инструментария и дорогостоящей рабочей силы: все действия, выполнение которых предполагает ситуация (в некоторых случаях – даже рытье траншей для наружной канализации), могут быть выполнены собственноручно, соединение труб посредством раструба не является сложным процессом и особых навыков не требует.

Читать еще:  Умная система отопления частного дома

Как установить пластиковую канализационную трубу диаметром 250 мм

Рыжая канализационная труба диаметром 250 мм – наиболее часто применяемое изделие при монтаже наружных систем канализации. Поскольку уличная магистраль подвергается статическим и динамическим нагрузкам, к выбору и монтажу ее составляющих предъявляются особые требования. Технические характеристики изделий зависят от длины и требований к эксплуатации.

  1. Сфера применения пластиковых канализационных труб диаметром 250 мм
  2. Технические характеристики
  3. Особенности монтажа
  4. Стоимость пластиковых труб диаметром 250 мм

Сфера применения пластиковых канализационных труб диаметром 250 мм

Трубы диаметром 250 мм, как правило, используют во внешней системе водоотведения

В маркировке труб указывают наружный размер, поэтому высчитывать внутренний диаметр приходится самостоятельно, отнимая от имеющегося показателя толщину стенки. Для внешних сетей отведения стоков диаметр не регламентируется, однако существуют рекомендации, по которым размер трубы на выходе не должен быть меньше наружной магистрали.

Для загородных участков выбирают трубы от 110 до 250 мм. В системах с более существенной нагрузкой можно увеличивать диаметр до 400 мм. Толщина стенки варьируется в зависимости от длины выпускаемых отрезков.

Область применения изделий диаметром 250 мм:

  • Канализационные трубы и фасонные элементы часто применяют для внутренней разводки в системах отвода стоков.
  • Слив талых вод и бытовых отходов из жилых и промышленных объектов.

При выборе труб для производственных объектов стоит обращать внимание на уровень кислотности в системе – рН должен быть от 2 до 12.

Технические характеристики

Технические характеристики труб ПВХ

Канализационные трубы из поливинилхлорида производятся из высококачественного сырья. Они предназначены для транспортировки стоков в системе наружной канализации с температурой до 60 градусов. В течение непродолжительного времени (до 2 минут) допускается подача воды до 100 градусов.

Технические характеристики труб из поливинилхлорида размером 250 мм имеют следующие характеристики:

  • Плотность материала – 1410 кг/м3.
  • Теплоемкость – 1,0 Дж/г.
  • Модуль упругости при деформации 1 мм/мин – 3000 МПа.
  • Теплопроводность при температуре 23 градуса – 0,15 Вт/м.
  • Максимальный радиус изгиба трубы – 300 мм при температуре 20 градусов.
  • Установка в температурном режиме от -5 до +90 градусов.

К достоинствам ПВХ труб для наружной канализации относится высокая прочность, низкий вес, сопротивляемость внутреннему износу и зарастанию стенок, устойчивость к коррозии. Поскольку пластиковые изделия более выносливы при эксплуатации во влажной среде, их монтаж в системе канализации оказывается более выгодным, чем установка металлических элементов.

Длительность службы пластиковых труб диаметром 250 мм составляет 30-40 лет, хотя производители дают гарантию на 10 лет службы. Продолжительный период эксплуатации наблюдается при соблюдении норм, не допускающих неестественно интенсивных нагрузок.

При расчете систем, основанных на циркуляции жидкости, появляется необходимость определения пропускной способности труб. Эта величина характеризует объем жидкости, которая транспортируется по трубам за определенный период времени. Этот показатель напрямую связан с материалом, из которого выполнена канализация. Изделия из пластика имеют одинаковую пропускную способность на протяжении всего периода эксплуатации. Пластик не подвержен коррозии, поэтому внутренняя поверхность остается гладкой до момента демонтажа поврежденных участков.

При расчете пропускной способности трубопровода важное значение имеет длина участка от внутренней канализации до места врезки в центральную магистраль или септик. Чем большее расстояние проходит жидкость, тем меньшее давление создается в трубах, а значит, и скорость потока снижается. Для труб диаметром 250 мм, уложенных с уклоном 0,008 и скорости движения стоков 1,09 м/с расход воды поставляет 33,6 л/с.

Особенности монтажа

Траншея для канализационного трубопровода

Трубы с диаметром 250 мм часто применяются для внешней канализации, поэтому при их установке необходимо учитывать особенности устройства наружных сетей. Этапы работ:

  • Создание схемы сети. В составленной документации указывают особенности определенного участка. В плане отмечают расположение труб. Схема должна сохраниться даже через 10 лет после эксплуатации.
  • Разметка котлована. Ее выполняют с применением бечевки и колышков. Лучше использовать именно этот способ, поскольку отметки на земле легко стираются. Если допустить ошибки в разметке, могут появиться неисправности системы во время эксплуатации.
  • После разметки земли начинают рытье котлована.
  • Нижний слой ямы засыпают галькой, что позволяет предотвратить продавливание почвы защитить трубы от грунтовых вод. Кроме того, такая мера улучшает теплоизоляцию канализации.

Поскольку пластиковые трубы легко промерзают, их оборачивают металлизированным материалом на полиэтиленовой основе. Им также покрывают все дно котлована для септика. Металлическая поверхность должна быть направлена вверх.

Сборка внешней канализации с использованием труб диаметром 250 мм заключается в погружении всех элементов системы в котлован и подходящие к нему траншеи. Впоследствии отдельные участки сети соединяют друг с другом, а стыки герметизируют лентой или специальной жидкостью.

Для теплоизоляции трубы ее обматывают стекловатой или полиэстером. Такая мера предотвращает замерзание стоков в зимнее время. Закапывают магистраль после тестирования системы. Проверять систему на работоспособность можно только после полного высыхания герметика, на что может уйти от нескольких часов до нескольких суток.

Канализационные трубы ПВХ могут соединяться двумя способами:

  • Клеевым (холодная сварка). На фитинги наносится состав, способный соединить элементы на молекулярном уровне.
  • Раструбным. Стыковка участков производится заглублением прямых изделий в раструбы, предварительно обработанные герметиком.

Залог беспроводного функционирования наружной канализации – строгое соответствие технологии монтажа. При возведении магистрали необходимо соблюдать определенные правила. На дно траншей засыпают щебеночно-песчаную подушку. Она защищает трубопровод от разрушений при сезонных подвижках грунта. Магистраль необходимо укладывать под уклоном 2-15%. Если необходимо изменить направление, используют отводы на 15-30 градусов. Каждые 15 м канализации стоит устанавливать ревизии. При обратной засыпке канавы грунт утрамбовывают только с боков. Почва под магистралью не требует утрамбовки.

Стоимость пластиковых труб диаметром 250 мм

Все трубы с большим диаметром продаются отрезками по несколько метров. Цены на пластиковые канализационные трубы диаметром 250 мм зависят от метража, толщины стенки, плотности и особенностей обработки материала.

Безнапорные пластиковые трубы диаметром 250 мм стоят 550 р. за погонный метр, напорные – 650 р. Их основное отличие заключается в толщине стенки. Этот показатель сильно увеличивает себестоимость производства. Гофрированная труба, ввиду ее большей прочности, стоит от 700 до 750 р. за 1 м.

При соблюдении правил укладки канализационной магистрали и условий ее эксплуатации срок службы системы будет сопоставим со временем существования самого дома. К регулярным работам относится проверка ревизионных люков и периодическая прочистка труб.

Труба канализационная пластиковая НПВХ серая безнапорная

Наименование — Труба канализационная пластиковая НПВХ безнапорная серая для внутренней канализации
Применение — серые безнапорные канализационные пластиковые НПВХ трубы используются для устройства внутренних систем канализации жилых и производственных зданий. Они предназначены для сбора и отвода загрязненных сточных и дождевых вод в наружную канализационную сеть
Страна — производитель — Россия
Регламентирующий документ — ТУ 6-19-307-86
Материал — непластифицированный поливинилхлорид ( НПВХ )
Цвет — серый ( оттенки не регламентируются )
Рабочая среда — сточные воды
Давление — без давления ( безнапорная )
Максимальная температура рабочей среды = + 60°C
Присоединение — раструбное
Толщина стенки трубы, Е = 3.2 мм
Комплект поставки — в комплекте с уплотнительным резиновым кольцом
Сертификат соответствия / паспорт ( по запросу )
Цена / прайс ( по запросу )


Технические характеристики и размеры

Наименование

Диаметр
наружный
D n
(мм)

Диаметр
D вн.
(мм)

Длина
трубы
(мм)

Труба канализационная пластиковая НПВХ
50 мм L = 1.5 м безнапорная серая

43.6

Труба канализационная пластиковая НПВХ
110 мм L = 1.5 м безнапорная серая

103.6

Поливинилхлорид ( ПВХ ) – высокомолекулярное соединение ( полимер ). В чистом виде он представляет собой порошкообразную массу. В зависимости от дальнейшего применения ПВХ производят с различной молекулярной массой (соответствующие показатели собственной вязкости и средневесовой степени полимеризации). Способ переработки определяет термопластичность эластомера ( гибкость, возвратная деформация материала ). Применение пластификаторов при переработке ПВХ делает полимер высокоэластичным при комнатной температуре. Переработка ПВХ без добавления пластификаторов, позволяет получать достаточно жёсткий полимер – непластифицированный поливинилхлорид ( НПВХ ). Данный полимер ( НПВХ ) используется для производства труб различного назначения ( внутренняя и наружная канализация, напорное водоснабжение ) и соответствующих фасонных изделий к ним ( патрубки, муфты, отводы, тройники, переходы, крестовины, ревизии, заглушки и т. д. ).


Сопутствующие товары

Возврат в on-line каталог >>

Получить консультацию, узнать цены или оформить заявку, чтобы купить
этот товар Вы сможете, прислав запрос по электронной почте на адрес:
proton.lm@mail.ru или позвонив по телефону в Москве: + 7 ( 495 ) 641 16 85

Диаметр и другие характеристики пластиковых труб для канализации

Споры о вреде поливинилхлорида не утихнут до тех пор, пока не появится новый материал искусственного происхождения с аналогичными характеристиками. Но пока пластиковые трубы для канализации исправно выполняют свою работу. Вопросы о замене старых элементов системы водоотвода рано или поздно коснутся всех. Разбираться с диаметром канализационных труб ПВХ тоже придется, так почему бы не узнать про размеры заранее?

Почему пластмассовый трубопровод – это надежно?

Использование ПВХ-труб в качестве канализационных оправдано их характеристиками: прочные и легкие изделия не требуют специального инструмента и сложных манипуляций при сборке в единую систему. Долгий срок службы, высокая пропускная способность, простота в обслуживании, устойчивость к агрессивным составам и непростым условиям окружающей среды делают производство пластиковых канализационных труб востребованным и рентабельным.

Читать еще:  Люстра в зал модерн

Три десятка заводов на территории страны справляются с имеющимся спросом. Производители из Ульяновской, Челябинской, Московской, Нижегородской, Свердловской и других областей предлагают сантехническую ПВХ-продукцию как большого, так и малого диаметра для монтажа наружной и внутренней канализации.

Когда размеры имеют значение: что нужно знать о габаритах

Для создания наружной и внутренней канализационной системы потребуются трубы разного диаметра. В категорию наружных входят все точки слива воды в квартире:

  • раковина;
  • унитаз;
  • мойка на кухне;
  • стиральная машина;
  • ванна (душевая кабина);
  • посудомоечная машина.

В квартире для отвода воды с самотечным принципом стока приобретают трубы сечением 50 мм. Они справляются с задачей в каждой точке ответвления трубопровода, только сток от унитаза потребует большого размера сантехнических труб – 11,0 см. Вот таблица с рекомендуемыми сечениями.

Точка водоотводаРекомендуемый диаметр ПВХ-изделий (мм)
Ванна, раковина, душевая кабина40 – 50
Унитаз100 – 110
Центральный стояк100
Отводы от центрального стояка65 – 75

Другой разновидностью канализационной системы является напорная канализация. В этом случае сточные воды перемещаются по трубопроводу под давлением, создаваемым насосной установкой. Напорные канализационные трубы не отличаются от обычных. Сортамент, правда, несколько больше – 13 позиций от 0,63 до 31,5 см. Но зачастую их приобретают стандартного диаметра.

Изделия большого размера (150-160 мм) применяют при обустройстве наружного отвода воды. Строгих регламентов по диаметру таких труб нет. Главное, что они не должны быть меньше, чем во внутренней канализационной системе, а еще иметь большую толщину стенок.

Для внешней канализации частных домов выбирают размеры ПВХ-труб 150 или 250 мм. Если предполагается внушительная нагрузка на систему (много проживающих, несколько санузлов), приобретают элементы большого диаметра – до 40,0 см.

Профессиональные строители сами произведут все нужные вычисления, для самостоятельного расчета проходных сечений существует таблица с исходными данными и рекомендуемым размером.

Два размера ПВХ-труб

Учитывая толщину стенок, производители указывают для своих изделий два диаметра: внутренний и внешний. Первый играет главенствующую роль при расчетах, ведь именно от него зависит пропускная способность. В то же время труба, имеющая большой внутренний показатель, может отличаться тонкими стенками. Это качество делает ее непригодной для укладки внешнего водоотведения.

Для сравнения обоих показателей стоит взглянуть на таблицу, габариты внутри и снаружи действительно отличаются. Все показатели приведены в мм.

Наружный DВнутренний DТолщина стенки
1613,61,2
2017,21,4
2522,01,5
3228,81,6
4036,41,8
5048,02,0
6360,72,3

Особенности использования продукции диаметром 150 мм

Сечение 15 см – небольшой показатель. Внутри дома к таким канализационным трубам подсоединяют посудомоечную или стиральную машину, что оправдано, ведь изделие рассчитано на пропуск горячей воды.

Но использование элементов трубопровода 150 мм возможно и для наружной канализации. Они прокладываются на отрезке от дома к основной системе или ведут напрямую в септик. Для реализации последнего сценария емкость для сбора, как правило, имеет объем до 1500 л. Такой септик устанавливают в домах с небольшим водопотреблением – канализация 150 мм не рассчитана на значительные нагрузки.

Подобное ограничение не делает сантехническую продукцию из ПВХ менее популярной. Гигиеничность, хорошая пропускная способность, доступность и простота монтажа труб диаметром 150 мм делают их лидером среди изделий аналогичного размера из других материалов.

Таким образом, при прокладке канализации из ПВХ важно учитывать внутренний диаметр и толщину стенок составляющих элементов. Если на внутридомовой водоотвод не оказывается значительного воздействия извне, то канализационный трубопровод под землей страдает от давления грунта и перепадов температур. Отличить нужное изделие можно и по цветам: в доме канализационные ПВХ-трубы имеют серый колер, а для внешних систем используют изделия оранжевого или кирпично-красного оттенка.

Труба канализационная черная Ø 108(ДУ100) х 250 мм

Срок службы трубопроводов из полиэтилена низкого давления (ПНД) составляет не менее 25 лет. При транспортировке агрессивных жидкостей срок службы трубопроводов определяется с учетом коэффициентов условий эксплуатации в соответствии с SN 550-82. Канализационные трубы предназначены для внутренних канализационных систем зданий с максимальной температурой сточных вод до 60 ° C и кратковременной (до 1 минуты) 95 ° C.

Канализационные трубы черного цвета согласно ТУ 4926-036-00284581-99, разработанные Научно-исследовательским институтом сантехники (НИИ сантехники) на основе ГОСТ 22689.3-89

Наружные диаметры труб составляют 48,6 мм и 108 мм без учета предельных отклонений. Цвет труб черный, что соответствует спецификациям. Трубы изготавливаются на участках любой длины от 0,2 м до 6 м. Труба Du50 может быть представлена ​​в виде трубы длиной до 150 м, диаметр бухты — 2,2 м.

Для удобства монтажа конец каждой трубы поставляется надувной. По желанию заказчика трубы могут поставляться без колокола.

У нас есть комплект арматуры (соединительные детали) для пластиковой канализации DN50 и DN100:

1. Муфта соединительная 50 для соединения двух сегментов трубы без патрубков .

2. Отвод 50×135 косой угол

3. Отвод 50х90 прямой угол

4. Компенсирующая труба 50 для компенсации изменения длины канализационной системы с ее линейным изменением из-за падения температуры.

5. Приборная ветка 50 для подключения к канализационной системе санитарного продукта (унитаз, ванна и т. д.)

6. Сварной патрубок 50 в настоящее время производство прекращено; возобновление производства возможно только для специальных заказов .

7. Ревизия 50 представляет собой корпус и навинчивающуюся пластиковую крышку; служит для контроля состояния канализационной системы

8. Тройник 50x50x135 косой

9. Тройник 50x50x90 под прямым углом

11. Муфта 100 для соединения двух труб без раструбов

12. Отвод 100×135 косой угол

13. Отвод 100×90 прямой кран

14. Компенсирующая труба 100 , чтобы компенсировать изменение длины канализационной системы с ее линейным изменением из-за падения температуры .

15. Приборная ветка 100 для подключения к канализационной системе санитарного продукта (унитаз, ванна и т. д.)

16. Сварной патрубок 100 в настоящее время прекращен; возобновление производства возможно только для специальных заказов .

17. Ревизия 100 представляет собой корпус и навинчивающуюся пластиковую крышку; служит для контроля состояния канализационной системы .

18. Futovka ( Футовка ) 100 длина трубы 100 мм и разъем .

19. Тройник 100x100x90 под прямым углом

20. Заглушка диаметром 100

21. Перемычка 100x100x50 имеет в одной плоскости вход DN100 и три выхода: два DN100 и один DN50

22. Переход 100×50 переход от DN100 до DN50

23. Тройник 50x100x90 с прямым углом

24. Переходная шайба в чугунную канализацию вставляется в гнездо чугунной трубы, а пластиковая труба DN50 вставляется в шайбу.

25. Уплотнительное кольцо для труб диаметром 32 и 40 (KUP 50x40x32) вставляется в гнездо пластмассовой трубы DN50 и в него вставляется пластиковая труба диаметром 32 или 40.

Трубы канализационные ПВХ (НПВХ) в Москве

ПВХ трубы для канализации используют при строительстве технических трубопроводов, ливневых стоков, дренажных систем и гидромелиоративных сооружений, таких как шлюзы-регуляторы, дренажные сооружения, водомеры.

Свойства и виды

Трубы канализационные ПВХ служат основой систем внутренней канализации. Они долговечны, отличаются небольшим весом. Поливинилхлорид устойчив к щелочам, кислотам и растворителям, не поддерживает горение на воздухе.

Готовые трубы для канализации пластиковые имеют следующие преимущества:

  • стойкость к механическим нагрузкам;
  • быстрая и простая сборка;
  • большой выбор конфигураций.

В ассортименте — трубы ПВХ для канализации, размеры и цены которых соответствуют различным финансовым возможностям пользователя, а также назначению: есть варианты для внутренней и для наружной канализации.

Мы собрали в каталоге канализационные трубы ПВХ и НПВХ — изделия из традиционного и непластифицированного поливинилхлорида. Преимущество традиционного материала в том, что канализационные трубы ПВХ купить можно по более низкой стоимости. НПВХ же обладает лучшими эксплуатационными качествами.

Гладкая поверхность внутренних стенок не задерживает мусор, на стенках не образуются отложения. Рабочая температура составляет от –10 до +90 °C.

В нашем каталоге представлен широкий ассортимент канализационных труб ПВХ, размеры которых упрощают стыковку с канализационными системами, которые различаются по толщине и диаметру.

Мы предлагаем качественные пластиковые трубы для канализации. Ознакомьтесь с полным списком актуальных моделей и выберите подходящие изделия на сайте.

Пластиковые трубы для канализации — виды и размеры

В последнее десятилетие пластиковые трубы для канализации стали использовать повсеместно. Причина такой их популярности заключается в наличии преимуществ этих изделий при незначительном количестве недостатков.

Достоинства пластиковых канализационных труб

Среди преимуществ пластиковой продукции следует отметить:

  • незначительный вес – по этой причине создать канализационную систему с использованием таких труб просто, поскольку при необходимости они легко передвигаются, транспортируются на дальние расстояния. Даже трубу длиной 2 метра может смонтировать один человек, с чугунным изделием он явно не справится;
  • простота установки – пластик без проблем режется и легко соединяется;
  • долговечность – пластиковые изделия для канализации отличаются устойчивостью к агрессивным средам, коррозии, высокой степени влажности, поэтому они способны прослужить длительное время. Производители данной продукции обычно дают на нее 50-летнюю гарантию. Как показала практика, срок службы канализационных пластиковых труб гораздо дольше;
  • устойчивость к засорам – дело в том, что их внутренняя поверхность почти не имеет шероховатостей, поэтому грязь на ней откладывается медленно. В результате засоры образуются редко. После завершения монтажа прочистка потребуется не скоро;
  • невосприимчивость к температурным изменениям – в продаже имеются пластмассовые трубы для канализации наружного типа, которые хорошо выдерживают морозную погоду.
Читать еще:  Схема канализации одноэтажного дома

Недостатки канализационных труб из пластика:

  • шумное функционирование – канализационная система из пластиковых изделий в процессе эксплуатации шумит. Особенно явно этот отрицательный момент проявляется в многоквартирных домах, где к одному стояку подсоединены отводы стоков из нескольких квартир;
  • непереносимость высоких температур – рабочий температурный режим этих изделий составляет от 40 до 90 градусов. В случае, когда температура стоков превышает эти параметры, большинство видов пластиковых труб размягчаются. Данный недостаток не считается существенным, поскольку температура сточных вод не является настолько высокой.

Виды пластика для канализационных труб

Полиэтилен обладает следующими особенностями:

  • устойчивостью к активным химическим веществам;
  • невосприимчивостью к низким температурам (в случае их снижения полиэтилен не теряет свои физические свойства, при этом наличие ледяной пробки всего лишь растянет изделие, а после того, как лед растает, труба принимает исходный размер);
  • наличием скользкой поверхности – к ней ничего не прилипает;
  • этот материал размягчается при низких температурах (при +80 градусах становятся мягкими даже самые прочные изделия);
  • рабочим давлением, равным 2,5 — 16 атмосфер.

Поливинилхлорид считается самым популярным пластиком, используемым для обустройства систем канализации, поскольку ПВХ характеризуется:

  • устойчивостью к щелочным средам, большинству кислот и минеральным маслам;
  • в зависимости от марки продукции плотностью от 1,35 до 1,43 г/см³;
  • трудногорючестью (начинает разлагаться поливинилхлорид при температуре от 120 градусов, выделяя при этом хлористый водород);
  • плохой проводимостью электричества;
  • жесткостью и упругостью, но удар способен повредить ПВХ;
  • деформацией при температуре более +70 градусов;
  • рабочим давлением 6 – 46 атмосфер.

Полипропилен обычно применяется для создания водопроводной напорной системы.

Но в продаже также имеются канализационные трубы из этого материала, который отличается:

  • малым весом – он легче остальных видов пластиков;
  • плотностью, равной 0, 91 г/см³;
  • устойчивостью к истиранию (трубы из полипропилена способны выдержать стоки с абразивными фракциями);
  • температурой размягчения, которая составляет 140 градусов выше нуля, плавления – 180 градусов;
  • восприимчивостью к длительному воздействию сильно концентрированных кислот;
  • способностью разрушаться при температуре менее 5 градусов мороза, поэтому ледяная пробка разрушит систему;
  • рабочим давлением около 20 атмосфер;
  • сварочным способом соединения.

Металлополимерная продукция ( РЕХ-трубы). Эти изделия характеризуются прочностью и долговечностью. Материал этот трехслойный: полиэтилен – алюминий – полиэтилен. Благодаря наличию металлической прослойки усиливается прочность труб.

Этот материал обладает следующими особенностями:

  • рабочая температура составляет от +40 до+95 градусов;
  • просто режется и гнется;
  • имеет высокие теплоотражающие и антикоррозийные параметры;
  • диаметр пластиковых канализационных труб данного вида составляет 16-63 миллиметров и поэтому их обычно используют при монтаже внутренней канализационной системы.

Выбор пластиковых труб для канализации

Поскольку канализационная система бывает внутренней и наружной, когда изготавливаются канализационные трубы — пластик для них используется разный.
Выбор зависит от требований, предъявляемых к отводу стоков.

Наружный вариант канализационной сети характеризуется следующими показателями:

  • высокая прочность, поскольку на конструкцию будет оказываться давление грунта;
  • ее пропускная способность должна обеспечивать своевременное отведение стоков;
  • устойчивость к коррозии и температурным изменениям;
  • надежность соединения отдельных элементов.

К трубам для внутренней канализации предъявляются другие требования, поскольку в сети на трубопровод оказываются более щадящие нагрузки, температура воздуха не опускается ниже нуля, а количество стоков от отдельных сантехнических приборов меньше.

Когда выбирают трубы, учитывают такие их параметры:

  • внутренний диаметр пластиковых труб для канализации считается одной из важнейших характеристик, благодаря которой обеспечивается беспрепятственное отведение стоков в определенной точке системы;
  • внешний диаметр;
  • толщина стенок (влияет на прочность трубы);
  • вес;
  • вид пластика.

Также, когда выбирают пластиковые канализационные трубы — размеры их имеют большое значение, это в первую очередь касается длины. Правильно приобретенные элементы — это залог качественной работы канализационной системы и удобного ее монтажа.

Жесткость пластиковой трубы

Такой параметр пластиковых труб как прочность отличается для внутренней и внешней систем.

Для того чтобы их отличать, производители окрашивают изделия в разные цвета (см. фото):

  • в светло-коричневый — трубы для обустройства внутренней канализации;
  • в оранжево-коричневый – для наружной сети.

Трубы канализационные пластиковые отличаются согласно классу жесткости:

  • SN 2 – изделия предназначаются для прокладки трубопровода на участках, где движение автотранспорта отсутствует или ограничено;
  • SN 4 – продукция используется на местности с постоянным умеренным движением автотранспортных средств;
  • SN 8 – данный класс изделий задействуют на участках с интенсивным передвижением большегрузного и легкового автомобильного транспорта.

Размеры и диаметр пластиковых канализационных труб

Пластиковые трубы для канализации размеры имеют разные в зависимости от их назначения.

Особенности монтажа и эксплуатации

Чистят трубы из пластика сантехническим тросом с резиновым наконечником или при засоре разбирают участок трубопровода.

Трубы для канализации

Гофрированные трубы

Канализационные трубы ПВХ (НПВХ)

Полиэтиленовые трубы Корсис (Korsis)

Труба Корсис ЭКО

Трубы ФД-пласт

Гофрированные трубы Магнум (Magnum)

Трубы Корекс

Труба Прагма (Pragma) из ПП

Трубы Политрон ПРОКАН (POLYTRON PRO KAN)

Дренажные трубы ПНД

Дренажные трубы Перфокор

Трубы для канализации и средства монтажа канализационных систем

Все чаще вместо традиционных чугунных труб и соединительных элементов при устройстве систем канализации применяют трубы из пластика. Этот материал для канализационных труб имеет ряд существенных преимуществ перед металлом, что и обуславливает его популярность.

Важные характеристики канализационных труб

Для того, чтобы система отвода воды исправно работала, ее составляющие должны отличаться определенными характеристиками. Канализационные трубы и фитинги должны быть прочными, стойкими к воздействию температур (и высоких, и низких) и агрессивных химических веществ, должны герметично соединяться, быть удобными в монтаже и ремонте. Внутренняя поверхность должна отличаться хорошими гидравлическими характеристиками во избежание появления закупорки. Трубы для наружной канализации должны отличаться повышенной стойкостью к гниению, обладать малой теплопроводностью.

Немаловажно, чтобы цена труб для канализации была невысока, доставка их на место не требовала чрезмерных усилий, а сборка и установка – дорогостоящего оборудования и особых профессиональных навыков.

Всем этим условиям отвечают канализационные трубы и фитинги из полипропилена и поливинилхлорида.

Преимущества канализационных труб из пластика

Трубы для канализации из полимеров обладают множеством свойств, которые позволяют предпочесть их металлическим. Они выпускаются самых различных диаметров и в нескольких вариантах длины (от 15 до 300 см), что позволяет избежать утомительной резки для подгонки труб под конкретные размеры. Внутренняя поверхность их очень гладкая, что позволяет эффективно использовать такие канализационные трубы для устройства безнапорного отвода воды и не бояться засорения.

Трубы для канализации из полимеров подходят для устройства любых систем, в том числе дренажа и ливневых канализаций. Они выдерживают горячую среду до +95 градусов, совершенно не подвержены гниению и коррозии. Канализационные трубы для наружной канализации из пластика – идеальный вариант, поскольку они меньше промерзают, не поддаются воздействию света и легко укладываются.

Монтирование систем из пластиковых канализационных труб происходит за счет наличия раструбов. Они снабжены уплотнителями высокой надежности, что гарантирует герметичность соединений. Монтаж системы не требует специальной профессиональной подготовки и инструментов, может быть выполнен домашним мастером самостоятельно.

Фитинги в полимерных канализационных системах

В добавление к собственно трубам идут соединительные фитинги различных размеров и конфигураций. Они позволяют обеспечить нужный уклон труб, сделать разводку, подсоединить друг к другу трубы различного диаметра. Использование фитингов и труб различной длины позволяет смонтировать систему для любых условий.

Фитинги из полипропилена имеют много преимуществ перед металлическими и даже перед изделиями из полиэтилена. Они выдерживают более высокую температуру, и более стойки к агрессивным стокам. Не страдают они и от температурных перепадов. Срок их службы больше, чем у металлических, и при этом они очень редко засоряются благодаря особо гладкой поверхности.

Монтировать системы с помощью таких фитингов легко, поскольку они снабжены раструбами и уплотнителями. Работа не требует специальной подготовки и отнимает немного времени.

Фитинги можно подобрать под конкретный проект и заказать сразу в нужном количестве и необходимой конфигурации.

Приобретение труб для канализации

Купить трубы для канализации выгодно можно посредством интернет-магазина. Поскольку пластик достаточно дешев, цены на такие трубы доступны любому потребителю. Цена на канализационные трубы для наружной канализации зависит от типа полимера, поскольку разные материалы имеют разную температурную устойчивость. Типы пластиковых труб для канализации, размеры и цены представлены в каталогах, так что всегда можно подобрать именно то, что требуется в конкретном случае.

Приобретение труб ПВХ для канализации дает возможность заказать доставку всего комплекта для устройства системы сразу. Поскольку канализационные трубы ПВХ имеют незначительный вес, поставщики охотно пакуют вместе набор из труб различной длины и диаметра. Также одновременно можно заказать все необходимые фитинги, подходящие по назначению и диаметру.

Цены на трубы ПВХ для канализации и интернет-магазине самые демократичные, а изделия соответствуют всем требованиям стандартов. Каталоги и помощь квалифицированных сотрудников позволят сделать правильный выбор. Магазин осуществляет доставку приобретенного товара по городу.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
