Трубы пвх для канализации размеры

Виды и размеры пластиковых труб для канализационной системы

Для устройства автономной и централизованной системы канализации используются различные трубы. Наибольшее распространение получили чугунные, металлические и пластиковые трубы. Ранее чугун считался долговечным и надежным материалом, но сейчас в квартирах, частных домах, офисных помещениях и на промышленных объектах устанавливают трубы ПВХ и сходных материалов.

Виды пластиковых труб

Под пластиковыми канализационными трубами подразумевают изделия, выполненные из полимеров (органических материалов) в соответствии с требуемыми стандартами (ГОСТ и др.). Выделяют 4 вида пластиковых канализационных труб:

Полиэтиленовые. Наиболее распространенный вариант, доступный по цене. Могут выдерживать значительное давление – возможно использование в системах с принудительных канализаций. Благодаря стойкости материала к перепадам температур трубы используются как для надземного, так и подземного монтажа (рабочий диапазон -40…+40 C). Из минусов можно отметить низкую устойчивость к высоким температурам, поэтому недопустима эксплуатация в случае слива горячей воды. Соединение выполняется встык при различии в диаметре, сваркой и фитингами.

ПВХ. Применяются для устройства бытовой канализации. Отличаются стойкостью к относительно высоким температурам (до +90 C). Из преимуществ можно отметить устойчивость к агрессивным средам (чистящие и моющие средства, бытовая химия). Отсутствие электропроводимости и простота соединение делают данные трубы лучшим вариантом для устройства канализации в коттедже или многоквартирном доме.

Пропиленовые (полибутеновые). Главными преимуществами считаются стойкость к высоким температурам (до +100 C) и давлению в системе (порядка 20 атм). Пропиленовые трубы нашли применение в системах ГВС, автономной и централизованной канализации на объектах гражданского и промышленного строительства. Соединение выполняется либо сваркой горячим воздухом, либо с помощью фитингов.

Металлополимерные (PEX). Данные трубы благодаря применению алюминия в конструкции отличаются стойкостью к коррозии, химической стойкостью (в установленных пределах по отношению к кислым или щелочным средам). Долговечные, но относительно хрупкие.

К отдельному виду пластиковых труб можно отнести гофрированные полиэтиленовые изделия. Они выполняются из 2- слоев ПЭ – внутреннего гладкого и внешнего гофрированного. Благодаря гофре обеспечивается возможность монтажа на сложных участках, а также на трассах прокладки канализации глубиной до 20м.

Размеры пластиковых труб для канализации

Размер канализационной трубы (внутренний и внешний диаметр) подбирается исходя из проектной документации и требований к конкретному объекту. Различают внешнюю и внутреннюю разводку канализационных труб в жилых домах. Так, для устройства канализации внутри здания применяют трубы диаметром 16-50 мм, для внешней – до 110 мм.

В зависимости от материала труб большинство производителей предлагают следующие типоразмеры:

  • Полиэтилен – 10-1000 мм.
  • ПВХ – 16-500 мм.
  • Пропилен – 16-110 мм.
  • PEX – 16-63 мм.

При выборе размеров канализационных труб можно руководствоваться санитарными нормами, в которых указывается допустимый диаметр для различных стоков:

  • Кухонный слив – 32–50 мм.
  • Слив из ванной комнаты с каждой точки – 50 мм.
  • Слив из моечного оборудования – 25 мм.
  • Подвод труб к стояку – 50–75 мм.
  • Фекальный сток – 110 мм.
  • Центральный стояк – 110–160 мм.
  • Вывод в наружный слив – 110–160 мм.
  • Наружный слив с отводом из бани – 160–200 мм.
  • С выводом из бассейна – 20–30 см.
  • Городские канализационные коммуникации – 30–50 см.

Особенности маркировки пластиковых труб

Все пластиковые трубы имеют маркировку на внешней стороне, указываемую с заданной периодичностью – как правило, 1-1,5 м. В маркировке указывается вид (тип), материал, толщина стенок и наружный диаметр. При этом диаметр в зависимости от производителя может указываться как в сантиметрах, так и дюймах.

Подбор пластиковых труб по размерам

При выборе пластиковых труб для канализации обычно ориентируются на внутренний, а не наружный диаметр. В зависимости от количества подключенных абонентов в частном доме или квартире диаметр труб может быть от 25 до 300 мм. Так, для ванной, душевой кабины, биде достаточно изделий диаметром 50 мм, для унитаза – 110 мм, техники (посудомоечная, стиральная машина) – 25 мм при условии отдельной проводки и врезки в стояк. Для центрального стояка диаметр канализационных труб составляет 110 мм.

Отдельно выделяют трубы для наружной канализации в частном доме (до 160 мм в зависимости от количества абонентов), бани и сауны (до 200 мм), бассейна (до 300 мм). При подборе канализации всегда учитывают суточный расход воды (количество человек) и число подключений в систему.

Трубы ПВХ канализационные: характеристика, правила выбора и монтажа

Традиционно используемые для устройства систем водопроводов и канализации чугунные трубы все чаще заменяются трубами пластиковыми. Веяния времени и современные технологии делают возможным использовать трубы ПВХ канализационные даже в тех случаях, в которых ранее применение иных труб, кроме чугунных, было проблематично.

Длительный опыт работы с пластиковыми трубами показывает, что их использование вполне оправдано в случае транспортировки не только обычной воды или промышленных и бытовых стоков, но и агрессивных жидкостей.

Характеристика поливинилхлориднх канализационных труб

Достоинства и недостатки

Как и любые другие, трубы ПВХ имеют свои достоинства и недостатки. К «плюсам» пластиковых канализационных труб можно отнести такие технические характеристики:

  • высокая прочность;
  • стойкость как наружной, так и внутренней поверхности труб под действием химических и механических факторов;
  • гладкая поверхность, препятствующая зарастанию просвета труб из-за твердых отложений;
  • устойчивость при низких температурах окружающей среды;
  • отсутствие проницаемости: невозможность проникновения стоков в грунт и грунтовых вод в трубы.

Кроме этого, достоинством ПВХ труб являются их экологичность, возможность эксплуатации в течение длительного времени и приемлемая цена.

Основным недостатком труб канализации, изготовленных из ПВХ, можно назвать то, что они теряют свою прочность при высоких температурах. Вследствие этого может значительно снизиться срок эксплуатации всей системы. Предельной рабочей температурой канализационных труб ПВХ является температура не выше 40 градусов.

Особенности применения

Схема канализационного трубопровода из ПВХ

Основное применение канализационных труб ПВХ:

  • Монтаж внутренних систем для отведения сточных вод из жилых и промышленных зданий.
  • Устройство систем внутри стен и полов.
  • Сборка внешних систем с последующим укладыванием в грунт.

Существующая классификация труб ПВХ по прочности подразделяет их на:

  • Легкие. Применяются в основном для устройства канализационных систем, располагающихся на сравнительно небольшой глубине. Обозначение – SN 2.
  • Средние. Системы, собранные из таких труб можно располагать под дорогами с небольшой нагрузкой. Обозначение – SN 4.
  • Тяжелые. Используются при прокладке системы трубопроводов под автомагистралями или промышленными зданиями. Обозначение – SN 8.

Три типа ПВХ труб в зависимости от прочности

Как выбрать ПВХ трубы для канализации?

Для того чтобы правильно выбрать трубы ПВХ, необходимые для работы в конкретных условиях, стоит внимательно рассмотреть все параметры. Следует обратить внимание на размеры и некоторые характеристики:

  1. внутренний и наружный диаметр труб;
  2. длина секций;
  3. запас прочности, необходимый в конкретных условиях;
  4. дополнительные особенности. Например, для организации защиты при прокладывании электрических кабелей используются трубы из материала, обладающего способностью к самозатуханию.

Вся необходимая информация нанесена в виде маркировки: материал, класс прочности, диаметр и условия использования

Приобретаемые изделия обязаны соответствовать требованиям ГОСТ – канализационные трубы ПВХ должны:

  • соответствовать стандартной маркировке;
  • проходить обязательные испытания, оценивающие их эксплуатационные качества;
  • быть правильно упакованы;
  • транспортироваться в соответствии с требованиями стандарта.

Соблюдение производителями всех требований ГОСТ – гарантия того, что покупатель сможет выбрать подходящие труб для устройства различных систем канализации.

Этапы сборки системы канализации из ПВХ труб

Смонтировать водопроводную или канализационную систему из труб ПВХ можно достаточно легко. Работы можно производить, как прибегая к помощи профессионалов, так и самостоятельно. Главное – выполнять ряд несложных рекомендаций, которые помогут провести установку труб качественно, в короткие сроки и относительно недорого.

  • Предварительно необходимо тщательно подобрать сами трубы и все фасонные части канализационных труб ПВХ. Следует скрупулезно проверить все углы и наклоны системы, подогнать друг к другу составляющие детали.
  • Обязательно провести разметку деталей, которая позволит не спутать их и места расположения в процессе монтажа.
  • Проверить, как входят трубы в раструбы. Каждая труба должна входить в посадочное гнездо на 2/3 легко. Для полного вхождения трубы в раструб следует применить некоторое усилие.
  • Соединить составные части системы, используя специальный клей.
  • После нанесения клеевого слоя сразу же надеть необходимые фитинги для канализационных труб ПВХ.
  • В случае необходимости создания сложной разветвленной трубопроводной системы используются тройники. Технология соединения труб ПВХ через эти детали не отличается от непосредственного соединения двух труб или сборки через простые фитинги.

Процесс обработки клеем

  • По окончании монтажа в обязательном порядке проводится проверка на герметичности системы. Для исключения любых протечек испытание должно проводиться в течение не менее одного часа.

Все чаще при устройстве систем водоотведения и канализации металлическим и чугунным трубам составляют конкуренцию пластиковые трубы. Их характеристики, ничем не уступающие традиционным аналогам, а, порой, и превосходящие их, делают трубы ПВХ для канализации популярными среди потребителей, создающих с их помощью достаточно недорогие и долговечные системы трубопроводов.

Трубы ПВХ для наружной канализации — как правильно выбрать и установить

Сегодня на рынке канализационных труб представлены различные материалы, но наиболее востребованы трубы ПВХ для наружной канализации. Этот материал имеет очевидные преимущества перед другими типами конструкций.

Материалы для создания наружных канализационных сетей

Самыми распространенными типами материалов, из которых изготавливают трубы для канализации наружные, считаются:

Читать еще:  Лучший герметик для пластиковых окон

Асбестоцементные трубы

  1. Асбестоцемент. Трубы изготавливаются из смеси асбестового волокна и портландцемента. Долговечные трубы, с малым весом и гладкой внутренней стороной, характеризуются хорошей пропускной способностью, но слишком хрупкие, неустойчивые к механическим повреждениям.
  2. Чугун. Это буквально «классика» канализационных систем. Такие трубы надежны, устойчивы к химическим и механическим воздействиям. Трубы соединяются в раструб, что обеспечивает герметичность. Однако монтаж может быть затруднен из-за большого веса труб — если создается трубопровод большого диаметра, то без подъемной техники не обойтись. Кроме того, чугун быстро разрушается из-за воздействия соляных растворов или солонцовых почв.

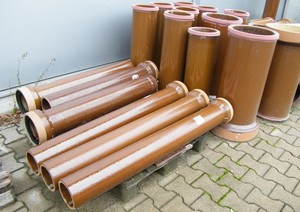

  3. Керамика. По некоторым эксплуатационным Керамические канализационные трубы
    свойствам даже превосходит чугун. Трубы долговечны, не корродируют, длительное время сохраняют гладкость внутренних поверхностей. Однако они хрупкие и выпускаются короткими, так что в протяженной инженерной сети окажется слишком много стыков.
  4. Полимеры. К ним относятся полипропиленовые, полиэтиленовые и трубы ПВХ для канализации. Пластиковые трубы недороги, не требуют специализированного инструмента для монтажа, устойчивы к различным химикатам.
    Полипропиленовые трубы эластичные и легкие, что позволяет проводить монтаж с максимальной скоростью. Кроме того, они устойчивы к образованию наростов и различным агрессивным средам.
    Что касается полиэтиленовых труб, то они морозостойки и невосприимчивы к температурным перепадам.

В последнее время наиболее популярен монтаж труб для сточных вод из полимерных материалов и для этого чаще всего используются канализационные трубы ПВХ для наружной канализации.

Преимущества ПВХ-труб

Трубы канализационные ПВХ наружные обладают следующими достоинствами:

  1. Морозостойкость. Даже при полном замерзании такой трубопровод не растрескается.
  2. Легкость. Монтаж пластикового трубопровода этого типа может быть проведен без какого-либо специального инструмента или профессиональной техники.
  3. На внутренних поверхностях труб не возникает осадочный нарост — и это относится ко всему эксплуатационному периоду без исключения.
  4. Полная устойчивость трубы к коррозии.
  5. Механическая прочность, устойчивость к износу и трению — трубы сохраняют свою целостность даже при пропуске стоков с песком.
  6. Невосприимчивость к ультрафиолету — трубы могут длительное время служить в качестве наружных коммуникаций без разрушения.

Единственный недостаток таких труб — это ограниченная сфера применения, поскольку трубы канализационные ПВХ выдерживают температуру рабочей среды только до +60°С (для транспортировки горячих сред не предназначены).

Особенности труб, виды и типоразмеры

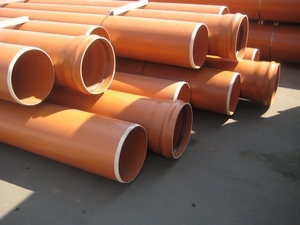

Канализационные трубы для наружной канализации из ПВХ широко применяются в процессах ремонта и создания наружных канализационных сетей на разных объектах. Устойчивость таких материалов к разным химически агрессивным средам позволяет использовать их для отведения различных типов стоков, включая химически агрессивные.

Технически ПВХ-трубы для наружной канализации часто представляют собой три слоя: внутренний и внешний — это непластифицрованный жесткий ПВХ, а посредине — вспененный поливинилхлорид. Благодаря средней прослойке снижаются затраты на сырье и производство, уменьшается конечная масса изделия, а вот кольцевая жесткость не утрачивается.

Но также существуют и однослойные трубы из поливинилхлорида.

Для соединения ПВХ-труб используются раструб и резиновый уплотнитель — благодаря продуманной технологии гарантируется герметичность соединений, а монтаж при этом производится легко и быстро.

Трубы канализационные ПВХ, размеры которых — 3,2 мм минимум (толщина стенок), окрашиваются в оранжевый цвет — так обозначаются изделия, предназначенные для наружных сетей канализации. Для внутренних систем предназначаются изделия с толщиной стенки 2,2 мм, и они окрашены в серый цвет.

Различают их другие типы размеров труб канализационных ПВХ (цена от них тоже зависит) — так, сети можно создавать из труб диаметром от 110 до 630 мм. Варьируется и длина — от 1000 до 6000 мм.

На фото представлена таблица, где указаны размеры трубы канализационной ПВХ

Но самыми важными считаются технические характеристики трубы. В частности, показатели жесткости — от этой величины зависит, насколько труба может быть заглублена:

  • L — до 2 кн/кв.м.;
  • N – 4 кн/кв.м.;
  • S – 8 кн/кв.м.

Жесткость трубы обеспечивает прочность конструкции в процессе монтажа, а также при боковой поддержке.

Также существует классификация по эксплуатационным свойствам изделия:

  • легкие — SDR51; SN-2; ряд S25 — могут использоваться там, где транспортных нагрузок на площадку не ожидается (например, под газоном или пешеходной дорожкой);
  • средние — SDR41; SN-4; ряд S20 — применимы там, где транспортный трафик присутствует, но он слабый;
  • тяжелые — SDR34; SN-8; ряд S16,7 — их область использования это места, где большой транспортный поток, в промышленных районах, например. Тяжелые трубы могут укладываться на восьмиметровую глубину под дорогой.

Кроме этого, трубы ПВХ подразделяются на напорные, безнапорные и гофрированные изделия.

У нас на сайте есть отдельная статья про напорные трубы НПВХ. Узнайте, в чем их отличие от обычных и когда они применяются.

Как провести автономную канализацию на участке мы описали на этой странице. Прокладка внешних и внутренних коммуникация, а также, устройство вентиляции.

О пластиковых колодцах, которые применяются для канализационных систем, читайте тут.

Как ведется монтаж наружных канализационных сетей

Поливинилхлоридные трубы, выбранные для монтажа наружных сетей канализации, должны укладываться в заранее выкопанные в земле траншеи. Глубина траншеи должна соответствовать от типа грунта и особенностей климата на строительной площадке.

Важно: Если создается канализационная сеть, которая будет работать самотеком, то каждая труба должна быть уложена с определенным уклоном. В климате средней полосы выпуск канализации из частного дома производится на глубине 50 см, а затем прокладывают трубу с уклоном около 10-20 мм на каждый погонный метр длины.

На дне подготовленной траншеи обязательно нужно выполнить подушку из песка и щебня, причем толщина каждого из слоев должна быть не менее 10 см. И песок, и щебень тщательно утрамбовывают. Кстати, и при создании амортизационной подушки тоже важно выдержать определенный уклон — если его окажется недостаточно, то жидкость будет сливаться плохо, а труба будет часто засоряться. Если создается протяженная сеть, то при каждом повороте трубы или каждые 25 метров длины на прямом участке устанавливают ревизионный колодец.

Монтаж внешнего канализационного водопровода из ПВХ

Созданный из труб ПВХ наружный трубопровод следует подключить к септику, коллектору или другому очистному сооружению. После этого ведут обратную засыпку проложенных труб, причем первым будет слой песка — 10 см над трубами. По бокам (но не над самой трубой) песок утрамбовывают. После этого можно переходить к обратной засыпке вырытого из траншеи грунта.

Естественно, трубы подбирают в соответствии с ожидаемыми условиями эксплуатации — правильно собранная система канализации обязательно будет работать бесперебойно и продолжительно.

На видео показана прокладка канализационных труб с подробными комментариями.

Размеры канализационных труб ПВХ — какие бывают?

Размеры канализационных труб ПВХ

Системы отвода стоков из современных полимерных материалов имеют огромное преимущества перед устаревшими конструкциями из чугуна и стали. Не считая того, что в продаже представлены самые разнообразные размеры канализационных труб ПВХ, эти изделия отличаются отличными техническими характеристиками. Поливинилхлоридные трубы имеют небольшой вес, с ними легко работать, полимерный пластик устойчив к механическим воздействиям, химически активным жидкостям, грибку и плесени. Разумеется, не последнее значение имеет долговечность, надежность и доступная стоимость сантехнических труб ПВХ для канализации, размеры которых позволяют создавать системы любого размера и сложности. Но, для того, чтобы провести эту работу быстро и качественными, нужно знать, какие эксплуатационные качества присущи пластиковым канализационным трубам.

Предназначение труб из поливинилхлорида

Размеры пластиковых канализационных труб достаточно разнообразны для того, чтобы транспортировать самые разнообразные жидкости внутри дома и за его пределами до конечной точки, которой может являться общая система сбора стоков, коллектор или септик. Несмотря на то, что эта продукция выглядит почти одинаково, ее предназначение не может довольно ощутимо различаться в зависимости от модели.

Так, независимо от размера, канализационные трубы ПВХ имеют такую классификацию по прочности:

  1. Тяжелые. Изделия имеют усиленные толстые стенки, выдерживающие самое экстремальное давление, как снаружи, так и изнутри. Применяются для прокладки трубопроводов под дорогами, на территории промышленных и других объектов с интенсивным движением транспорта.
  2. Средние. Выдерживают нагрузку от легкого грунта и движения легковых автомобилей. Имеют довольно широкий ареал использования в напорных и безнапорных системах.
  3. Легкие. Из труб этого класса создаются внутренние канализации, ливневые и дренажные системы. Под землю укладываются исключительно в местах с пешеходным движением, так как не обладают достаточным запасом прочности. По большей части используются для обустройства внутридомовой канализации безнапорного типа.

С помощью пластиковых труб разных размеров создаются наружные и внутренние канализационные конструкции, напорные и самотечные системы отвода сточных, ливневых и талых вод. При выборе канализационных труб ПВХ нужно учесть, что размер и цвет изделий отличаются. Так, секции и фитинги для внутренних работ имеют серый цвет. Трубы ПВХ для наружной канализации размеры имеют более внушительные. Изделия этого ряда имеют яркий оранжевый цвет. Независимо от типа и размера, пластиковые канализационные трубы идеально совпадают по всем параметрам.

Размеры пластиковых труб

Наружный и внутренний диаметр

На заметку: Эффективность и практичность системы стоков напрямую зависит от размеров труб ПВХ для канализации, которые использовались для их сборки.

Это совсем не значит, что нужно применять самые большие изделия. Такой подход неправилен, так как приводит к лишним тратам денег, сил и жизненного пространства в помещении. Везде нужно подбирать золотую середину.

Читать еще:  Краска фасадная резиновая супер колор

Стандартные размеры пластиковых труб канализации подразделяются по таким показателям:

  1. Длина. Наиболее распространенными являются секции длиной 300 см. Они больше всего подходят для ремонта и строительства домов с высотой потолков 240-280 см. Отходов практически не остается. Для обустройства нестандартных помещений можно приобрести секции длиной 50, 100, 150 и 200 см. Это позволяет избежать излишних расходов и лишних работ, связанных с распилкой на заготовки и фальцовкой мест среза.
  2. Наружный диаметр. Это значение указывается на внешней стороне изделий. Его учитывают при проектировании здания и обустройстве внешней канализации, как исходные данные для изготовления штроб в стенах, глубины и ширины траншеи. Как правило, для обустройства квартир и домов используются детали диаметром 50 мм и 100 мм.
  3. Внутренний диаметр. Данный показатель определяет пропускную способность системы. Он измеряется в квадратных сантиметрах или миллиметрах.
  4. Толщина стенок. Этот показатель определяет прочность конструкции. Он напрямую зависит от класса жесткости изделия. Толщина стенок варьируется в пределах 1,8-6 мм. Для внутренних систем достаточно самых тонких труб. При обустройстве внешней магистрали стоит подбирать изделия с максимальной толщиной стенок для гарантированного противостояния давлению грунта.

При закупке секций нужно приобретать фитинги соответствующих параметров. Чтобы избежать нежелательных расхождений в размерах, целесообразно покупать комплект деталей от одного производителя. Товар нужно брать с запасом до 15 % из расчета на обрезки и возможные ошибки.

Видео про монтаж труб разного диаметра

Канализационные трубы из ПВХ – свойства, размеры, использование

Канализационные трубы ПВХ – одни из первых нашли применение в трубной области.

При прохождении испытаний в полевых условиях положительные результаты дали только эти изделия – через 50 лет работы в грунте водопровод показал полную пригодность для дальнейшей эксплуатации еще в течение такого же срока.

Европейские страны по достоинству оценили надежность и экологичность изделий из ПВХ – сегодня их использование доходит до 80%.

  1. Достоинства труб из поливинилхлорида
  2. Область применения
  3. Назначение в зависимости от сортамента
  4. Трубы ПВХ Ø 110 мм
  5. Что предполагает безнапорная система
  6. Трубы из ПВХ Ø 50 мм
  7. Технические особенности труб Ø 50 мм
  8. Размерный ряд производимых канализационных труб из поливинилхлорида
  9. Подведем итог

Достоинства труб из поливинилхлорида

В настоящее время с ними не может успешно конкурировать никакой другой вид. Это обусловлено следующими преимуществами использования.

  • Их теплопроводность приближается к значению изоляционных материалов.
  • Они бактериалогически и токсически безопасны.
  • Относятся к тяжелогорючим материалам, температура воспламенения – 500оС.
  • Устойчивы к химическому (деформация, коррозия, ржавчина) и физическому воздействию.
  • Инертны к кислотам, щелочам и т.д.
  • Имеют отличные гидравлические свойства, что особенно важно на горизонтальных участках канализации.
  • С течением времени пропускная способность их не изменяется, – этому способствует гладкая внутренняя поверхность. По этой же причине не развиваются микробы и бактерии.
  • Их отличает сопротивление зарастанию стенок.
  • Канализационные трубы из ПВХ можно использовать в широком диапазоне температур – они сохраняют свои свойства от -20оС до +60оС, способны выдерживать и более горячую среду – близкую к 100оС без выделения вредных веществ.
  • Легко монтируются и принимают нужную форму,
  • Даже в случае присутствия большого количества песка в стоках велика стойкость к изнашиванию.
  • Срок службы – не менее полувека.

Все указанные свойства, сортамент трубных изделий и фасонных элементов к ним – должны соответствовать нормативным величинам, приведенным в таблицах ГОСТ и ТУ, по которым производится данная продукция.

Область применения

В первую очередь – по прямому назначению – для самотечных стоков новых или реконструкции действующих канализационных систем (наружных – Ø 110 мм и выше, внутренних – начиная с Ø 50 мм – см. таблицу).

  • При строительстве развлекательных комплексов – аквапарков, бассейнов и фонтанов.
  • В химической промышленности – для отвода агрессивных соединений.
  • В качестве транспортировки напитков – молока, газированных и алкогольных продуктов.
  • Для нужд сельского хозяйства – из них выполняют поилки для скота и проводят полив.

Канализационные трубы ПВХ

Система из канализационных труб ПНХ абсолютно герметична, хорошо противостоит агрессивному воздействию жидкостей, даже если в них находится большое количество химически активных веществ. Стоимость таких труб намного выгоднее и сравнивать их с металлическими даже не стоит.

Диаметр d, mmТолщина стенки, ммДлина L, mmЦенаКупить
1102,725065.55 руб.
1102,750087.4 руб.
1102,7750119.7 руб.
1102,71000148.2 руб.
1102,71500222.3 руб.
1102,72000262.2 руб.
1102,73000399 руб.

Канализационные трубы «Пиарком», изготовленные из полипропилена и сополимеров пропилена с номинальным наружным диаметром 110 мм, применяются для систем хозяйственно-бытовой канализации зданий при максимальной температуре постоянных стоков 80ºС. Трубы «Пиарком» производятся методом непрерывной шнековой экструзией с последующим формованием раструбной части.

Диаметр d, mmТолщина стенки, ммДлина L, mmЦенаКупить
1102,225061.56 руб.
1102,250077.24 руб.
1102,2750108.3 руб.
1102,21000134.9 руб.
1102,21500198.3 руб.
1102,22000247 руб.
1102,23000358.8 руб.

Диаметр d, mmТолщина стенки, ммДлина L, mmЦенаКупить
501,825030.31 руб.
501,850040.28 руб.
501,875055.1 руб.
501,8100065.55 руб.
501,8150086.45 руб.
501,82000113.1 руб.
501,83000148.8 руб.

Строительство наружных безнапорных канализационных систем в настоящее время производится в основном с использованием труб ПВХ, причем применять их с успехом можно как в зданиях, так и на открытом воздухе. Данный материал пришел на смену традиционному металлу за счет ряда уникальных достоинств, к которым прежде всего относятся:

  • дешевизна;
  • простота монтажа;
  • легкий вес;
  • устойчивость к агрессивным средам;
  • долговечность.

Трубы ПВХ для канализации бывают различных размеров, поэтому в зависимости от планируемой пропускной способности системы специалисты могут выбирать оптимальный диаметр в нашем каталоге с ценами. Еще одним преимуществом данного вида коммуникаций является гладкая внутренняя поверхность, которая препятствует образованию засоров и загрязнений в процессе эксплуатации.

Монтаж труб ПВХ не требует использования специальных инструментов. Простейшую канализацию или сток можно сделать за пару часов. Герметичность системы обеспечивает наличие уплотнительного резинового кольца, формирующего плотный стык.

Покупка серых канализационных труб ПВХ в Москве

Купить серые трубы ПВХ для канализации в Москве по доступным ценам можно в компании СДО «Строй», удобство приобретения у нас заключается в том, что заказ можно оформить прямо на сайте, ознакомившись с каталогом продукции. Мы стараемся поддерживать доступные расценки на товар, а оптовым покупателям и постоянным клиентам предоставляем ощутимые скидки! Просто позвоните или оставьте заявку на сайте, указав предпочтительный способ получения — доставку или самовывоз. Помимо этого, у наших менеджеров можно уточнить размер канализационных труб, а при личном визите еще и ознакомиться с каталогом.

Диаметр и размеры канализационных труб ПВХ

Задумывались ли вы когда-нибудь, чем обусловлен большой спрос на канализационные трубы из поливинилхлорида?

Все дело в том, что они просты в монтаже, удобны в эксплуатации и самое главное – недорогие.

Современный рынок предлагает большой ассортимент материалов, с помощью которых может быть обустроена канализация.

И для того, чтобы сделать правильный выбор, нужно владеть хотя бы минимальными знаниями об их характеристиках.

Содержание статьи:

  • Назначение труб ПВХ и основные характеристики
  • Особенности диаметра и размера трубы для канализации
    • Диаметр канализационных труб ПВХ
    • Таблица размеров канализационных труб ПВХ
  • Как подобрать оптимальный диаметр канализационных труб?
  • Способы соединения труб из ПВХ в зависимости от их диаметра

Назначение труб ПВХ и основные характеристики

Сфера применения данного материала зависит от его физических свойств. Не помешает узнать, что поливинилхлорид является одним из представителей группы термопластов, которые после термической обработки и даже при механических воздействиях сохраняют свою форму и целостность. В процессе производства труб используется также этилен, стабилизированный хлор и присадки для улучшения свойств.

Основным предназначением ПВХ труб является использование их в системе канализации. В зависимости от того, какая их толщина, определяется сфера использования и соответственно вид. Это может быть:

  • внутренняя канализация:
  • наружная;
  • напорная система;
  • самотечный слив.

Пластиковые трубы: оранжевые – для наружной канализации, серые – для внутренней

Данная классификация относится к тем моделям, которые прошли соответствующую обработку. Лучшими техническими характеристиками обладает не пластифицированный поливинилхлорид PVC-U.

Эксплуатационные свойства напрямую зависят от технических характеристик. Что касается труб из ПВХ, то они характерны такими показателями:

  • высокий уровень механической прочности, более того трехслойная технология изготовления и наружное гофрирование позволяет устанавливать ее глубоко;
  • устойчивость к негативному влиянию агрессивной среды;
  • идеально гладкая стенка изнутри, что предотвращает задержку твердых элементов;
  • большое значение внутреннего давления, минимум 6 бар, а максимум 16;
  • самая высокая температура стоков, которая допускается, равна +65 градусов Цельсия, а минимальная -10 градусов. Есть модели, выдерживающие +90 градусов, но если это кратковременно бывает;
  • удельный вес 2 кг на погонный метр (показатель меняется в зависимости от толщины и диаметра);
  • предел прочности равен 50 Мпа, а срок службы около 50 лет.

Особенности диаметра и размера трубы для канализации

Диаметр канализационных труб ПВХ

D – наружный диаметр трубы; Dy – внутренний диаметр трубы; Dр – наружный диаметр раструба; Lр – длина раструба; L – длина трубы без раструба; L1 = L+Lp

Читать еще:  Стеновые панели в прихожую фото

Диаметр канализационных труб ПВХ является основным параметром при их выборе, и это не зависит от того, обустраивается сточная система внутренняя или наружная . Стоит отметить, что разный размер труб означает то, что, они предназначены для различных задач. Не забывайте, что устройство канализационной системы будет легким и правильным, если грамотно подобрать типоразмер.

Диаметр канализационных труб ПВХ таблица

Согласно данным таблицы, для слива из ванны должна быть использована труба диаметром 40 мм под уклоном 1,3 см, далее:

  • душ – диаметр 40 мм, уклон 1,48 см;
  • унитаз – 100 мм/1,2 см;
  • раковина – 40 мм/1,12 см;
  • биде – 30-40 мм/1,2 см;
  • мойка – 30-40 мм/1,36 см;
  • комбинированный слив – 50 мм/1,8 см;
  • центральный стояк – 100 мм;
  • отводы от стояка – 65-75 мм.

К параметрам трубопровода относится:

  • внешний диаметр;
  • внутренний диаметр;
  • условный проход – означает внутреннее сечение;
  • номинальное сечение.

Таблица размеров канализационных труб ПВХ

Поможет понять, какие бывают размеры канализационных труб ПВХ таблица.Посмотреть ее можно ниже:

Размеры канализационных труб ПВХ – Таблица 1

Размеры труб для наружной канализации никак не регламентируются, единственная рекомендация заключается в том, что ее диаметр не должен уступать размеру окружности наружной магистрали. Например, в частных домах могут быть использованы трубы 110-250 мм в диаметре, а в системах интенсивной нагрузки еще больше (около 400 мм).

Размеры канализационных труб ПВХ – Таблица 2

Немалое значение в эксплуатации имеет и толщина материала, она зависит от класса жесткости, к которому принадлежит труба. Если говорить о толщине стенок, то для обустройства канализации внутреннего типа нет конкретных нормативов, но при этом в самотечных системах не желательно использовать трубы тоньше 1,8 мм.

Как подобрать оптимальный диаметр канализационных труб?

Безусловно, наличие труб ПВХ разных размеров, можно считать преимуществом, но для тех, кто сталкивается с ними впервые, при выборе могут возникнуть определенные сложности. Чтобы избежать недоразумений, важно знать, что:

  • диаметр горизонтальной трубы не может быть меньше стояка, через который проходят сточные воды. Это может стать причиной засоров;
  • горизонтальные соединения монтируются только с помощью косых тройников и уголков, этим предотвращается лишнее засорение;
  • в обязательном порядке на каждом повороте должна быть установлена ревизия, представляющая собой специальное отверстие для прочистки. В многоэтажных зданиях они устанавливаются через каждые 3 этажа. Даже если участок длинный (больше 12 м) и глухой, все равно не помешает ревизия;
  • оптимальным уклоном канализационной трубы является 1,2 см;
  • резать не слишком широкие пустотелые предметы довольно просто с помощью ножовки или болгарки.

Как же выбирать диаметр? Если вы будете использовать трубу для отвода посудомоечной или стиральной машины, то ее окружность должна составлять 25 мм, а если это сифон или душевая кабина, то 32 мм. В среднем канализационные трубы, монтируемые внутри квартиры, должны быть 40-50 мм. Для улицы используются пустотелые предметы круглого сечения с диаметром 160-200 мм.

Способы соединения труб из ПВХ в зависимости от их диаметра

Если окружность трубы не превышает 63 мм, то для их соединения допускаются следующие технологии соединения:

  1. раструбная сварка – принцип заключается в помещении предмета меньшего размера в тот, который больше;
  2. муфтовая сварка – используется дополнительная деталь в виде муфты.

Так выглядит муфта

В некоторых моделях предусмотрены резьбовые соединения, а для их использования требуются фитинги с раструбом.

В случае с трубами более 63 мм в диаметре, используется метод сварки встык. Здесь не нужно никаких муфт, тем не менее, надежность соединения ничем не уступает аналогичным методам.

Если следовать изложенным рекомендациям, то вы справитесь с выбором и монтажом элементов канализации.

Трубы канализационные ПВХ (НПВХ) в Москве

ПВХ трубы для канализации используют при строительстве технических трубопроводов, ливневых стоков, дренажных систем и гидромелиоративных сооружений, таких как шлюзы-регуляторы, дренажные сооружения, водомеры.

Свойства и виды

Трубы канализационные ПВХ служат основой систем внутренней канализации. Они долговечны, отличаются небольшим весом. Поливинилхлорид устойчив к щелочам, кислотам и растворителям, не поддерживает горение на воздухе.

Готовые трубы для канализации пластиковые имеют следующие преимущества:

  • стойкость к механическим нагрузкам;
  • быстрая и простая сборка;
  • большой выбор конфигураций.

В ассортименте — трубы ПВХ для канализации, размеры и цены которых соответствуют различным финансовым возможностям пользователя, а также назначению: есть варианты для внутренней и для наружной канализации.

Мы собрали в каталоге канализационные трубы ПВХ и НПВХ — изделия из традиционного и непластифицированного поливинилхлорида. Преимущество традиционного материала в том, что канализационные трубы ПВХ купить можно по более низкой стоимости. НПВХ же обладает лучшими эксплуатационными качествами.

Гладкая поверхность внутренних стенок не задерживает мусор, на стенках не образуются отложения. Рабочая температура составляет от –10 до +90 °C.

В нашем каталоге представлен широкий ассортимент канализационных труб ПВХ, размеры которых упрощают стыковку с канализационными системами, которые различаются по толщине и диаметру.

Мы предлагаем качественные пластиковые трубы для канализации. Ознакомьтесь с полным списком актуальных моделей и выберите подходящие изделия на сайте.

Размеры канализационных труб ПВХ: как подобрать подходящий вариант?

  1. Особенности
  2. Размеры
  3. Как выбрать?
  4. Советы

Канализационные трубы ПВХ пришли на замену металлическим изделиям. На разных участках канализации нужны трубы разного размера. Подходящий выбор можно осуществить, зная пропускную способность и характеристики канализационного трубопровода.

Особенности

Для обустройства сточного слива часто используются трубные конструкции из поливинилхлорида, вытесняя чугунные и стальные. Пластиковые канализационные трубы изготавливаются из обычного и из непластифицированного ПВХ. В состав материала входит хлористый винил и дополнительные присадки. Высокие прочностные свойства позволяют использовать непластифицированный ПВХ для организации трубопровода с напором.

Канализационные трубы предназначены для отвода сточных вод из водопроводного слива, для устройства дренажного канала, монтажа внутридомовой и уличной канализации. Использование ПВХ изделий для устройства канализации оправдывает себя благодаря техническим характеристикам материала. Длительный срок службы канализационных трубопроводов позволит эксплуатировать систему до 50 лет. Предел прочности достигает 50 МПа, поэтому уличный участок канализации выдержит прокладку на глубину промерзания грунта. Трубопровод способен функционировать под давлением от 6 до 16 бар.

Применение труб из поливинилхлорида для канализации имеет следующие преимущества:

  • Разнообразие размеров и форм труб и фитингов позволит произвести сборку канализации любой сложности.
  • Гладкие внутренние стенки не дают оседать канализационным стокам, предотвращая образование засоров в малом диаметре и не давая зарастать трубному проходу от отложений.
  • Малый вес изделий и легкость нарезки предполагает быстрый и простой монтаж и демонтаж без дополнительных инструментов.
  • Инертность к химическим веществам и коррозионному воздействию.
  • Доступная цена элементов трубопровода.

Температурный режим эксплуатации от -10 до +65 градусов. При -18 градусах поливинилхлорид приобретает хрупкость. Материал устойчив к размягчению при кратковременном нагревании до +90 градусов.

Размеры

Пластиковые канализационные трубные элементы производят согласно ГОСТ 51613-2000. Габариты ПВХ труб определяются такими показателями, как длина, наружный диаметр, внутренний диаметр раструба, проходной диаметр, толщина стенки. Внешний диаметр предполагает номинальный типоразмер изделия. Пропускная способность зависит от проходного диаметра.

Толщина стенки определяет прочность трубопровода, какую нагрузку способна выдержать трубная конструкция.

По классу прочности классифицируют:

  • легкие конструкции SN2 с толщиной стенок менее 2,3 мм способны выдерживать нагрузку до 630 Па;
  • средней тяжести SN4 со стенками от 2,5 до 12,3 мм зависимыми от диаметра, справляются с давлением от 600 до 800 Па;
  • тяжелые трубы SN8 с толщиной стенок от 3,2 до 15,3 мм, меняющиеся от диаметра, переносят давление от 800 до 1000 Па.

Канализационный трубопровод, способный выдерживать давление до 1,6 МПа изготавливается из непластифицированного ПВХ с толщиной стенок от 0,5 до 1,9 см. Он применяется для прокладки на большую глубину, под автомобильными магистралями, в напорных канализационных системах.

Канализационные трубы подразделяют в зависимости от места установки. Выделяется наружная и внутренняя сточная система. Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Трубы для внешнего стока отличаются оранжевым цветом. В зависимости от количества сточных вод производят диаметры 110, 125, 160, 200, 250, 300, 400 и 500 мм. Размер стенки начинается от 3 мм, длина меняется от 1,2 до 3 м. Для обустройства городских канализационных систем используют диаметр от 200 мм.

В зависимости от давления, которому подвергаются стенки трубопровода, выделяют напорную и безнапорную канализационную систему. Для внутренней самотечной канализации берут трубы с толщиной стенок от 1,8 до 3 мм. Для уличного трубопровода с безнапорным сливом производят изделия с величиной стенки от 3,2 мм при диаметре 11 см до 1,2 см при внешнем диаметре 50 см.

Напорная канализационная система с насосным оборудованием требует повышенных прочностных характеристик. Пластиковые напорные трубы изготавливают из непластифицированного ПВХ с большей толщиной. В таблице представлены возможные параметры стенки в зависимости от испытываемого давления от 800 Па до 1,6 МПа.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
